LCD TV Daewoo DLP-32C3 — нет изображения, звук есть
В ремонт принесли LCD TV Daewoo DLP-32C3 с неисправностью — нет изображения, звук есть. Ему уже 8 лет.
Вскрытие показало, что с блока питания есть все необходимыенапряжения для работы телевизора, более того если на панель посветить сильной лампой, то можем увидеть изображение на матрице. Значит, не работает подсветка ламп.
Еще раз проверяем напряжение на выходе БП для инвертора — +24 Вольта. Оно есть. Есть сигнал разрешения на включение инвертора, есть сигнал управления яркостью. Нет ничего по выходу с инвертора о неисправности инвертора. Почему же нет подсветки. А вот почему – особенность его работы в том, что этот инвертор работает на монолампу. В панели LTA320WT—LF2 — 28 ламп EEFL объеденены параллельно, залиты в стекло белого матового цвета и являются не разборными. Что собой представляют лампы EEFL — можно прочитать по описанию ТУТ.
Мощность инвертора INVFT320A большая, напряжение поджига составляет 2000 Вольт и для его устойчивой работы необходимо, чтобы ток через ламы был не менее 80- 120 mA! Тогда защита инвертора не будет отключать преобразователь (м/сх BD9882F и восемь транзисторов по схеме 4х2).
Так как поджига нет, значит что-то с монолампой панели. Разбирать панель в этом случае нет смысла. Лампы скорее всего выработали свой ресурс и востановлению не подлежат. Но хочется проверить работу самого инвертора, он хоть в порядке? Для проверки используем обычную лампу дневного цвета ЛДЦ-20!
Мы видем устойчивый поджиг и свечение лампы ЛДЦ-20! Значит инвертор рабочий. К сожалению, панель LTA320WT—LF2 снята с производства давно и не имеет аналогов. Значит, телевизор не ремонтопригоден и подлежит утилизации. Вот так бывает!
LCD TV Daewoo DLP-32C3 — нет изображения, звук есть | Remprof56
В ремонт принесли LCD TV Daewoo DLP-32C3 с неисправностью — нет изображения, звук есть. Ему уже 8 лет.
Вскрытие показало, что с блока питания есть все необходимыенапряжения для работы телевизора, более того если на панель посветить сильной лампой, то можем увидеть изображение на матрице. Значит, не работает подсветка ламп.
Еще раз проверяем напряжение на выходе БП для инвертора — +24 Вольта. Оно есть. Есть сигнал разрешения на включение инвертора, есть сигнал управления яркостью. Нет ничего по выходу с инвертора о неисправности инвертора. Почему же нет подсветки. А вот почему – особенность его работы в том, что этот инвертор работает на монолампу. В панели
LTA320WT—LF2 — 28 ламп EEFL объеденены параллельно, залиты в стекло белого матового цвета и являются не разборными. Что собой представляют лампы EEFL — можно прочитать по описанию ТУТ.
Мощность инвертора INVFT320A большая, напряжение поджига составляет 2000 Вольт и для его устойчивой работы необходимо, чтобы ток через ламы был не менее 80- 120 mA! Тогда защита инвертора не будет отключать преобразователь (м/сх BD9882
F и восемь транзисторов по схеме 4х2).
Так как поджига нет, значит что-то с монолампой панели. Разбирать панель в этом случае нет смысла. Лампы скорее всего выработали свой ресурс и востановлению не подлежат. Но хочется проверить работу самого инвертора, он хоть в порядке? Для проверки используем обычную лампу дневного цвета ЛДЦ-20!
Мы видем устойчивый поджиг и свечение лампы ЛДЦ-20! Значит инвертор рабочий. К сожалению, панель LTA320WT—LF2 снята с производства давно и не имеет аналогов. Значит, телевизор не ремонтопригоден и подлежит утилизации. Вот так бывает!
Не включается DAEWOO DLP-37C7 | TV Service
Не в сети
Регистрация: 06/10/14
Сообщения: 8
Не включается DAEWOO DLP-37C7
марка: DAEWOOмодель: DLP-37C7шасси: SL-500Pпроцесор: MST96889LD-LFблок питания: FEL-37Hсостав БП: IC1-L6562N, IC2-L6598, IC3-A6252изготоплен: КРООИ «ПкВ» Калининград в 2008г.
Прошу всех профи помочь с ремонтом телевизора. Сразу поясню что я любитель самоучка я не професионал, ну и соответственно ремонтом радиопаратуры занимаюсь не каждый день, поэтому сразу извеняюсь если начну тупить или что то не понимать. Купил в марте 2008 года, за время эксплуатации ломается второй раз. В первом случаи перестал растягивать картинку с компьютера на весь экран, нашёл где то в интернете причину, помогла замена на шасси U17-24C32A. Сейчас сломался во второй раз, перестал вообще включатся, причём нажатие кнопок с пульта д/у светодиод на панели моргает от всех кнопок кроме POWER. Нажатие на кнопку питания на панели тоже не реагирует. На блоке питания и шасси внешних повреждений нет, в дежурном режиме блок питания выдаёт вот такие параметры:
CN3DIM———-3.22VB/O———-0.06VN/C———-0G————-0G————-05VS———4.98V5VS———4.98V12V———-0.86V
CN412V———-0.86V12V———-0.86VG————-0G————-05VS———4.98VPON(P/O)-0.02VG————-0G————-05VS———4.98V
CN229V———-029V———-0G————-0G————-0
На ключ пускового реле Q4 в блоке питания напряжение не поступает. С кнопки POWER на панели дошёл до ног процесора (есть перепад напряжения при нажатии на кпопку POWER) и всё, дальше забуксовал. Может быть кто то сталкивался с такой конкретно неисправностью в этом или похожем телевизоре? Буду очень признателен за помощь!!!
Решено DAEWOO DLP-32C3 нет подсветки
DAEWOO DLP-32C3 (шасси: SL-223P) MST4610K, 24C32, K4D263238I-UC50, M30620SPQP Панель: SAMSUNG LTA320WT-LF2 Инвертор: INVFT320A REV1.0, BD9882F Мануал: http://monitor.net.ru/forum/daewoo-chassis-sl-223p-download-23856.html Родной схемы инвертора, к сожалению, нет (есть только даташит на BD9882F и похожая схема на ней ссылка скрыта от публикации (P1)_IN-00-091_20080128.pdf )
Телевизор включается из дежурного в рабочий режим, звук есть, каналы переключаются, отсутствует подсветка
Фотика сейчас нет, фото инвертора взял отсюда ссылка скрыта от публикации Сигнал управления и 24В от БП идут исправно, импульсы запуска на входе сборок появляются на пару секунд и пропадают (лампа даже не пытается зажечься) Прочитал https://monitor.net.ru/forum/threads/284547/ разобрал панель, картина та же
Хотелось бы убедиться в исправности инвертора, не подскажите, какой эквивалент можно подключить к выходам и можно ли обмануть защиту (может лампа ещё послужит маленько)
DAEWOO DLP-32C2. Ремонт, схема, сервис

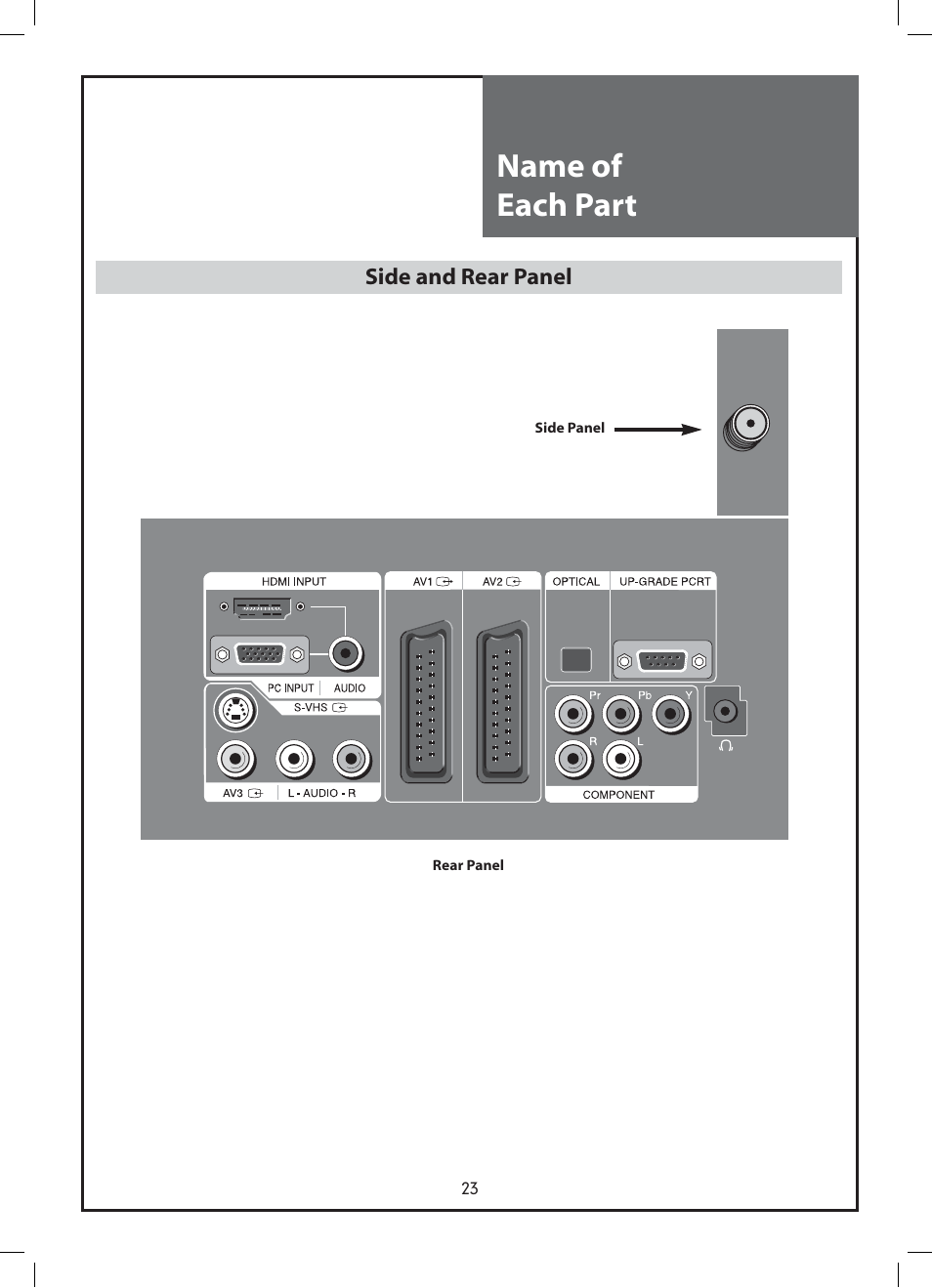

DAEWOO Model: DLP-32C2
Chassis/Version: SL-130P DLP-32C3
Panel: LTA320WT-LF2 // LTA 320 WT-L06
T-CON: 320WSC4LV5; ic LRX4222T3
Inverter (backlight): INVERT320A Rev1.0
PWM Inverter: BD9882F (20)
MOSFET Inverter: 4525GEH
Trans Inverter: IT-133 06AQ

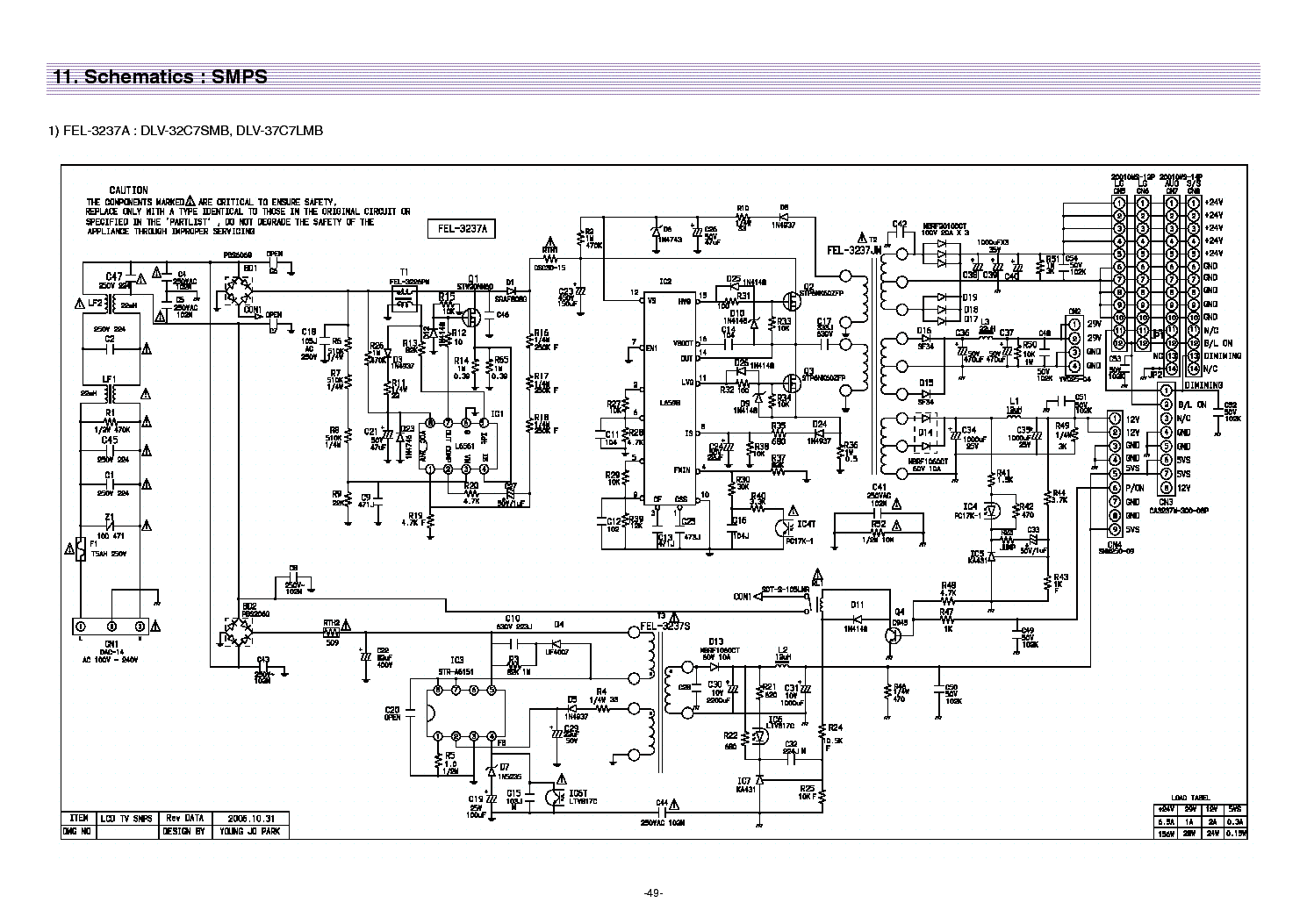

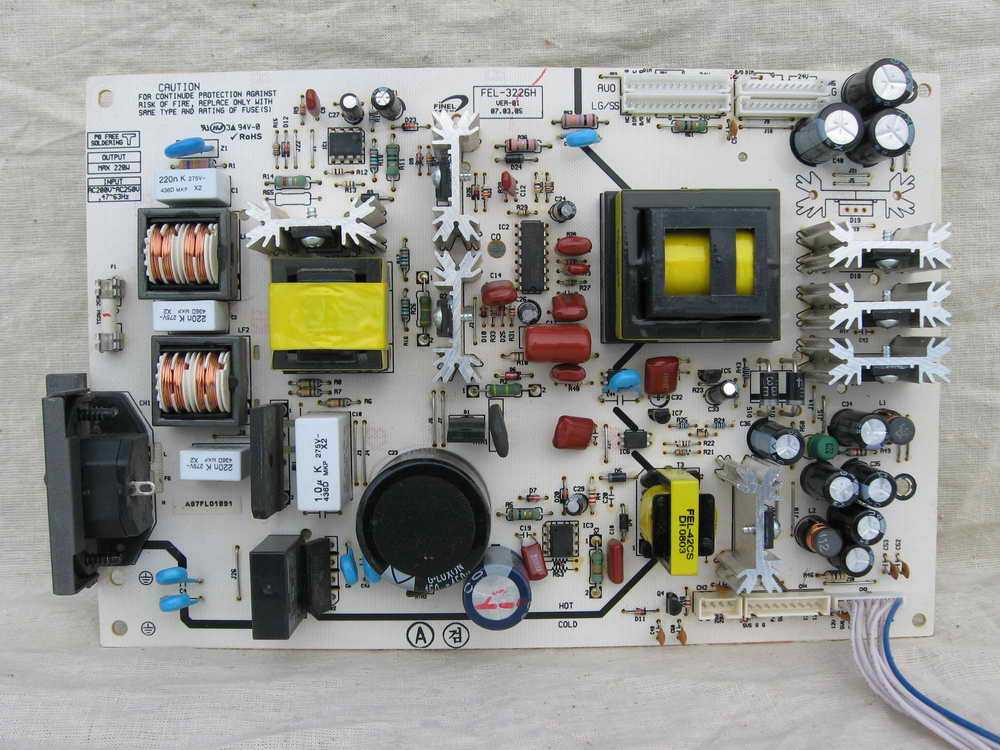

Power Supply (PSU): FEL-3237A VER01
PWM Power: L6598 (PWM Resonant 16pin), L6561 (PFC), STR-A6159 (Standby)
MainBoard: 4859813793_03 SL223P (MP)
IC MainBoard: VP-PX66, MSP4610K D6 , M30620SPGP , STA515W
Тuner: UV1316/A
Возможные проявления дефектов
— Телевизор DAEWOO DLP-32C2 не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.
С подобными проявлениями неисправность скорее всего обнаружится в модуле питания FEL-3237A.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) L6598 (PWM Resonant 16pin), L6561 (PFC), STR-A6159 (Standby). Проверяется только заменой на заведомо исправный.
— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.Иногда в целях диагностики требуется отключение защиты инвертора
В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта
— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностика материнской платы 4859813793_03 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов VP-PX66, MSP4610K D6 , M30620SPGP , STA515W и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера UV1316/A. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора DAEWOO DLP-32C2 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
