Kip l110e02c2 01 уменьшить ток подсветки
ДОБАВЛЕНО Октябрь 19 2012
VSYNC- сразу после включения 2.5в и падает до 0в когда уходит в защиту. PVM/AD — сразу после включения 0.2в и очень короткий импульс около 5в при срабатывании защиты BKL T — всегда 0в.
Centaurus, Твоё мыло некоректно ,

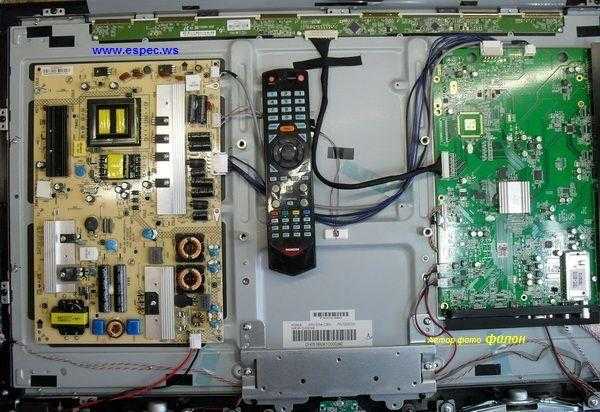

Снял я разъём с (BKL T) (PWM/AD) (GND) (VSYNC) , блок запустился и работает, повесил лампу в нагрузку 160в. держит нормально. а родная подсветка гореть не не желает. Как проверить ЛЕД лампы?
ДОБАВЛЕНО Октябрь 19 2012
Всё замыкается на чипе BALANCE N7101.он камандует драйверами подсветки. А вот как определить кто его блокирует. Куда копать?
ДОБАВЛЕНО Октябрь 19 2012
филон, сколько без нагрузки на подсветку идёт?
Маловато.Диоды поджигаются намного большим напряжением,чем требуется для поддержания горения (до 320в должно быть).
Меня напрягает сигнал BKLT_EN на нём постоянно 0в, он приходит с с основной платы и через 1Ком подаётся на чип .
ДОБАВЛЕНО Октябрь 19 2012
На разъёме подписано 146в. диоды вспыхивают, и отрубается. нет условия для работы. Кто то блокирует.
ДОБАВЛЕНО Октябрь 19 2012
Опаньки, а этого сигнала нет, не подключен. Про него забываем.
ДОБАВЛЕНО Октябрь 19 2012
Остается PWM/ADIM для связи . На нем тоже тишина. Подскажите куда копать, Я думаю с основной платой проблемы. Может память обнулить, но как не знаю.
ДОБАВЛЕНО Октябрь 19 2012
| филон писал: |
| Снял я разъём с (BKL T) (PWM/AD) (GND) (VSYNC) , блок запустился и работает, повесил лампу в нагрузку 160в. держит нормально. |
Какую лампу?
| филон писал: |
| Как проверить ЛЕД лампы? |
Все лампы (светодиоды) в цепи последовательно. Можешь разобрать панель и вызвонить. Один диод примерно от 3 вольт уже светит.
Приведу пример работы дневных ходовых огней, могут обрываться периодически. Исходя из этого, измерительными приборами не всегда определишь исправность.
Извините, пропустил букву в адресе почты, также загубил акаунт Centaurus. Адрес почты уже поправил. Скиньте пожалуйста схемку.
