LG 32LS5600. Ремонт, схема, сервис
LG LEDModel: 32LS5600
Chassis/Version: LD21B/LC21B
Panel: T320HVN01.0
LED backlight: 74.32T20.001-1-DS1 12301D 7030PKG 48EA_74580 Rev 0.2 20111025
T-CON: T315HW07 31T14-C0J
LED driver (backlight): 4H-V3416.001 (V341-001, 005)
Power Supply (PSU): EAX64310001 (1.7) EAY62512401 PSLC-L115A 3PAGC10080A-R
PWM Power: FAN7930B (PFC), L6599AD, ICE3BR4765JZ (ICE3B0365J Standby)
MOSFET Power: TK6P60V
MainBoard: EAX64317403 (1.0)
IC MainBoard: CPU:LGE2111A-T8, Nand: NAND01GW3B2CN6E, DDR: H5TQ1G63DFR-H9C, SPI Flash: W25Q80BV
Тuner: TDSQ-G001D
Control: IR: EBR74986702 LM35-55 MB32B00
Возможные неисправности
— LG 32LS5600 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

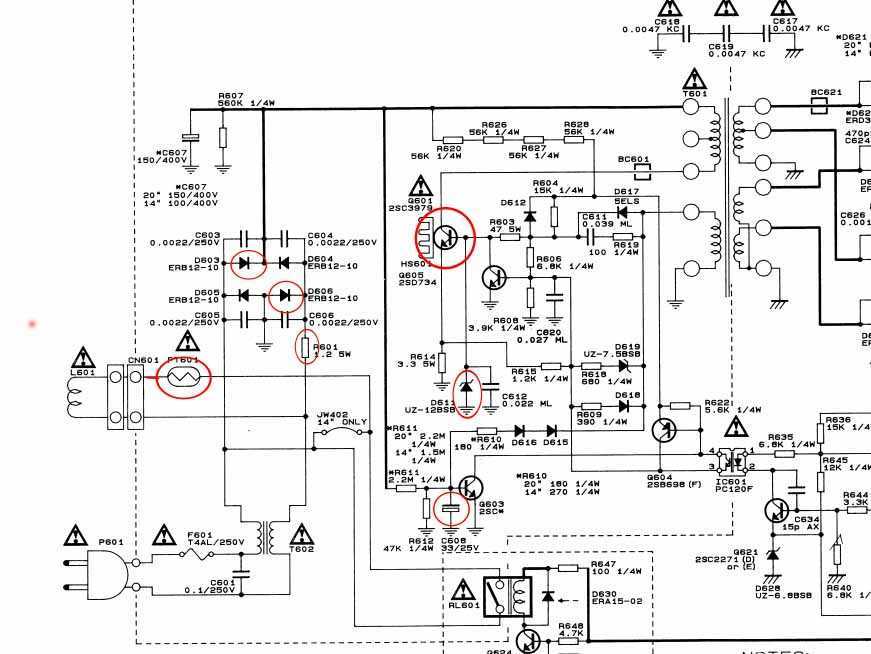

Неисправность в подобных случаях следует начинать искать в цепях источника питания EAX64310001.

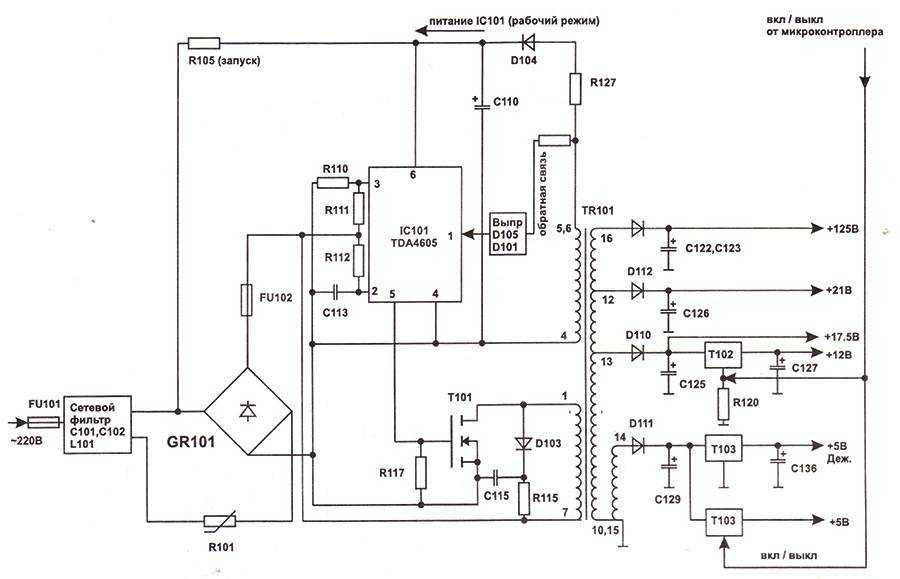

Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (TK6P60V) и выпрямительные диоды.При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) FAN7930B (PFC), L6599AD, ICE3BR4765JZ (ICE3B0365J Standby) обычно проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы EAX64317403 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU:LGE2111A-T8, Nand: NAND01GW3B2CN6E, DDR: H5TQ1G63DFR-H9C, SPI Flash: W25Q80BV и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Прежде чем менять тюнер TDSQ-G001D, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Следует помнить! Попытки самостоятельного ремонта телевизора LG 32LS5600, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
