SUPRA STV-LC2225WL. Ремонт, схема, сервис

SUPRA LEDModel: STV-LC2225WL

Chassis/Version: V2J10 CVMV26L-B-20

Panel: MT215DW01 V.1 // TC216F101 M216h2-L01

LED backlight: MT215DW01 V.3 L1-A 200008 38-10 и MT215DW01 V.3 L2-A 200008 39-00

LED driver (backlight): integrated into PSU

Power Supply (PSU): MP113-X

MainBoard: CVMV26L-B-20

IC MainBoard: TSUMV26KE-LF , TDA1517P , 25F40 , 24C32

Тuner: F21WT-3BAR-E

Общие рекомендации по ремонту TV LCD LED

Телевизор SUPRA STV-LC2225WL, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов.
Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта.
Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

В случае, когда STV-LC2225WL не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания . В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате

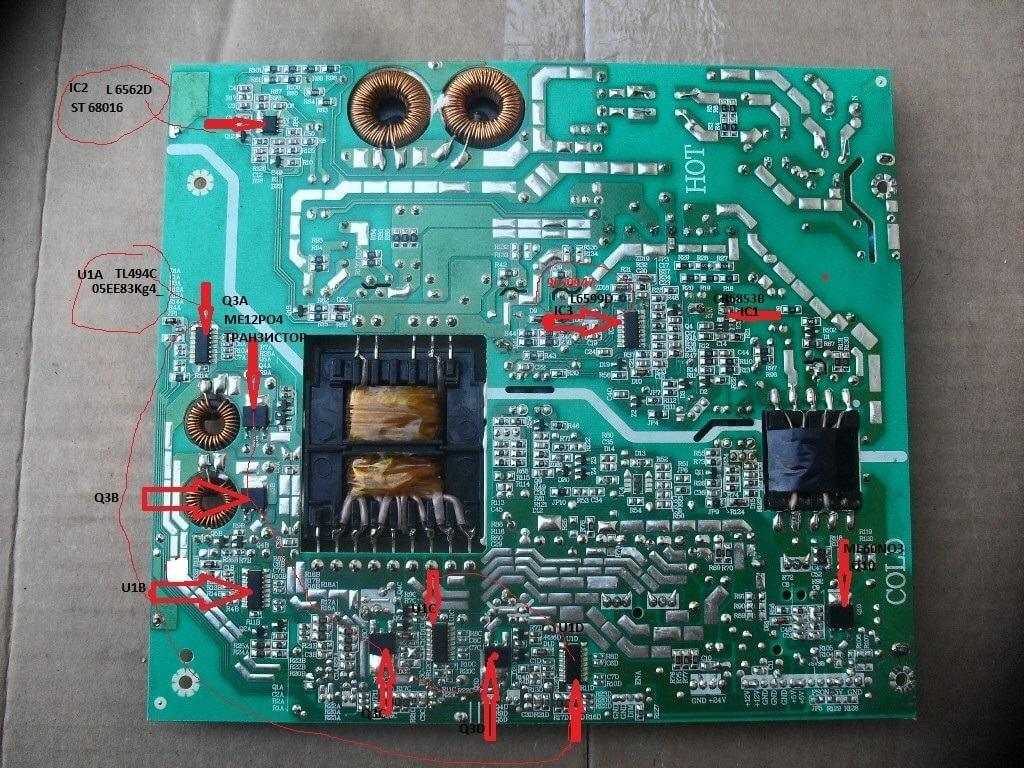

Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

В тех случаях, когда у телевизора SUPRA STV-LC2225WL пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели TC 216F101 M216h2-L01). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

В случаях попытки ремонта материнской платы CVMV26L-B-20, необходимо проверить работоспособность стабилизаторов или преобразователей питания её микросхем и, при возможности, произвести обновление программного обеспечения (ПО). Чипы BGA в большинстве случаев можно диагностировать с помощью локального нагрева.В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов TSUMV26KE-LF , TDA1517P , 25F40 , 24C32 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера F21WT-3BAR-E. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SUPRA STV-LC2225WL без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

SUPRA STV-LC1922WD. Ремонт, схема, сервис

SUPRA Model: STV-LC1922WD

Chassis/Version: CVMV26L-A-20 V2J08

Panel: MT185GW01 V.0

MainBoard: CVMV26L-A-20

IC MainBoard: TSUMU26KE-LF , 25F40 , 24С02 , 24С32 , TDA1517P , MP1423DN , SPHE8202TQ , W9864G61H-6 , 25F80

Тuner: F21WT-3BAR-E

SUPRA Model: STV-LC1922WD

Chassis/Version: SP208ESA HK-7050A-V2.80-E

Panel: MP185GW01 V.2 // M156MWR1

Inverter (backlight): LK-IN220201A

Power Supply (PSU): Adapter 12V

MainBoard: SP208ESA HK-7050A-V2.80-E

IC MainBoard: EN25T80 , 24C32 , 24C02 , EN25T80

Тuner: TNF931D-BFR1

Общие рекомендации по ремонту TV LCD

Диагностику неисправности и ремонт SUPRA с шасси SP208ESA HK-7050A-V2.80-E, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

Если SUPRA STV-LC1922WD не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания . В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.

Если у SUPRA STV-LC1922WD нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.Диагностика инвертора может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.

Материнская плата SP208ESA HK-7050A-V2.80-E подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — EN25T80 , 24C32 , 24C02 , EN25T80 , Тюнер TNF931D-BFR1 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Следует помнить! Попытки ремонта телевизора SUPRA STV-LC1922WD, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
