TOSHIBA 22DL833R. Ремонт, схема, сервис
TOSHIBA LEDModel: 22DL833R 22DL834R
Panel: LC216EXN (SD)(A1)
LED driver (backlight): 17PW05-3
PWM LED driver: 1579 (8)
MOSFET LED driver: MDS5652 (8)
Trans LED driver: 30067936 SMP-C2776
Power Supply (PSU): 17PW05-3
PWM Power: ICE3BR0665J (Standby)
MainBoard: 17MB60-3.1
IC MainBoard: CPU: MSD9WB7PX; DRAM: HY5PS121621C; NAND Flash: NAND512-A;
Тuner: DTOS403Lh222E
Control: CT-8023
Общие рекомендации по ремонту TV LCD LED
Диагностику неисправности и ремонт TOSHIBA 22DL833R, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов.
Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений.
В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
В случаях, когда телевизор TOSHIBA 22DL833R не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, — скорее всего неисправен модуль питания 17PW05-3 или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров TOSHIBA).
При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора ICE3BR0665J (8), которую проверить можно лишь заменой на новую или заведомо исправную.
В тех случаях, когда у телевизора TOSHIBA 22DL833R пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели LC216EXN (SD)(A1)). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DTOS403Lh222E. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).
Внимание! Пользователям и владельцам телевизоров 22DL833R, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства
Телевизор LG серии LH2000 , активируем USB и медиаплейер!
Сообщений: 10 476 Из: Чебоксары
Купил на Новый Год 19-тидюймовый телик и подумал, что хорошо бы его заставить работать по полной программе!Сначала сходил в ВТ и купил модуль условного доступа, взял карту на пробу и поехал домой.Я, конечно, технику особо не боюсь, но засовывать этот модуль в слот было очково. Короче, я его инсталлировал и телик сразу выдал сообщение о его обнаружении!
LG_DTV
на пультеничего не трогаем до перезагрузки телевизора.
И всё! Больше ничего не трогаем и выключаем телевизор!семь раз нажать на кнопку “9”. Смотрите не перепутайте!
И наблюдаем подобную картинку:

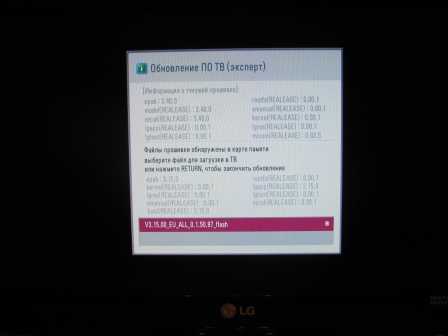

Если вставить USB флэшку (тип файловой системы, кстати, не имеет значения), то мы увидим примерно следующее:
