SAMSUNG UE32J5000AK Ремонт, схема, сервис

Ремонт телевизора SAMSUNG UE32J5000AK

SAMSUNG LEDModel: UE32J5000AK UE32J5000

LED backlight: 2015 SVS32 FHD F-COM 7LEDS REV1.3 150223 LM41-00134A

T-CON: BN41-02111A BN95-02146B

LED driver (backlight): with integrated PSU

Power Supply (PSU): A5919_FSM Adapter 19V 3.17A — BN44-00838A A5919_FSM

MainBoard: BN41-02358A BN94-08230A

IC MainBoard: NAND: F59L1G81A-25TI, DDR:K4B2G1646Q-BCK0, FLASH:W25Q40CLSIP, EPRROM: S24C256

Тuner: BN40-00316A DNTS403H5A

Control: IR: BN41-02398A A36076G

Возможные проявления неисправностей

— Телевизор SAMSUNG UE32J5000AK не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

В таких случаях неисправным обычно оказывается источник питания Adapter. Внешний блок питания Adapter 19V 3.17A — BN44-00838A A5919_FSM не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ. При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа. Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания. Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02358A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты NAND: F59L1G81A-25TI, DDR:K4B2G1646Q-BCK0, FLASH:W25Q40CLSIP, EPRROM: S24C256. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Неисправность тюнера BN40-00316A DNTS403H5A устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта SAMSUNG UE32J5000AK не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

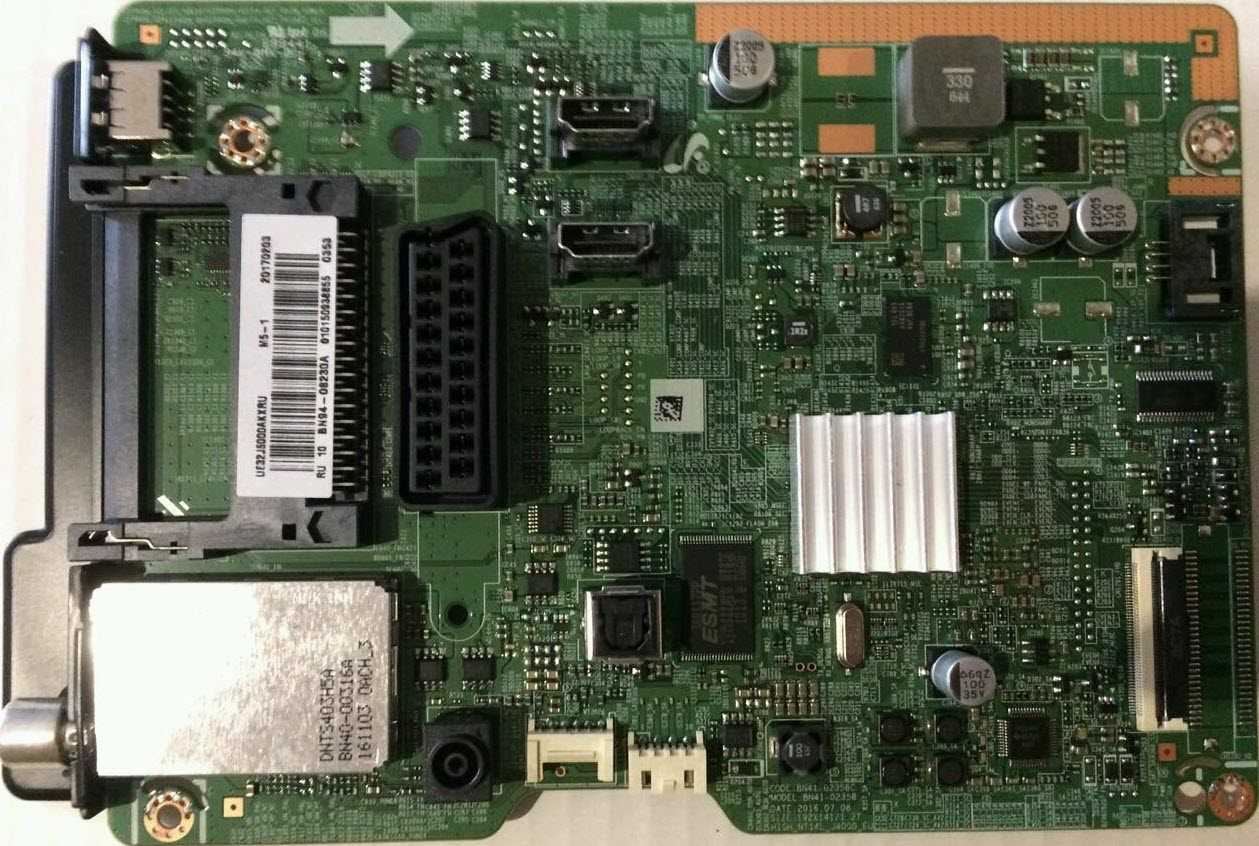

Внешний вид MainBoard BN41-02358A показан на рисунке ниже:

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE32J5000AK:

Установлена матрица (LED-панель) CY-JJ032BGLV1V.В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02111A.Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.Для питания всех внутренних узлов телевизора SAMSUNG UE32J5000AK используется внешний источник типа A5919_FSM Adapter 19V 3.17A — BN44-00838A A5919_FSM.MainBoard — основная плата (материнская плата) представляет собой модуль BN41-02358A, с применением микросхем NAND: F59L1G81A-25TI, DDR:K4B2G1646Q-BCK0, FLASH:W25Q40CLSIP, EPRROM: S24C256 и других.Тюнер BN40-00316A DNTS403H5A обеспечивает приём телевизионных программ и настройку на каналы.

SAMSUNG UE32J5000AK. Ремонт, схема, сервис

SAMSUNG LEDModel: UE32J5000AK UE32J5000

Chassis/Version: Ver — US02

Panel: CY-JJ032BGLV1V

LED backlight: 2015 SVS32 FHD F-COM 7LEDS REV1.3 150223 LM41-00134A

T-CON: BN41-02111A BN95-02146B

LED driver (backlight): with integrated PSU

Power Supply (PSU): A5919_FSM Adapter 19V 3.17A — BN44-00838A A5919_FSM

MainBoard: BN41-02358A BN94-08230A

IC MainBoard: NAND: F59L1G81A-25TI, DDR:K4B2G1646Q-BCK0, FLASH:W25Q40CLSIP, EPRROM: S24C256

Тuner: BN40-00316A DNTS403H5A

Control: IR: BN41-02398A A36076G

Возможные проявления неисправностей

— Телевизор SAMSUNG UE32J5000AK не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

В таких случаях неисправным обычно оказывается источник питания Adapter.
Внешний блок питания Adapter 19V 3.17A — BN44-00838A A5919_FSM не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02358A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты NAND: F59L1G81A-25TI, DDR:K4B2G1646Q-BCK0, FLASH:W25Q40CLSIP, EPRROM: S24C256. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Неисправность тюнера BN40-00316A DNTS403H5A устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта SAMSUNG UE32J5000AK не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

SAMSUNG UE32N5000AU. Ремонт, схема, сервис

SAMSUNG LEDModel: UE32N5000AU UE32N5000

Chassis/Version: LA01

Panel: CY-JN032BGER1V

LED backlight: LM41-00618A

LED driver (backlight): integrated into MainBoard

PWM LED driver: BD9413F

MOSFET LED driver: TO-252

Power Supply (PSU): integrated into MainBoard

PWM Power: A5919_FSM Adapter 19V 3,17A BN44-00838A

MainBoard: BN41-02582B BN94-12480R

IC MainBoard: CPU: SENK20-MS, NAND ESTM NT17L 2M

Тuner: BN37-00331B

Возможные проявления дефектов

— SAMSUNG UE32N5000AU не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

В данном случае в первую очередь следует проверить работоспособность основного источника
питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard BN41-02582B.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов преобразователей на предмет вероятного КЗ.При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры A5919_FSM Adapter 19V 3,17A BN44-00838A, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Обычно в таких случаях отсутствует подсветка LED-панели (матрицы).
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы BN41-02582B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — CPU: SENK20-MS, NAND ESTM NT17L 2M. Неисправные компоненты следует заменить.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN37-00331B. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Следует помнить! Попытки самостоятельного ремонта телевизора SAMSUNG UE32N5000AU, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Основные неполадки

На экране ЖК телевизора проблемы с изображением могут проявляться несколькими вариантами. Признак имеет большое значение. Поскольку причины появления неисправности определяются в соответствии с симптомом.

Преимущественно на экране нет изображения в принципе, а звук присутствует. Однако встречаются и немного другие ситуации:

• картинка мерцает, появилась рябь;
• видеосигнал периодически исчезает, а потом опять появляется;
• вертикальные полосы;
• мигают некоторые элементы ЛЕД подсветки;
• изображение есть, но присутствуют дефекты – полосы или квадраты;
• контур картинки зеленого или красного цвета;
• на экране вертикальные цветные полосы;
• просмотр невозможен, поскольку картинку перекрывают различные помехи.

Причин, вследствие которых пропало изображение на телевизоре, чрезвычайно много. Далеко не всегда пользователям удается самостоятельно определить причину неисправной работы ТВ. Поэтому, чтобы устранить поломку, иногда приходится обращаться в сервисные центры.

Проблемы с изображением появляются как на плазмах, так и на моделях с жидкокристаллическим экраном. Производителя также обвинять не стоит. Перечисленные выше дефекты проявляются не только в работе ТВ от Самсунг. Владельцы устройств от других производителей тоже сталкиваются с подобными проблемами.

Иногда TV включается и даже появляется заставка, но потом дисплей гаснет. Звук присутствует, а каналы переключаются с помощью дистанционного управления. Основные причины появления такого сбоя:

• неисправен инвертор, обеспечивающий подачу напряжения на элементы светодиодной подсветки;
• наличие нарушений в работе конвектора, шлейфа или даже дешифратора;
• механическое повреждение матрицы, системной платы или элементом подсветки;
• проблемы с электролитами, которые находятся в блоке питания;
• сломался электролитический конденсатор;
• отошел шлейф матрицы, обеспечивающий подключение к плате.

В старых телевизорах (кинескопные модели) подобного рода дефекты появлялись из-за проблем с кадровой или строчной разверткой.
