Демонстрация использования прерываний в плате Arduino
1. При нажатии кнопки на левой части схемы будет зажигаться светодиод и на экране ЖК дисплея будет показываться сообщение Interrupt2.
2. При нажатии кнопки на правой части схемы будет выключаться светодиод и на экране ЖК дисплея будет показываться сообщение Interrupt1.
Аналогичным образом можно использовать прерывания в реальных задачах. На нашем сайте пример использования прерываний в Arduino можно посмотреть в следующих проектах:
- спидометр для велосипеда на основе платы Arduino и смартфона на Android;
- измерение скорости, пройденного пути и угла поворота с помощью Arduino и датчика LM393.
Аппаратное повреждение портов
Если у ноутбука повреждены порты USB или южный мост на материнской плате, то никакие способы не помогут включить интерфейс. Поэтому если разъемы перестали работать после механического воздействия, попадания жидкости внутрь корпуса, короткого замыкания или других негативных факторов, то следует нести лэптоп в сервис для диагностики.
В случае с системным блоком некоторые порты USB можно заменить самостоятельно, в ноутбуке же такой возможности нет, потому что все разъемы припаяны к материнской плате.
Иногда возникает необходимость отключить USB порты на компьютере или ноутбуке, чтобы ограничить доступ по подключению флешек, жестких дисков и других USB-устройств
Отключение портов USB поможет предотвратить подключение каких-либо накопителей, которые могут быть использованы для кражи важной информации или стать причиной заражения компьютера вирусом и распространения вредоносного программного обеспечения по локальной сети
Использование прерываний в Arduino
Для использования прерываний в платах Arduino необходимо понять несколько основополагающих вещей.
Программа обслуживания прерывания (ISR — Interrupt Service Routine)
Данная программа представляет собой обработчик прерывания и обычно состоит из небольшого числа инструкций. Когда поступает сигнал внешнего прерывания, микроконтроллер сначала исполняет инструкции, записанные в данном обработчике прерывания, а после этого возвращается к тому месту программы, во время исполнения которого поступил запрос на исполнение прерывания, то есть возвращается в режим «нормального функционирования».
В Arduino используется следующий формат команды для программы обслуживания прерывания (ISR):
attachInterrupt(digitalPinToInterrupt(pin), ISR, mode);
digitalPinToInterrupt(pin): в платах Arduino Uno, NANO для обработки прерываний используются контакты 2,3, а в Arduino Mega – контакты 2,3,18,19,20,21. В этом параметре приведенной команды необходимо указать конкретный контакт (один из доступных для этого), который будет использоваться для обработки сигнала внешнего прерывания.
ISR: название функции, которая будет вызываться при поступлении внешнего прерывания.
Mode: тип перехода (изменения состояния), который будет обрабатываться, например, понижение уровня, повышение уровня и т.д. Возможны следующие значения данного параметра:
- RISING (повышение уровня): будет срабатывать прерывание когда контакт будет переходить из состояния LOW в состояние HIGH;
- FALLING (понижение уровня): будет срабатывать прерывание когда контакт будет переходить из состояния HIGH в состояние LOW;
- CHANGE (изменение уровня): будет срабатывать прерывание когда контакт будет переходить из состояния LOW в состояние HIGH или из состояния HIGH в состояние LOW, то есть изменять свое состояние.
Особенности использования прерываний
- Функция программы обслуживания прерывания (ISR) должна быть по возможности максимально короткой.
- Внутри программы обслуживания прерывания не работает функция задержки Delay(), поэтому ее использование в данной программе необходимо исключить.
В данном руководстве (обучающей статье) по использованию прерываний в платах Arduino мы будем использовать два прерывания. Для срабатывания данных прерываний мы будем использовать две кнопки, подключенные к контактам D2 и D3 платы Arduino. Для индикации поступившего прерывания будет использоваться светодиод. При нажатии первой кнопки светодиод будет загораться и на ЖК дисплее будет высвечиваться надпись interrupt2 (прерывание 2). При нажатии второй кнопки светодиод будет выключаться и на ЖК дисплее будет высвечиваться надпись interrupt1 (прерывание 1).
From the OS’s perspective
When an interrupt comes in, the IDT (which is setup by the OS in advance) is used to jump to code portion of the OS, which handles the interrupt (and therefore called the «interrupt handler» or «Interrupt Service Routines»). Usually the code interacts with the device, then returns to whatever it was doing previously with an iret instruction (which tells the CPU to load the state information it saved, from the stack). Before the ret, this code is executed, to tell the PIC that it’s OK to send any new or pending interrupts, because the current one is done. The PIC doesn’t send any more interrupts until the cpu acknowledges the interrupt:
mov al,20h out 20h,al
In the case of the keyboard input, the interrupt handler asks the keyboard which key was pressed, does something with the information, then acknowledges and return:
push eax ;; make sure you don't damage current state in al,60h ;; read information from the keyboard mov al,20h out 20h,al ;; acknowledge the interrupt to the PIC pop eax ;; restore state iret ;; return to code executed before.
Whatever the CPU was previously doing is then resumed (unless another INT was received by the PIC while servicing this one, in which case the PIC tells the CPU about it and a new interrupt handler is executed, once the CPU saves state information on the stack again).
BIOS: настройка параметров загрузки (часть вторая)
Здравствуйте, уважаемые читатели блога Help начинающему пользователю компьютера. Сегодня я предлагаю Вашему вниманию вторую статью об опциях БИОС, с помощью которых можно управлять параметрами загрузки персонального компьютера.
Опция InitializeDisplayCacheMemory позволяет разрешить/запретить вывод во время загрузки системы на экран монитора сообщения о размере памяти, которая выделяется для интегрированного адаптера.
Enabled – разрешить вывод на экран монитора сообщения о размере памяти, которая выделяется для интегрированного адаптер a ;
Disabled – разрешить вывод на экран монитора сообщения о размере памяти, которая выделяется для интегрированного адаптера.
Опция также может иметь другие названия:
Onboard DisplayCache Setting
Опция Interrupt 19Capture разрешает/запрещает дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19, которым завершается тестирование компьютера и которое используется для загрузки в оперативную память первого сектора загрузочного диска. Необходимо включить, если загрузочный диск подключен к дополнительному контроллеру (IDE, SCSI или RAID).
Disabled –запретить дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19;
Enabled – разрешить дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19.
Опция Language позволяет выбрать язык интерфейса БИОС.
English – английский язык интерфейса;
Italiano – итальянский язык интерфейса;
Francais – французский язык интерфейса;
Deutsh – немецкий язык интерфейса;
Espanol – испанский язык интерфейса.
Опция также может иметь другие названия:
Опция SecondBootDevice определяет второе по приоритету устройство, на котором БИОС будет искать загрузчик операционной системы.
A (или Floppy) – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет флоппи-дисковод;
LS 120 – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет устройство SuperDisk (LS-120);
HDD -0 – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет первый жесткий диск IDE ( Primary Master );
HDD -1 – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет второй жесткий диск IDE ( Primary Slave );
HDD -2 – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет третий жесткий диск IDE ( Secondary Master );
HDD -3 – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет четвертый жесткий диск IDE ( Secondary Slave );
C ,D ,E … – логические диски винчестера;
SCSI – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет устройство с интерфейсом SCSI;
CDROM ,DVDROM – первым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет CD -, DVD -привод;
ZIP – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет ZIP-дисковод;
USB #8212;FDD – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет дисковод с интерфейсом USB;
USB #8212;ZIP – вторым по приоритету устройством, на котором БИОС будет искать загрузчик операционной системы будет ZIP-дисковод с интерфейсом USB;
LAN – загрузка через локальную сеть;
Disabled – нет устройства.
Опция также может иметь другие названия:
2nd Boot Device
Опция ShowLogoOnScreen определяет, будет ли отображаться логотип (напр. материнской платы, производителя или другой записанный вместо него) при загрузке.
Disabled – не отображать логотип. Если использовать это значение опции, то вместо логотипа будет отображаться ход процедуры POST, сообщения…;
Опция также может иметь другие названия:
Full Screen Logo
Как включить AMD CPU fTPM в BIOS
Поддержка AMD CPU fTPM – это достаточно новая функция, которая появилась в BIOS материнских плат относительно недавно. На платах для процессоров AMD она присутствует начиная с первого поколения Ryzen (чипсеты AMD 300). Если такая функция есть на вашей плате, то ее нужно включить вручную, так как по умолчанию она отключена.
Из-за значительных отличий в BIOS разных производителей, процесс включения fTPM также сильно отличается от одной материнской платы к другой. Ниже мы рассмотрим несколько примеров, как включить AMD CPU fTPM на платах от GIGABYTE, ASUS, ASRock и MSI.
GIGABYTE
На материнских платах GIGABYTE для процессоров AMD программная эмуляция работает с чипсетами AMD 300-й, 400-й, 500-й и TRX40-й серии. Для включения данной функции нужно зайти в BIOS и перейти в раздел «Settings – Miscellaneous – AMD CPU fTPM».
На платах GIGABYTE AOURUS данная функция может быть доступна в разделе «Settings – AMD CPU fTPM».
Подробнее в статье:
Как включить TPM на GIGABYTE
ASUS
На платах ASUS для процессоров AMD программная эмуляция модуля TPM доступна с чипсетами AMD 300, 400, 500, TRX40 и WRX80. Для активации этой функции нужно открыть настройки BIOS и перейти в раздел «Advanced – AMD fTPM configuration – Firmware TPM»
Подробнее в статье:
Как включить TPM на ASUS
MSI
На материнских платах от MSI для процессоров AMD программная эмуляция поддерживается с чипсетами AMD 300, 400, 500, TRX40 и X399. Чтобы включить данную функцию нужно перейти в настройки BIOS и открыть раздел «Settings – Security – Trusted Computing – AMD fTPM switch – AMD CPU fTPM»
Подробнее в статье:
Как включить TPM на MSI
ASRock
На платах от ASRock для процессоров AMD программная эмуляция TPM должна присутствовать как минимум на чипсетах AMD 300, 400, 500. Для включения этой функции нужно открыть BIOS и перейти в раздел «Advanced – CPU Configuration – AMD fTPM Switch».
Если у вас Ryzen 1-го поколения или новее, но вы не можете найти опцию включения fTPM в BIOS, то вам нужно обратиться к инструкции к материнской плате. Там должно быть описано расположение этой опции.
Подробнее в статье:
Как включить TPM на ASRock
Что такое CPU Load-Line Calibration в BIOS?
Технология LLC доступна в программных интерфейсах большинства материнских плат. В данный момент уже многие крупные производители материнских плат — ASUS, GIGABYTE, ASRock, MSI и др. — реализовали в своей продукции эту технологию.
LLC используется для борьбы с падениями напряжения. Работает следующим образом: как только напряжение, подаваемое на процессор, начинает снижаться при нагрузке, LLC динамически поднимает базовое напряжение, тем самым компенсируя его падение. Чем ниже опускается фактическое напряжение, тем выше LLC поднимает базовое.
На графике ниже показана разница величин напряжения при условии задействования LLC уровня 1 (0%) и уровня 5 (100%). По вертикали — напряжение, по горизонтали — нагрузка на процессор.
Как видно из графика, при отключённой LLC напряжение неуклонно падает. Для уровня 5 видим обратную картину: напряжение завышено, что тоже не очень хорошо. Немного поразмыслив, понимаем, что нужно поискать оптимальное значение. Об этом будет сказано в разделе о настройке параметра.
Такой подход позволяет выровнять уровень напряжения, подаваемого на процессор, и сделать работу компьютера стабильной. Далее переходим к установке параметра CPU Load-Line Calibration в биосе.
Настройки Windows
Если на уровне БИОСа все порты и контроллеры включены, но USB порты все-равно не работают, возможно, проблема в настройках вашей системы Windows.
Во-первых, попробуйте просто отключить и подключить устройство заново. Это вызовет проверку корректности драйверов. Если с ними что-то не так, Windows постарается переустановить их.
Если при переподключении ничего не происходит — попробуйте включить контроллер в реестре Windows. Для этого необходимо сделать следующее:
- Вызовите диалог «Выполнить» с помощью Win + R (либо через «Пуск»: в XP и 7-ке щелкнув по ней левой кнопкой мыши, а в 8 и 10 версиях — правой кнопкой мыши).
- Введите regedit и нажмите OK .
-
Перейдите в раздел «HKEY_LOCAL_MACHINE \ SYSTEM \ CurrentControlSet \ Services \ USBSTOR».
- Дважды кликните по записи «Start», чтобы открыть окно редактирования.
- Измените значение на «3». При любых других значения параметра, USB порты работать не будут.
- Нажмите OK и закройте редактор.
Как проверить материнскую плату компьютера на работоспособность?
Как проверить материнскую плату на исправность? Если вы не уверены в ее корректной работоспособности и хотите самостоятельно убедиться, что дело запахло керосином, нужно эту плату из компьютера извлечь и подготовить к дальнейшему визуальному осмотру.
И бог с тем, что вы в этом ничего не соображаете: некоторые дефекты могут быть столь очевидными, что обнаружить их – раз плюнуть.
Для начала нужно обзавестись нехитрым рабочим инструментарием, а именно:
- процессором;
- блоком питания;
- видеокартой (опционально).
Зачем это нужно?
Зачастую из строя выходят именно эти компоненты, в результате чего и начинают грешить на неисправность «материнки».
Хотя процессоры горят крайне редко, если их не скальпировать и не разгонять, поэтому с ними проблем не будет.
С БП (блоком питания) ситуация более спорная: неправильно подобранный источник энергии сгорает в 3 секунды.
Ну а видеоускоритель нужен для вывода картинки на монитор, если не обнаружилось явных дефектов при осмотре.
10 лучших программ для диагностики компьютера
Что такое перехват 19 прерывания в биосе
Опция Interrupt 19 Capture разрешает/запрещает дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19, которым завершается тестирование компьютера и которое используется для загрузки в оперативную память первого сектора загрузочного диска. Необходимо включить, если загрузочный диск подключен к дополнительному контроллеру (IDE, SCSI или RAID).
Disabled – запретить дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19;
Enabled – разрешить дополнительным контроллерам (IDE, SCSI или RAID) обрабатывать прерывание INT 19.
Примечание 1. Интерфейс Integrated Drive Electronics (IDE, ATA, PATA) – это параллельный интерфейс, который используется для подключения различных накопителей (жестких дисков, оптических приводов CD/ DVD…) к материнской плате компьютера.
Примечание 2. RAID (redundant array of independent disks) — это массив из нескольких независимых жёстких дисков, управляемых контроллером, взаимосвязанных скоростными каналами. Все накопители RAID-масива воспринимаются внешней системой как один диск.
Примечание 3. SCSI (Small Computer System Interface) – это интерфейс, предназначенный объединения на одной шине устройств различных классов: жестких дисков, CD-ROM, приводов CD, DVD, стримеров, сканеров, принтеров и т. д. Кроме этого, с помощью шины SCSI можно выполнить совместное использование одного устройства несколькими ПК.
Примечание 4. Прерывание (interrupt, INT) – это приостановка центральным процессором выполнения приоритетной программы для обработки события, которое поступило от одного из устройств.
Теория

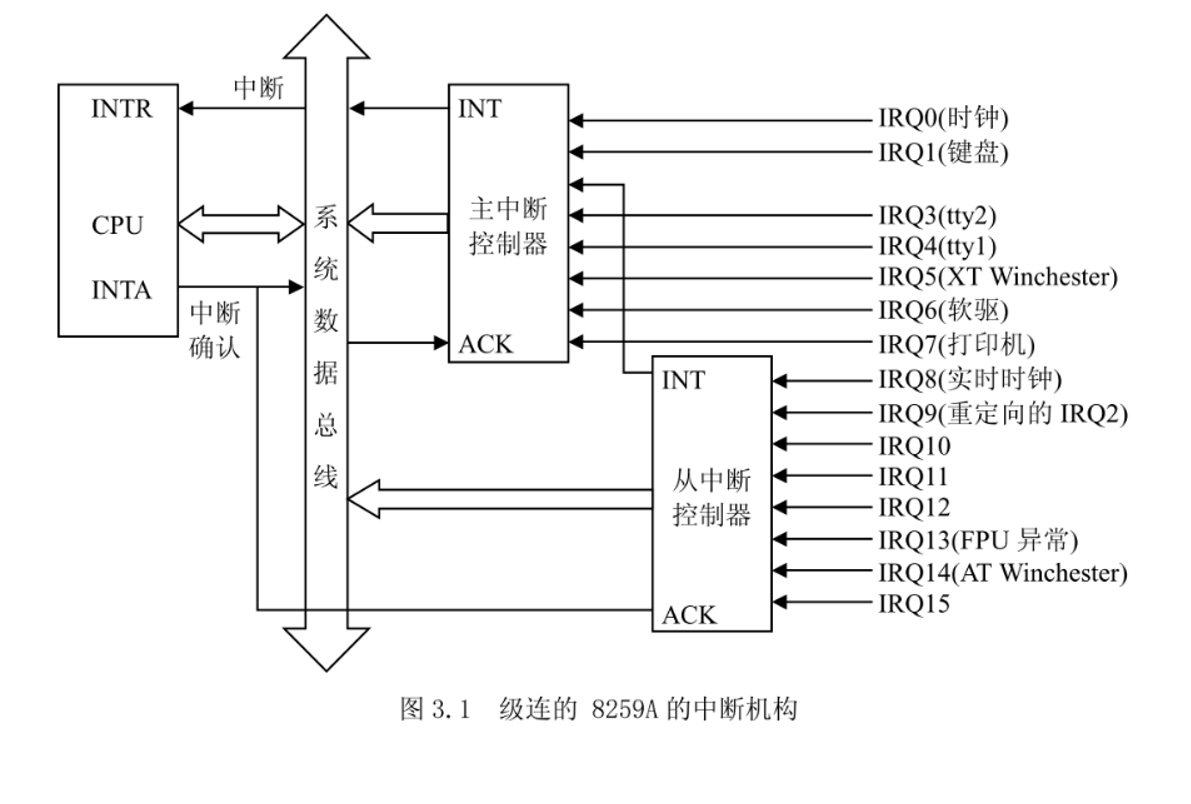

части 1PIC:APIC:
- INTx# — линия INT# (INTA#, INTB#, INTC#, INTD#) PCI устройства, которую будет использовать функция
- PIRQy — линия PIRQ (PIRQA, PIRQB, …) от PIR, к которой подсоединена линия INTx#
- IRQz — линия IRQ (0, 1, 2, …) на контроллере прерываний (APIC/PIC), которая соединена с линией PIRQy
- INTA#→PIRQA
- INTB#→PIRQB
- INTC#→PIRQC
- INTD#→PIRQD
Что вообще должен сделать BIOS?
-
1) Указать какую линию INTx# дёргает каждая из функций PCI устройств
Для внешних PCI устройств этот пункт не производится, но для функций PCI устройств входящих в состав чипсета вполне может быть. -
2) Настроить маппинг INTx#→PIRQy для каждого из PCI устройств
Стоить заметить что сигналов PIRQy может быть больше стандартных четырёх (PIRQA, PIRQB, PIRQC, PIRQD). Например 8: PIRQA-PIRQH.
часть 2
-
3a) Заполнить маппинг PIRQy→IRQz1 для связи PIR→I/O APIC
Но обычно этого делать не нужно, так как линии PIRQy фиксированы на линии APIC. Распространённое решение PIRQA→IRQ16, PIRQB→IRQ17,… Самое простое решение, т.к. ставя линии PIRQy на линии контроллера ≥16 можно не волноваться о конфликтах с неразделяемыми прерываниями от ISA устройств. -
3b) Заполнить маппинг PIRQy→IRQz2 для связи PIR→PIC
Это необходимо предоставить на случай если мы будем использовать роутинг через PIC контроллер. Тут нет такого однозначного решения как в случае APIC, ведь в случае с PIC следует помнить о возможности конфликтов с неразделяемыми прерываниями от ISA устройств.
ДРУГИЕ МАТЕРИАЛЫ ПО ТЕМЕ
Параметры BIOS (23)
Включение параметра позволяет при включении компьютера запускать вращение шпинделей у установленных жестких дисков не одновременно, а поэтапно друг за другом с разницей в 2-3 сек.
Дело в том, что при раскрутке шпинделя с магнитными пластинами жесктий диск потребляет максимальное количество энергии, чем при каких бы то ни было других режимах работы. Одновременный старт нескольких HDD может вызвать срабатывание защиты от перегрузки в блоке питания, что приведет к отключению системы.
Описание значений параметров:
Disabled — Поэтапная раскрутка отключена. Enhanced — Поэтапная раскрутка включена. Система автоматически определяет очередность запуска подключенных HDD в компьютере.
Особенности:
Включение данного параметра актуально при большом количестве HDD в системе и/или слабом блоке битания. Поэтапная раскрутка доступна только в режиме AHCI SATA-контроллера.
Параметр определяет режим работы SATA-контроллера.
Описание значений параметров:
Disabled — Контроллер отключен. Enhanced — Контроллер будет работать в режиме максимальной функциональности с поддержкой всех функций SATA-шины. Compatible — Режим совместимости. Часть возможностей SATA-шины будет отключена. Накопители, работающие в этом режиме будут показывать невысокую производительность, но будет доступен запуск и работа старых операционных систем в таком режиме.
— Chipset SATA Mode
Описание значений параметров:
Disabled — Технология отключена. IDE — Integrated Drive Electronics. Параллельный интерфейс подключения накопителей, разработанный еще в 1986 г. В данном случае предназначен для совместимости со старыми накопителями и старыми операционными системами (например Windows XP). AHCI — Advanced Host Controller Interface. Режим работы, предназначенный для накопителей с SATA (Serial ATA) интерфейсом, как для HDD, так и для SSD. Позволяет пользоваться такими возможностями, как NCQ (Native Command Queuing). Включение данного режима требуется для проведения горячей замены накопителей. RAID — Режим, в котором можно объединить накопители в RAID-массив для увеличения скорости чтения записи и/или получения избыточности хранимых данных.
Я читал спецификацию PnP BIOS и наткнулся на следующее пункт:
В строке 3 упоминается возможность «перехватить» прерывание. Насколько мне удалось выяснить, это означает отслеживание выдачи прерывания, например, вызов специальной функции уведомления в каждой ISR, позволяющей ОС отслеживать сработавшие прерывания. Это правильно? Что это означает?
Часто задаваемые вопросы о скорости памяти
Как скорость оперативной памяти влияет на производительность?
Давайте поговорим о том, что делает XMP привлекательным: более быстрая оперативная память.
Какие преимущества вы получаете от включения XMP и более быстрой оперативной памяти? На самом деле, преимущества не всегда могут быть очевидны.
Тем не менее, это помогает, особенно для рабочих нагрузок с интенсивным использованием памяти, таких как 3D-рендеринг или редактирование видео. Чем больше быстрой оперативной памяти у вас есть, тем лучше ваш процессор будет оснащён для выполнения ресурсоемких задач.
Для игр более высокая скорость оперативной памяти не всегда может привести к увеличению средней частоты кадров. Однако, повышение скорости оперативной памяти почти всегда приводит к увеличению минимальной частоты кадров
Это более важно, потому что ваша минимальная частота кадров определяет максимальное значение, на которое ваш компьютер может снизить производительность во время интенсивных сцен в игре
Повышение минимальной частоты кадров приближает провалы к среднему значению, делая их менее заметными
В зависимости от игры, вашего оборудования и множества других факторов, которые я не могу учесть, разница может быть незначительной или очень важной
Где найти хорошую оперативную память для использования с XMP?
Большую часть высокопроизводительной оперативной памяти можно использовать с XMP, но у меня есть конкретная рекомендация для пользователей как AMD, так и Intel.
Я предлагаю вам использовать оперативную память Samsung B-Die для достижения стабильной и высокой производительности на процессорах AMD и Intel с использованием XMP.
Хотя Samsung B-Die чаще всего упоминается вместе с AMD, поскольку процессоры AMD, как известно, должны иметь хорошую оперативную память для максимальной производительности, комплекты Samsung B-Die по-прежнему отлично подходят для пользователей Intel.
Что отличает Samsung B-Die, так это их гарантированная минимальная спецификация DDR4, работающая на частоте 3200 МГц и с задержкой CAS 14.
Также могут быть достигнуты более высокие скорости до 4000 МГц, хотя в этом сценарии вам, возможно, придётся увеличить задержку CAS на ступеньку до 15.
Сколько оперативной памяти мне нужно?
И последнее, но не менее важное: сколько оперативной памяти вам действительно нужно, чтобы использовать XMP по максимуму?
Что ж, объём оперативной памяти действительно зависит от конкретной рабочей нагрузки, поэтому я не могу дать здесь исчерпывающий ответ.
Тем не менее, вам потребуется как минимум 2 планки оперативной памяти, чтобы XMP работал должным образом, потому что в противном случае ваша оперативная память будет заблокирована на половинной скорости.
Оперативная память – довольно привередливая и забавная технология, и одна из её особенностей заключается в том, что вам нужно использовать две планки, чтобы действительно достичь номинальной скорости.
К счастью, большинство комплектов памяти являются двухъядерными и, следовательно, двухканальными, поэтому это не проблема.
И это всё, на данный момент! Я надеюсь, что эта статья научила вас всему, что вам нужно знать, чтобы хорошо понять, что такое XMP, DOCP и EOCP и как они работают.
Что означает «прерывание подключения»?
Я читал спецификацию PnP BIOS и наткнулся на следующее пункт:
В строке 3 упоминается возможность «перехватить» прерывание. Насколько мне удалось выяснить, это означает отслеживание выдачи прерывания, например, вызов специальной функции уведомления в каждой ISR, позволяющей ОС отслеживать сработавшие прерывания. Это правильно? Что это означает?
2 ответа
Когда прерывания запускаются в реальном режиме, ЦП передает выполнение обработчику этого прерывания, которое указано в таблице векторов прерываний.
Перехватить прерывание в этом контексте означает изменить адрес записи 19h в таблице векторов прерываний, чтобы указать на другой адрес по их выбору. Затем, когда запускается прерывание 19h , оно будет выполнять свою собственную процедуру, начиная с этого адреса, которая, вероятно, также передаст управление исходному обработчику прерывания 19h перед возвратом.
Предполагая, что обработчик прерывания находится в ОЗУ, другой подход к перехвату — это размещение встроенного перехватчика в обработчике прерывания 19h . Таким образом, можно оставить адрес обработчика прерывания в покое, но заменить одну из инструкций в обработчике на jmp (или call ) своей собственной процедуры. В этом контексте неясно, отслеживают ли они также этот тип перехвата.
Изменить. После беглого просмотра документа выясняется, что они говорили о первом стиле перехвата.
Таким образом, в основном на определенной части процесса загрузки они проверяют, изменило ли дополнительное ПЗУ обработчик прерывания 19h . Если он изменен, они сохраняют адрес нового обработчика (который они могут выбрать для запуска позже) и помещают исходный обработчик обратно в IVT.
Да, «перехват» означает, что ваш код запускается при возникновении прерывания, но затем выполняется переход к обработчику, который вы заменили, когда ваша функция будет выполнена. Итак, вместо того, чтобы полностью взять на себя прерывание, вы добавили свою функцию в начало цепочки обработчиков.
Представьте себе IDT как глобальный массив указателей на функции. В C это будет примерно так:
Навигация в меню
Практически все версии БИОС лишены графического интерфейса. Это значит, что вам придется работать только с помощью клавиатуры, как, например, в консоли Windows. Навигация осуществляется с помощью стрелок «вверх-вниз» и «вправо»-«влево». Чтобы открыть какой-либо раздел, используйте клавишу Enter , чтобы вернуться назад – «Escape». Небольшая памятка по используемым клавишам всегда показывается на экране.
Комплекс микропрограмм UEFI устанавливается на самых дорогих и мощных материнских платах. Он поддерживает большее количество драйверов и умеет работать с мышью. Его интерфейс будет привычен пользователям Windows и других современных операционных систем.
Каждая версия обладает собственным интерфейсом и наборами опций. Даже названия одних и тех же параметров могут различаться. Далее в статье описано несколько популярных релизов БИОС.
Отключение Boot to Network
Комп не обнаруживает жесткий диск. Зашла в БИОС, а тут после вот этих всяких под 1, 2. 3, 4 и т.д. после двоеточия ничего нет, только у network boot стоит. Это нормально? Лиза
Добрый день, Лиза.
Вы правильно сделали, что выложили снимок вашего BIOS. Признаюсь, что далеко не каждая девушка поступила бы подобным образом, а многие даже и не подозревают о существовании базовой системы. Тем не менее, было бы неплохо предоставить дополнительную информацию, которая помогла бы ответить на ваш вопрос подробнее. Конкретнее, меня интересует следующее: речь идет о простом стационарном ПК или ноутбуке/нетбуке; открывали ли вы системный блок (в случае с ПК) и производили ли какие-нибудь манипуляции с жестким диском и DVD-приводом? Это очень важный момент, и сейчас я объясню вам почему.
Проблема с DVD
На первый взгляд, вы столкнулись с одной из наиболее распространенных проблем. Дело в том, что в БИОСе указано, что ему следует в первую очередь считывать информацию с DVD-носителя, а уж потом загружать прочие устройства. Это обычно делается для инсталляции или переустановки операционной системы (при этом используется загрузочный диск). Данная функция позволяет обойти системный диск, после чего компьютер загружается при помощи специальной утилиты. После этого наступает черед переустановки ОС.
Стоит отметить, что подобное практиковалось еще несколько лет назад. Начиная с ОС Windows SP3 система (как правило) автоматически устанавливает все необходимые параметры, поэтому от пользователя не требуется ручной ввод данных. Как видите, возраст компьютера в вашем случае тоже играет роль.
Конфликт с перемычками
Я не зря спросил, производили ли вы (или же кто-нибудь другой) манипуляции с жестким диском или DVD-приводом. Дело в том, что на обоих перечисленных устройствах с задней стороны имеются специальные разъемы с установленными перемычками — джамперами . Эти небольшие приспособления (всего в несколько миллиметров) создают контакт в определенной цепи, в результате чего одно из двух устройств загружается в первую очередь. Эти контакты бывают нескольких типов, но из основных выделим следующее:
- master (первостепенное значение);
- slave (вторичная загрузка).
Схему подключения контактов можно найти на наклейке жесткого диска (на лицевой панели) или DVD-привода. Вероятность переключения джамперов мала, но исключить ее полностью нельзя.
Другие проблемы
Что же касается других очевидных причин вашей неполадки, то здесь напрашивается несколько основных предположений:
- не подключен жесткий диск (проверьте, не определяет ли его POST или же не прописывается ли он в других разделах БИОСа);
- поломка жесткого диска (POST может издавать характерное звуковое сопровождение);
- неполадки самого БИОСа (может потребоваться перепрошивка).
Конкретнее по теме
Как видите, все выше описанное – сплошные предположения, и окончательный ответ вам сможет дать только опытный мастер. Однако полезным советом я все же могу вам помочь. Надпись Network boot свидетельствует о подключении к сети. Эта функция необходима для сетевых администраторов и в большинстве случаев используется на предприятиях с собственным доменом. Попробуйте отключить ее, выставив значение Desable , после чего опуститесь до строчки №3 IDE1 и попробуйте найти ваш HDD. Если получилось, то все в полном порядке. Сохраняйте настройки, выходите из БИОСа, перезагружайте компьютер и наслаждайтесь его работой.
Искренне надеюсь, что смог помочь вам с решением вашей неполадки. Желаю всяческих успехов.
Специализация и профессиональные навыки: специалист в области охранного оборудования, инженер КПП, творческий фотограф, писатель-фантаст
Работаю: СП АО Узкабель
Награды, сертификаты: участник лонг-листа литературной премии Дебют в номинации Фантастика ( Бессмертие мистера Голдмена , г.)
