Разборка изделия
В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.
Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:
необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.
Последующий демонтаж осуществляется в несколько этапов.
Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к
она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
Как проверить подсветку
Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.
Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

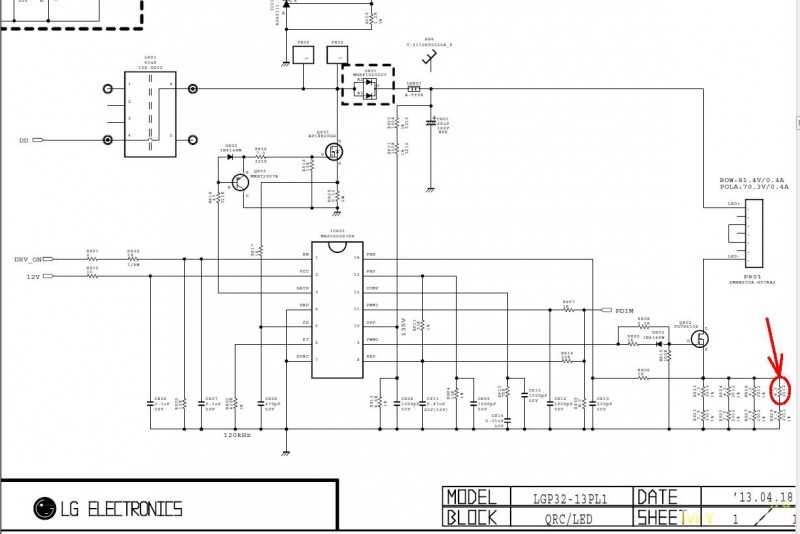

- Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
- Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.
Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.
Порядок разборки матрицы
Сначала снимаем декоративную пластиковую панель
Для этого просто отжимаем зажимы по периметру.Примечание: данная модель телевизора удобна тем, что сама матрица имеет дополнительный металлический крепящий кожух, поэтому можно смело отжимать зажимы при помощи ножа, не боясь повредить стекло.
После того как мы сняли декоративную панель, приступаем к разборке металлического кожуха.
Опять-же данный аппарат очень удобен- кожух имеет винтовые крепления по всему периметру, достаточно их просто открутить
Кожух состоит из четырех пластинок, снимаются сначала верхние и нижние, а потом боковые
После того как элементы кожуха будут сняты, можно вынимать саму матрицу.Возможные нюансы:
1. В процессе эксплуатации по периметру матрицы может скапливаться грязь, и поэтому матрица очень даже запросто может прилипнуть
Следует уделить этому особое внимание- для начала необходимо проверить легко-ли снимается матрица, аккуратно поддевая ее края. Металлические предметы для этого использовать крайне не рекомендуется- лучше всего поддеть ногтем, в крайнем случае- пластиковым предметом например картою).
2
Шлейфы платы драйверов очень тонкие и их можно очень легко повредить. Следует обязательно позаботиться о том чтобы плата драйверов была свободна и при вынимании матрицы не задевала за корпус телевизора. Можно закрепить ее куском изоленты (как на фото).
3. Заранее позаботьтесь о том где будет лежать снятая матрица пока Вы будете заниматься дальнейшим ремонтом- это должна быть ровная и мягкая поверхность. Например застеленный пледом стол.
После того как матрица будет снята можно приступать к разборке пластикового кожуха, крепящего светорассеивающие пленки. Для этого необходимо просто отжать крепления по периметру
В принципе на данном этапе ничего хрупкого нет, поэтому особая осторожность здесь не требуется
После того как мы сняли светорассеивающие пленки, наконец-то мы добрались до самих светодиодов.
