SAMSUNG Model: LE32R82B LE32R82BS

Chassis/Version: GBP32SEN

Panel: V315B1-L01

Lamp backlight: 16 Lamp CCFL

T-CON: V315B1-C01

Inverter (backlight): I315B1-16A

PWM Inverter: OZ964GN

MOSFET Inverter: AO4614

Trans Inverter: 4013L = 4018L

Power Supply (PSU): BN44-00155A MK32

PWM Power: TDA4863G, MC33067P, STR-A6159

MOSFET Power: STP20NM60, FQPF9N50C

MainBoard: BN41-00839D BN94-01311F

IC MainBoard: SPI Flash: S29AL016M90TFI01, Eeprom: 24C256

Тuner: BN40-00078A

Возможные проявления неисправностей

— SAMSUNG LE32R82B не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) BN44-00155A.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (STP20NM60, FQPF9N50C) и выпрямительные диоды.При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) TDA4863G, MC33067P, STR-A6159, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.Иногда в целях диагностики требуется отключение защиты инвертора

В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта

— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-00839D следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — SPI Flash: S29AL016M90TFI01, Eeprom: 24C256 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BN40-00078A и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Samsung LE-26R81B цены, видео обзоры, описание, фото

Перед приобретением Samsung LE-26R81B по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.

Формат экрана
16:9
Разрешение
1366×768
Диагональ
26″ (66 см)
Тип
ЖК-телевизор
Разрешение HD
720p HD
Угол обзора
170°
Время отклика пикселя
8 мс
Яркость
450 кд/м2
Динамическая контрастность
5000:1
Суммарная мощность звука
10 Вт (2×5 Вт)
Показать все

Видео обзоры Samsung LE-26R81B

Ремонт телевизора SAMSUNG . Не включается.Модель LE-26R81B ремонт блока питания. Мигает индикатор.
ремонт телевизора samsung le26r81b (шасси GBP26SEN) не включается, полосы на изоброжении – Триваліс
Самостоятельный ремонт телевизорa Samsung le26r81b (ремонт блока питания)
Samsung LE-32R81B проверяем лампы и инвертор.

Ремонт тюнера ЖК ТВ Samsung LE26S81B

Приветствую! Сегодня с Мастером Сергеем покажем, как был проведен ремонт тюнера ЖК ТВ Samsung LE26S81B. Этот телевизор поступил в с погнутым разъемом антенного входа и помехами на изображении. Дополнительно ко всему не работали HDMI входы. На этом ТВ в другом сервисе меняли майн-плату. После этого стало работать хуже.

Помехи на изображении с антенного входа были, как на фото.

Разборка ЖК ТВ Samsung LE26S81B

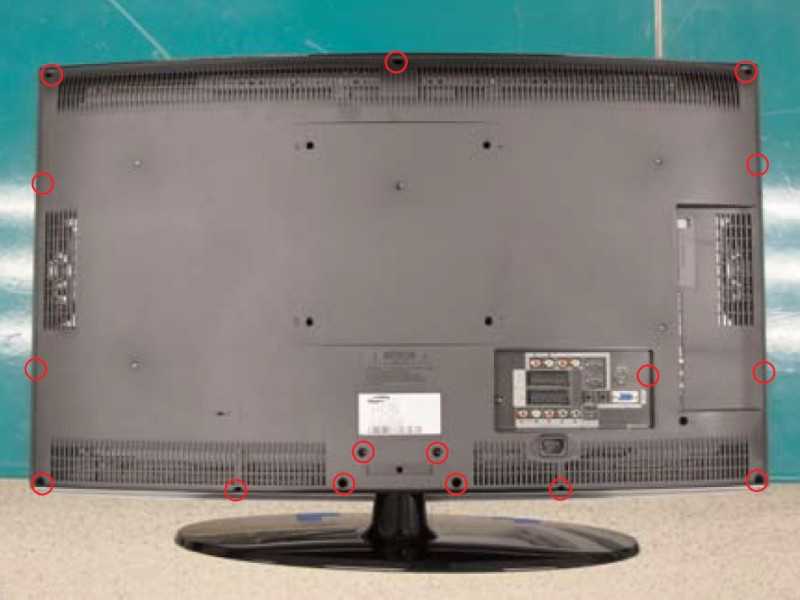

Разборку ТВ Samsung LE26S81B начинаем с выкручивания всех саморезов и винтов на задней крышке телевизора.
