Нет изображения в телевизоре 42LB673V, что делать?
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.

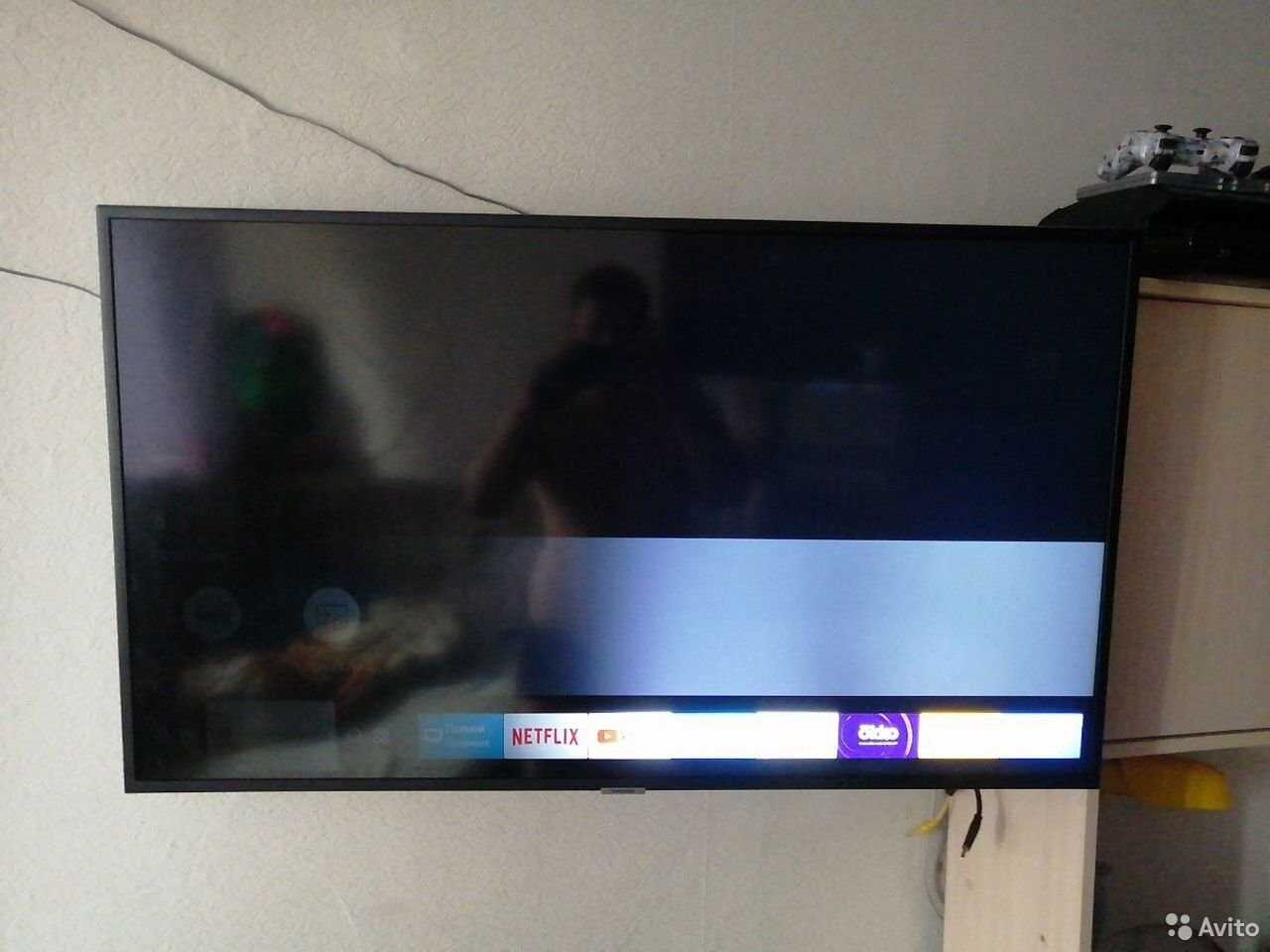

Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
Состав телевизора LG 42LB673V:
Main (материнская плата): EAX65384003
Фото материнской платы
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB

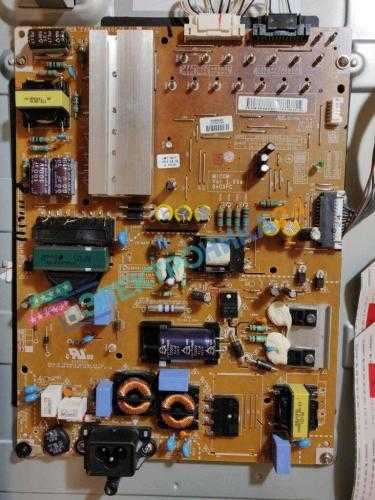

Фото платы питания
Panel (панель/матрица): LC420DUH (PG)(F1)
Фото дисплея LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
- Нижние планки
- Боковые планки удерживающие матрицу
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА

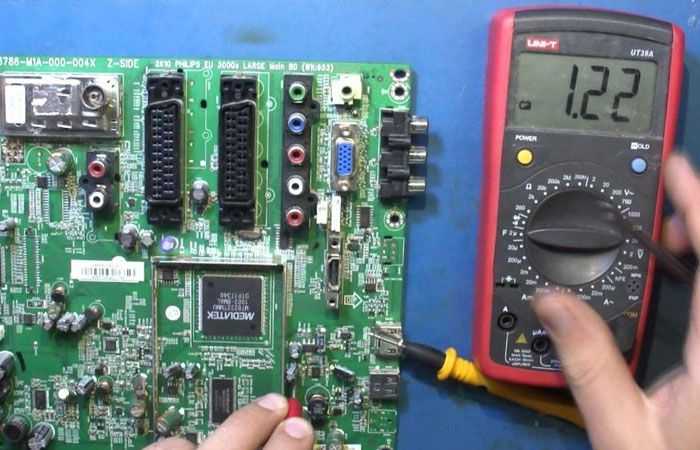

Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Доработка блока питания EAX65424001
В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.
Если сопротивления не менять, то обязательно убавить подсветку программно:
Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)
Скачать сервисный мануал (схема) для LG 42LB67*
Разборка изделия

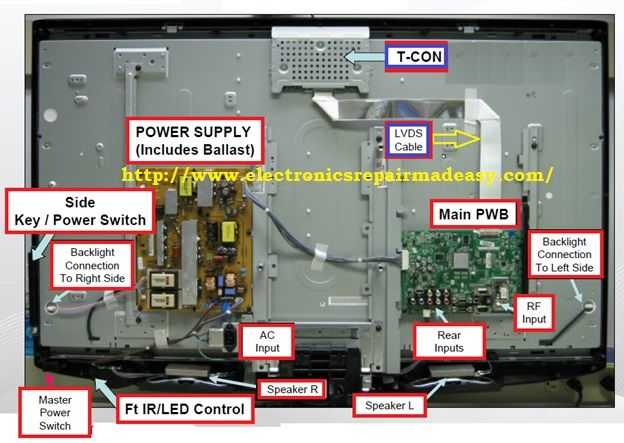

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

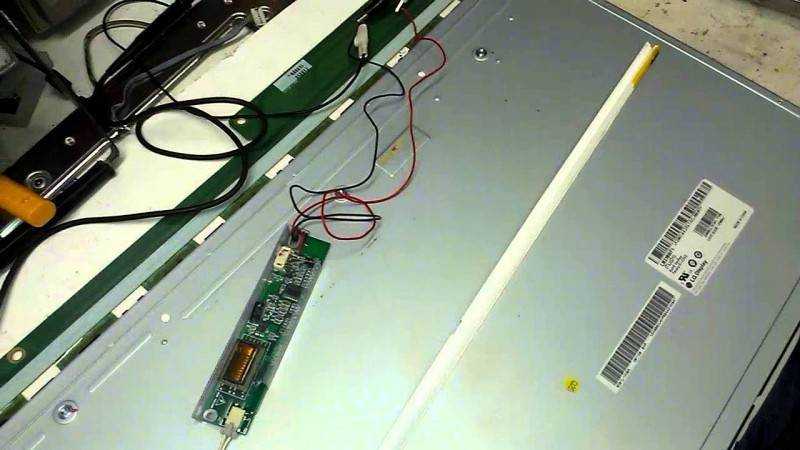

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:
необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.
Последующий демонтаж осуществляется в несколько этапов.
Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к
она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
