Практика ремонта
Телевизор LG 32LF560V-ZC
Поступил в ремонт телевизор с заявленной неисправностью:
«Звук есть» «Нет изображения»
На включение реагирует, Изображения нет.
Произведено вскрытие и осмотр деталей.
Main EAX66203805(1.2) Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25 Ток подсветки: 0,25А Матрица (Панель) NC320DUN-VBBP3
Данные модели телевизоров чаще всего поступают в ремонт с неисправностью светодиодной подсветки. Подсветка в данном случае состоит из 18-ти светодиодов 6В 2Вт , три ленты по 6 штук. В неисправности подсветки можно убедится сделав замер напряжения на входе питания лент, у исправного блока напряжение должно составить около 119В.
Массовый выход из строя подсветки телевизоров этой серии обусловлен применением микросхемы BD559. Внятного даташита на данную микросхему я не нашел, однако сама микросхема свободно продается. Часть схемы с BD559 вы можете посмотреть в этой статье по ремонту LG 32LF562V-ZC.
Микросхему BD559 можно приобрести здесь: BD559.
При выходе из строя одного светодиода всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи. Такая особенность работы драйвера приводит перегреву транзистора Q803 и выходу его из строя. В данном случае перегрев вызвал прогорание текстолита в месте нагрева:
Нередко из строя выходит и сама микросхема BD559. Ремонт заключается в восстановлении схемы управления подсветкой а также замене светодиодных лент в сборе комплектом с обязательной доработкой блока питания EAX66171501 . В сервисных биллютенях компания LG рекомендует менять плату EAX66171501 целиком, видимо как раз в связи с перегревом деталей при выходе из строя подсветки. но если вам повезло, вы можете ограничиться лишь ремонтом подсветки.
Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:
Маркировка лент для LG серий LF LB LY:
6916L-2223A (A лента) 6916L-2224A (B лента) 6916L-1703B 1704B 6916L-2406A 2407A
Та же подсветка применяется в телевизорах: LG 32LF564U, LG 32LF560U, LG 42LF560V, LG 32LF562V, LG 32LF564V, LG 32LF560V.
| Блок питания LGP32D-15CH1 EAX66171501 |
Доработка EAX66171501 аналогична статье по ремонту LG 32LF562V-ZC :
Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки. Меняем сопротивление R816 — 2,4 Ом на сопротивление 3,9 Ом. После переделки имеем ток подсветки 0,13А при включении и 0,11A в рабочем режиме:
Неисправность подсветки телевизора
Неработающая подсветка может появляться на экране TV следующим образом:
- отсутствие изображения при наличии звука
- мерцание экрана с определенной периодичностью
- после непродолжительной работы изображение пропадает, через определенное время картинка появляется
- верхняя или нижняя, а бывает средняя часть экрана затемнена, что вызывает при просмотре сильный дискомфорт и нагрузку на зрение
- яркие светлые пятна по экрану, мешающие просмотру
- искажение цветов в область синего спектра
Исчерпывающую информацию о неработающем узле, можно получить только при полной диагностике любого телевизионного аппарата LG. Правильная диагностика, это 85 % успешности ремонта.
Поиск неисправности выполняется в следующей последовательности:
- визуальный осмотр платы блока питания
- проверка блока питания, соответствующих выходных напряжений
- измерение напряжения поступающего в подсветку драйвера
Убедившись, что напряжение увеличилось в момент включения до 150 Вольт, а затем снизилось через 3 – 5 секунд до 100 Вольт (в зависимости от модели телевизора); мы поняли что БП и драйвер исправны. Значит неисправны SMD светодиоды установленные на планках, пора приступать к ремонту LG.
Блок питания ТВ LG
Как понять, что именно БП вышел из строя
Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).
Другими основаниями считать, что БП вышел из строя могут быть:
- нестабильное включение (с нескольких попыток);
- светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
- цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
- посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
- ТВ включается, и присутствует звук, но экран не светит;
- другие неисправности.
Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.
Сборка TV
Приклеиваем планки к корпусу телевизора. Соединяем планки через разъем между собой. Проверяем свечение всех светодиодов, точность установки светодиодных линз при помощи монтажного отражателя.
Установка планок
Устанавливаем белый светоотражающий экран на корпус телевизора. Назначение экрана – улучшение светоотражающих свойств. Светоотражатель закрепляется на корпусе LG используя 2-х сторонний скотч 3М.
Устанавливаем рассеивающие фильтры. Убеждаемся в равномерности свечения получившегося белого поля. При отсутствии засветов, устанавливаем матрицу на место, в обратной последовательности. Подключаем к матрице все шлейфы необходимые для ее работы.
Полностью собираем телевизор, установив переднюю рамку и звуковые динамики. Подключаем систему управления TV для работы с ПДУ.
Выполняем пробное включение. После вывода на экран меню, заходим в раздел регулировки изображения, устанавливаем параметры подсветки 70 % по шкале от 100. Контрастность уменьшаем до 85%. Регулятором яркости устанавливаем оптимальную яркость изображения.
Итоговая проверка
Пропадает подсветка на телевизоре LG 42LB673V
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.
Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
все действия производите на свой страх и риск. Не рекомендуется самостоятельная разборка и ремонт.
Состав телевизора LG 42LB673V:

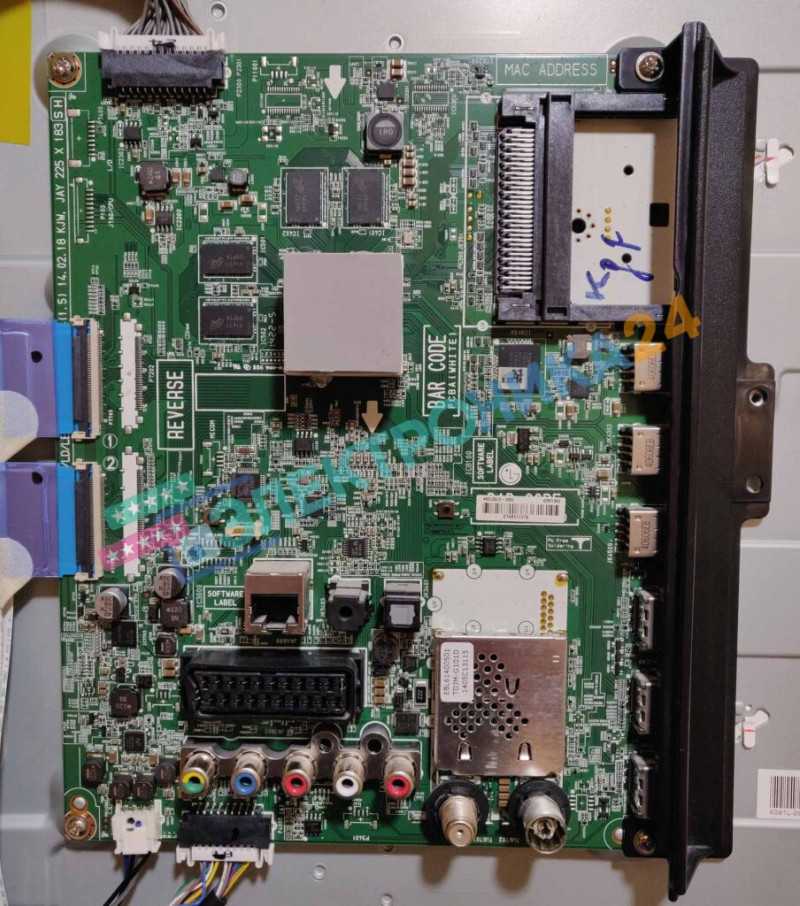

Main (материнская плата): EAX65384003
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB

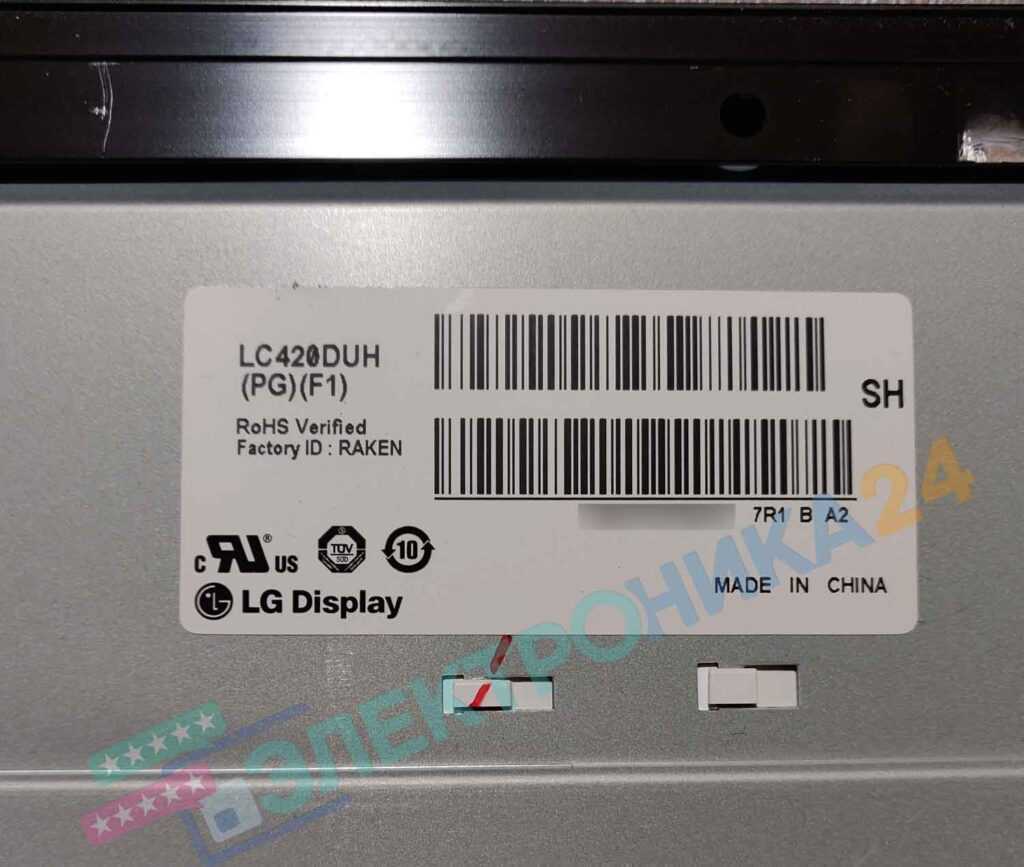

Panel (панель/матрица): LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
-
Нижние планки
-
Боковые планки удерживающие матрицу
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА
Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Если ссылка не рабочая, напишите в комментарии, исправим.
Доработка блока питания EAX65424001
В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.
Если сопротивления не менять, то обязательно убавить подсветку программно:
Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)
Разборка ТВ и снятие матрицы 43 дюйма
Для того чтобы разобрать телевизор и добраться до светодиодов, необходимо снять переднюю рамку. Откручиваются винты по периметру, аккуратно отгибается металлическая планка и поднимается вверх. Повторить со всех четырех сторон монитора.
Ремонт LG
Извлечь матрицу не повредив шлейфы. При этом необходимо придерживать саму матрицу за край, а планку закрепить, для исключения повреждения.
Планка соединения матрицы LG
Затем демонтировать светорассеивающие фильтры. Обычно фильтры приклеены на двухсторонний скотч. Для их отклеивания применяется диэлектрическая тонкая пластиковая лопатка. Следующий шаг отсоединение отражающего фильтра.
Отсоединение отражателя
Снятие рассеивающих линз с планок, с учетом метки на корпусе линзы. Это необходимо для обратной установки линз на свои места с точной их ориентацией. Для исключения засвета на экране ТВ.
Рассеивающая линза
Отклеивание светодиодных планок. Для данной процедуры используется изопропиловый спирт и пластиковая лопатка
Важно не повредить целостность токопроводящих дорожек, покрытых белым лаком
Обратить внимание на наличие целостности дорожек под светодиодом. При наличии прогаров, заменить планку
Отсоединение планок со светодиодами
Заходим в меню с помощью сервисного пульта
Если в наличии есть специальный сервисный пульт, попасть в сервисное меню несложно.
Перед изменением какой-либо настройки TB через инженерное меню запишите либо сделайте снимок того, как всё выглядело до изменений. Т. к. ваши действия могут нанести вред телевизору, а сохранённые данные помогут исправить ситуацию.
Для этого нужно выполнить следующее:
Если вы не знаете, какая у вас модель TB, вам следует ввести серийный номер, нанесённый на задней панели TB либо написанный в инструкции к TB, на официальном сайте производителя LG— https://www.lg.com/ru.
Как выйти из сервисного меню?
Для выхода из системных настроек нажмите кнопку Back (при дословном переводе она означает «назад»). После завершения операции зайдите в параметры системы и посмотрите, какие именно изменения произошли. Если всё сделано правильно, можно начинать пользоваться обновлённым функционалов TB.
Кнопка Back может выглядеть как загнутая стрелочка:
