• 1 Подсветка матрицы ЖК телевизора – что это и как ее чинить
• 2 Возможные причины поломки
• 3 Диагностика поломки
• 4 Риски самостоятельного ремонта
• 5 Подготовка рабочего места и инструмента
• 6 Добираемся до самой подсветки
• 7 Диагностика неполадок
• 8 Заказываем новые детали
• 9 Замена вышедших из строя элементов
• 10 Собираем телевизор обратно
• 11 Подсчитываем затраты на ремонт
• 12 Сколько стоит поменять LED подсветку в сервисном центре

Любая, даже самая надежная и дорогостоящая техника может выйти из строя, и телевизоры LG, несмотря на свое высокое качество, не исключение. Одно из наиболее уязвимых мест телевизора – это подсветка матрицы, которая представляет собой несколько планок со светодиодами. Количество и мощность светодиодов, как и их расположение, зависит только от конкретной модели телевизора. Есть множество причин, по вине которых эта матрица может выйти из строя. И вместо яркой и красочной картинки, мы получаем тусклое и блеклое изображение, которое практически не рассмотреть невооруженным взглядом. И тут встает вопрос: выполнить ремонт подсветки телевизора своими руками или обратиться к специалисту.

Возможные причины поломки

Одна из наиболее распространенных причин неисправности, особенно у новых моделей – это заводской брак. При производстве могла быть некачественно пропаяна дорожка диода, из-за чего вполне работоспособный диод мог запросто отвалиться. Так как при пайке подсветки матрицы используется последовательное соединение, то даже один вышедший из строя элемент приводит к полной потере работоспособности всей цепи. Но есть и другие факторы, которые могут стать причиной поломки:

Длительное использование диодов на верхних границах мощностей

Обычно, такими хитростями пользуются маркетологи и продавцы в магазинах техники, ведь в и без того светлом помещении им необходимо привлечь внимание потенциального покупателя к невероятно яркому экрану. Поэтому они и ставят яркость на максимум, а телевизор при этом работает не менее 14 часов в сутки

Такой режим работы истощает диоды и один из них может выйти из строя.
Физическое воздействие. Попавший в телевизор мяч, сильная тряска при транспортировке также могут привести к разрушению спайки или к отслоению планки.
Некачественный ремонт. Такая проблема больше свойственна Б/У телевизорам. Если прежний владелец ремонтировал подсветку и при этом должным образом не пропаял элементы или использовал б/у светодиод, либо диод заведомо неподходящего номинала – это также может быть причиной повторной поломки. Стоит учитывать, что замена на неподходящие светодиоды или на бывшие в использовании элементы грешат и вполне авторитетные сервисные центры.

В любом случае поломка подсветки – это далеко не самая страшная неисправность. Сопоставляя с более серьезными поломками, ремонт подсветки телевизора нельзя назвать ни трудозатратным, ни дорогостоящим.

Замена вышедших из строя элементов

Драйвер заменить значительно проще – спайка потребуется только для крепления проводов питания и выхода. Со светодиодом же придется повозиться. Необходимо будет сперва при помощи паяльной лампы прогреть планку, чтобы ее можно было отделить от самого блока подсветки. Затем при помощи паяльной станции с небольшим жалом аккуратно удались старый диод, после чего заменить его на новый и также аккуратно произвести пайку. Рекомендуется использовать чистое олово без каких-либо присадок по типу флюса, чтобы снизить температуру плавления. Как только диод будет заменен, необходимо установить планку на место и убедиться, что она крепко закреплена.

Останется только подключить телевизор к сети и проверить работоспособность подсветки по завершению ремонта.

Диагностика неполадок

Первоочередная диагностика выполняется зрительно – достаточно просто обратить внимание на предмет объективно оплавившихся диодов или почернений в местах спайки. Как правило, эти места и сигнализируют о расположении неисправного элемента

Если же все чисто, следует приступить к дальнейшей диагностике:

• Проверка LED-драйвера. Этот этап диагностики проводится под напряжением, поэтому ТВ в разобранном виде потребуется подключить к сети. При помощи мультиметра необходимо проверить, выходит ли напряжение с драйвера. Если его нет, поломка обнаружена – необходимо просто заменить драйвер. Если же напряжение есть – приступаем к прозвону диодов.
• Проверка каждого диода. Последовательный тип соединения вынуждает прозванивать каждый светодиод по отдельности. Для этого необходимо установить на мультиметре режим «диод» и прозвонить щупами каждый диод, учитывая при этом их полярности. Диоды, которые не прошли проверку (как правило, он будет такой один) – и есть причина всей неисправности.
• Если все диоды целые, необходимо искать обрыв дорожки и прозванивать цепочку по последовательному принципу.

Если причина в нарушении целостности дорожки – ее легко можно восстановить. Для этого не потребуется никакие дополнительные диоды. Если же проблема оказалась в драйвере или светодиодах, их нужно будет заменить – приобрести новые.

Подготовка рабочего места и инструмента

Если же было принято решение выполнять ремонт подсветки ТВ собственноручно, следует заранее подготовить рабочее место и необходимые инструменты. Потребуется достаточно пространства, более того рекомендуется сразу подготовить отдельный стол с мягкой поверхностью (например, накрыть его одеялом), чтобы на него можно было положить матрицу и при этом не поцарапать ее. Из инструментов потребуется:

1. Отвертки, обычно крестовые (00, 0, 1).
2. Паяльная лампа.
3. Паяльная станция.
4. Олово, припой.
5. Мультиметр с щупами.

Стоит учитывать, что обычный паяльник с толстым жалом совершенно не подходит для столь тонких манипуляций. В противном случае есть риск полного повреждения дорожки и планки, что приведет к более дорогостоящему ремонту.

Прежде, чем приступать к ремонту, рекомендуется тщательно вымыть руки, чтобы не допустить попадание пыли на внутреннюю часть матрицы.

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид: Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране.

Риски самостоятельного ремонта

Несмотря на то, что замена подсветки телевизора – не самая сложная задача, она достаточно ювелирная и имеет определенные риски. Во-первых, чтобы добраться до подсветки, потребуется полностью разобрать телевизор, а это снять матрицу, шлейфы и другие «нежные» детали. Неосторожный демонтаж крышки может привести к обрыву шлейфа или к повреждению матрицы, что чревато подорожанием ремонта как минимум в десять раз. Чтобы выполнить замену диодов или другие ремонтные работы подсветки, необходимо быть уверенным в своих силах и иметь опыт пайки, понимание устройства телевизора и специальный инструмент.

В случае возникновения каких-либо сомнений, лучше обратиться в сервисный центр. Ремонт подсветки обойдется дешевле, чем ремонт последствий неквалифицированного вмешательства.

Подсчитываем затраты на ремонт

Себестоимость ремонта во многом зависит от характера поломки. Ведь если неисправность была вызвана нарушением целостности дорожки, то такой ремонт вообще можно выполнить без каких-либо затрат, не считая потраченного времени. Стоимость зависит только от того, какие элементы подвергались замене:

• Планка со светодиодами в сборе (оригинал) – до 5000 рублей.
• Планка со светодиодами в сборе (реплика) – до 3000 рублей.
• Драйвер светодиодной подсветки – до 1000 рублей.
• Единичный светодиод – до 200 рублей.

Как видно, в худшем случае затраты составили бы около 5000 рублей и это при условии полной замены планки. В лучшем случае – ценник ремонта составляет 200 рублей.

Сколько стоит поменять LED подсветку в сервисном центре

Стоимость ремонта в специализированном сервисе зависит не только от причины поломки, но и от других факторов: региона, порядочности и квалификации мастера, сроков ремонта и наличия запчастей у сервисников. Сами запчасти могут быть даже дешевле, так как сервисные центры закупают их по оптовым ценам. Конечная цена ремонта подсветки телевизора LG никогда не обозначается в прайсах. Рассмотрим прайс одной из крупных столичных компаний, специализирующихся на ремонте бытовой техники в Москве и области:

Допустим, все дело было в светодиоде. Тогда ремонт должен был бы обойтись в 250 рублей + стоимость самого диода. Но не все так просто. Эта сумма будет добавлена к стоимости решения проблемы с подсветкой:

К тому же мастера не забудут взять оплату за диагностику и выявление неисправного диода. Особо «талантливые» сервисники могут также навязать дополнительные услуги, например, переборку матрицы, которая совершенно не требуется.

Средняя цена ремонта подсветки телевизора LG или Samsung (в случае выгорания диода) в Москве – 3000 рублей, в регионах средний чек – 2000 рублей. Итого, нам удалось сэкономить не менее 1500 рублей всего за пару часов работы!

Нашли ошибку? Выделите ее и нажмите ctrl+enter

60

Порядок разборки матрицы

Сначала снимаем декоративную пластиковую панель

Для этого просто отжимаем зажимы по периметру. Примечание: данная модель телевизора удобна тем, что сама матрица имеет дополнительный металлический крепящий кожух, поэтому можно смело отжимать зажимы при помощи ножа, не боясь повредить стекло.

После того как мы сняли декоративную панель, приступаем к разборке металлического кожуха. Опять-же данный аппарат очень удобен- кожух имеет винтовые крепления по всему периметру, достаточно их просто открутить

Кожух состоит из четырех пластинок, снимаются сначала верхние и нижние, а потом боковые

После того как элементы кожуха будут сняты, можно вынимать саму матрицу. Возможные нюансы: 1. В процессе эксплуатации по периметру матрицы может скапливаться грязь, и поэтому матрица очень даже запросто может прилипнуть

Следует уделить этому особое внимание- для начала необходимо проверить легко-ли снимается матрица, аккуратно поддевая ее края. Металлические предметы для этого использовать крайне не рекомендуется- лучше всего поддеть ногтем, в крайнем случае- пластиковым предметом например картою)

2. Шлейфы платы драйверов очень тонкие и их можно очень легко повредить. Следует обязательно позаботиться о том чтобы плата драйверов была свободна и при вынимании матрицы не задевала за корпус телевизора. Можно закрепить ее куском изоленты (как на фото). 3. Заранее позаботьтесь о том где будет лежать снятая матрица пока Вы будете заниматься дальнейшим ремонтом- это должна быть ровная и мягкая поверхность. Например застеленный пледом стол.

После того как матрица будет снята можно приступать к разборке пластикового кожуха, крепящего светорассеивающие пленки. Для этого необходимо просто отжать крепления по периметру

В принципе на данном этапе ничего хрупкого нет, поэтому особая осторожность здесь не требуется

После того как мы сняли светорассеивающие пленки, наконец-то мы добрались до самих светодиодов.

Заменить матрицу

Матрица не ремонтируется, и при обнаружении неисправностей её попросту надо поменять. Признаками неисправности матрицы являются зависание телевизора LG, замедленный отклик на команды, отсутствие реакции на запуск приложений, включение и мгновенное отключение ТВ-панели. Производить замену матрицы лучше в сервисном центре.

Замена блока питания

Чаще всего наряду с подсветкой прекращает работать блок питания. Определить, что вышел из строя именно он, можно по следующим признакам:

1. Телевизор не включается.
2. Устройство не реагирует на пульт даже после замены батареек и проверки плотности вхождения вилки в розетку.

Проблема решается очень легко и быстро — заменой старого блока на новый.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64891306 показан на рисунке ниже:

EAX64891306 может применяться в телевизорах:

LG 32LN540V (Panel LC320DUE (SF)(R1)), LG 42LN542V-ZD (Panel LC420DUE SFR3), LG 32LN541V (Panel LC320DUE (SF)(R1)), LG 42LA615V (Panel LC420DUE (SF)(U2) ), LG 32LA615V (Panel LC320DUE (SF)(U2)), LG 42LN540V (Panel LC420DUE (SF)(R1)), LG 42LN541V (Panel LC420DUE (SF)(R1)), LG 47LN540V (Panel LC470DUE (SF)(R1)), LG 32LB530U ZA (Panel LC320DXE (SG)(R1)), LG 39LN540V (Panel HC390DUN-VCFP1-11XX), LG 32LA643V (Panel LC320EUN (SF)(F1)), LG 32LN542V (Panel LC320DUE SF R1), LG 47LA615V (Panel LC470DUE (SF)(U2)), LG 47LA643V ZB (Panel LC470EUN (SF)(F2)), LG 32LN541U ZB (Panel HC320DXN-VHFP1 — 21XX / HC320DXN-VHFPA — 21XX), LG 32LN536U (Panel NC320DXN (SA)(P1)), LG 37LN541U (Panel LC370DXE (SF)(R1)).

Добираемся до самой подсветки

Итак, когда все готово – можно приступать к ремонту. Первым делом необходимо отключить телевизор от сети и аккуратно положить на мягкую поверхность матрицей вниз. Это позволит добраться до задней панели и открутить фиксирующие болты. Как только все болты выкручены, заднюю панель можно будет снять без особых усилий и, независимо от модели телевизора LG, перед нами окажутся три платы. Первая плата расположена в самом низу, из нее буду выходить два шлейфа. Шлейфы отсоединяются очень легко и под одним из них будет расположен болт фиксации нижней (T-con) платы. Выкрутив болт, плату можно будет снять и отложить в сторону. Далее снимаем все шлейфы. Чаще всего они крепятся на резиновых застежках, но в некоторых моделях могут быть дополнительные болты фиксации. Достаточно их просто выкрутить, и шлейфы легко отойдут от застежек. Убираем все в сторону и переходим к разбору передней части телевизора – снимаем матрицу.

Потребуется открутить все фиксирующее болты верхней рамки, которая и поддерживает матрицу

Делать это стоит крайне осторожно, не забывая, что рамка никак не прикреплена к матрице. Как только рамка будет снята, ее вместе с матрицей можно будет перенести на ранее подготовленный стол

Сразу под матрицей будет расположена LED-панель.

Замена подсветки LG32LF562U

Всем здравствуйте! Сегодня меняем подсветку на данном телевизоре. Наконец-то нормальный ремонт. Не «точечная» замена, а полноценная. Причиной полной замены стало то, что из 18 установленных светодиодов остался живым всего один, а все остальные по пробивались, сгорели и оборвались.

По традиции фото внутренностей. Майн.

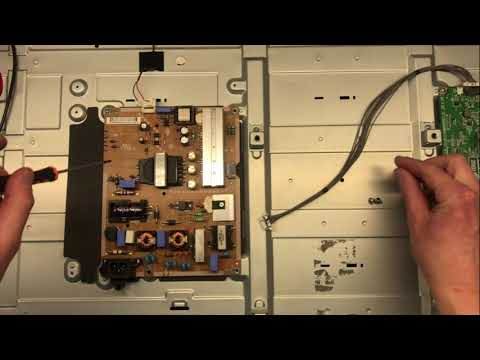

И блок питания eax66171501 lgp32d-15ch1. И как на блоке eax66171501 lgp32d-15ch1 уменьшить ток подсветки расскажу ниже.

В LG32LF562U установлены три линейки по шесть шестивольтовых светодиодов.

Вот что стало с линейками.

Сами понимаете, что смысл точечного ремонта тут не велик. Можно конечно было и повозиться ,но клиент был готов на полую замену.

На всякий случай сделал фото. Какие линейки тут установлены.

Вся работа по замене подсветки была сделана точно так-же как в этой статье , один в один.

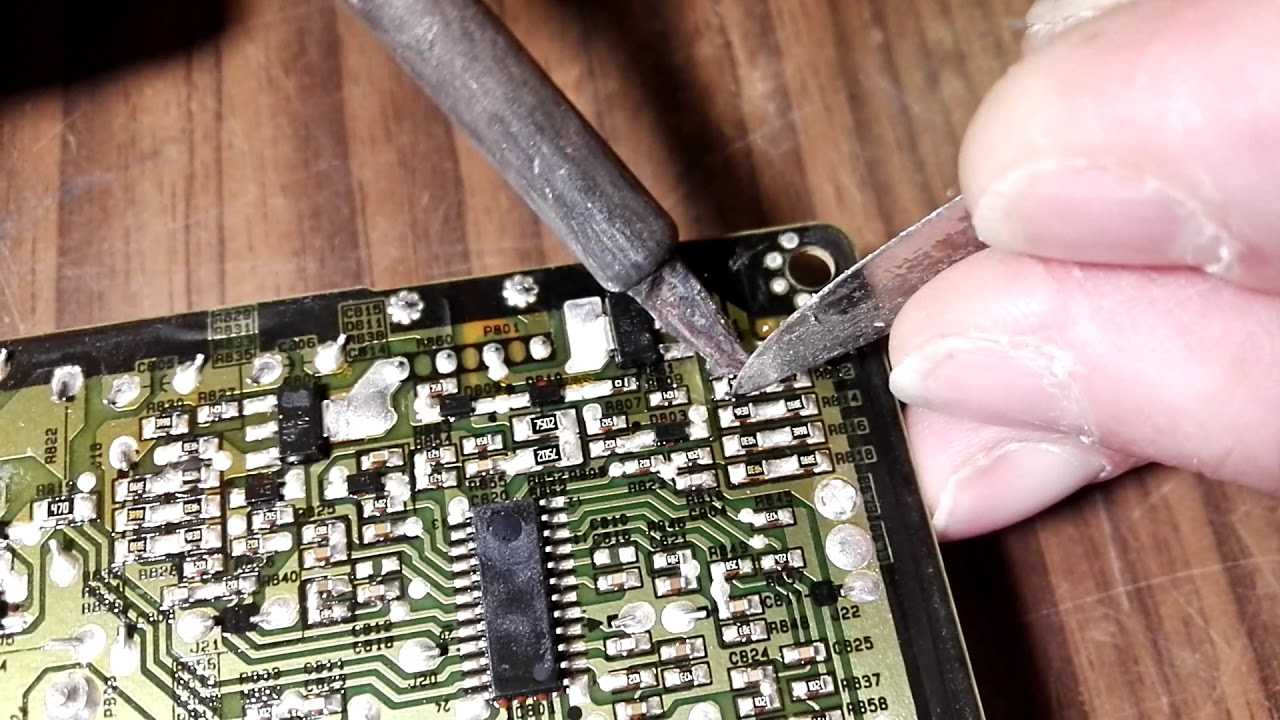

А здесь расскажу как сделать доработку , уменьшить ток на eax66171501 lgp32d-15ch1. Всё просто Достаточно увеличить номинал резистора R816 на 1 Ом.

Заявленное напряжение подсветки у нас составляет 119,7 вольт и ток 250мА. После замены линеек я решил сделать замер тока. И как ни странно ток до доработки составлял 252 мА — что согласно указанному +/- 2 мА — не критично.

Родной резистор имеет номинал 2,3 Ом. Я добавил к нему ещё резистор на 1 Ом и сделал замер. После доработки ток стал составлять 190 мА, что примерно минус 25% . На качество картинки не повлияло, даже ещё в меню немного скинул до 85.

Ну и как всегда фото того что у нас получилось

Вот такой ремонт у нас сегодня состоялся.

Если статья поможет вам в решении некоторых проблем, буду очень рад.

Ставьте лайки и подписывайтесь на канал и вы всегда будете в курсе новых публикаций.

Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.
