Как понять, что именно БП вышел из строя

Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).

Другими основаниями считать, что БП вышел из строя могут быть:

• нестабильное включение (с нескольких попыток);
• светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
• цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
• посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
• ТВ включается, и присутствует звук, но экран не светит;
• другие неисправности.

Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

1. Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
2. Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
3. Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
4. Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС  FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

• применена иная элементная база;
• отсутствует ККМ;
• на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
• на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Современные прошивки ТВ RUBIN

Прошивки ТВ сайта Monitor

• Прошивка RUBIN RB-19K101
• Прошивка RUBIN RB-19S2U
• Прошивка RUBIN RB-19S2UD
• Прошивка RUBIN RB-19SE9T2C
• Прошивка RUBIN RB-19SL1U
• Прошивка RUBIN RB-22S2UF
• Прошивка RUBIN RB-22S2UFD
• Прошивка RUBIN RB-22SE2FT2S
• Прошивка RUBIN RB-22SE5FT2C
• Прошивка RUBIN RB-22SE9FT2C
• Прошивка RUBIN RB-22SL1UF
• Прошивка RUBIN RB-23K101F
• Прошивка RUBIN RB-23K101UF
• Прошивка RUBIN RB-24S2UF
• Прошивка RUBIN RB-24S2UFD
• Прошивка RUBIN RB-24S5
• Прошивка RUBIN RB-24SE5F
• Прошивка RUBIN RB-24SE5T2C
• Прошивка RUBIN RB-26SL1U
• Прошивка RUBIN RB-28D7
• Прошивка RUBIN RB-28D8
• Прошивка RUBIN RB-32D3U
• Прошивка RUBIN RB-32K101U
• Прошивка RUBIN RB-32K102U
• Прошивка RUBIN RB-32SD8
• Прошивка RUBIN RB-32SD8T2C
• Прошивка RUBIN RB-32SE8
• Прошивка RUBIN RB-32SE9
• Прошивка RUBIN RB-32SE9T2
• Прошивка RUBIN RB-32SL1U
• Прошивка RUBIN RB-39D3F
• Прошивка RUBIN RB-39SD8F
• Прошивка RUBIN RB-40D5FT2C
• Прошивка RUBIN RB-40SE9FT2C
• Прошивка RUBIN RB-42K103FT2C
• Прошивка RUBIN RB32SE9
• Прошивка RUBIN RL-22SE5F

Прoшивки сайта monitor

• Прошивки телевизоров AIWA
• Прошивки телевизоров AKAI
• Прошивки телевизоров AKIRA
• Прошивки телевизоров BBK
• Прошивки телевизоров DAEWOO
• Прошивки телевизоров DEXP
• Прошивки телевизоров DNS
• Прошивки телевизоров DIGITAL
• Прошивки телевизоров ELENBERG
• Прошивки телевизоров ERISSON
• Прошивки телевизоров FUSION
• Прошивки телевизоров GOLDSTAR
• Прошивки телевизоров HAIER
• Прошивки телевизоров HARPER
• Прошивки телевизоров HITACHI
• Прошивки телевизоров HYUNDAI
• Прошивки телевизоров IZUMI
• Прошивки телевизоров JVC
• Прошивки телевизоров LG
• Прошивки телевизоров MANTA
• Прошивки телевизоров MYSTERY
• Прошивки телевизоров PHILIPS
• Прошивки телевизоров ROLSEN
• Прошивки телевизоров RUBIN
• Прошивки телевизоров SAMSUNG
• Прошивки телевизоров SHARP
• Прошивки телевизоров SUPRA
• Прошивки телевизоров TCL
• Прошивки телевизоров TELEFUNKEN
• Прошивки телевизоров THOMSON
• Прошивки телевизоров TOSHIBA

Виды адаптеров и их расположение в телевизоре

У подавляющего большинства телевизоров сетевой адаптер встроенный. Это связано с тем, что БП должен выдавать несколько напряжений, и он завязан в систему автоматики всего устройства. Выполнить разъемное подключение выносного блока в такой ситуации достаточно сложно из-за потребности в большом количестве силовых и контрольных пинов в разъеме. Удобнее иметь плату внутри корпуса.

Располагается БП обычно в тыльной части корпуса внизу. Практически всегда он находится рядом с разъемом для провода сетевого питания – чтобы как можно меньше тянуть высоковольтные провода внутри телевизора.

Расположение БП внутри ТВ

В некоторых моделях источник питающих напряжений закрыт дополнительным кожухом, который крепится на винтах или саморезах. Чтобы добраться до платы, этот кожух тоже придется демонтировать.

Снятие металлического кожуха БП

Практика ремонта

Телевизор Rubin RL-22B05F

Поступил в ремонт телевизор с заявленной неисправностью:

«Не включается», «Нет изображения»

Произведено вскрытие и осмотр деталей.

На блоке питания имеются вздувшиеся конденсаторы. Заменены все конденсаторы блока питания. Однако по прежнему не было подсветки.

Посветка данного монитора состоит из двух ламп (верхняя и нижняя). Проверка ламп выяснила неисправность обеих. Это типовая неисправность телевизоров с подсветкой на CCFL лампах. Так как в наличие не было ламп подходящего размера было решено переделать подсветку данного монитора на светодиодную LED.

И так приступим. . Разбираем матрицу и достаем неисправные лампы. Вместо ламп приклеиваем светодиодные ленты (не менее 120 диодов на метр ленты . ):

К выводам светодиодных лент припаиваем провода питания и собираем матрицу обратно:

Плата драйвера ламп: 467-01-01-14101G.

Особенность данной платы 467-01-01-14101G — установлен трансформатор имеющий две первичных обмотки на одном сердечнике. Подобные применяются в мониторах Samsung.Из-за перегрева массовая гибель данных трансформаторов. Но в данном случае трансформатор оказался целым, как и все элементы входящие в состав платы. У нас неисправны лампы.

Убираем плату вообще — для работы LED она нам не нужна. И режем коннектор CON3 — будем паяться напрямую к 12V

Распиновка разъема CON3:

2. Красный +12v (будет плюсом питания лент)

5. Желтый GND (будет минусом питания лент)

6. No uses не используется

Все. Цепляем минусовой вывод лент на желтый провод, плюсовой на красный (ну или коричневый, они запараллелены в схеме):

Все. Включаем телевизор и радуемся — подсветка светит лучше родной, ламповой:

Единственный недостаток — подсветка продолжает гореть в дежурном режиме при выключении телевизора с пульта, так как мы не задействовали сигнал управления подсветкой On/Off

Управлять можно инвертировав сигнал On/Off (черный провод) через транзистор. На примере даже вот этих статей:

Управление подсветкой (добавлено по комментарию Сергея Козина):

Для выключения экрана в дежурном режиме можно использовать P-канальный MOSFET транзистор в ключевом включении. Сигнал управляющий подсветкой экрана имеет значения +12В — выключено, 0 — включено. Включаем транзистор затвором на этот сигнал, исток на 12 В питания, а светодиодные ленты «+» к стоку транзистора, «-» на минус питания. Кстати два таких транзистора есть на «выкидываемой» плате. Это ME12P04. Их смело можно использовать. Телевизор работает не хуже чем новый.

Приобрести ленту с плотностью 120 светодиодов можно здесь:

Также можно приобрести универсальный комплект LED линеек с инвертором в комплекте, чтобы не колхозить управление через полевик:

Информация из альтернативного источника:

RUBIN RB-23K101F Шасси MST6X16 То же шасси у: KTC 20T51 Тип панели (матрица): LM230WF1 (TL)(F1)Материнская плата: 471-01A4-22001G MST6X16, MST6M16JS-LF, кварц TK D14.31818, W25Q16BV спифлеш, W9412G6JH-4 оперативка, 74HC4052 мультиплексор (коммутатор), SA7454 усил., 24С02 x3 (2 входа HDMI, VGA), стабилизаторы 3.3V, 2.6V, 2.6V и 5V, AOZ1071AI, Tuner: CDT-3FP212-01Invertor: KB-6160 467-01A2-23731G, UI7366B генератор, STU432S & STU413S ключи, Tr-r:730-703-22WDMSMC-1LH, PSU: K-56L1 465-D1A2-18DD1G, LD7575BGS, SW7N65 ключ Схема K-56L1,

Дополнительная техническая информация о панели: Brand : LG Display Model : LM230WF1-TLD2 Type : a-Si TFT-LCD, Panel Diagonal size : 23.0 inch Resolution : 1920×1080, FHD Display Mode : TN, Normally White, Transmissive Active Area : 509.184×286.416 mm Surface : Antiglare, Hard coating (3H) Brightness : 250 cd/m² Contrast Ratio : 1000:1 Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72% Response Time : 1.3/3.7 (Tr/Td) Frequency : 60Hz Lamp Type : 2 pcs CCFL Without Driver Signal Interface : LVDS (2 ch, 8-bit), 30 pins Voltage : 5.0V

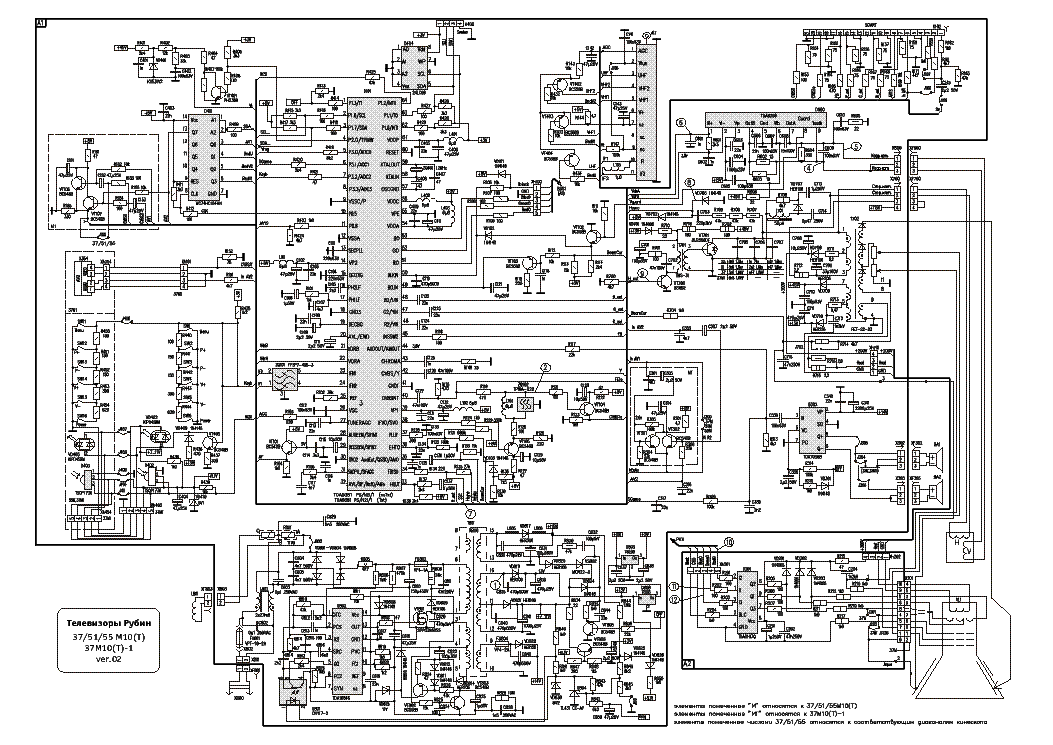

Как прошить телевизор Rubin

В современных телевизорах находится несколько типов микросхем памяти хранящих информацию для различных устройств. Соответственно используются разные прошивки и методы. Пользовательское обновление ПО (находящегося в NAND-Flash памяти) происходит через USB интерфейс (через флэшку) или непосредственно в меню телевизора через интернет. Системная память (SPI-Flash и EEPROM) обновляется мастерами с использованием программаторов.

Внимание ! Находящиеся здесь файлы предназначены для теле-мастеров, которые понимают какую память и для чего обновлять. Если Вы пользователь телевизора, советуем покинуть этот сайт

Для того что-бы окончательно убить свой аппарат вы можете воспользоваться кучей других интеренет-сайтов рассчитанных на пользователей. Этот сайт для мастеров, а не для пользователей !

Информация для мастеров

В архивах находятся дампы прошивок телевизоров Rubin. Файлы рассчитаны на программирование с помощью универсальных программаторов через SPI интерфейс (FLASH), или по шине I2C (EEPROM). Файлы в формате BIN, сжаты архиватором RAR.Учитывайте, что несмотря на общее сходство, каждая марка имеет свои особенности прошивки. Внутри многих архивах находится подробное описание по конкретной модели. В случае, дополнительных вопросов, задавайте их в нашем форуме, где основными посетителями являются специалисты по ремонту.

В случае отсутствия необходимого файла вы можете запросить его в форуме в разделе Поиск прошивок либо посмотреть более свежий каталог Прошивки LCD телевизоров
