Samsung UE32F6100AK, HF320CSA-B1, поступил с отсутствием подсветки. — SAMSUNG
Samsung UE32F6100AK
Panel:HF320CSA-B1
PSU:BN44-00620A
Main:BN41-01954B
CPU:SENK13
Tuner:BN40-00262B
T-con:T320HVN03.1
Телевизор поступил с отсутствием подсветки.
Замеры напряжений на С9106,С9206 и С9306=54,3v а на С9406=102,2v что указывало на обрыв всех четырех стрингов.
Вскрытие матрицы подтвердило:в корыте 5 планок(четвертый стринг из двух планок),были в обрыве по одному диоду
в 1~3 планках ,в четвертой один в обрыве и второй был дефектован.Были заменены 5 светодиодов,выставлено напряжение
на R9201 согласно доработке и обновлено ПО.
К сожалению пока не имею прибора для проверки стрингов, но для себя проверяю каждый светодиод цешкой на пределе 20~200 Mom.На планках есть пятаки чтоб можно было проверить каждый(где нет подчищаю краску).Если диод звонится в одну сторону около 3,7-4,2 Мом все нормально,ну а если более или же звонится в обе стороны около 1 Мом то жить ему не долго(проверено уже,некоторых видно по потемневшему текстолиту хоть и светятся нормально).
Приборчик для проверки светодиодов конечно нужен
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Hidden Content
-
Give reaction or reply to this topic to see the hidden content.
Советы по получению максимально точных результатов и вопросы
Как определяют эффективность лечения по уровню С-реактивного белка?
СРБ «живет» примерно 6 часов, и при улучшении состояния пациента его концентрация быстро падает. По анализам крови эту тенденцию легко отслеживать.
Как быстро появляется С-реактивный белок в крови после заражения?
Его содержание в крови увеличивается сразу после инфицирования – в первые 6-12 часов, максимум – на 2-й день. При воспалениях он может вырасти в десятки и даже сотни раз, благодаря чему тест на СРБ весьма информативен.
Кроме того, данный параметр позволяет определить вирусную и бактериальную природу воспалительного процесса по цифровому показателю степени концентрации. На фоне адекватной терапии он быстро уменьшается уже на 2-й день.
голоса
Рейтинг статьи
Расскажите о нас
Импульсы запуска осциллограмма TP09 строчной развертки СР с выв.
При изготовлении используют дефицитные и дорогие материалы и реактивы. Изображения нет, звук есть Поиск неисправности следует начать с контроля сигнала на выв. Компания Samsung была образована в году.
Отсутствие напряжений на выв. Это напряжение 8 В на выв.
Для управления электронными лучами кинескопа видеопроцессор формирует сигналы кадровой развертки и импульсы запуска строчной развертки. Демодулированный звуковой сигнал с выв.
Схемы телевизоров Самсунг
В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме телевизор включен напряжение на этом выводе должно быть около 3,3 В. Главная практическая ценность книги заключается в перечне типовых неисправностей, их возможных проявлениях и способах устранения. Функциональная схема узла показана на рис. Микроконтроллер, входящий в состав видеопроцессора ICS, осуществляет управление всеми функциями телевизора.
В последнее время цветные телевизоры Samsung с плоским экраном занимают лидирующие позиции на российском рынке. Выходные каскады строчной и кадровой разверток каких-либо схемотехнических особенностей не имеют см. Особенности шасси KS2A.
Принципиальные электрические схемы телевизоров
Демодулированный звуковой сигнал выделяется на выв. По каждому шасси приведены принципиальная схема а по некоторым еще и структурная , подробное описание работы узлов телевизионного приемника, электрические регулировки шасси, которые необходимо выполнить после ремонта, дана методика регулировки в сервисном режиме.
Новые добавленные Сервис мануалы. Главная практическая ценность книги заключается в перечне типовых неисправностей, их возможных проявлениях и способах устранения.
Ремонт телевизора Samsung Ck-5035ZR. Курсы телемастеров.
Ремонт подсветки в телевизоре Samsung UE32F5300AK. Видеоинструкция по доработке блока питания BN44-00605A L32SF_DSM PSLF770S05A. Делаем ограничение тока подсветки.
Введение
Разговор в этот раз будет про ремонт телевизора Samsung UE32F5300AK. Как обычно чинить будем типовую неисправность. Одна из основных типовых болезней в этой модели телевизора выгорание светодиодной подсветки.
Так же в качестве подарка нашим читателям записали видеоинструкцию по доработке блока питания BN44-00605A L32SF_DSM PSLF770S05A.
Рекомендуем статью РЕМОНТ ТЕЛЕВИЗОРОВ SAMSUNG В МИНСКЕ
Диагностика
Поломка как всегда диагностируется очень легко. Светим на экран фонариком и наблюдаем проступающий силуэт картинки. Замеряем напряжение на драйвере подсветки. Если оно есть, приступаем к вскрытию матрицы.
Разбираем телевизор
В этой процесс ни чем не отличается от прочих телевизоров. Работаем аккуратно, не спешим.
Снимает рамку, стараясь не треснуть довольно хрупкий пластик. Если будете снимать рамку при помощи скальпеля или отвертки. Не повредите боковые драйвера матрицы.
Драйвера имеются только с одной стороны стекла.
Ремонт подсветки
Нужные светодиодные планки были в наличии. Поэтому ремонт занял всего несколько минут.
Большие информации в нашей статье РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА
Какая красота.
Тестирование
Телевизор включился. Засветов и пятен на экране нет.
Практика ремонта
Телевизор Samsung UE32F5000AK
Поступил в ремонт телевизор с заявленной неисправностью:
При включении телевизора дежурка мигает 5 раз,
затем тухнет. Изображения нет.
Произведено вскрытие и осмотр деталей.
Для начала произведен внешний осмотр БП телевизора :
Блок питания распространенный среди моделей телевизоров UE32F50**
Диагностика блока указывает исправность блока. Все наряжения в норме. присутствуют 5v,13v, присутствует сигнал PS\ON, основные модули телевезора исправны, аппарат включается в рабочий режим, о чем свидетельствует даже индикация лэда дежурного режима на передней панели. Однако напряжение на конденсаторе C9102 в линии питания светодиодов подсветки при включении поднимается до 230V и затем медленно падает до 180v. Затем снова попытка запуска и снова падение напряжение, что свидетельствует о том. что LED драйвер SEM5027A уходит в защиту и отключает подсветку телевизора, после чего снова делает попытку запуска.
Произведена разборка матрицы CY-HF320BGSV1V, обнаружено:
Подсветка состоит из 5-ти светодиодных лент по 9 светодиодов каждой ленте , светодиоды LUMENS SMD 3535 1Вт 3v. Диагностика показывает обрыв по одному светодиоду в каждой ленте.
Произведена замена светодиодов аналогично статье по ремонту телевизоров ORION и LG 540 и 541 серий. Ссылка на полный комплект светодиодных лент для ремонта данной модели телевизора Samsung UE32F5000AK приведена в конце статьи.
Особенности при ремонте подсветки телевизоров серии UE32F5000:
Данные модели телевизоров комплектуются двумя видами матриц CY-HF320BGSV1V и HF320BGA-B1 с разными по длине светодиодными линейками:
ВНИМАНИЕ: Линейки Lumens D2GE-320SC0-R3 (650 мм) не совместимы с Lumens D2GE-320SC1-R3 — (655 мм) ЕСЛИ НА ЛЕНТЕ ЕСТЬ МАРКИРОВКА SHARP_FHD нужно ставить ленты 655 мм, иначе линзы не сойдуться и ленты не подойдут по креплению к корыту матраца. при этом маркировка 2013SVS32H = D2GE-320SC0-R3
при этом маркировка 2013SVS32H = D2GE-320SC0-R3
BN44-00605A доработка, уменьшение тока подсветки.
Как показывает практика ремонта с целью исключения повторных неиправностей светодиодов подсветки в обязательном случае следует уменьшить ток. В данном случае минус подсветки идет на сток полевика, его исток через резистор R9110 (3.6 Om) приходит на конденсатор C9192. (номинал резистора подписан на плате) Данный резистор и является датчиком тока в данной схеме с применением драйвера SEM5027A. Увеличив номинал данного ресистора добиваемся уменьшения тока питающего светодиоды.
Для уменьшения тока до 250 mA необходимо заменить резистор R9110 на резистор номиналом 4.6 Om. Я всегда ставлю 5.6 Om еще более уменьшая ток. Возвратов, слава богу, пока еще не было. данных моделей в ремонте было около 10-ка и практически все с неисправностью подсветки, за исключением грозовых.
SAMSUNG UE40C5100QW
В наличии на нашем собственном складе
Фотография может не соответствовать описанию
Вопросы задавайте в группе в контакте: http://vk.com/club50040008
СЦ «ТехноБытСервис» ― Это молодой динамично развивающийся, широкопрофильный сервисный центр по ремонту и обслуживанию бытовой техники, бытовой газовой аппаратуры. Также активно развивается направление поставки оригинальных запчастей от производителей бытовой техники. Ассортимент наших запасных частей не уступает сервисным центрам с имеющим авторизации. Для вашего удобства и комфортного ремонта Мы регулярно пополняем наш собственный склад запасных частей. На сайте www.технобытсервис.рф вы всегда можете самостоятельно посмотреть весь ассортимент запасных частей и расходных материалов. Если же чего то вы не нашли то просто позвоните по телефону 245-46-99, приготовьте модель и продуктовый номер аппарата для которого нужна запасная часть а остальное сделаем мы.
- Гарантия качества
- Доступные цены по городу
- Индивидуальный подход
- Работают только профессионалы
SAMSUNG UE46F5000AK. Ремонт, схема, сервис
SAMSUNG LEDModel: UE46F5000AK UE46F5000
Panel: CY-HF460BGLV1V
T-CON: BN41-01938A LSF460HN02
LED driver (backlight): integrated into PSU; 235mA
Power Supply (PSU): BN44-00610B L46SF_DPN
PWM Power: FA5695N, FSFR1700XC (PWM Resonant), SQD2011K (Standby)
MOSFET Power: KF12N60
MainBoard: BN41-01955A BN94-06292S
IC MainBoard: SEMS29, S24C256C, K4B1G1646G-BCK0, TP-7412S
Тuner: BN40-00256A
Возможные проявления дефектов
— SAMSUNG UE46F5000AK не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
Неисправность в подобных случаях следует начинать искать в цепях источника питания — модуля BN44-00610B. Следует замерить его вторичные (выходные) напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (KF12N60) и выпрямительных диодов преобразователей на наличие возможного КЗ.Следует помнить, что при пробоях полупроводников во вторичных цепях, преобразователь может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FA5695N, FSFR1700XC (PWM Resonant), SQD2011K (Standby), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы BN41-01955A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard — SEMS29, S24C256C, K4B1G1646G-BCK0, TP-7412S. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
При подозрении на неисправность тюнера BN40-00256A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG UE46F5000AK без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000 (нет изображения). Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки). Состав телевизора.
Вступление
В очередной раз мы приветствуем глубоко уважаемых посетителей нашего интернет ресурса. Мы стараемся с периодической регулярностью наполнять наш ресурс свежими материалами посвященными ремонтам телевизоров. Многие наши статьи пользуются популярностью в сети, что подтверждает статистика посещаемости нашего ресурса. В этой, уже очередной статье, мы поговорим про ремонт подсветки телевизора и доработку блока питания (как делать ограничение тока подсветки).
Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000
Герой нашего повествования – телевизор Samsung UE32F4000AW. Со слов владельцев – во время просмотра телепередач внезапно заморгал телевизор. По истечению пяти минут пропало полностью изображение. Обеспокоенные хозяева пробовали нажимать клавиши на пульте, регулировать звук, отключать телевизор от розетки. К сожалению эти мероприятия не увенчались успехом. Пришлось обратиться к интернету в поиске квалифицированной технической помощи. Выбор собственников сломанного ТВ остановился на сайте нашей компании. Их привлекли заявленные нами условия и положительные отзывы наших клиентов. Нами был оперативно принят заказ и мастер выехал на дом к заказчику. Дело оказалось в подсветки и мы забрали телевизор в нашу мастерскую. Осталось разобрать телевизор и произвести необходимый ремонт.
Разбираем телевизор Samsung UE32F4000AW UE32F4000 (состав телевизора).
Аккуратно кладем телевизор экраном в низ на заранее подготовленный стол. Не забываем убрать со стала все предметы и поискать забытые болтики.
Вот как выглядит телевизор со снятой крышкой.

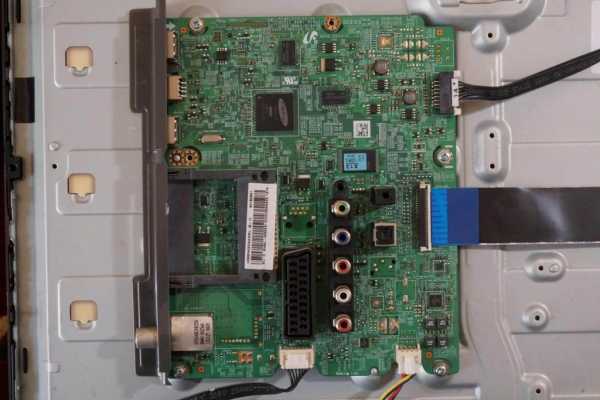

В составе телевизора идет майн плата BN41-01955A.

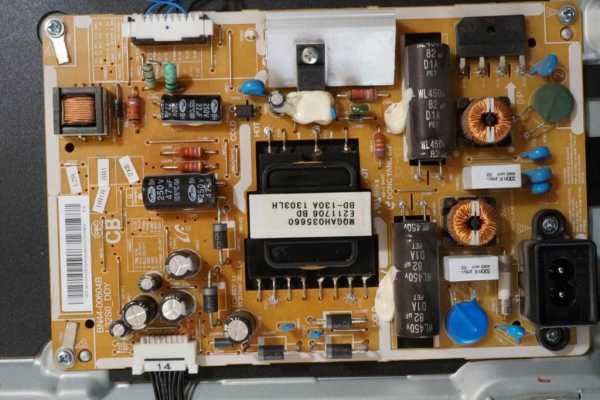

Блок питания BN44-00604B L32S0_DDY. Про его доработку (ограничение тока подсветки) мы поговорим ниже по тексту.
Аккуратно снимаем матрицу телевизора.
Любой механический дефект на матрице ставит крест на ее работоспособности. Ремонту такие поломки не подлежат, остается только дорогостоящая замена.

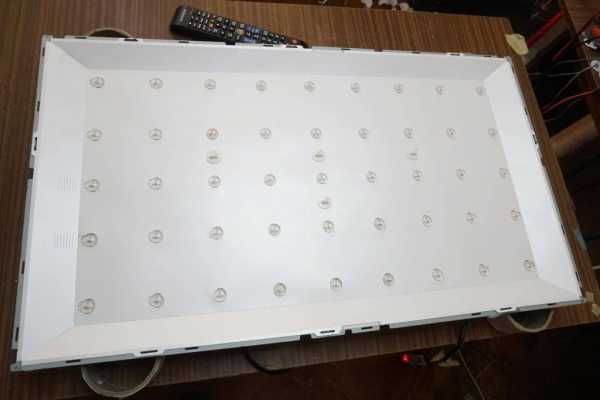

Вот мы и добрались до подсветки, осталось только снять лист нижнего отражателя.
Снимаем пластиковые фиксаторы.
Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000
Мы оперативно заменили сгоревшие планки подсветки.
Приятно смотреть на результаты своего труда.
Начинаем собирать телевизор.
Все отлично работает.
Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки)
Заключение
С приятным чувством качественно выполненной работы мы выдали телевизор заказчику. Впереди у нас еще много работ, связанных с ремонтом телевизоров.
Какие неисправности можно устранить самому
Полезные рекомендации от профессионалов на случай если выключился экран телевизора, а звук есть:
- Проверьте целостность соединительного кабеля. Если провод перебит или поврежден, замените его на новый.
- Увеличьте громкость на максимум, после этого черный экран может исчезнуть и ТВ начнет работать в привычном режиме.
3. На задней панели проверьте качество соединения антенного кабеля с соответствующим гнездом. Возможно, поврежден штекер.
4. Проверьте настройки телевизора, не исключено, что изображение пропадает из-за некорректно заданных параметров. Вернитесь к настройкам по умолчанию.
Представленные выше рекомендации актуальны только в том случае, если экран пребывает в рабочем состоянии. Как это проверить? Включите телевизор, если сразу после запуска появилась заставка, а потом исчезла, значит, проблема кроется в неправильных настройках или соединении (в этом случае многое зависит от источника сигнала). Подобного рода неполадки пользователи смогут ликвидировать самостоятельно.
Если после включения Смарт ТВ картинка исчезает, а звук пропадает, то в первую очередь нужно проверить работоспособность провода. Сделать это можно с помощью программы Moninfo. Софт предназначен для проверки качества передачи различных сигналов (аудио, видео).
Если программное обеспечение обнаружит нарушения, то значит, проблема заключена в соединяющем кабеле. Чтобы проверить качество видеосигнала, следуйте простой пошаговой инструкции:
- На пульте дистанционного управления нажмите на кнопку с иконкой в виде домика.
- Зайдите в меню настроек.

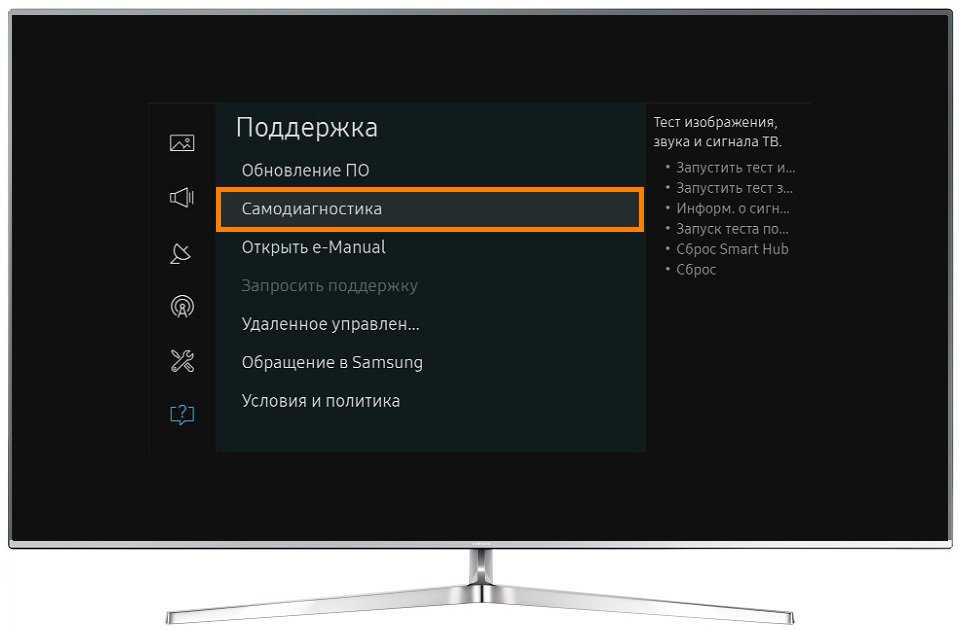

- Выберите раздел «Поддержка», а потом вкладку «Самодиагностика».

- Активируйте команду «Запустить тест изображения».
- После окончания диагностики появится список рекомендаций от компании Samsung, воспользуйтесь ими.
Рассмотрим также другие проблемы, а также проанализируем способы их устранения.
Изображение мигает или снизилась яркость.
Деактивируйте команду «Экономия энергии» или отключите режим «Eco».
Диагностика ТВ не выявила проблем.
Проверьте, правильно ли подсоединен кабель.
На экран транслируется слишком тусклое изображение.
Отрегулируйте яркость в меню «Дополнительные настройки».
Картинка разделена на две части, размыта и дрожит.
Используйте функцию «Avto Motion Plus».
Телевизор произвольно выключается.
Отключите все дополнительные функции, действие которых направлено на сохранение энергии.
Изображение искажено, появились помехи.
Проверьте качество приема сигнала, возможно, поврежден кабель или антенна.
Некорректная передача цветов.
Отсоедините антенный кабель, а потом подключите его снова.
Нарушения в цветовом балансе экрана.
Откатитесь к настройкам, установленным по умолчанию.
Вдоль кромок дисплея появилась пунктирная линия.
Измените разрешение, переключитесь на соотношение сторон 16:9.
Практически все типы неполадок можно устранить самостоятельно в домашних условиях. Без использования профессионального оборудования. Намного сложнее с аппаратными поломками, поскольку, чтобы заменить сломанную деталь, нужно разбирать телевизор.
Почему надо ограничивать ток светодиодов подсветки.
Пригодится для тех, кто хочет начать производить ремонт телевизоров своими руками. Предупреждаю, что замена подсветки весьма аккуратная и кропотливая работа, требующая не только внимания, но и опыта. Если нет уверенности в положительном результате вашего начинания, то лучше предоставить такую работу мастеру с опытом разборки панели и замены светодиодных планок. Если всё-таки вы решились на самостоятельный ремонт, то не забудьте по окончании ремонта сделать доработку БП.
Из проведённых маркетинговых исследований доказано, что из стоящих рядом телевизоров, покупатель выберет самый яркий и насыщенный, хотя будет уверен, что выбрал «самые натуральные цвета». Для увеличения продаж своих брендов, производитель умышленно завышает ток светодиодов подсветки тем самым привлекая взгляды покупателя. К сожалению для потребителя, такой изыск от производителя иногда обходится слишком дорого. Потребляя большой ток, светодиоды перегреваются и выходят из строя. Экран телевизора гаснет, а посветив фонариком, иногда можно увидеть силуэты изображения. Пришёл момент ремонтировать или менять подсветку телевизора. Лучший способ — полностью заменить планки подсветки. Вариант хороший, но самый дорогой. Есть и другие варианты — замена только неисправных планок подсветки или ремонт планок подсветки заменой светодиодов. Это дешевле, но менее надёжно. Однако в любой ситуации, после восстановления подсветки необходимо доработать блок питания телевизора, уменьшив ток, потребляемый светодиодами. Ниже будут описаны способы таких доработок. Информация о доработках получена из сервисных бюллетеней производителей, личного опыта, и нарыта на просторах интернета. Обязательно проверена на личном опыте. Методы доработок драйверов подсветки будут пополняться. Пути могут быть разными, но цель одна — снизить потребляемый ток подсветки. Кстати, для человеческого глаза, такое изменение тока подсветки почти не заметно.
Первым делом информация из сервисных бюллетеней от Samsung. Заметьте, они сами вогнали телевизоры в экстремальный режим, а потом сами же рекомендуют снижать ток.Доработка необходима для уменьшения потребления тока светодиодными планками, и как следствие продление срока службы светодиодов. Пожалуйста, поделитесь своими наработками, замечаниями и предложениями в комментарии к странице. Если вам пригодилась информация, приведённая ниже, то в качестве благодарности перейдите, пожалуйста на главную страницу.
Основные неисправности блока питания
Любая неисправность блока питания телевизора будет влиять на работоспособность ТВ. И самые частые поломки телевизоров связаны именно с этой деталью. Причин тут может быть несколько:
- Неправильные условия эксплуатации;
- Нарушения климатических режимов;
- Недобросовестная сборка техники;
- Дилетантское вмешательство.
Первое, чего не любит эта техника – это резких перепадов температур и влажности. Если вы купили телевизор зимой и занесли его в радикально тёплое помещение, нельзя его тут же включать в сеть и приступать к просмотру телевизионных каналов. Внутри оборудования может образоваться конденсат, который может повлечь за собой выход из строя важнейших компонентов техники.
Многие поломки происходят в дешёвых телевизорах из-за экономии производителя на качестве деталей, микросхем и сборке. Также очень часто телевизоры ломаются после непрофессионального ремонта: разобрать смогли, а собрать всё правильно не получилось.
Чаще всего блоки питания выходят из строя по таким причинам:
- Перегорел предохранительный элемент (после грозы, например);
- Поломка в ключевых компонентах;
- Не хватает напряжения, чтобы телевизор запустился;
- Перегорел транзистор;
- Неправильное выходное напряжение в цепях.
Но не всё так страшно, как выглядит на первый взгляд. Найти поломку можно и самому, если следовать чёткому алгоритму поиска.
Информация из альтернативного источника:
SAMSUNG UE32F5020AK Версия AS01/ UE32F5000AK Тип панели (матрица): T320HVF03.0Материнская плата: BN94-06292P BN41-01955B, SEMS29, 25040CLSIP, F59L1G81A-25TIG, K4B1G1646G-BCKO х2, S24C256C, 24C02, LCX224, DRV612, NTP-7412S, Tuner: DNTS403EH105A BN40-00262AT-con: V320HVN03.0 CTRL BD, AUO-12309, AUO-G1422, P301-30, RT8901BPSU & Invertor: PSLF770S05A BN44-00605A, SEM5027A, S3310, 10NM60N, D9N40 х2, D4186, D4189Remote control: AA59-00741A
Причинами того, что на телевизоре Самсунг звук есть, а изображения нет, могут стать программные и аппаратные сбои. Почему возникают такие поломки? Перепады напряжения, механические повреждения, неправильно установленные приложения или обновления – все это может привести к некорректной работе ТВ.
Если телевизор перестал работать, то это не означает, что нужно обращаться в сервис-центр. Некоторые неполадки можно устранить самостоятельно. Сейчас проанализируем основные причины появления проблем с изображением, а также изучим способы устранения возникшего сбоя.
LED TV Samsung UE32F5300AK нет изображения, звук идёт. | Remprof56
В ремонте LED TV Samsung UE32F5300AK с заявленной неисправностью — нет изображения, звук идёт.
При детальном осмотре выявилось, что под абсолютно черным экраном всёже работает светодиодная подсветка. Но всё по-порядку.
Состав: Main: BN41-01958, Модуль питания: BN44-00605A, T-CON: RUNTK 5351TP 0055FV, Panel: CY-HF320BGSV1V, Tune: BN40-00262B
Пультом управляется. Замер всех напряжений с БП не выявил отклонений от нормы в соответствии с сервисным мануалом. Подозрение естественно пало на тайминг контроллер панели (T-CON) RUNTK 5351TP 0055FV .
Замер напряжений на контрольных точках T-CON показал их полное отсутствие, было только VIN- 12.7v. Предохранитель целый. Прозвонка на КЗ в основных контрольных точках напряжений на T-CON, ничего особенного не показала. Шлейфы от стекла поочередно отстегивались, но экран оставался чёрный. Изучив даташит на DC/DC -контроллер ISL98602 IRAAZ стало ясно, что это он виновник неисправности T-CONа. Но при тщательном осмотре платы T-CON под микроскопом был ещё выявлен обрыв резистора нулевика от вывода 14 на землю. Вместо него была установлена перемычка, но это не решило проблему.
Поиски ISL98602 IRAAZ заняли много времени. Как известно официалы Samsung таких услуг не оказывают. В лучшем случае T-CON — RUNTK 5351TP 0055FV, может быть поставлен только вместе с панелью CY-HF320BGSV1V в комплекте. Печально, но таковы правила установленные производителем. Как всегда выручают надёжные и проверенные поставщики. Стоимость ISL98602 IRAAZ копеечная по сравнению с панелью. Приобретённая партия этих микросхем оказалась очень даже качественной. Произвели её замену на инфракрасной паяльной станции, в соответствии со всеми требованиями.
Первое включение отремонтированного T-CON, показало, что появились все напряжения:
VIN = 12.4v, VGH = 36.14v, VGL = -6v, на L201 VCC = 3.3v, на L202 VCC = 1,2v – норма, VLS = 15.5v, при этом ничего не греется и самое главное на экране появилось изображение. Ни каких подгонок напряжений не пришлось производить. Прогон после ремонта обязателен в течение 24 часов. Гарантия 3 месяца.
Помятуя о причудах работы светодиодной подсветки в этом LED TV – в обязательном порядке производим доработку драйвера подсветки в соответствии с рекомендациями производителя (но это уже другая тема, и сейчас рассматривать её не будем).
SAMSUNG UE32M5000. Ремонт, схема, сервис
SAMSUNG LEDModel: UE32M5000 UE32M5000AK
Chassis/Version: XA01
Panel: CY-JM032BGER2V
LED backlight: V7DN-320SM1-R1(17,03,16)
T-CON: HV320FHB-N10 HV480Fh3-600 47-6021043
LED driver (backlight): integrated into MainBoard
PWM LED driver: BD9413F
Power Supply (PSU): A5919_FSM Adapter 19V 3,17A BN44-00838A A5919_FSM
MainBoard: BN41-02582B BN94-12042A
IC MainBoard: CPU: SENK20-MS, NAND ESTM NT17L 2M
Тuner: BN37-00013A
Control: Remote: AA59-00741A, IR: BN41-02477A A38694E
Возможные неисправности
— Телевизор SAMSUNG UE32M5000 не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания Adapter.
Внешний блок питания Adapter 19V 3,17A BN44-00838A A5919_FSM не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы BN41-02582B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты CPU: SENK20-MS. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
При подозрении на неисправность тюнера BN37-00013A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG UE32M5000 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
