Совместимость майн плат Samsung Ku и Mu
При ремонте телевизора Samsung из модельного ряда KU 6 серии? c неисправностью материнской платы,возникли некоторые затруднения. О характерных проявлениях дефекта майн платы телевизора. Суть проблемы: После замены неисправной main платы на аналог от другой модели той же серии, с такими же: LCD панелью, типом шасси и номером main board, получается изображение с искажением цветопередачи. Первым делом, естественно, телемастер попытается настроить телевизор в режиме sdm. Войти в сервисное меню телевизора, как обычно, через пду не получится. В моделях tv Samsung Ku и Mu производится через мобильное приложение на смартфоне или планшете. Но и выбор соответствующей для данной тв модели кодировки изображения, в соответствующих настройках сервисного меню, положительного результата не даст. Надо отдать должное инженерам компании Samsung, разработавшим такую защиту от замены main board , внедрение которой несёт прямую экономическую выгоду для компании. Но решение есть у любой задачи. Данный случай — не исключение. Для того, чтобы исправить цветопередачу, необходимо внести изменения в расстановку опционных резисторов в схеме материнской платы телевизора, согласно таблице на печатной плате main board.
Часто задаваемые вопросы
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
Как подключить универсальный пульт дистанционного управления к телевизору? Проверенный
Чтобы настроить универсальный пульт дистанционного управления, вам нужно знать номера моделей и названия брендов пульта и телевизора. В инструкции к пульту дистанционного управления вы найдете список кодов, соответствующих различным брендам и номерам моделей.Это было полезно (3966)
Я хочу подключить динамик к своему светодиодному телевизору через HDMI, какой порт мне следует использовать? Проверенный
Вам необходимо использовать порт HDMI-ARC, который специально предназначен для подключения аудиооборудования.Это было полезно (1858)
Имеет ли значение, к какому порту HDMI я подключаю свое устройство? Проверенный
Как правило, вы можете подключить такое устройство, как проигрыватель Blu-ray или игровую консоль, к любому порту HDMI. Затем устройство можно использовать, выбрав соответствующий канал HDMI на вашем телевизоре.Это было полезно (827)
Как мне измерить дюйм своего светодиодного телевизора? Проверенный
Измерение дюймов на светодиодном телевизоре осуществляется путем измерения диагонального расстояния, например, между верхним левым углом и нижним правым углом экрана (а не краем). Один дюйм равен 2,54 сантиметру, поэтому, когда вы измеряете 99 сантиметров, это означает, что ваш светодиодный телевизор имеет размер 39 дюймов.Это было полезно (812)
Будет ли мой пульт дистанционного управления работать с другими моделями телевизоров той же марки? Проверенный
Часто пульт дистанционного управления телевизором работает и с аналогичными моделями той же марки. Однако необычно, что он будет работать на всех моделях этой марки. Для этого больше подходят универсальные пульты дистанционного управления.Это было полезно (412)
В чем разница между ЖК-дисплеем и светодиодом? Проверенный
В обоих методах используется ЖК-экран, который сам по себе не излучает света. Разница в освещении за экраном. В ЖК-экранах это делается с помощью CCFL (люминесцентная лампа с холодным катодом), а в светодиодах используются светодиодные лампы.Это было полезно (401)
Можно ли самостоятельно восстановить битый пиксель? Проверенный
Следует различать битые и застрявшие пиксели. Застрявший пиксель остается цветным, и чтобы его восстановить, нужно слегка надавить прямо на этот пиксель, до тех пор пока он сам не восстановится. Битый пиксель всегда черного или белого цвета, и его невозможно починить самостоятельно.Это было полезно (322)
Что означает HDMI? Проверенный
HDMI означает мультимедийный интерфейс высокой четкости. HDMI — это соединение для передачи высококачественного видео и звука с одного устройства на другое.Это было полезно (271)
Почему рядом с цифрами на пульте дистанционного управления есть буквы? Проверенный
Некоторые настройки телевизора могут требовать ввода букв. На кнопке обычно есть три буквы или другие символы. Если требуется ввод букв, вы можете нажать эту кнопку один раз для первой буквы, дважды нажать для второй буквы и нажать 3 раза для третьей буквы. Таким образом, текст можно писать с помощью минимального количества кнопок.Это было полезно (250)
Как правильно очистить светодиодный телевизор? Проверенный
Выключите телевизор и сотрите пыль и грязь с экрана салфеткой из микрофибры. Не используйте бумагу, это может вызвать царапины. Не нажимайте слишком сильно, иначе вы можете повредить пиксели. Используйте специальное моющее средство или приготовьте его, смешав 1 часть уксуса с 1 частью воды. Смочите ткань в моющем средстве и очистите экран. Убедитесь, что ткань не слишком влажная. Пятна удаляйте вращательными движениями. Вытрите экран второй тканью из микрофибры, чтобы не было полос.Это было полезно (248)
Что такое контрастность? Проверенный
Контрастность показывает, насколько самая светлая точка белого цвета отличается от самой темной точки черного цвета. Например, контрастность 400:1 означает, что самая темная точка черного цвета на экране в 400 раз темнее самой светлой точки белого цвета. Чем выше контрастность, тем выше резкость изображения.Это было полезно (248)
Какое расстояние между зрителем и экраном телевизора является оптимальным? Проверенный
Это отчасти зависит от личных предпочтений каждого, но в качестве общего правила оптимальным расстоянием до экрана считается размер диагонали экрана, умноженный на 3. Для телевизора с диагональю 60 дюймов (152 см) оптимальным расстоянием до экрана будет 180 дюймов, или около 4,5 м.Это было полезно (248)
Разборка Led tv Samsung Ku и Mu серии

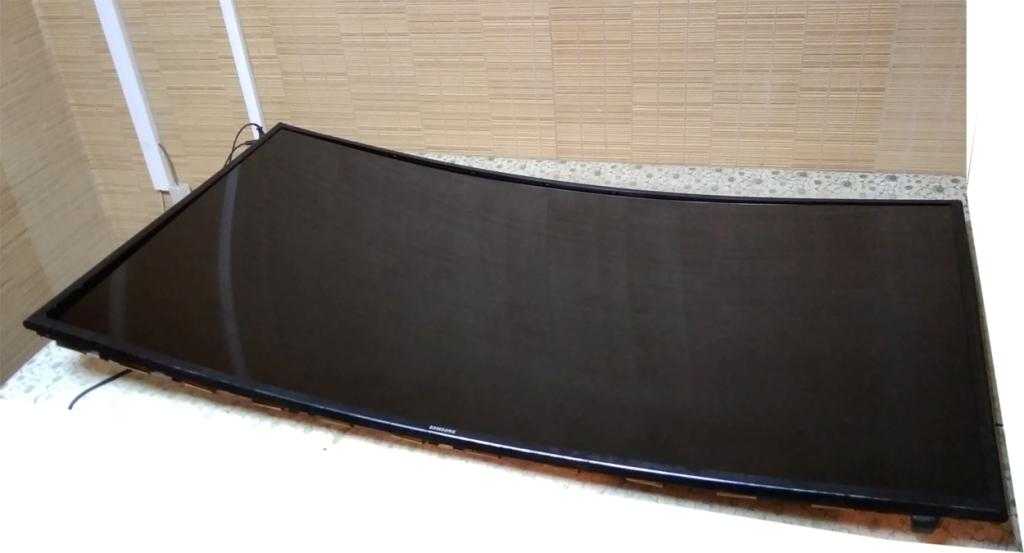

У Led tv Samsung 2016, 2017 г.в., из модельного ряда Full HD телевизоров Ue. k. и Ue. m. (Samsung Ue_k5100, Ue_m5550, Ue_m6500), а также у Led tv Samsung с Ultra HD (или 4К) разрешением матрицы (Samsung Ue_ku 6 серии и Ue49mu6000 и 8 серии), корпус собран без метизов, на защёлках. У телевизоров модельного ряда MU 2017 года экран изогнутый (curve). Прямая жк панель (стекло) встроена в изогнутый корпус телевизора. Пластиковая крышка корпуса фиксируется защёлками. Получить доступ внутрь телевизора, например, для того чтобы заменить подсветку матрицы или выполнить диагностику материнской платы телевизора Samsung данного поколения, также как и при ремонте смартфона, необходимо извлечь панель, которая зафиксирована (защёлкнута узкой рамкой). При этом риск повреждения матрицы, не говоря о фиксирующей рамке, достаточно велик. Поскольку рамка — это не только декоративный элемент, но и фиксирующая Lcd панель деталь, то её поломка нарушит целостность конструкции корпуса телевизора Samsung серии KU или MU. Крышка может не встать на место. Повредить матрицу при демонтаже, например, для ремонта подсветки телевизора, может даже опытный телемастер. Таким образом, производитель максимально усложнил задачу по разборке телевизора Samsung данной серии для ремонта. Доступ внутрь телевизора, например, для ремонта подсветки, конструкцией корпуса в Led tv Samsung данного модельного ряда не предусмотрен. С точки зрения практичности, покупка телевизора Самсунг серийного выпуска K, KU, M, MU не рациональна. Кстати, мастера по ремонту смартфонов практикуют перед началом ремонта указывать в соглашении с клиентом пункт об исключении ответственности мастерской в случае повреждения жк дисплея в ходе ремонта телефона.
Ремонт подсветки телевизора SAMSUNG
Всем здравствуйте! Рад новой встрече на канале!
Сегодня у нас на ремонте телевизор Samsung UE32F6400AK Обнинской сборки (Калужская обл. )
Честно говоря на моей практике такое количество сгоревших светодиодов в Самсунге давненько не попадалось. СтоИт 5 линеек по 9 светодиодов = 45 штук. Из них остались полуживые только 3, остальные 42 пробиты на глухо! Зачастую такая проблема случается в телевизорах LG, там диоды пробиваются, а в Самунгах обычно обрыв. Но тут полная жесть.
Совместно с владельцем было принято решение о полной замене подсветки! Было куплено 5 линеек и заменено.
Немножко покажу и расскажу про разницу «родных» и купленных линеек.
Снятие линеек осуществляется нажатием сразу на два подпружиненных контакта на разъёме. А дальше просто вытаскиваются из железных зацепов на корыте.
Установка в обратном порядке )))
Чем мне понравились новые линейки. Жаль что не сфоткал, но расскажу так. На оригинальных ( которые стояли) с обратной стороны просто голый текстолит! А на новых этот текстолит уже фольгированный, что как-никак , но улучшает теплоотдачу.
И немного про свечение. Родные светодиоды , мне уже не раз попадались такие тв, имеют немного голубоватое свечение. При чём это не деградация кристалла , а их изначальное свечение! А новые линейки имеют чисто белый свет. Что в итоге , на мой взгляд, улучшило основную картинку телевизора.
Когда снял старые линейки, с другой стороны , на текстолите каждый светодиод был поджаренный! Какой-же ток на них прёт. Это кошмар!
Ну не буду воду лить. После замены линеек проверил свечение без матрицы.
И в конце как обычно убавляем ток подсветки! Блок питания BN44-00620, регулировка тока осуществляется переменным резистором установленном на блоке. Поворотом против часовой стрелки! Можно конечно ещё и резисторами побаловаться, увеличить номинал ,но как показывает практика резистора достаточно.
И как обычно фото того, что получилось )
После прогона телевизор отдан клиенту.
Если статья поможет в решении некоторых проблем, очень рад!
Приходите почаще, будет много интересного !
