Зная, как включить сервисное меню на телевизоре LG, можно сделать более точные настройки на ТВ. К основным функциям стоит отнести:

Параметры дисплея. После входа в соответствующий раздел можно увеличить / уменьшить масштаб с учетом предпочтений. Такая опция может быть полезной, если вы неправильно сделали настройки, или появились сбои в работе.
Спектр картинки. Такая настройка может потребоваться для восстановления нормального изображения. При этом заданные параметры могут сбиться из-за временных сбоев или ошибок самого владельца.
Звук. В сервисном меню телевизора LG можно изменить параметры звука. К примеру, если при нажатии на пульте кнопок «плюса» и «минуса» скорость переключения неактуальна. На этом же этапе можно настроить разные акустические эффекты, к примеру, эхо. Можно выполнить такие настройки, чтобы при установке максимальной мощности звук был максимально тихим.
Сброс. После входа в сервисное меню телевизора LG можно полностью сбросить ТВ к заводским настройкам. Такой шаг может быть полезен при появлении любых сбоев в работе, к примеру, зависанию устройства.
Встроенные опции. С помощью инженерного раздела можно настроить разные параметры Смарт ТВ.

Важно учесть, что все сделанные изменения проводятся на личный страх и риск, а в дальнейшем могут привести к нерабочему состоянию. Перед тем как делать правки, рекомендуется зафиксировать имеющиеся установки или сделать фотографию, чтобы в случае необходимости вернуть все на место

Если же введены некорректные значения, может потребоваться перепрошивка.

Как видно, сервисное меню телевизора LG — полезная опция, но использовать ее необходимо аккуратно и со знанием дела. Ошибки при вводе параметров могут привести к сбоям в работе и необходимости установки нового ПО.

Что такое и для чего

Перед тем как попасть в сервисное меню телевизора LG, необходимо разобраться с его особенностями. Во всех ЛЖ предусмотрено встроенное (инженерное) меню, позволяющее менять основные параметры устройства. По сути, это расширенный режим, отличающийся от обычного экрана и базовых настроек.

После входа в сервисное меню телевизора LG важно быть готовым к работе на английском языке. Это связано с тем, что подобная опция не предназначена для обычных пользователей и не требует перевода

При этом установленная в настройках страна или язык не имеют значения. Несмотря на английский язык, разобраться с возможностями инженерной опции не составляет труда, а в крайнем случае стоит воспользоваться переводчиком.

Вход в сервис меню телевизора LG больше ориентирован на специалистов сервисного центра. Специалисты используют его для устранения программных сбоев и исправления ошибок в заводских параметрах. Использование настроек неопытными пользователями может привести к нарушению работы ТВ. Все действия выполняются владельцем на свой страх и риск.

Практика ремонта

Телевизор LG 32LF560V-ZC

Поступил в ремонт телевизор с заявленной неисправностью:

«Звук есть» «Нет изображения»

На включение реагирует, Изображения нет.

Произведено вскрытие и осмотр деталей.

Main EAX66203805(1.2) Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25 Ток подсветки: 0,25А Матрица (Панель) NC320DUN-VBBP3

Данные модели телевизоров чаще всего поступают в ремонт с неисправностью светодиодной подсветки. Подсветка в данном случае состоит из 18-ти светодиодов 6В 2Вт , три ленты по 6 штук. В неисправности подсветки можно убедится сделав замер напряжения на входе питания лент, у исправного блока напряжение должно составить около 119В.

Массовый выход из строя подсветки телевизоров этой серии обусловлен применением микросхемы BD559. Внятного даташита на данную микросхему я не нашел, однако сама микросхема свободно продается. Часть схемы с BD559 вы можете посмотреть в этой статье по ремонту LG 32LF562V-ZC.

Микросхему BD559 можно приобрести здесь: BD559.

При выходе из строя одного светодиода всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи. Такая особенность работы драйвера приводит перегреву транзистора Q803 и выходу его из строя. В данном случае перегрев вызвал прогорание текстолита в месте нагрева:

Нередко из строя выходит и сама микросхема BD559. Ремонт заключается в восстановлении схемы управления подсветкой а также замене светодиодных лент в сборе комплектом с обязательной доработкой блока питания EAX66171501 . В сервисных биллютенях компания LG рекомендует менять плату EAX66171501 целиком, видимо как раз в связи с перегревом деталей при выходе из строя подсветки. но если вам повезло, вы можете ограничиться лишь ремонтом подсветки.

Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:

Маркировка лент для LG серий LF LB LY:

6916L-2223A (A лента) 6916L-2224A (B лента) 6916L-1703B 1704B 6916L-2406A 2407A

Та же подсветка применяется в телевизорах: LG 32LF564U, LG 32LF560U, LG 42LF560V, LG 32LF562V, LG 32LF564V, LG 32LF560V.

Блок питания LGP32D-15CH1 EAX66171501

Доработка EAX66171501 аналогична статье по ремонту LG 32LF562V-ZC :

Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки. Меняем сопротивление R816 — 2,4 Ом на сопротивление 3,9 Ом. После переделки имеем ток подсветки 0,13А при включении и 0,11A в рабочем режиме:

Гарантийные обязательства производителя

Гарантийный ремонт и техподдержка телевизоров LG.

Срок службы телевизоров LG (5 лет) устанавливается изготовителем и указан в гарантийном талоне.Гарантийный срок – 12 месяцев со дня продажи, при соблюдении условий эксплуатации, транспортировки и хранения телевизора.

Авторизованные Сервисные Центры (АСЦ) LG, осуществляющие ремонт телевизоров LG по гарантии в Москве:

Фирменный Сервис-Центр LG, Площадь Победы, д. 2, стр. 2, 8(800)200-76-76, 8(495)933-60-90.ООО ТЦ ТАЛИОН СЕРВИС, Ленинский пр-т, д.60/2, 8(499)137-00-26, 137-00-96; Хорошевское шоссе, д. 24, 8(985)769-08-10.ООО ТРАНССЕРВИС-95, 1-й Варшавский проезд, 1А стр. 3, 8(495)744-0110.ИП Старский И. А. ул. Пивченкова, д. 1, стр. 3, под. 2, офис 2, т. (495) 215-51-46.

АСЦ LG, осуществляющие гарантийный ремонт телевизоров LG в Санкт-Петербурге:

ООО АСЦ Пионер Сервис, проспект Обуховской Обороны, д. 209, т. (812) 600-11-97; Лиговский проспект, д. 52, 8(812)324-75-33; пр. Просвещения, д.87, к. 1, пом. 33Н, лит.А, т. (812) 642-8505.ООО ОРБИС, Витебский пр. 33/2, 812) 379-5655; Октябрьская наб. 60, 8(812)446-6171;

Дополнительные методы

Что делать, если описанные выше способы не помогли? Гаджет неожиданно отключился, перестал отвечать на нажатие кнопки включения или заряжаться – с большой вероятностью проблема кроется в механическом повреждении. Если ранее он упал или попал в воду, то имеет смысл обратиться в сервисный центр для диагностики.

Еще одна вероятная причина – выход из строя аккумулятора. Главный признак – быстрый разряд со 100 до 0 процентов до момента обнаружения неисправности. Для смартфонов со съемными батареями можно попробовать купить аналогичную и просто заменить. Если же корпус цельный, то без вмешательства мастеров обойтись не получится.

Телевизор lg синий экран что делать?

Вся правда о синем изображении на телевизоре

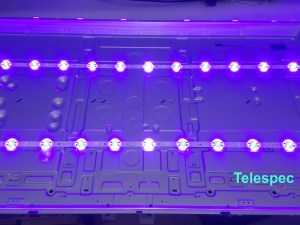

В последнее время бывает так, что смотришь-смотришь своего домашнего друга и видишь постепенно проявляющиеся синие пятна на экране телевизора LG, а потом и все изображение приобретает синий оттенок. Что делать? Как убрать это безобразие? А дело все в том, что посиневший экран никакими настройками не исправить, как ни крути. Поскольку сами светодиоды внутри матрицы телевизора LG стали светить синим цветом. Что за технология была применена фирмой — неизвестно, но желтая краска люминофора у этих аппаратов облетает за два, максимум три года с лампочек и оттенок их становится сине фиолетовым.

Нужно их менять. Конечно комплектом, а не только те, которые посинели. Придется вызвать мастера, так как разбирать телевизор самому до нитки с опасным моментом снятия матрицы крайне не рекомендуется. Можно просто из-за небольшой экономии лишиться любимого девайса порвав шлейф матрицы или расколов хрупкий экран. Некоторые владельцы руководствуются древним принципом: «За опыт сколько не заплати — не переплатишь» , однако спросите себя, оно вам надо? Тем более что эта процедура не так уж и дорога и телемастер до тонкостей знает как убрать синий экран на телевизоре LG.

Разница в свечении между новыми и дефектными светодиодами

Надо также отметить, что у этих моделей LG это едва ли не единственный дефект и ремонт вполне целесообразен, особенно если это смарт тв. Светодиоды меняются на надежные улучшенного типа и неисправность больше не проявляется.

Все краски вернулись!
