Практика ремонта

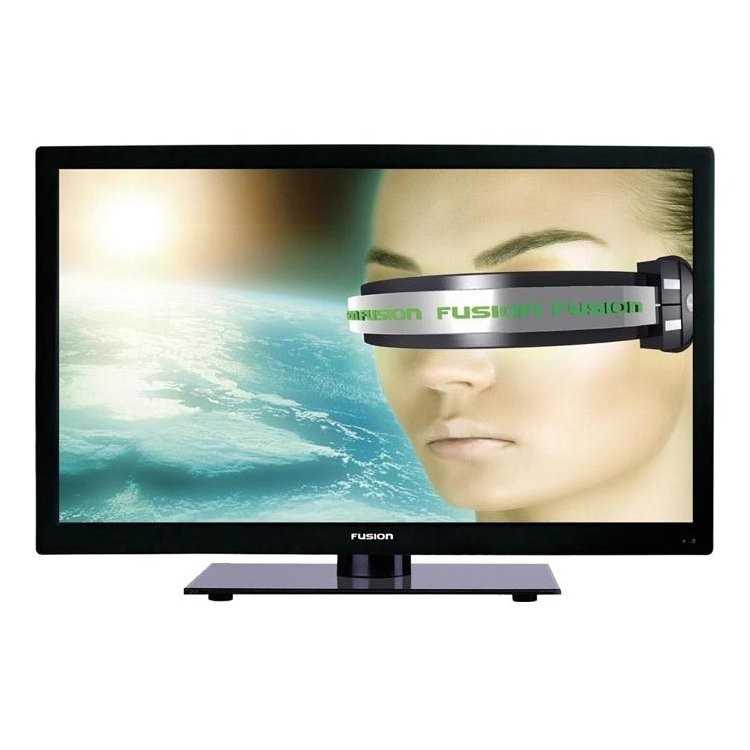

Телевизор FUSION FLTV-32B110T
Поступил в ремонт телевизор с заявленной неисправностью:
«Звук есть» «Нет изображения»
На включение реагирует, Изображения нет.
Произведено вскрытие и осмотр деталей.

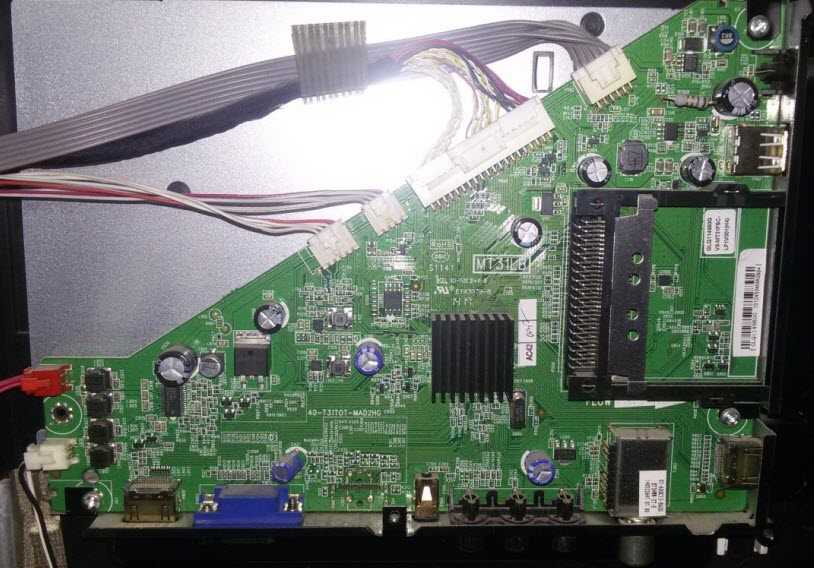

Телевизор собран на базе шасси TP.MS3663S.PB818
Fusion FLTV-32B110TMAIN: TP.MS3663S.PB818Led Driver: OB3353CPLED Strings: JS-D-JP32DM-061EC E32DM1000
Подсветка данной модели телевизора состоит из 2-х лент по 6 светодиодов, светодиоды 6 вольт 2 Вт.
Тестировние показало неисправность одного светодиода в нижней ленте (отмечен на фото крестиком).
После замены данного неисправного светодиода телевизор вернулся в рабочее состояние, однако в любом случае необходима замена всех светодиодов, либо лент в сборе. Ленты изготовлены на аллюминиевой подложке. Для замены пришлось использовать нижний подогрев.
TP.MS3663S.PB818 доработка, уменьшение тока подсветки.
Управление подсветкой реализовано драйвером OB3353CP. Доработка производится аналогично телевизоров с подсветкой на базе драйвера OB3350, алгоритм описан в статье по ремонту телевизора ORION OLT-39212.
В данном случае мы видим датчик тока в виде 3-х паралельных SMD резисторов 1R5 1R5 2R20 . Ток при этом составляет 290 mA.
Для уменьшения тока необходимо увеличить общее сопростивление датчика тока, а именно, для ограничения тока до 170 mA нужно удалить один резистор 1R5 (обозначен желтой стрелкой на фото ниже):
Также ток можно понизить через сервисное меню телевизора.
Вход в сервисное меню Fusion FLTV-32B110T: menu 1147.
Для у меньшения тока подсветки в сервисном меню заходим в «panel setting», далее «backlight» и понижаем значение этого параметра с 100 до 50.
Маркировка LED линеек JS-D-JP32DM-061EC
