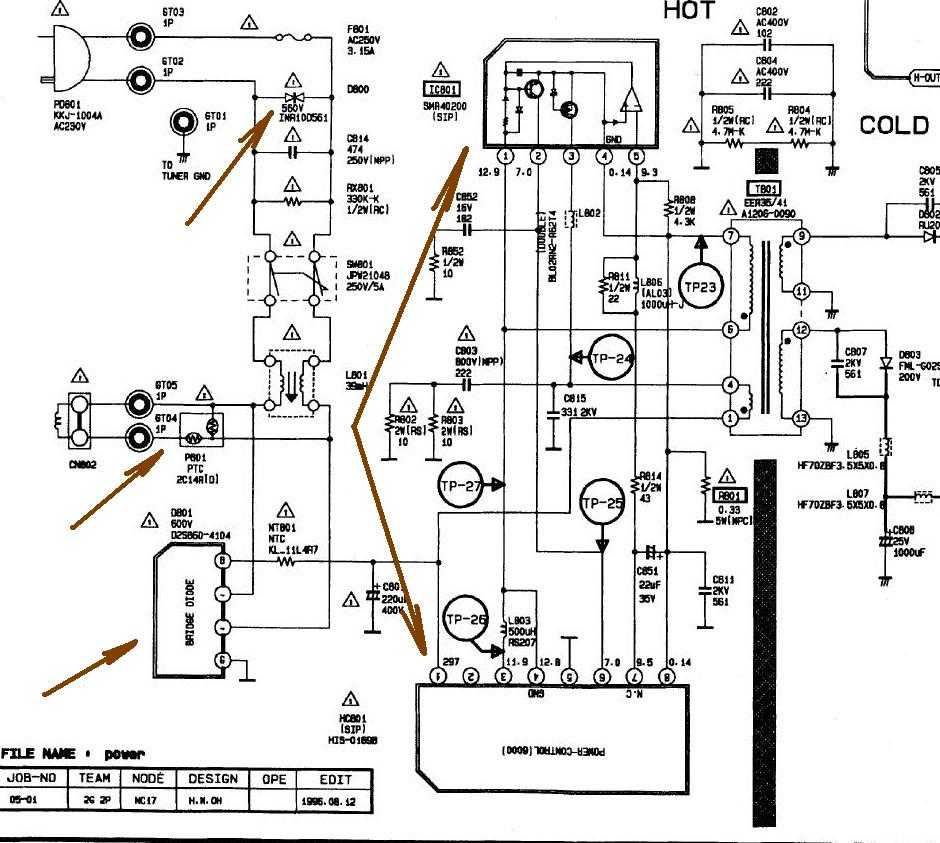

Принципиальная электрическая схема телевизора samsung

Для samsung UE32F5000AW UE32F5000AK UE32F5000AS ТВ светодиодный бары Замена D2GE 320SC0 R3 25299A 25300A светодиодный Экран Подсветка полосы

Меры предосторожности для покупателей перед покупкой

1. Разъем, длина (расстояние) и светодиодный-количество все в нашем описании, пожалуйста, убедитесь, что наша светодиодная лента подходит для вашего телевизора перед покупкой. Если нет, свяжитесь с нами, спасибо!2. Поскольку продукт будет обновлен, может быть небольшая разница между картинкой и товарами, которые вы получили. Но мы обещаем, что разъем и функция будут такими же, как и наше описание.3. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы.

4.Цена указана за комплект, во избежание разницы в цвете дисплея после замены (потому что яркость старой лампы подсветки будет снижена), мы рекомендуем вам приобрести полный комплект.

Обратите внимание, что эта лента подсветки подходит для обычных версий ТВ, но не для версий Full HD. Пожалуйста, подтвердите, что ваша версия телевизора перед покупкой

1. Нормальная версия отличается от HD версии светильник длины бара

Обратите внимание, что этот светильник подходит для обычной версии. Светильник-бар модели-D2GE-320SC0-R3

Дополнительная информация:

Подходящая модель монитора ТВ: дляSamsung UE32F5000AW UE32F5000AK UE32F5000AS 32 дюймов
Светодиодный светильник, модель лампы:D2GE-320SC0-R3 2013SVS32H 9 REV1.8 130 10 BN96-25299A BN96-25300A BN-27895A

В светодиодный Подсветка лампы Газа Особенности:

В соответствии сОригинал, Новый, не нужно модифицировать его, легко установить
Длительный срок службы, обычно длится более100000 часов
Длина изделия:650Мм
Каждый светильник состоит из:9 светодиодов
PCB светодиодный на алюминиевой основе, Алюминий более благоприятен для отвода тепла

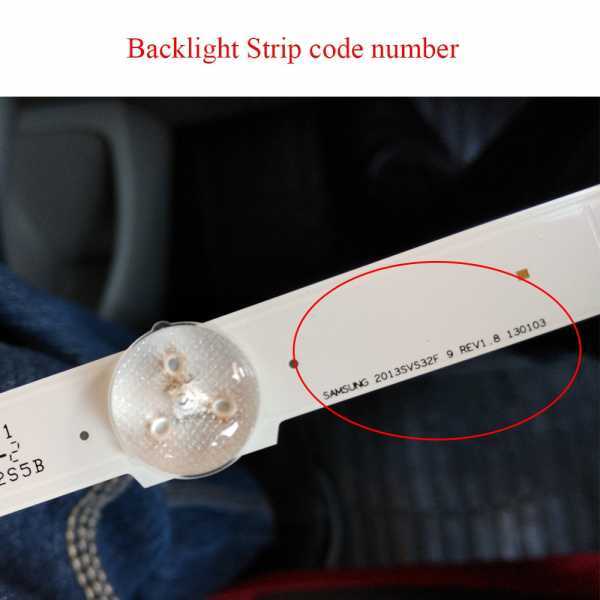

В ТВ модель на табличке за ТВ, светильник бар модель находится на светильник бар:

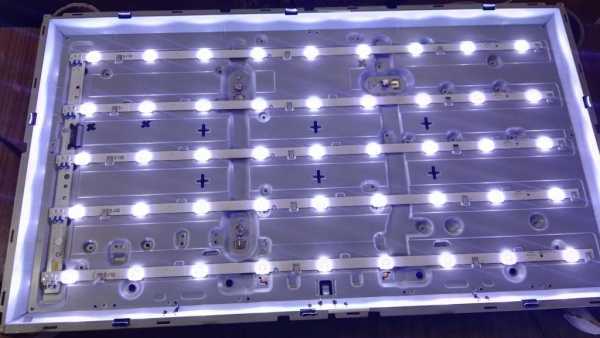

Покупатель установка на изображении:

Меры предосторожности и часто задаваемые вопросы:

Q1:Каковы распространенные признаки сбоя светодиодный подсветки?

A1:Могут включать в себя, но не ограничиваются: звук, но нет изображения, слабые изображения на экране (можно увидеть фонарь), мигающий/пульсирующий экран, мигающий светильник в режиме ожидания, отключение, темные/светильник на экране и/или кольца на экране. Другие части в телевизоре могут привести к подобным дефектам, но они являются обычными.

Рекомендуется, чтобы ваш телевизор был правильно диагностирован обученным профессионалом перед заказом каких-либо частей. Источники питания также могут вызвать отсутствие неисправности подсветки!

Q2:Как протестировать светодиодный индикатор?

A2:Напряжение постоянного тока может быть использовано для тестирования большинства светодиодный полосок на тестовых точках. Кроме того, у нас есть специальный светодиодный тестер, который не требует использования электроники

Q3:Вы предлагаете гарантию?

A3:Да, мы предлагаем 90 дней гарантии на все новые и б/у запчасти

Я установила новые светодиодные ленты, но разбила жк-экран во время сборки. Могу ли я вернуть их?

К сожалению, мы не можем принять возврат на любые детали, которые были установлены

Я разбила свой жк-экран во время сборки. Продаете ли вы жк-экраны?

SAMSUNG UE32F5000AK. Ремонт, схема, сервис

SAMSUNG LEDModel: UE32F5000AK

Chassis/Version: U85B

Panel: CY-HF320BGSV1V // HF320BGA-B1

LED backlight: D2GE-320SC0-R3 (12,12,27) LUMENS

T-CON: RUNTK 5351TP 0055FV // T320HVN03.0 32T36-C08

LED driver (backlight): integrated into PSU

PWM LED driver: SEM5027A

MOSFET LED driver: D9N40, 3N40K

Power Supply (PSU): BN44-00605A

PWM Power: S3310 (NCP1200D60)

MOSFET Power: STF10NM60N

MainBoard: BN41-01955A

IC MainBoard: CPU: SEMS29; DRAM: K4B1G1646G-BCKO; SPI Flash: W25Q40BL; EEPROM: S24C256C; Sound: NTP7412S

Тuner: DNTS403Eh205A (BN40-00262A)

Control: Remote: AA59-00741A, IR: A26411B (BN41-01976B )

Общие рекомендации по ремонту TV LCD LED

В случае, когда UE32F5000AK не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания BN44-00605A. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате. В таком случае, при ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .

Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора , которую желательно проверить заменой.

Если у SAMSUNG UE32F5000AK нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели CY-HF320BGSV1V, либо преобразователя их питания — LED-драйвера. Иногда при включении изображение может появляться и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы — фильтра по питанию Лед-драйвера и всех вторичных выпрямителей модуля питания.

Типовым дефектом панелей CY-HF320BGSV1V и HF320BGA-B1 является выход из строя светодиодов. Подробное о способах данного ремонта описано на странице Ремонт подсветки. Замена светодиодов.

Если неисправна материнская плата BN41-01955, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение (ПО). Иногда проверить исправность MB можно только заменой.Ремонт платы и замена микросхем CPU: SEMS29 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Внимание владельцам! Попытки самостоятельного ремонта телевизора SAMSUNG UE32F5000AK не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Одна из типовых неисправностей SAMSUNG UE32F5000AK часто возникает в LED панели CY-HF320BGSV1V производителя Samsung.Внешние проявления: отсутствует изображение, не работает подсветка. LED-драйвер выдаёт максимально напряжение для питания светодиодов. Обычно неисправными оказываются сами светодиоды, которые при проверке оказываются либо в обрыве, либо с пробитыми внутренними стабилитронами.

Ремонт подсветки в телевизоре Samsung UE32F5300AK. Видеоинструкция по доработке блока питания BN44-00605A L32SF_DSM PSLF770S05A. Делаем ограничение тока подсветки.

Введение

Разговор в этот раз будет про ремонт телевизора Samsung UE32F5300AK. Как обычно чинить будем типовую неисправность. Одна из основных типовых болезней в этой модели телевизора выгорание светодиодной подсветки.

Так же в качестве подарка нашим читателям записали видеоинструкцию по доработке блока питания BN44-00605A L32SF_DSM PSLF770S05A.

Рекомендуем статью РЕМОНТ ТЕЛЕВИЗОРОВ SAMSUNG В МИНСКЕ

Диагностика

Поломка как всегда диагностируется очень легко. Светим на экран фонариком и наблюдаем проступающий силуэт картинки. Замеряем напряжение на драйвере подсветки. Если оно есть, приступаем к вскрытию матрицы.

Разбираем телевизор

В этой процесс ни чем не отличается от прочих телевизоров. Работаем аккуратно, не спешим.

Снимает рамку, стараясь не треснуть довольно хрупкий пластик. Если будете снимать рамку при помощи скальпеля или отвертки. Не повредите боковые драйвера матрицы.
