Как правильно обжать кабель rj 45 даже без клещей + смотри тест

Тип кабеля или способ его обжать

Их существует два:

Прямой
, — для соединения порта сетевой карты со свитчем/хабом.
Перекрестный
, (Crossover
) — для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов/свитчей

В большинстве случаев достаточно использовать прямую последовательность обжима.

Если Вы не уверены в том, какой именно тип использовать Вам, то узнайте в тех поддержке Вашего провайдера в каком порядке должны быть жилы;
Если Вы хотите соединить 2
компьютера напрямую, то используйте перекрестный тип; Если Вы хотите подключить компьютер к хабу/свитчу/ , то достаточно использовать прямой тип.

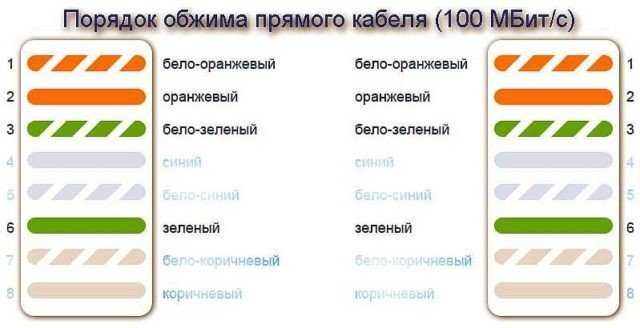

Схема обжимки прямого кабеля

Схема обжимки перекрестного кабеля

Итак, после того как Вы определились со схемой, надо выстроить наши жилы (проводки) в одном из вышеперечисленных положений. После этого нужно выровнять жилы так, чтобы они были максимально параллельно и близко друг к другу, а именно, дабы нигде не расходились ни сами жилы, не их кончики.

После этого аккуратно, плавно, нежно и медленно вводим провода в коннектор, тщательно контролируя процесс, а именно, следя за тем, чтобы цвета не перепутались или две жилы не залезли в одну дорожку.

Удачно введя в оба коннектора, разложенные и разровненные заранее жилы, мы засовываем их (коннекторы) в кримпер и крепко зажимаем рукоятки.

Если всё сделали правильно и осторожно, то провод готов и теперь вопрос как обжать кабель не должен вставать перед Вами. В случае с отверткой все несколько сложнее

Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом)

В случае с отверткой все несколько сложнее. Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом).

Трудность в том, что у Вас может выпасть провод, когда Вы уже зажмете защелку, или если жила не дошла до защелки, а Вы ее уже продавили. Тогда придется использовать другой коннектор, ибо этот сломан.

Грамотный обжим витой пары на 4 жилы: схема

Опрессовка или распайка кабелей требует того, чтобы был использован специальный инструмент. Для обжима кабеля пользуются кримпером. Можно использовать пассатижи. Обжиматель – это обжимное устройство, посредством которого можно провести обрезание кабеля, удаление внешней оболочки и обжим вилки RJ 45.

Пользоваться таким устройством очень просто и с его помощью можно провести точное позиционирование разъемов и обжимных головок. В обжимном инструменте есть 8 позиционная обжимная головка, что позволяет соединить любые 4 пары с ключевыми и не ключевыми модульными разъемами.

Не менее востребованным профессиональным инструментом считается НТ-500+НТ-308, которые используются, чтобы подсоединить коннекторы RJ 45, RJ-12/11 и зачистить витую пару компании Hanlong. Чтобы провести введение провода в сетевые розетки нужно также соблюдать определенный стандарт, основываясь на присутствующей маркировке. Чтобы разделять провода в полости розетки или патч-панели, нужно такое приспособление как нож 110 или Крон.

Виды цветовых схем обжима LAN кабелей

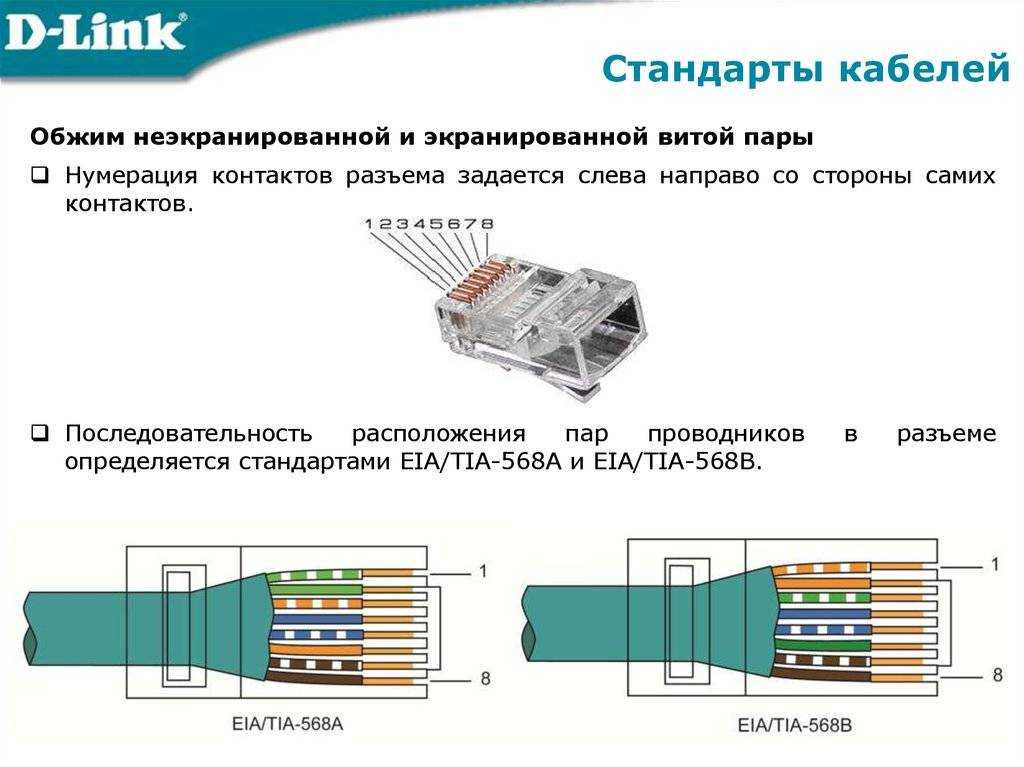

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Конструктивные отличия

Современная сетевая проводка может быть как с защитной оболочкой, так и без неё. Первый вариант всегда отличается тем, что изделие покрывается специальной оплёткой или же экраном из фольги. Защита может наноситься производителем сразу на весь кабель либо на каждую жилу отдельно. Если процедура прокладки будет осуществляться в самом помещении, тогда можно смело покупать неэкранированный провод с маркировкой UTP или же с качественным общим экраном из алюминиевой фольги FTP. Если же кабель будет расположен на улице, тогда своё предпочтение лучше отдать универсальному изделию с металлической оплёткой SFTP.

Если по всей трассе витая пара РЖ-45 идёт параллельно с электрической проводкой, тогда целесообразнее всего взять специализированную модель с защитой каждой пары. За счёт наличия двойного экрана длина такого провода может превышать отметку в 90 метров.

В продаже также можно встретить одножильную и более мощную многожильную витую пару. Первый вариант отличается плохой гибкостью, но более приемлемыми характеристиками (сигнал можно передавать на дальние расстояния). Помимо этого, одножильный кабель гораздо лучше переносит обжим, за счёт чего его активно используют для подключения интернет-розеток. Фиксация изделия происходит в момент прокладки.

Многожильная проводка отлично гнётся, но отличается более высоким процентом затухания. Такой кабель гораздо легче прорезать в процессе обжима, но довольно сложно правильно вставить в коннектор. Применяется в тех условиях, где важна гибкость изделия. Большинство производителей выпускают кабель с четырьмя и восемью жилами. В соответствии с современными стандартами при скорости интернета 100 Мб/сек можно использовать двухпарные провода. Если же устройство работает на более высокой частоте, тогда нельзя обойтись без кабеля с восемью жилами.

Для стабильного подключения к интернету нужна проводка категории не ниже САТ5 (можно даже САТ6 и 6а). Все эти обозначения обязательно выбиваются на защитной оболочке изделия

Не менее важной считается форма кабеля и цвет защитной оболочки. Чаще всего можно встретить серую витую пару, но есть и ярко-красный вариант. Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению

Ярко-красную витую пару лучше всего использовать в деревянных домах

Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению. Ярко-красную витую пару лучше всего использовать в деревянных домах.

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

кабель RJ-45 с исправными витыми парами. Он имеет много названий и вариаций: UTP – кабель без экрана защиты (Unshielded Twisted Pair), FTP – провод с экраном из фольги (Foiled Twisted Pair), STP – аналог FTP, только защитное покрытие для каждой пары отдельно (Shielded Twisted Pair). Провода витых пар делятся на шесть категорий, чем она выше, тем лучше характеристики кабеля. Самый распространенный шнур пятой категории (CAT 5). Главный критерий качества электропровода – четкость и яркость краски на витых парах проводника. На некачественном кабеле цвета едва различимы – это доставит массу неудобств при подключении;

Кабель для интернета rj-45

коннектор RJ-45. Второе название 8P8C (8 Position 8 Contact). Их можно купить в любом специализированном магазине;

Коннектор к кабелю

обжимные клещи или кримпер. С их помощью можно сэкономить время и упростить себе работу. Они бывают разных форм, с лезвием для зачистки изоляции или без них. Некоторые имеют возможность обжимать и провод телефонной линии

Самое важное свойство этого инструмента – равномерное сжатие всех проводов. Чтобы через 5 минут кабель не выпал из коннектора по причине плохой обжимки

Инструмент для обжима или кримпер

Обжатие провода RJ-45

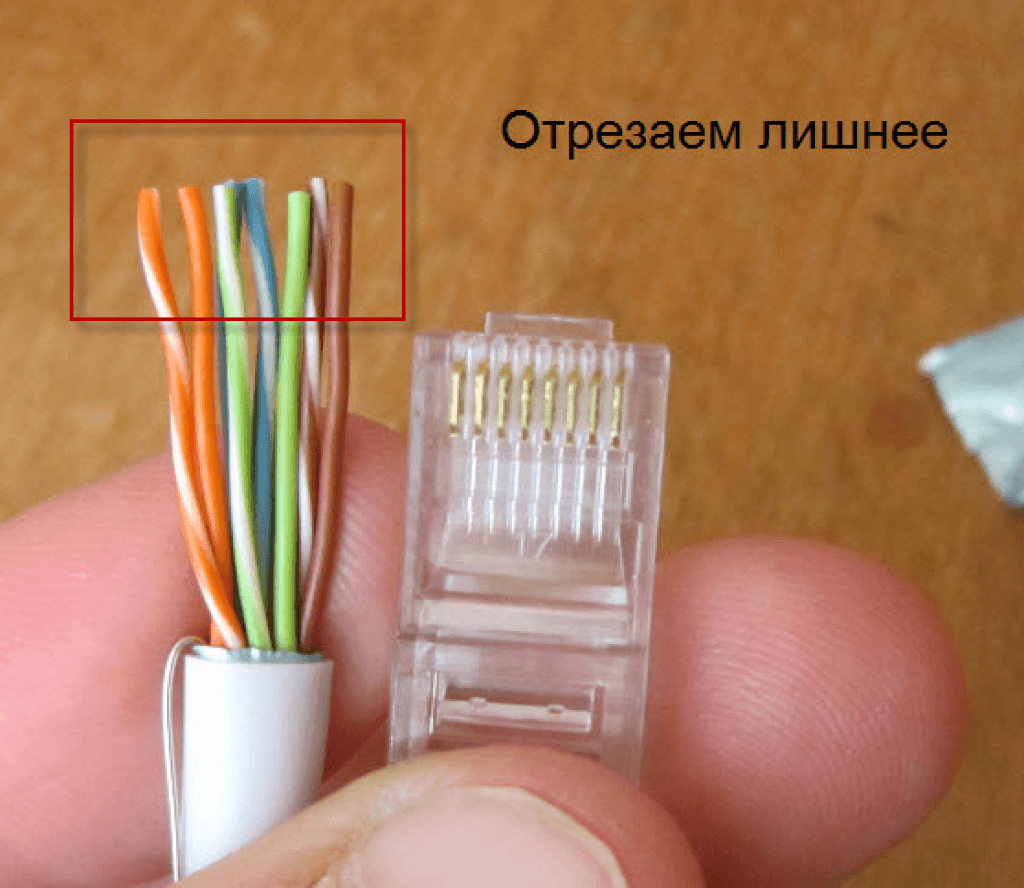

Перед тем, как обжимать разъемы, отрежьте (клещами) кусок кабеля нужной длины под прямым углом, так, чтобы все проводники были ровные.
С каждой стороны снимите внешнюю оболочку изоляции на 2,5 – 3,5 см. Только не повредите изоляцию самих проводников!

Зачищенный и подготовленный провод

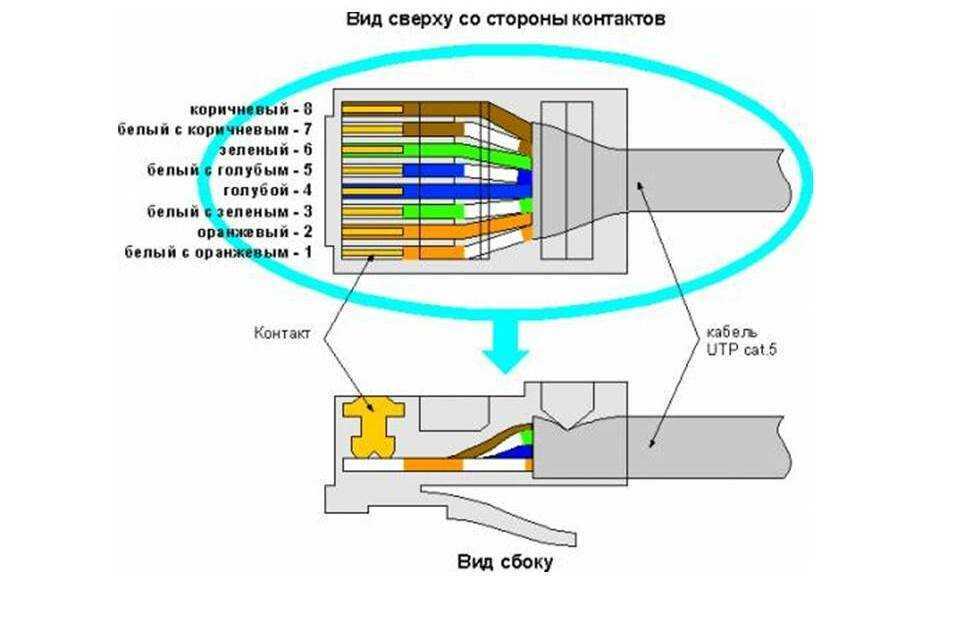

Подберите жилы по цветам в правильной последовательности, согласно схеме обжима, которую вы выбрали. Для этого провода сначала расплетают и выравнивают. Затем они раскладываются в ряд в правильной последовательности и прижимаются плотно друг к другу. Концы провода откусывают кримпером на расстоянии 10 – 15 мм от края изоляции.

Провода сортированы по схеме EIA/TIA 568 B

Обратите внимание, какой провод не стоит покупать (слева), так как на нем тяжело отличить коричневый проводник от оранжевого, в отличии от аналога (справа)

Очень аккуратно одеваем коннектор в кабель. Нужно постоянно наблюдать за проводниками, чтобы они не перепутались и прошли в правильной последовательности. Проталкивайте жилы, пока они не войдут до конца и не упрутся в стенку разъема. Если вы все сделали правильно, проводники были отрезаны ровно, они все зайдут в разъем равномерно и до упора. Изоляция, при этом, окажется внутри корпуса. Если проводники вне коннектора не изолированы, обязательно вытяните их и обрежьте до нужной длины.

Как правильно подсоединять провода к коннектору

Когда кабель готов, осталось его только закрепить. Вставьте коннектор в соответствующее гнездо кримпера и до упора плавно зажмите рукоятку.
После обжатия, обязательно пошатайте провод рукой. Он должен крепко удерживаться в коннекторе.
Обжать другой конец кабеля аналогично схеме.

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

не всегда обеспечивает необходимое качество обжима;
увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

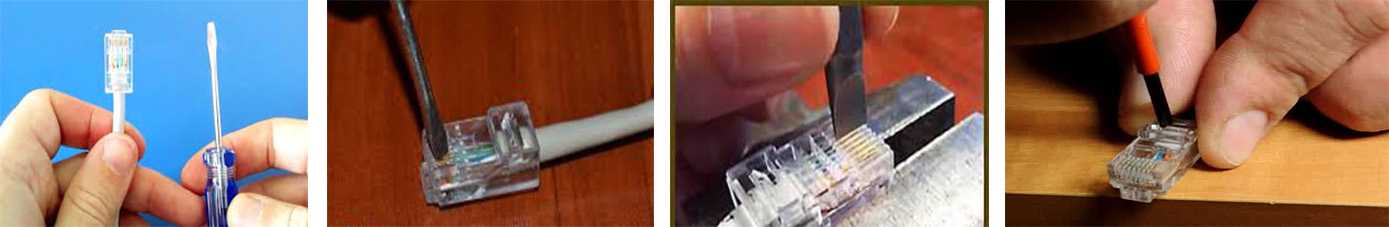

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Возьмите в руки отвертку и, осторожно нажимая, зафиксируйте защелку кабеля до тех пор, пока она не прекратит выступать из корпуса коннектора. Тогда кабель будет надежно закреплен в корпусе.. Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки

Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки

Осторожно нажимая отверткой, утопите вниз остальные контакты. Они должны пройти сквозь слой изоляции и закрепиться в проводящей жиле

Будьте очень аккуратны! Не повредите хрупкие пластины контактов.

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

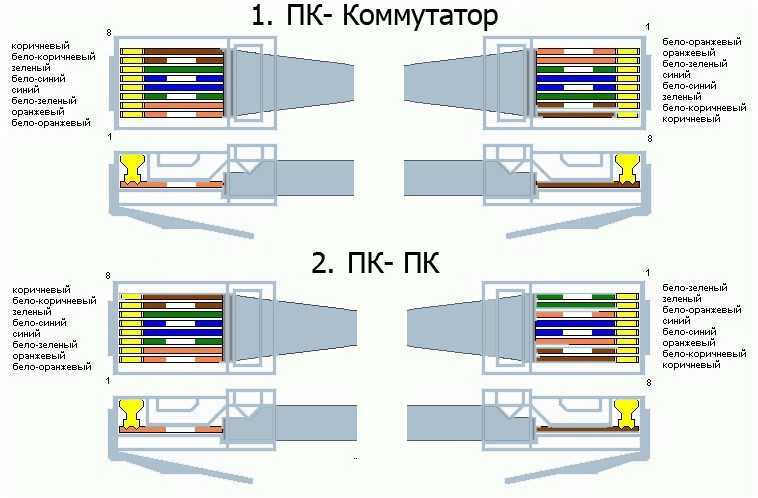

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

РС – Router (компьютер – маршрутизатор);
РС – Switch (компьютер – коммутатор);
Router – Switch (маршрутизатор – коммутатор);
Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6. Остальные – не используются

Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Настройка роутеров и модемов

Видео-инструкции
Настройка TP-Link
Настройка Tenda
Настройка Zyxel Keenetic
Xiaomi Mi Router
Роутеры D-Link
Всё про Wi-Fi
Сети и сетевые технологии
Ростелеком
Типичные проблемы и решения
Сброс настроек D-Link DIR-300
Пароли от WiFi роутеров и модемов
Как раздать WiFi с ноутбука
Как поменять IP адрес
Как узнать логин и пароль роутера
Как подключить Интернет через WiFi
Как узнать IP адрес роутера
Как увеличить скорость WiFi
Сброс настроек роутера ASUS
Как усилить сигнал WiFi роутера
Не удается получить доступ к сайту
Восстановление прошивки роутера
Настройка iptv на Asus
Где написан пароль от WiFi
Как зайти в настройки роутера
Как включить Вай-Фай на ноутбуке
Обжимка витой пары
Не работает Wi-Fi на ноутбуке
Открыть порты на Windows 10
Как проверить скорость Интернета
Не заходит в настройки роутера
Что такое роутер и зачем он нужен
Кнопка WPS на роутере
Сброс настроек

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновка): прямая (568B) и кроссоверная (568A).

Распиновка прямой витой пары соединяет различные устройства. Это схема «роутер-компьютер», «роутер-ТВ» и так далее. Особенностью прямого обжима является идентичное расположение жил в контактах обоих разъемов.

Перекрестное соединение или кроссоверное соединение (Cross-Over) необходимо, когда необходимо подключить однотипную технику. Это схема «маршрутизатор – маршрутизатор», схема «компьютер – компьютер» и так далее. Особенность в том, что на первом конце кабеля используется прямой тип, а на втором провода перекрещиваются.

8 жил

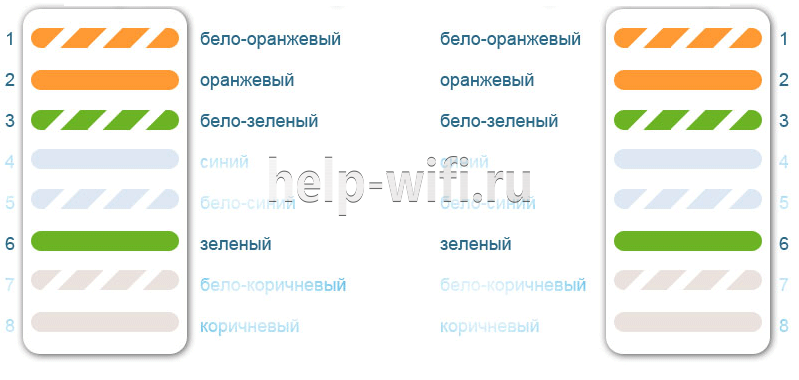

Порядок проводов для прямого обжима сетевого кабеля выглядит так:

белый и оранжевый;
апельсин;
белый и зеленый;
синий;
бело-голубой;
зеленый;
бело-коричневый;
коричневый.

Для поперечной опрессовки проводов используется следующая схема:

бело-оранжевый – бело-зеленый;
оранжевый – зеленый;
бело-зеленый – бело-оранжевый;
blue – синий;
бело-голубой – бело-голубой;
зеленый – оранжевый;
бело-коричневый – бело-коричневый;
коричневый – коричневый.

Разница в том, что здесь скрещиваются некоторые пары.

4 жилы

Четырехпроводное соединение типично для прямой 4-проводной обжимной цепи витой пары. Он позволяет передавать информацию со скоростью до 100 Мбит / с.Разъем остался прежним, с восемью каналами, но для удешевления сети используется четырехконтактный провод.

Порядок цвета для прямого обжима:

белый и оранжевый;
апельсин;
белый и зеленый;
пустой;
пустой;
зеленый;
пустой;
пустой.

4-проводной перекрестный или перекрестный кабель Ethernet:

бело-оранжевый – бело-зеленый;
оранжевый – зеленый;
бело-зеленый – бело-оранжевый;
пустой;
пустой;
зеленый – оранжевый;
пустой;
пустой..

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

Замеряем от края 20 мм и удаляем изоляцию провода.
Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

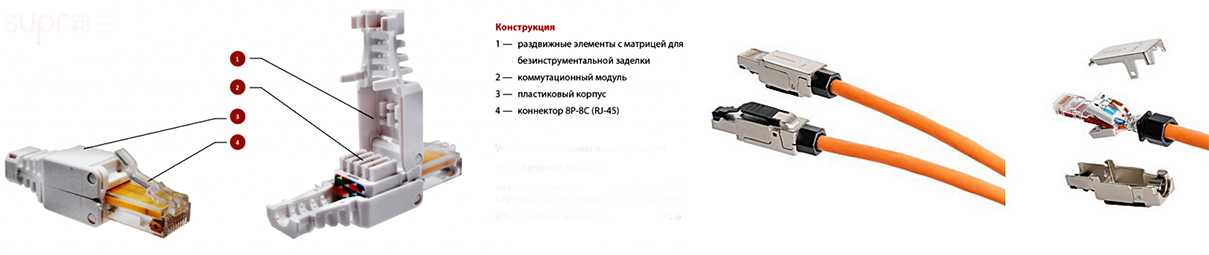

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет.
Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Он используется для соединения порта сетевой карты с сетевым оборудованием (коммутатором, концентратором, маршрутизатором).

Обжим EIA / TIA-568A.

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Обжим EIA / TIA-568B (наиболее часто используемый).

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Перекрестный обжим

Используется для прямого подключения двух сетевых карт.

Обжим для 100/1000 Мбит / с, применяются стандарты EIA / TIA-568B и EIA / TIA-568A.

Компьютер – компьютер, свитч – свитч, хаб – хаб, роутер – роутер.

Четыре жилы

Другой вариант на 4 ядра – это тот случай, когда их всего 2 пары. Стандарт делается так:

Вся хитрость грамотной распиновки заключается в том, чтобы совместить провода с обеих сторон кабеля, даже не зная, как был зажат разъем с другой стороны. Негласный стандарт, при котором вам не нужно запускать панель управления провайдером. Цифры 1-8 на картинках иногда выдавлены на розетки, это для тех, кто не хочет путать порядок.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами .

1. Применение гильз сечением меньше чем провод.

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

RJ 45: как обжать

Распиновка по цветам – это не просто схема подключения, а порядок, который позволит провести подключение и расключение контактов в грамотной последовательности. Чтобы заняться сбором сети, нужно разобраться с тем, какой вид провода должен подходить к определенному контакту в разъеме RJ 45. В данном случае берется за основу спецификация 100Base-TX или другими словами, применение стандарта за счет использования двух пар из 4 предполагаемых.

Чтобы лучше воспринять цвета и их предназначение, стоит обратить внимание на правила соединения шнуров с конкретными оттенками или, проще говоря, на то как именно должна соединяться витая пара. В ниже представленной информации в качестве первого провода идет стандарт обжима EIA/TIA-568A, а в качестве второго соответственно EIA/TIA-568B

В результате получаем схему
:

Зелено-белый и оранжево-белый;
Зеленый и оранжевый;
Оранжево-белый и зелено-белый;
Синий и синий;
Сине-белый и сине-белый;
Оранжевый и зеленый;
Коричнево-белый и коричнево-белый;
Коричневый и коричневый.

Это является и своеобразной таблицей разводки кабелей, в которой каждый провод соответствует определенному номеру контактов.
