Rj45: распиновка витой пары, различные схемы обжима

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

Снимаем верхнюю оплетку.
Расплетаем и выпрямляем провода.
Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

Как проверить патч-корд

Итак, вы упаковали свой первый соединительный кабель, и теперь вам нужно его проверить. В общем, для этих целей есть специальный прибор – тестер LAN. Он состоит из передатчика и приемника.

Вкручиваем одну сторону кабеля в передатчик, а другую в приемник и смотрим. Тестер проверяет каждую жилу по очереди. Если все в норме, загорится индикатор напротив его номера. Если где-то вдоль жилы есть обрыв, индикатор не горит.

Все это хорошо, но на самом деле тестер ЛВС покупают редко, особенно когда возникает необходимость обжимать интернет-кабель раз в несколько лет. В этом случае есть более простой способ. Для этого нам понадобится свитч (свич) или роутер. Отсоединяем от него все провода, после чего включаем проверенный патч-кабель в любой порт LAN. Похоже на то:

Если индикаторы LAN горят, коммутационный кабель исправен. Если нет, то он где-то поврежден

Внимание! Этот тест нельзя выполнить, если коммутатор или маршрутизатор подключен к локальной сети или сети провайдера через порт WAN, поскольку он фактически создает петлю, которая может привести к проблемам в сети. Но если к устройству подключить только один патч-кабель, повреждений от этого не будет

Эта запись была опубликована 29 февраля 2020 года пользователем XasaH в заголовке Общие вопросы и помечена как rj45, twisted pair, crimp, pinout.

Как обжать витую пару с помощью подручных средств

Производить обжим можно разными способами – специальными клещами или обычной плоской отверткой. Предварительно с кабеля надо снять общую изоляцию на длину 7 см. Для этого на нем в нужном месте делают аккуратный надрез ножом, а потом сгибают изделие в разные стороны от него. После этого удаляют общую изоляцию кабеля и экранирование. Проводники расправляют и подрезают до одной длины.

При работе с клещами дальнейшая последовательность действий будет выглядеть так:

Проводники раскладывают по порядку в соответствии с выбранной схемой.
Жилы в нужной последовательности помещают в каналы коннектора. Каждая из них должна четко попасть в свое место до упора.
Штекер вставляется в разъем на обжимнике.
Поддерживая кабель, ручки клещей аккуратно сжимают до появления щелчка. Если все делается корректно, обжим будет проведен без приложения усилия. Если действие идет тяжело, нужно проверить, удачно ли провод сел в гнездо, и попробовать еще раз.

При работе со шлицевой отверткой оплетку предварительно снимают острым ножиком. Делать это надо очень аккуратно, чтобы не повредить индивидуальную изоляцию. Провод с разложенными в нужном порядке жилами помещают в коннектор и прижимают планкой для предотвращения смещения. Проводники должны плотно прижаться к пластинам. Затем разъем кладется на ровную поверхность. Отверткой нужно нажать на каждую пластину. Затем нужно проверить, что контакты вдавлены надежно и располагаются на одном и том же уровне.

Как проверить качество обжима интернет-кабеля

После обжима кабеля нужно убедиться в исправности соединения. Обычно это делается одним из следующих способов.

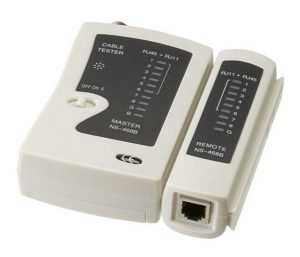

Первый способ — тестер кабельный

Профессиональные работники используют специальные устройства – тестеры LAN. Это устройство обычно состоит из двух частей. Это позволяет одновременно тестировать оба конца сетевого кабеля. Основное и дополнительное устройства имеют порты для подключения разъемов. После подключения используемые кабели проверяются.

В приборе есть индикаторы, соответствующие каждому из проверяемых проводов. Будут отображены результаты, полученные во время проверки. Если контакт сильно обжат, его легко обнаружить.

Второй вариант — мультиметр

Основной способ проверить свой дом – использовать мультиметр. Во время тестирования он устанавливается на звук или использует наименьшее сопротивление (например, 200 Ом). В этом случае рекомендуется включить звуковую индикацию. Для проверки возьмите оба Интернет-разъема сетевого кабеля и поместите их рядом. Затем назовите каждую пару прядей одного цвета. Если между ними нет электрического контакта, это будет немедленно обнаружено.

Эта проверка не займет много времени

Важное условие – использование достаточно тонких щупов. Чтобы получить их, вам нужно использовать тонкую проволоку или заточить обычно используемые щупы

Если хотя бы одна пара проводов не звонит, вам нужно будет снова обжать сетевой кабель.

Важно! Иногда случается, что разъемы кабеля находятся в разных комнатах одновременно. Также в этом случае можно провести проверку

Дело в том, что между проводами одного цвета есть электрическая связь. В этом случае рассмотрите цветную нить и полосатую нить одного цвета. Таким образом, один провод можно вставить в предназначенную розетку, а во втором можно измерить сопротивление между каждой из указанных пар. Его значение должно быть примерно одинаковым во всех случаях. Если нет, значит обжим кабеля был некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант – самый простой способ проверить. В этом случае вам необходимо подключить компьютер и проверить подключение к Интернету или локальной сети. Если все работает правильно, значит, кабель обжат правильно.

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

Прямой.
Кроссовер (кросс).

Блок-схема возможности передачи данных между устройствами в прямой и кросс-схеме

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Проверка качества обжима

Есть несколько способов убедиться, что кабели правильно обжаты:

Подключение устройств, у которых витая пара была обжата. Если компьютеры начали общаться, вы не ошиблись.
Подключите мультиметр к каждому проводу разъема, выставив минимальный сигнал звонка или сопротивление. Если характерный треск при прикосновении отсутствует, его следует заменить.
Поставить переключатель на звуковой сигнал
Вставьте один конец в разъем Ethernet, а другой конец, чтобы измерить сопротивление на каждом проводе. Если он слишком большой, произошла ошибка обжима. При этом сопротивление обеих пар должно быть примерно одинаковым.
Выходя из дома, мастера используют специальные тестеры LAN, с помощью которых оценивают состояние линий связи. Вы можете купить то же самое и помочь друзьям это проверить.

Конструкция тестеров LAN состоит из 2-х блоков, к которым подключено несколько разъемов. После подключения устройство подключается к сети, и они смотрят на световые индикаторы. Если какой-либо из них выключен, эти кабели не работают.

Еще важно знать особенности монтажа проводов для вилки RJ 45 на 4 жилы

Монтаж проводов для вилки RJ45 на 4 жилы

Для пользователя проводного Интернета, столкнувшегося с необходимостью изменения места расположения компьютера, важен вопрос о том, как обжать и затем зафиксировать вилку RJ45 на 4 провода. Компьютеру, работающему с локальной сетью и Интернетом со скоростями 10 и 100 Мбит/c (обычный и т.н. быстрый или Fast Ethernet, соответственно) для передачи информации необходимо только две пары. Такая особенность, показанная на схеме, позволяет применять при организации домашнего Интернета удобные 2-парные линейные кабели с аналогичными шнурами, выполняя обжим вилок RJ45 всего на 2 пары.

Стандарты офисных информационных систем не разрешают применение двухпарной схемы. Этот запрет не охватывает домашние сети. Целесообразность перехода определяется экономичностью, лучшими массогабаритными показателями кабеля, простотой исполнения.

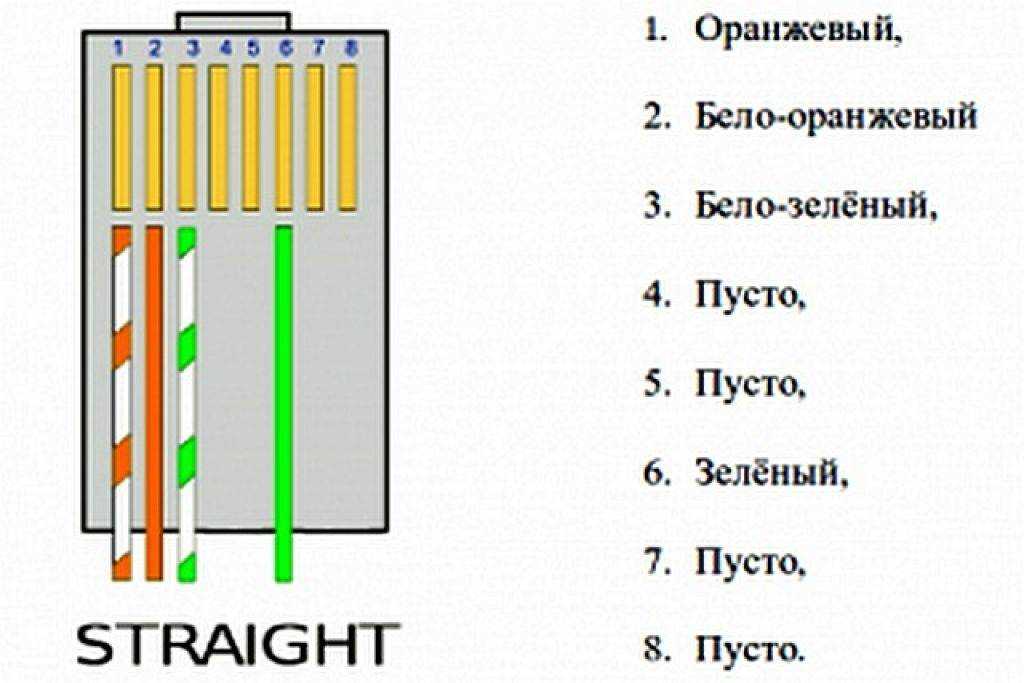

2-парная схема разводки

Посмотрите на картинку, где показана 2-парная схема разводки, отличающаяся от 4-парной только меньшим количеством проводов. Достоинство схемы: с ней проще работать. недостаток: при оконечивании вилками 2-парного кабеля сложнее попасть подключаемыми проводами в направляющие каналы.

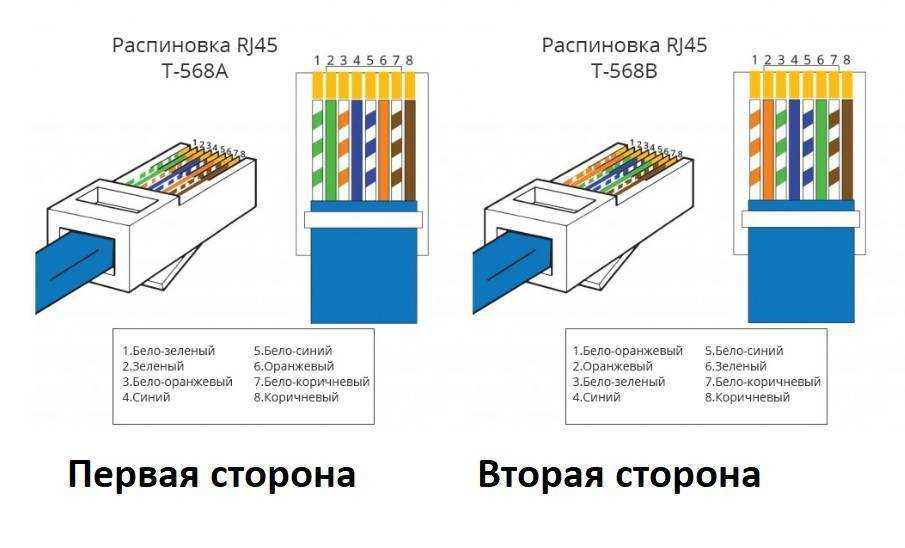

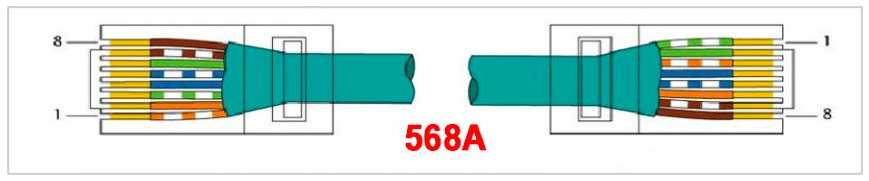

Обжим по схемам 568А и 568В две пары RJ45

Посмотрите на картинку. На ней приведен ответ на два вопроса. Первый из них о том, как обжать по схемам 568А и 568В две пары RJ45. Разница в том, что совместно с оранжевой используется синяя или зеленая пара. Второй: как корректно обжать вилку RJ45 на 4 провода. Технология и раскладка одинаковы, только сокращается количество подключаемых проводов.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух типов:

Прямая, т.е оба конца витой пары обжаты по одному стандарту.
Поперечный, в данном случае один конец опрессован по стандарту T568A, другой – T568B.

Рисунок 12. Прямое соединение (A) и перекрестное соединение (B

Эта специфика связана со схемой подключения. На самом деле есть три варианта:

Маршрутизатор-роутер. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте быстро взглянем на перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При такой возможности подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и кросс-схема подключения, так как роутер умеет распознавать ее тип. Однако считается правильным придерживаться стандарта, выбранного для конкретной локальной сети.

Обжим витой пары по схеме компьютер-компьютер

Совершенно иная ситуация возникает при подключении ПК друг к другу. В этом случае может работать только одна схема кроссовера – кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять простым способом. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но тем не менее считается «хорошим тоном» придерживаться этого условия.

Подготовка к обжиму витой пары

Обжим витой пары требует предварительной подготовки кабеля. Зачистку конца производят на 1,5 длины самого коннектора (около 7 см). При этом нужно проявлять аккуратность, чтобы не нарушить целостность жильной оболочки.

Пары проводников имеют разные цвета и свиваются в определенном порядке. Их раскручивают так, чтобы защищенная оболочкой часть кабеля осталась в прежнем виде, чтобы сохранить устойчивость к помехам на всем протяжении изделия

Также важно распределить проводники по цветам

Специнструмент для работы

Кримпер

Для зажима проводов в коннекторе применяются специальные клещи – кримпер. Они имеют сходство с пассатижами, но в рабочей зоне у них предусмотрено гнездо для интернет-разъема. В него вставляют коннектор с размещенными в соответствии со схемой проводниками и сжимают ручки до щелчка. Если покупать специальный инструмент нет желания, можно произвести обжим и отверткой с кусачками.

Если в наличии есть стриппер, он тоже будет полезен для процедуры. Этим инструментом можно подрезать кабель и снимать с него изоляцию.

Также будет полезно иметь приспособление для проверки качества сигнала и выявления короткого замыкания. Производят ее, когда кабель уже обжат. Лучше применять для этого тестер для витых пар. Подойдет для процедуры и привычный мультиметр.

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

Расположение проводки сбивает с толку.
Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

После завершения работы нужно проверить статус сетевого подключения

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

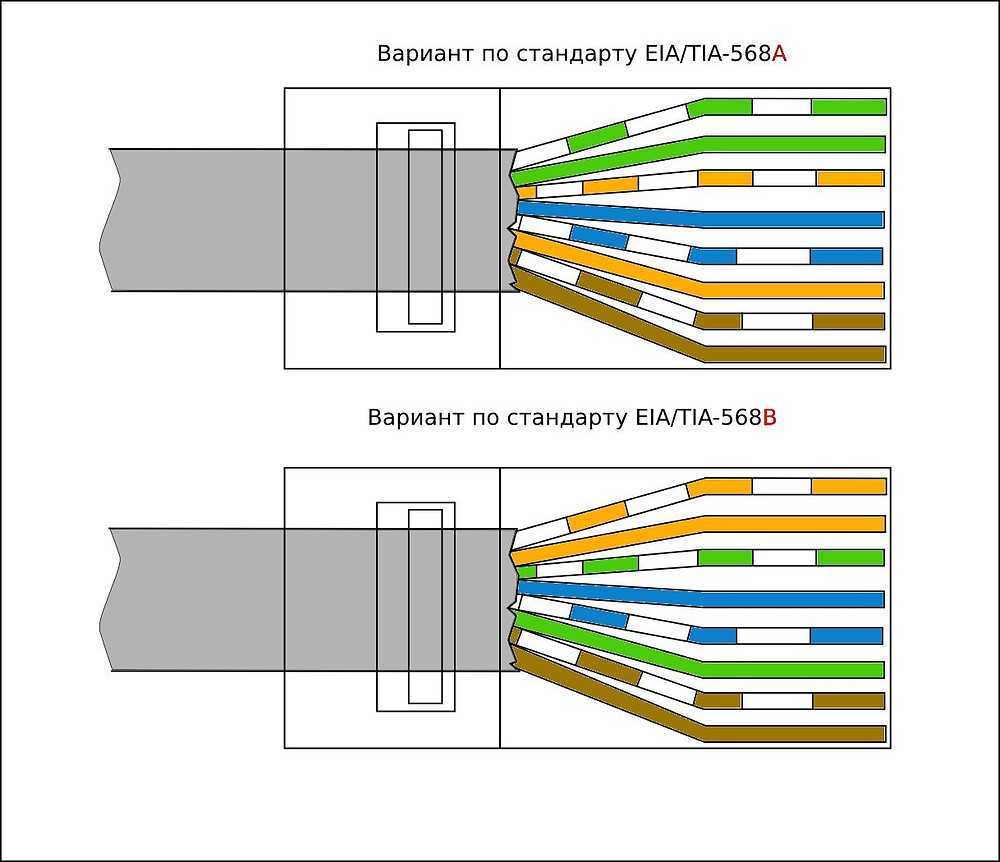

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

Прямой.
Перекрестный.

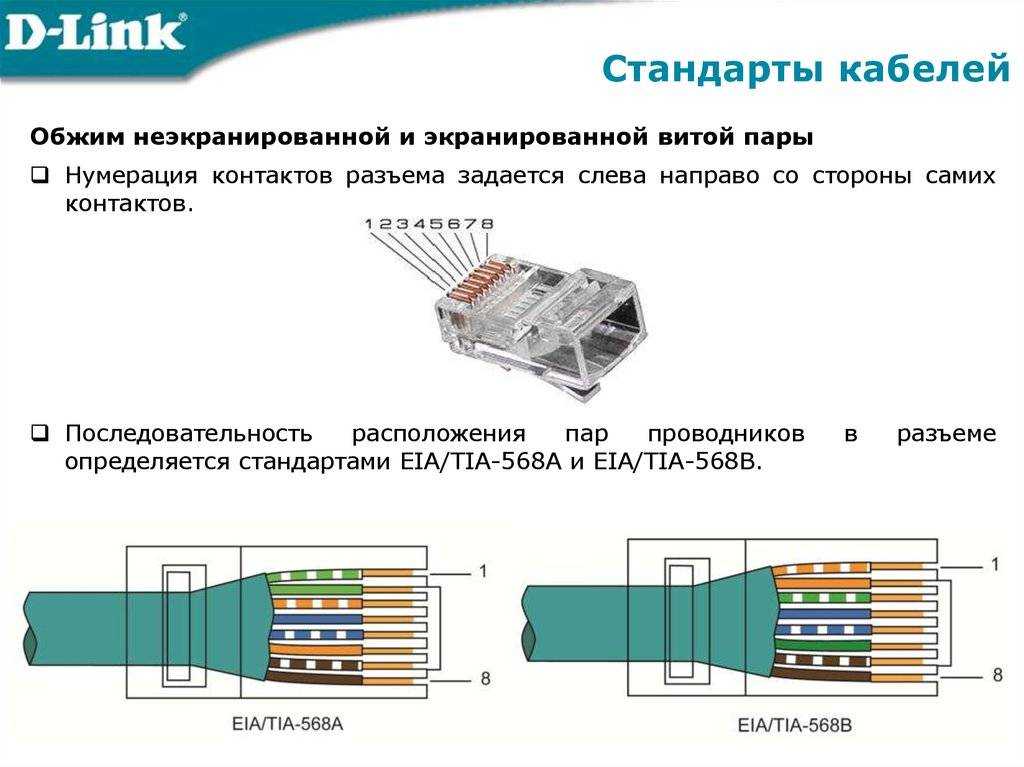

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

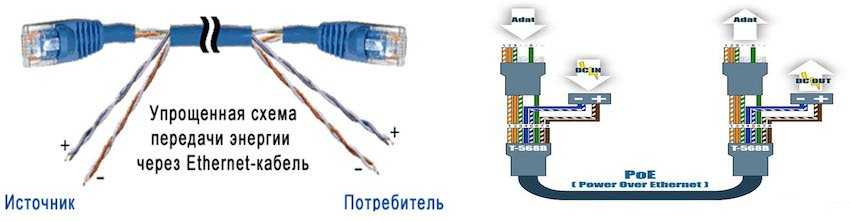

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

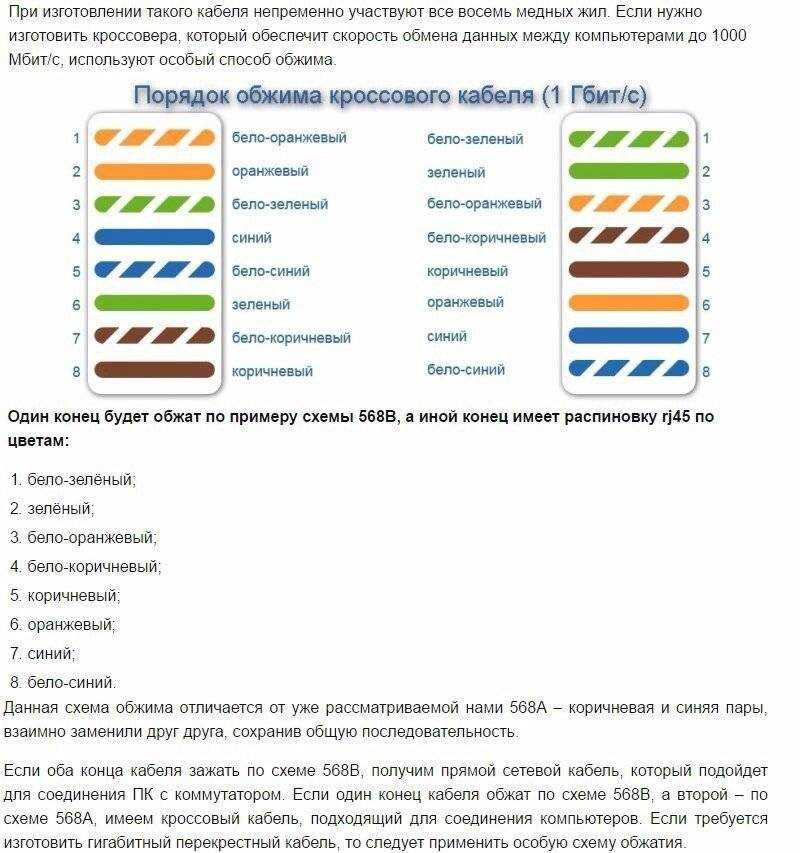

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

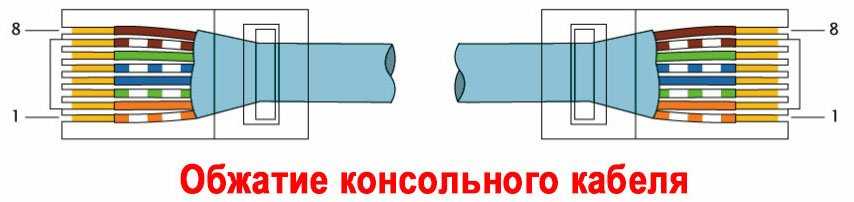

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

зачистить Интернет-кабель своего провайдера от имеющейся оплётки;
расплетите витые пары, выпрямите все проводки;
составлять так называемый пакет на следующем этапе не нужно;
открываются крышки коннектора;
провода не нужно вставлять, просовывать;
их необходимо завести сверху в соответствующие цветные пазы блока коммутации;
поскольку в каждом гнезде имеется свой отдельный фиксатор, после установки провода выскакивать самопроизвольно не будут;
уложив провода, закройте две половинки корпуса;
прижмите их друг друга;
прижимая части корпуса коннектора, дождитесь щелчка;
это означает, что зажим прошёл успешно, кабель зафиксирован;
при этом матрицы надвигают проводки к неподвижным ножкам контактов.

Всё, коннектор сделан, его можно проверять и запускать в работу.
