Сколько в среднем стоит ремонт подсветки на телевизоре lg

Причины

Независимо от того, какой у вас тип телевизора (ЖК, плазменный или кинескопный), неисправность даст о себе знать одним из следующих способов:

• устройство не будет включаться, хотя светодиодный индикатор будет мигать как обычно;
• индикатор загорается красным цветом и тухнет;
• слышны нехарактерные для работы плазменного LED TV звуки – гудение, щёлканье, свист.

Начинать поиск дефектов рекомендуется с внешних аксессуаров, а заканчивать — внутри аппарата. Первым делом убедитесь в целостности кабеля питания и, как ни странно, работоспособности пульта дистанционного управления, а диагностику внутренних механизмов «телика», поручите квалифицированным специалистам: если даже найдёте аппаратную неполадку (сгоревшая плата, разбитая матрица), самостоятельно вряд ли реально ее устранить.

Заходим в меню, используя телефон с ИК-портом

Есть ещё один более бюджетный и доступный, чем покупка пульта, способ доступа к сервисному меню TB. Для этого вам понадобится мобильный телефон с ИК-портом (IrDA).

С распространением смартфонов технология IrDA, кажется, ушла в забвение, но быстро вернулась: в техномир вереницей начали вторгаться «умные устройства» и мобильные телефоны превратились в единый ПУ для «умной» домашней техники, включая и телевизоры.

Чаще всего ИК-порт встречается в телефонах китайского производства (например, Xiaomi, LeEco, Huawei, Redmi, Honor и прочие). Порт выглядит как маленький чёрный глазок на верхнем крае. Помимо телевизора, с его помощью можно также управлять TB-приставкой, видеокамерой и т.д.

Что нужно сделать:

1. Активируйте приложение и переведите в необходимый режим, наведя телефон на телевизор. После этого сервисным меню можно будет управлять с помощью штатного пульта.

Обзор приложения Smart IR Remote и инструкция по его настройке (в видео рассказывается о TB Samsung, но на TB LG действия будут аналогичны):

Нет изображения в телевизоре 42LB673V, что делать?

По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.

Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).

Состав телевизора LG 42LB673V:

Main (материнская плата): EAX65384003

Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB

Panel (панель/матрица): LC420DUH (PG)(F1)

LED backlight/подсветка (led string):  42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A

Разбор телевизора LG 42LB673V

1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.

2. Откручиваем болты из задней крышки и снимаем ее

3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.

4. Откручиваем и снимаем нижние защитные планки

5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.

6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.

• Нижние планки
• Боковые планки удерживающие матрицу

7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.

8. Снимаем фильтры и рассеивающий пластик.

9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель

10. Снимаем отражатель

Ремонт подсветки в телевизоре 42LB67*

В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА

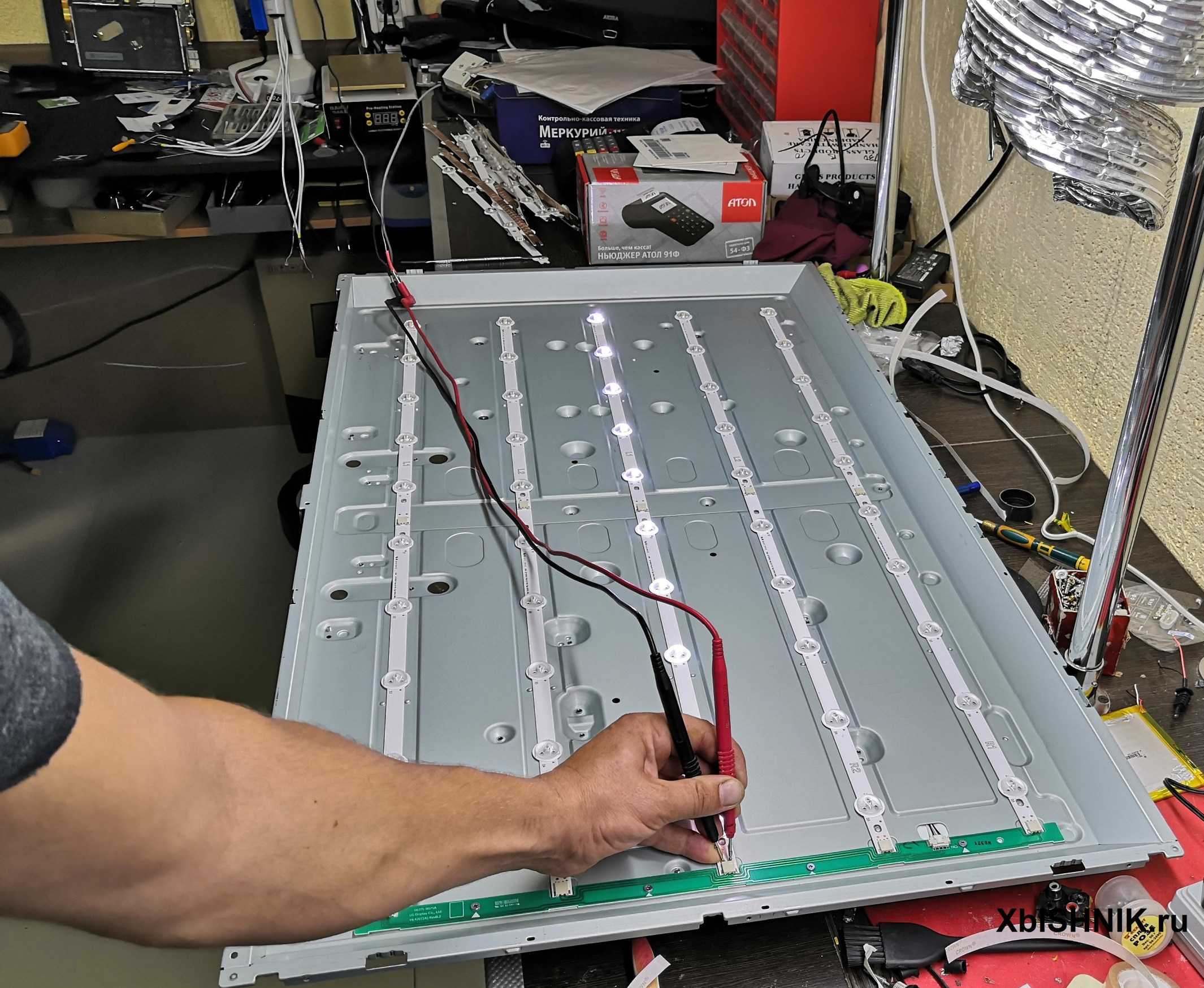

Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.

Доработка блока питания EAX65424001

В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.

Если сопротивления не менять, то обязательно убавить подсветку программно:

Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)

Наличие посторонних звуков при включении

Если при старте TV слышны специфичное щёлканье, гудение где-то внутри девайса, техника не стартует с первого раза или долго «думает» перед запуском, то:

• произошел перегрев нескольких радиодеталей;
• случилась перегрузка блока питания;
• БП сгорел;
• активировалась защитная блокировка системы питания, например, после грозы или сильного перепада напряжения.

Чтобы избежать дополнительных проблем с микросхемами, срабатывает защитная блокировка, не позволяющая включить прибор, — именно блокиратор и издаёт характерные щелчки. Здесь потребуется помощь специалистов, которые сумеют разобрать корпус телика, отключить блокировку, а также провести тщательную диагностику и устранить главную причину неисправности.

Услуги мастера понадобятся, если, сгорела одна из микросхем блока электропитания, вздулся конденсатор (в таком случае вы услышите свист и гудение) или выгорел резистор на плате. Заниматься самостоятельным ремонтом при таких неполадках категорически запрещается.

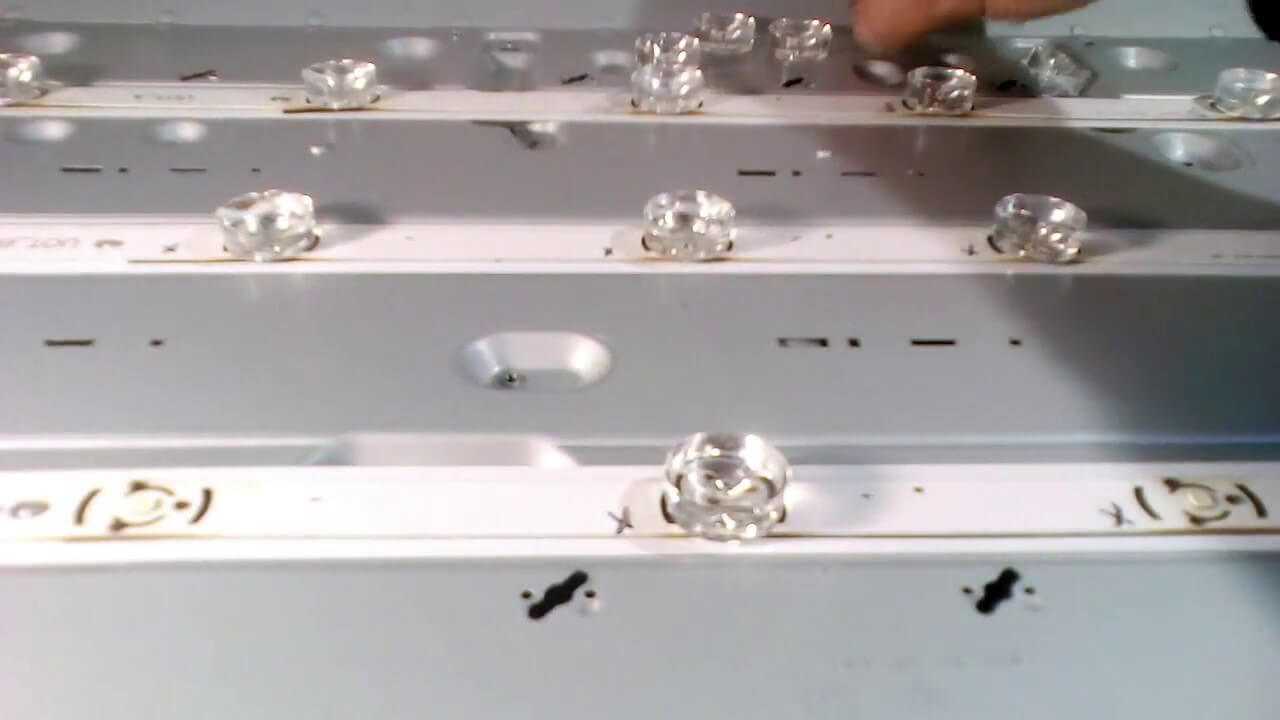

Замена светодиодов в LED телевизоре

Сразу стоит отметить, что поменять светодиоды своими руками – кропотливая и довольно трудная задача. В первую очередь проблемы начинаются с покупкой неисправных деталей. В сервисные центры целые ленты не доставляют, поэтому придётся заказывать их на сайте официального производителя.

Это займёт какое-то время. По этой причине, пользователи предпочитают относить агрегат в сервисный центр, где специалист использует прибор для проверки жк телевизоров, выявит неисправность, а затем сам произведет ремонт. Многие люди выбирают замену отдельных диодов, которые вышли из строя. Но и покупка такого оборудования может стать проблемой, поскольку не в каждом радиомагазине или на рынке продают подходящие модели. Чтобы снять планки, необходимо нагреть их феном, поскольку они крепятся к телевизору двухсторонним скотчем. Так получится легче отсоединить устройство от телевизора.

Планку ставят в специальный держатель и прогревают снизу феном. Контакты расплавятся, а неисправная деталь будет удалена. Чтобы впаять новый светодиод, нужно использовать такой же метод, чтобы не повредить оборудование.

Бывают ситуации, когда минусовая площадка для светодиодов отличается по размерам от плюсовой. Поэтому необходимо самостоятельно подрезать место контакта, чтобы подсоединить диод.

По такой же схеме необходимо впаять все остальные диоды, а линзы закрепить на оборудовании суперклеем

Если пользователь решил самостоятельно починить оборудование на ТВ, важно учитывать все эти нюансы. Если прежде никогда не было опыта проведения подобных работ, то ремонт телевизора желательно доверить профессионалам

Ведь есть риск, что после стороннего вмешательства в систему, срок службы уменьшится. Замененные ЛЕД светодиоды не получится использовать повторно для телевизоров LG (или других популярных марках), поэтому их можно просто выкинуть.

LED подсветка матрицы телевизоров

LED подсветку часто используют в современных жидкокристаллических телевизорах LG, а также других популярных марках. Но изначально, когда только началось развитие ЖК технологий в ТВ устройствах, использовали лампы. Решение, перейти на иные виды, было принято, когда производители поняли, что их ТВ не могут конкурировать с плазменными телевизорами. Разработчики современной техники постоянно совершенствуют технологию подсветки и стараются повысить уровень контрастности своих устройств. От этого зависит, как изображение будет смотреться на большом мониторе. Постепенно начали использовать именно светодиоды на телевизорах.

Такая технология хорошо показала себя:

1. Понизился уровень потребления электроэнергии.
2. Свечение стало намного ярче.
3. Появились возможности регулировки уровня свечения.

Но даже самая современная и точная техника со временем выходит из строя

Поэтому важно знать, как правильно починить оборудование

Проблемы с ПО

Отдельно стоит рассмотреть ситуации, в которых не работает Smart TV на платформе WebOS. Такие модели некорректно функционируют вследствие проблем с операционной системой. Чтобы избежать их, необходимо своевременно устанавливать обновления.

Если пользователь неправильно обновит устройство, то тогда телевизор будет постоянно перезагружаться или же и вовсе больше не включится. Устраняется сбой путем загрузки файлов новой прошивки на самую обычную флешку, с которой уже проводится обновление ОС телевизора. С этой работой справится каждый, ничего сложного нет, просто следуйте инструкциям.

Заходим в меню с помощью сервисного пульта

Если в наличии есть специальный сервисный пульт, попасть в сервисное меню несложно.

Перед изменением какой-либо настройки TB через инженерное меню запишите либо сделайте снимок того, как всё выглядело до изменений. Т. к. ваши действия могут нанести вред телевизору, а сохранённые данные помогут исправить ситуацию.

Для этого нужно выполнить следующее:

Как выйти из сервисного меню?

Для выхода из системных настроек нажмите кнопку Back (при дословном переводе она означает «назад»). После завершения операции зайдите в параметры системы и посмотрите, какие именно изменения произошли. Если всё сделано правильно, можно начинать пользоваться обновлённым функционалов TB.

Кнопка Back может выглядеть как загнутая стрелочка:

Кнопка Back

Проблемы с электричеством

Если телевизор LG не подаёт признаков жизни, то это необязательно означает выход техники из строя. TV может не работать из-за проблем с подключением к обще домовой электрической сети или коллективной антенне: поврежденный кабель, сломанная розетка, неполадки с местной электросетью — все это также не позволит включить устройство. Попробуйте подсоединить девайс к другому источнику питания и произвести его запуск — если не помогает, то придётся обращаться за помощью к телемастерам.

Перегоревший предохранитель — ещё одна из возможных причин неработоспособности жидкокристаллического или кинескопного аппарата производства ЛЖ.

Если же лампочка питания горит обычным цветом (красным, зеленым, синим), то есть вероятность того, что отсутствует связь прибора с источником телесигнала. Запустите дежурный режим монитора и попытайтесь открыть какой-либо медиафайл со смартфона или флешки, подключённых по USB или HDMI, на большом дисплее. Таким образом, вы сможете убедиться в работоспособности Smart-TV.

Как ориентироваться в сервисном меню телевизоров LG?

Сервисное меню телевизора LG отображается исключительно на английском языке (независимо от того, какая страна и язык установлены в обычных TB-настройках). Отлично, если вы его знаете. А если нет, в этом тоже нет ничего страшного. Всегда можно воспользоваться интернет-переводчиком.

С помощью сервисного меню LG можно настроить телевизор полностью под себя, исправить какие-либо проблемы или сбросить ТВ до заводских параметров. Независимо от выбранного варианта работы с системными настройками, будьте очень осторожны. Не имея специальных знаний, можно без труда нарушить работу телевизора.

Насколько статья была вам полезна?

Человеческий фактор

Под человеческим фактором стоит понимать несоблюдение правил эксплуатации телевизионного аппарата. Перед установкой и использованием новой техники всегда необходимо ознакомиться с прилагаемой к ней инструкцией или кратким руководством — чтение данных документов не займёт много времени, зато поможет в будущем избежать лишних неприятностей. Если вы уже столкнулись с неисправностью, комплектный мануал все равно в силах оказать услугу: инженеры LG, в инструкциях описывает некоторые неполадки со своей продукцией и дают пользователем советы по их самостоятельному устранению.

Не стоит исключать возможность повреждения телевизионных проводов и другой периферии. В таком случае чинить сам телеаппарат не придётся: достаточно будет заменить лишь, шнур питания и разъем.

Ремонт телевизора LG 32LN540V поиск и устранение неисправностей

Диагностику неисправности и ремонт телевизора LG 32LN540V, как и другой радиоэлектронной техники, следует начинать с внешнего осмотра с целью выявить видимые на глаз неисправные электронные компоненты и узлы. При видимых изменениях состояния элементов обычно удается определить дальнейшее направление поиска и локализации неисправности еще до проведения необходимых электрических измерений. Неисправные электролитические конденсаторы фильтров в блоках питания визуально, обычно удается выявить по вспухшим корпусам, наличие вытекшего электролита. Нарушение качества пайки можно определить по образовавшимся кольцевым трещинам вокруг выводов деталей. Обугленные и сгоревшие резисторы указывают сервис-инженеру причины их выхода из строя и какие компоненты схемы следует проверить в первую очередь.

Затем, согласно теории, проверяется исправность блока питания: наличие всех необходимых напряжений, отсутствие пульсаций и просадки напряжений. Следует отметить, что на долю блоков питания приходится подавляющее большинство неисправностей в бытовой техники, и телевизоры LG 32LN540V не являются исключением (не считая неисправность которую мы рассмотрим ниже).

Если, при попытке включить телевизор LG 32LN540V, он не подает каких-либо признаков «жизни» на передней панели не мигают и не горят индикаторы — есть большая вероятность неисправности блока питания. В некоторых случаях может быть неисправен канал преобразователя питания процессора управления. Неисправность сетевого предохранителя, как правило, сопровождается пробоем силового ключа (ключей), который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя. Высоковольтные транзисторы импульсных источников питания выходят из строя из-за неисправностей полупроводниковых элементов, времязадающих электролитических конденсаторов, а так же отказ в работе микросхемы ШИМ-регулятора и цепей обвязки.

Симптомы проявления распространенной неисправности в телевизорах LG 32LN540V

• Судя по светодиодному индикатору, телевизор переходит в рабочий и дежурные режимы по команде с пульта и кнопок управления на панели. Не работает подсветка панели, нет звука.
• При включении LG 32LN540V нет изображения, либо оно появится на секунду и пропадает, но звук есть.

Рис.2. принципиальная схема PWM LED driver телевизора LG 32LN540V

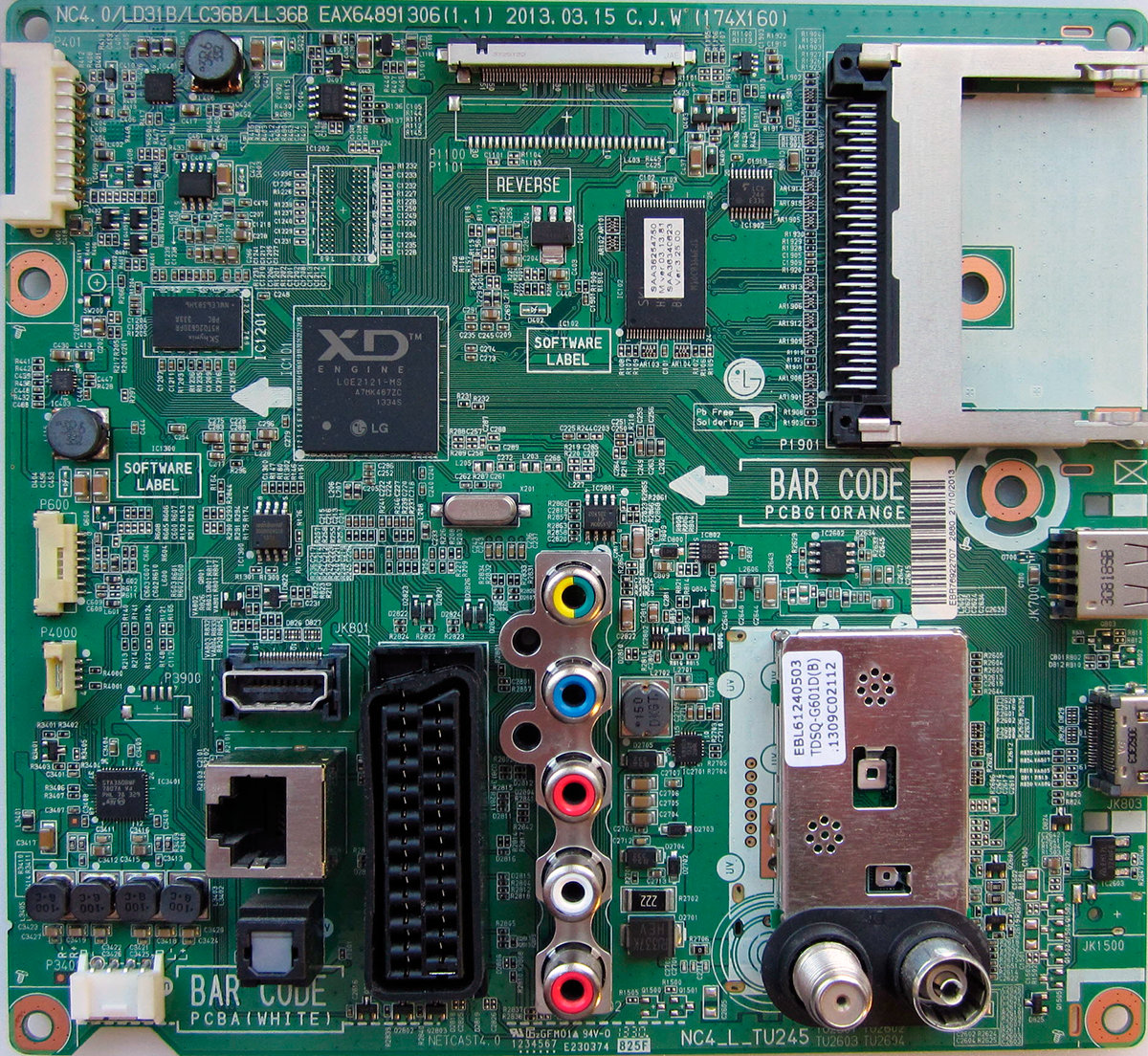

Фото платы системной платы main board телевизора LG 32LN540V

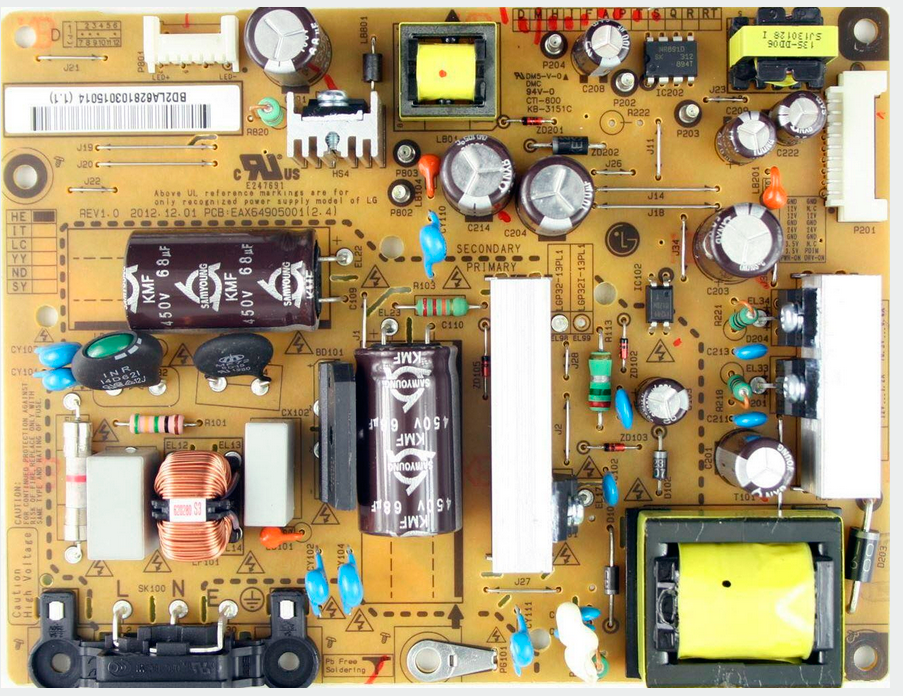

Фото платы блока питания телевизора LG 32LN540V

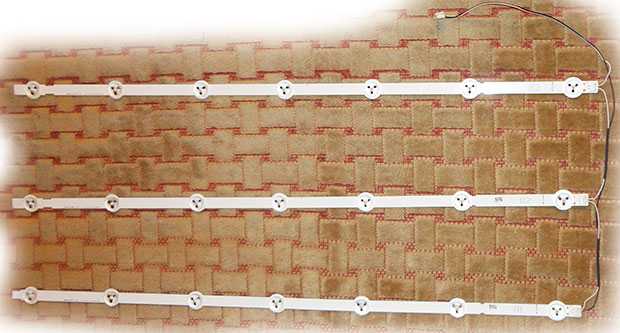

Светодиодные линейки подсветки панели телевизора LG 32LN540V

Светодиодные линейки подсветки панели телевизора LG 32LN540V

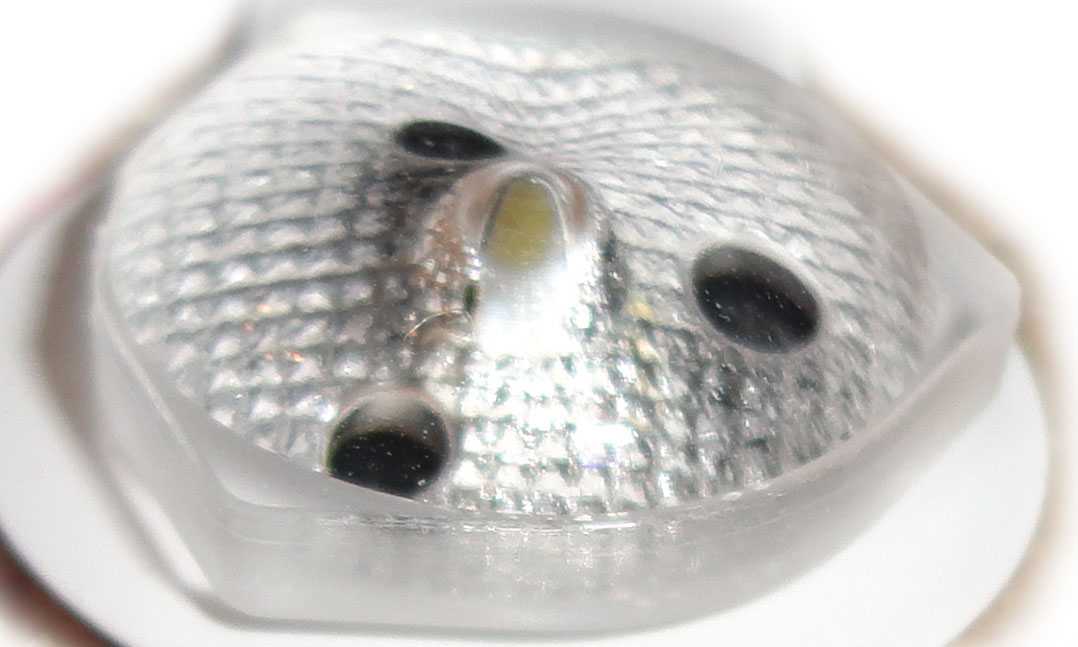

Диффузор светодиода равномерно и одинаково рассеивает свет по всей поверхности объекта, вследствие чего на панели телевизора отсутствуют тени, блики и рефлексы.

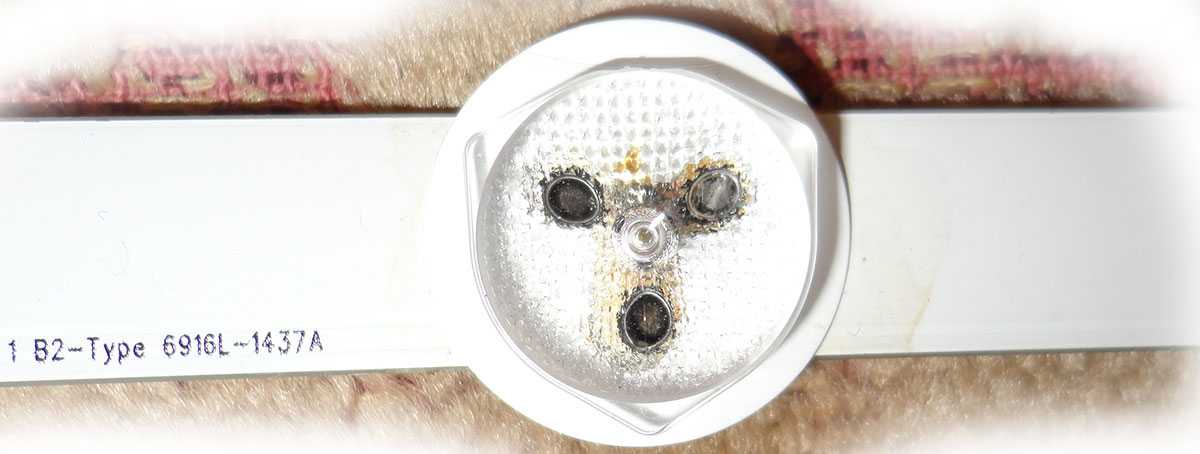

Диффузор светодиода. Вид сбоку.

Неисправность фильтра помех

Фильтр помех – это элемент стиральной машины, гасящий электромагнитные волны, которые могут помещать работе приборов, расположенных рядом (микроволновая печь, телевизор, посудомоечная машина).

Фильтр помех при выходе из строя перестает пропускать по цепи электричество. В результате чего стиральная машина LG не включается. Проверить работоспособность ФПС можно с помощью мультиметра.

В этом случае необходимо, в первую очередь, демонтировать верхнюю крышку стирального агрегата. Под ней находится фильтр помех. ФПС имеет три провода на входе: фаза, заземление, и ноль. А на выходе всего два – нейтраль и фаза. Деталь неисправна, если на входе есть напряжение, а на выходе его нет. В этом случае рекомендуется выполнить замену этой детали стиральной машины.

Следует отметить, что выполнять эту работу необходимо очень аккуратно.

Почему не запускается режим стирки

Бывают и такие случаи, когда при включении прибора в сеть загорается индикатор, но стирка не запускается. Если при включении стиральная машина проинформировала о своей работоспособности горящим индикатором или звуковым сигналом, но при выборе любого режима стирка не запускается, то проблема кроется в чем-то нижеследующем.

Неисправен блокировщик двери

Первое, что надо сделать, это удостовериться, действительно ли плотно закрыт люк. В том случае, если дверце ничего не мешает, она закрыта, надо проверить, заблокировался ли люк после того, как была запущена программа. Если блокировка не произошла, то это говорит о том, что блокировщик двери неисправен. Чтобы до конца убедиться в этом, надо прозвонить механизм.

При включении мигают индикаторы

Если подключив технику к сети, вы заметили, что все индикаторы мигают в хаотичном порядке или дружно тухнут и так же загораются, то проблема кроется в проводке. В этом случае нужно найти проблемный участок и заменить его.

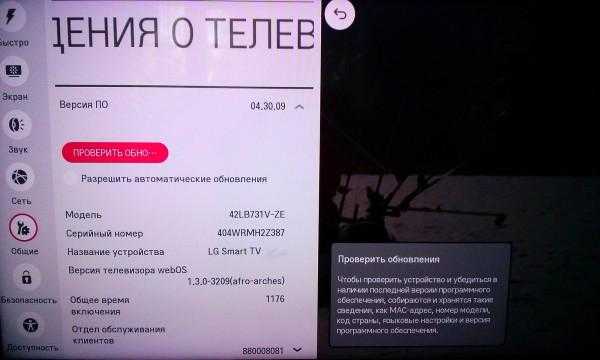

Подготовка к обновлению

Уважаемые читатели, сегодня мы узнаем, как обновить телевизор LG с флешки. Предупреждаем сразу, что никаких сложностей в работе не будет. Главными спутниками будут терпение и желание, ведь они помогут вам преодолеть этот маленький барьер. Такое напутствие подходит скорее для тех, кто не пробовал раньше делать подобные операции с какими-нибудь домашними устройствами. Например, если вы ранее не перепрошивали смартфон или планшет самостоятельно. Конечно же, с телевизором LG всё будем намного проще.

Узнайте, как прошить или перепрошить телевизор LG с флешки правильно и самостоятельно

Вообще, прошивка или программное обеспечение на ТВ является набором инструментов, которые, собственно, и позволяют вам смотреть любимые передачи, пользоваться некоторыми другими функциями устройства. Например, вы можете запускать браузер, приложения на умных Smart TV. Помимо исправления имеющихся ошибок, разработчики могут добавить новые возможности для телевизора с новым обновлением. Это может быть новый дизайн внутренней оболочки элементов управления или смарт-меню.

Перед тем как приступить к прошивке, нужно сделать некоторую подготовку. А именно: набор инструментов и необходимых параметров устройств. Давайте сделаем это перед основными действиями. Для чего это нужно? Это необходимо для того, чтобы не застрять на каком-нибудь этапе с вопросами. Например, будет сказано установить флешку в компьютер, а у вас нет ни того, ни другого. Поэтому проверяем наш лист по подготовке полностью, только потом делаем то, что там написано:

• Для начала вам нужен будет компьютер или ноутбук с активным подключением к интернету и возможностью подключить к нему внешнее устройство хранения и передачи информации, о которой мы более подробно поговорим далее.

• Позаботьтесь о том, чтобы у вас на руках была флешка, причём отформатированная заранее в формате FAT. Для этого вставьте её в ПК, зайдите в «Мой компьютер», кликните по иконке флешки правой кнопкой мыши, нажмите «Форматировать». В новом окне проверьте, чтобы формат совпадал с указанным выше. При полной готовности, а также при соответствии параметров нажмите «Начать» и дождитесь окончания операции.

  Для форматирования флешки просто вставьте ее в устройство и нажиме «Форматировать», потом выберите FAT

• Желательно перед проведением процедуры форматирования проверить флешку на вирусы. Удалите все заражённые файлы при помощи антивирусного программного обеспечения, если это будет необходимо. Рекомендуется проделать такую же операцию и с персональным компьютером. Это поможет избежать проблем не только с этими устройствами, но и с самим телевизором, куда мы будем немного позже вставлять эту флешку.
• Помните, что все манипуляции, производимые с ТВ, вы делаете на свой страх и риск. Это не означает, что с девайсом могут возникнуть проблемы. Но всё же стоит помнить, что неправильно установленное программное обеспечение может нанести вред вашему телевизору. Поэтому старайтесь чётко следовать указаниям, не пренебрегая отдельными пунктами.
• Ни в коем случае не отключайте ни флешку, ни обновляемый ТВ от питания во время прошивки. Если же произойдёт какой-нибудь сбой (выключили свет, например), то ничего не трогайте: процесс продолжиться сам после устранения проблемы. В случае возникновения каких-либо проблем, попробуйте сделать процедуру заново или обратитесь за помощью к специалисту.

Индикатор питания не горит

В том случае, если ТВ не включается, причем абсолютно никак не реагирует на пульт дистанционного управления и кнопки, расположенные на передней панели, то вероятно возникли проблемы с электричеством. Если индикатор сгорел, то устройство все равно будет включаться. Соответственно, отсутствие индикации и тот факт, что перестал включаться телевизор, свидетельствует о наличии проблем с подачей электричества.

Причины отсутствия питания:

• во всем доме отсутствует электричество;
• отключен автомат, расположенный в щитке;
• сломана розетка, к которой подключено ТВ-устройство;
• поврежден удлинитель, через который телевизор подключается к розетке;
• проблемы с проводкой.

Разумеется, что сначала следует проверить исправность розетки и удлинителя. Обязательно посмотрите автомат, измените положение тумблеров. Если причина проблемы – поломка розетки, то можно просто подключить ТВ к альтернативному источнику питания. Понятное дело, что для устранения проблем с проводкой лучше вызвать электрика.

Если речь идет все таки о кинескопной модели, то причина поломки телевизора LG – перегорание предохранителя. Эту деталь нужно просто заменить новой. В принципе, аппаратные поломки становятся причиной того, что не включаются и более современные ТВ-устройства. Например, сломалась микросхема, вышел из строя адаптер питания или конденсатор.

Поэтому так важно осуществить комплексную диагностику всех узлов оборудования. Определив некорректно работающую деталь, просто замените ее

После этого телевизор включится.

Неправильно выбранный режим

Режим ожидания останавливает работу дисплея, но не выключает сам аппарат — иными словами, ТВ функционирует, но внешне это никак не проявляется. В таком случае придётся просто воспользоваться ПДУ и переключить режим, нажав кнопку Standby.

Необходимо отметить, что данная функция не отключает блок питания и поэтому держит экран всегда «наготове», что делает телевизор уязвимым к скачкам напряжения в электрической сети.

Активированный режим AV, HDMI и другие, также может препятствовать просмотру каналов кабельного, цифрового или обычного телевидения. Если вы ранее подключали к экрану лептоп и забыли сменить настройки источника сигнала обратно, то, возможно, придётся активировать TV-источник сигнала из меню настроек вручную.

Индикатор питания мигает

Мерцание светодиодного индикатора свидетельствует о том, что ТВ-устройство самостоятельно определяет тип неисправности. Как правило, красная лампочка экрана телевизора мигает определенное количество раз – это такой способ передачи условного обозначения поломки.

Чтобы расшифровать сигнал, достаточно просто воспользоваться инструкцией, которая входит в базовую комплектацию. Найдите раздел с обозначением всех видов поломок и их индикацией. Отталкиваясь от полученной информации, можно предпринимать соответствующие шаги для нормализации запуска ТВ.

Еще одна причина появления такого признака – телевизор подключен к компьютеру и используется в качестве монитора. Если ПК автоматически переключился в режим сна или был выключен, то попытки включить ТВ с пульта дистанционного управления будут сопровождаться мерцанием индикатора. Вероятно, телевизор выступает именно в качестве второго монитора.

Неправильно выбранный режим

Режим ожидания останавливает работу дисплея, но не выключает сам аппарат — иными словами, ТВ функционирует, но внешне это никак не проявляется. В таком случае придётся просто воспользоваться ПДУ и переключить режим, нажав кнопку Standby.

Необходимо отметить, что данная функция не отключает блок питания и поэтому держит экран всегда «наготове», что делает телевизор уязвимым к скачкам напряжения в электрической сети.

Активированный режим AV, HDMI и другие, также может препятствовать просмотру каналов кабельного, цифрового или обычного телевидения. Если вы ранее подключали к экрану лептоп и забыли сменить настройки источника сигнала обратно, то, возможно, придётся активировать TV-источник сигнала из меню настроек вручную.

Ремонт монитора LCD LG L1740BQ

Если монитор не подвергался механическим повреждениям, таким как удары, падения, попадания влаги или насекомых, то часто это проблема старения компонентов блока питания, в частности — электролитические конденсаторы.

Электролитический конденсатор

— одна из разновидностейконденсаторов , где диэлектриком между обкладками служит плёнка оксида металла, анод выполнен из металла, а вот катод представляет собой твёрдый, жидкий или гелевый электролит, который и высыхает с годами работы, а значит емкость электролита падает и блок питания перестает работать или работает с перебоями.

Для начала нужно разобрать монитор LG Flatron L1740BQ, снимаем заднюю крышку, она держится на резиновых пимптиках и откручиваем ножку-подставку

Снимаем заднюю крышку и откручиваем подставку

Аккуратно, желательно пластиковой лопаткой, отщелкиваем заднюю крышку от передней панели по периметру

Здесь важно не спешить и поддевать в местах самих защелок и если пластик уже подсох, так как монитор уж очень старый, эти защелки будут отломаны. Вскрываем монитор по периметру

Вскрываем монитор по периметру

Я по классике «вскрываю» плоской отверткой, но только смотря по ситуации и конструкции монитора

Вскрытие отверткой корпуса монитора

Большинство нормальных ЖК мониторов обычно закрыты в металлический экран, LG Flatron не исключение

Металлическое экранирование внутрянки ЖК монитора

Откручиваем черные винты и снимаем передний пластик рамку, у нас в руках останется модуль ЖК монитора в кожухе

Откручиваем переднюю рамку

Откручиваем по периметру модуля болты, чтобы снять заднюю половину и добраться внутрь

Откручиваем болты по периметру модуля

Отключаем по два разъема ламп подсветки ЖК экрана сверху и снизу и теперь можно спокойно снять заднюю металлическую крышку ЖК модуля

Разъемы ламп подсветки ЖК экрана

Разъемы ламп подсветки ЖК экрана

К задней крышке прикручены платы блока питания и контроллер к которому подключается сама ЖК матрица, кнопки и индикаторы.

Задняя крышка с платами

Электролиты блока питания не имеют визуальных повреждений, типа вздутия или вскрытия по выштамповке наверху, однако я их поменял и это дало результат

Плата блока питания ЖК монитора

Увы, я забыл записать номиналы электролитических конденсаторов. Вы можете просто посмотреть по факту разборки, купить и запаять позже.

Электронные компоненты, как и множество интересных вещей для ремонта электротехники я обнаружил на сайте: https://sxema.com.ua/g21832737-ultrazvukovye-vanny

На всякий случай фото платы контроллера ЖК монитора LG Flatron L1740BQ

Плата управления ЖК монитора LG Flatron L1740BQ

После замены электролитов, частичной сборки монитор уже включался и без проблем проработал несколько часов на фильмах для теста

Монитор LG Flatron L1740BQ включается и работает

Товарищ доволен, ремонт копеечный.

Как мы ремонтируем: порядок работ

Приведём на примере телевизора Samsung с подсветкой DIRECT LED.

Снимаем крышку телевизора. Для этого откручиваем все винты по периметру задней части телевизора.

Отключаем шлейф и снимаем динамики ТВ.

Демонтируем все платы (блок питания, основную плату и плату T-con), чтобы было проще снять лист-отражатель.

Отщёлкиваем защёлки по периметру корпуса и очень аккуратно снимаем матрицу, чтобы не повредить шлейфы.

Снимаем пластиковые защёлки, которые крепят лист-отражатель и служат упорами, чтобы матрица телевизора не провисала.

Затем, убираем лист отражатель. Теперь есть полный доступ к планкам светодиодов.

Выявляем неисправные светодиоды, и выпаиваем их с помощью фена и паяльника. Феном греем светодиоды снизу.

Впаиваем новые светодиоды вместо неисправных. Для этого разогреваем припой на планке феном, затем прикладываем новый светодиод.

Крепим планки с заменёнными диодами к корпусу с помощью двухстороннего скотча. После чего проверяем подсветку и собираем телевизор в обратном порядке.

В завершении уменьшаем ток (яркость) подсветки на 25%, чтобы телевизор прослужил дольше. В некоторых телевизорах это можно сделать в настройках (ищем яркость подсветки, не путать с яркостью экрана!). В остальных — снижаем ток с помощью увеличения сопротивления цепи подсветки в блоке питания.

Причины, почему подсветка выходит из строя

• Настройка яркости подсветки на максимум. По умолчанию производители ТВ настраивают токовую нагрузку на максимум. Это приводит к ускоренному выгоранию диодов уже в течение 2-3 лет после покупки телевизора.
• Скачки напряжения в сети или грозы. Распространённая причина в частном секторе. Весной и летом мы чаще сталкиваемся с ремонтом ТВ по этой причине в частных домах.
• Выгоревший светодиод. Приводит к повышению тока на остальные, и они тоже быстро выгорают или срабатываем токовая защита драйвера управления подсветкой. Поэтому чем раньше вы обратитесь в сервис, тем дешевле будет стоить ремонт.

Самостоятельный ремонт

Неисправности некоторого типа можно устранить без помощи специалистов из сервисного центра. Ниже перечислены основные проблемы, самостоятельное решение которых по силам даже далекому от ремонта электротехники пользователю:

1. Режим «защиты от несанкционированного доступа». Возможно, вы случайно активировали так называемую «защиту от детей», препятствующую управлению ТВ со встроенной на него панели. В такой ситуации используйте пульт ДУ, сигнал которого не блокируется данной функцией. После успешного  запуска телевидения, не забудьте отключить режим защиты.
2. Сломанный пульт дистанционного управления. При неработоспособном пульте дистанционного управления можно воспользоваться специальным приложением для смартфона и планшета, превращающее смартфон в полноценный ПДУ. Здесь в качестве примера можно назвать бесплатную утилиту TV-Remote из AppStore и Google Play. Также нелишним будет попытаться просто заменить батарейки или аккумуляторы в неисправном «пульте».
3. Розетка. Несветящийся индикатор ТВ означает, что устройство не подключено к сети электропитания. Самостоятельно ремонтировать розетку настоятельно не рекомендуем, а вот с подключением телевизора к другому источнику энергии справится любой пользователь.
4. Слабый уровень сигнала/внешние помехи. Если на дисплее нет никакой картинки, хотя сам телевизионный аппарат находится в активном состоянии, проблема заключается в плохих погодных условиях или сбоях у кабельного провайдера. В таком случае необходимо позвонить поставщику связи, чтобы узнать о случившихся сбоях на линии просто подождать некоторое время.
5. Подключение внешних устройств. Телевизионный монитор настроен на отображение информации с таких девайсов, как смартфон, компьютер, планшет. Зайдите в настройки и убедитесь, что сигнал не поступает через HDMI или AV-канал.
