Поиск неисправности
Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.
У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.
Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

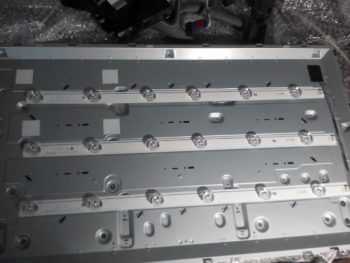

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.
Преимущества LED-подсветки
И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.
- Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
- Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
- Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
- Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
- У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.
Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.
Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
Заключительные работы
Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов
Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже
Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.
Практика ремонта
Телевизор LG 32LF562V-ZC
Поступил в ремонт телевизор с заявленной неисправностью:
«Звук есть» «Нет изображения»
На включение реагирует, Изображения нет.
Произведено вскрытие и осмотр деталей.
Main EAX66203805(1.2) Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25 Ток подсветки: 0,25А Матрица (Панель) NC320DUN-VBBP3
Диагностика показывает неисправность светодиодной подсветки матрицы. подсветка состоит из трех светодиодных лент по 6 шестивольтовых светодиодов в линейке.
На разъёме питания LED исправного телевизора должно быть около 119V без скачков, однако тестер показывает иную картину. Данная серия телевизоров LF выпуска 2015 года страдает типовой неисправностью. В блоке EAX66171501 светодиодной подсветкой управляет микросхема BD559. При выходе из строя одного из светодиодов всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода по цепочке, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи.
Поступали в ремонт телевизоры данной серии в которых не было ни одного целого светодиода. Также данная особенность работы драйвера приводит перегреву и соответственно выходу из строя полевого транзистора Q803 MDD5N40, плоть до прогорания насквозь текстолита платы в месте нагрева, что и произошло в данном случае.
Ремонт заключается в замене светодиодных лент в сборе комплектом, как правило светодиоды в этой серии телевизоров выгорают абсолютно все, выгорают посадочные места светодиодов, повреждаются линзы.
Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:
Маркировка лент для LG серий LF LB LY:
6916L-2223A (A лента) 6916L-2224A (B лента) 6916L-1703B 1704B 6916L-2406A 2407A
Та же подсветка применяется в телевизорах: LG 32LF564U, LG 32LF560U, LG 42LF560V, LG 32LF562V, LG 32LF564V, LG 32LF560V.
Доработка EAX66171501:
Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки.
По схеме находим датчик тока. в данном случае им является резистор R816 — 2,4 Ом.
Дополнительно по ремонту mainboard
Внешний вид MainBoard TP.S512.PB83 показан на рисунке ниже:
TP.S512.PB83 может применяться в телевизорах:
AKAI LEA-39V51P (Panel LC390TA2A 902-P05-390H ), DEXP 40A7000 (Panel C400F13-E2-C), DEXP F39B7100E (Panel T390HVN04.0 CX390DLEDM), DEXP H32B7000C (Panel T320XVN02.9 C320X14-E2-A), DEXP F42B7000ED (Panel CX420DLEDM), DEXP F32C7000B (Panel BOEI320WU1), DEXP F32C7100B/W F32C7100 (Panel BOEI320WU1)
, DEXP 32A7000 (Panel BOEI320WU1), DEXP 42A7000 (Panel CX420DLEDM), DEXP F32B7000B (Panel BOEI320WU1), DEXP H39D7000E (Panel CX390DLEDM), DEXP F40B7000C (Panel C400F13-E2-C), DEXP H32B3200CD (Panel HV320WX2-201), HAIER LE28F6000T (Panel A275HD1A01-2 / LVW280CSDO E2 V2)
, HAIER LE32F6000T (Panel ST3151A05-8 LVW320CSDX E13 V2), MYSTERY MTV-4025LT2 (Panel CX400DLEDM), SHIVAKI STV-32LED13 (Panel SV320SHD PDL320TU2A X41), SHIVAKI STV-42LED16 (Panel V420HJ-P01), SHIVAKI STV-32LED14 (Panel CX315DLEDM AJ32TO3), SHIVAKI STV-40LED13W (Panel V400HJ6PE1-C2)
, SHIVAKI STV-32LED15 (Panel HV320WHB-N80), SUPRA STV-LC32T440WL (Panel C320X14-E13-H), SUPRA STV-LC32T900WL (Panel LC320TU3A), SUPRA STV-LC40T900FL (Panel 1080p Full HD 1920×1080), THOMSON T32D15DH-01B (Panel LVW320CSDX E13 V30), THOMSON T28D15DH-01B (Panel LVW280CSDE E3 V5), THOMSON T32D16DH-01W T32D16DH (Panel LVW320CSDX E19 V28), THOMSON T43D16SF-01B T43D16SF (Panel LVF430LGDO E2 V18).
Основные особенности устройства SUPRA STV-LC32LT0070W:
Установлена матрица (LED-панель) PT320AT01-1.Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TP.S512.PB83, управляется ШИМ-контроллером SN510P. В качестве силовых элементов LED-драйвера применяются ключи типа AOD4454.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.MainBoard – основная плата (материнская плата) представляет собой модуль TP.S512.PB83, с применением микросхем CPU:
Ближайшие в таблице модели:
Возможные проявления неисправностей
– Телевизор SUPRA STV-LC32LT0080W не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В этом случае неисправным может оказаться основной источник питания — преобразователь напряжения сети AC/DC, элементы которого в данной модели расположены на общей плате MainBoard TP.MS3663T.PB751.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TO-252) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения.
Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
– Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Как правило, в таких случаях отсутствует подсветка дисплея. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок LED315D10-07(B) 30331510219.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.
Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп – к аноду, чёрный – к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
– Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TP.MS3663T.PB751 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: MSD3663LSAT, SPI Flash: 25Q64 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
При подозрении на неисправность тюнера CDT-9NT372-RF01 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание! Пользователям и владельцам телевизоров STV-LC32LT0080W, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства
