Телевизор LG 32LB628U
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв.
Торговая марка: LG, модель: 32LB628U-ZB.Коротко от телевизоре: 3D LCD, 720p HD, диагональ 32″ (81 см), есть HDMI, есть USB, есть поддержка DVB-T2, тип подсветки: Direct LED.
На сайте LG есть прошивки (обновление ПО) для 32LB628U-ZB, версии 03.53.00 от 29.11.2016, 03.50.14 от 11.12.2015. Подробнее.
В составе используется MainBoard EAX65388005 и LCD-panel LC320DXE (FG)(P2).Блок питания (PSU) LGP32-14PL1 EAX65391401 PLCD-L306A 3PCR00449D Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 79 страниц на модели 32LB628U, 32LB628U-ZB.
Скачать документ Chassis: LD43B в архиве (5.2 Мб).
Не включается
Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.
В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.
В данном видео вы подробнее узнаете о ремонте данного телевизора:
Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.
Порядок разборки LED телевизора LG 32LB561

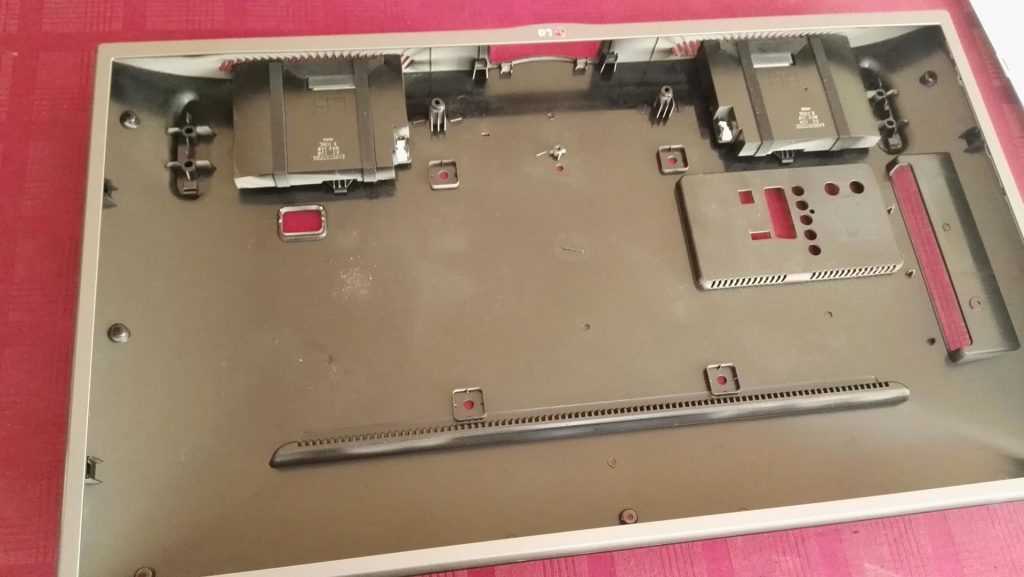

После того как будет снята задняя крышка, необходимо удалить весь «обвес»- динамики, фотоприемник
В общем нам ничего не должно мешать…
Далее- отключаем основной шлейф от матрицы и снимаем защитную металлическую пластину. Она крепится на винтах. Выкручиваем их.
Отключаем и удаляем небольшой шлейф, соединяющий платы драйверов. Сами платы из креплений желательно пока не вынимать.
Шаг следующий- снимаем верхнюю металическую рамку. Она крепится к корпусу винтами по всему периметру. Их необходимо открутить.Небольшое дополнение: лично я сами винты до конца не выкручиваю, а просто «срываю» их с места.
Выкручиваю совсем только тогда, когда телевизор будет перевернут матрицей вверх.
Дело в том что тогда проще будет переворачивать телевизор не опасаясь что рамка случайно соскочит.
Рамка снята и тут нас ожидает небольшой сюрприз: боковые лепестки выступающих шлейфов приклеены к корпусу изолентою.
Изоленту аккуратно отделяем от корпуса, но с самих шлейфов не отрываем
Теперь необходимо вынуть платы драйверов из резиновых креплений ,подгибаем их наверх и закрепляем при помощи кусочков изоленты.От себя: неудобно, конечно-же, вынимать платы когда телевизор находится вверх матрицей, но так безопаснее…
Снимаем матрицу, укладываем ее на ровную мягкую поверхность
Шаг следующий: необходимо снять рамку, крепящую светорассеивающие пленки. Она крепится за защелках, просто отгибаем их.
На данном этапе можно ничего не опасаться- здесь нет риска повредить что-либо.
Рамка снята, светофильтры удалены, теперь необходимо снять бумажный поддон.
Поддон крепится при помощи пластмассовых пластинок, поэтому переворачиваем телевизор.
Пластинки здесь двух видов- есть коротенькие, чтобы их удалить нужно просто повернуть
Есть пластинки длинные- здесь необходимо нажать одновременно на обе защелки и сдвинуть саму пластинку.
Кстати— несколько пластинок находятся под блоком питания и майном, так что приходится их также откручивать.
Снимаем бумажный поддон
Внешний вид светодиодных планок
Впрочем то что нам пришлось снимать платы имеются и свои «плюсы»- мы можем сразу-же добраться до токового датчика. Это цепочки из нескольких резисторов.
Удаляем два крайних резистора и ставим модуль на место.
В данной модели применяются 6-ти Вольтовые светодиоды типоразмера с широким катодом.
Для их проверки требуется внешний источник +5V.
Сама процедура замены светодиодов- стандартная: при помощи фена, температура 280 градусов.
Какая еще есть интересная особенность у этого аппарата:1* Он довольно тонкий, светорассеивающие колпачки здесь большого размера, притом сами светодиоды довольно мощные и испытывают сильный нагрев. Поэтому очень часто колпачки отваливаются сами по себе. В общем попался Вам такой телевизор в ремонт- лучше сразу все колпачки переклеить.2* Когда приклеиваем колпачки, необходимо устанавливать их так, чтобы светодиод был строго по центру, а иначе получим светлые пятна по всему экрану.
Поэтому: я всегда срезаю остатки клея вокруг светодиодов. Проще всего это сделать немного нагревая их феном.
Далее- после того как колпачки буту приклеены- включаю телевизор и прикладываю сверху нижнее (самое толстое) стекло, и слежу за тем, чтобы засветка была равномерной.
Это, так сказать, главная причина того, почему необходимо полностью разбирать матрицу, а не просто вытаскивать сам поддон.
И еще (так сказать «под занавес»)- клеить колпачки необходимо только лишь на автогерметик. Никаких супер-клеев и прочего, содержащего аммиак, а иначе колпачки помутнеют!!
Собирается аппарат в обратном порядке, только не забудьте дождаться пока герметик не подсохнет.
Надеюсь данная статья была Вам полезна
Выставляем ограничение тока на светодиоды
Часто производители завышают уровень подсветки, устанавливая ее почти на максимум. Это делается в рекламных целях для привлечения клиентов с ярким изображением. Однако со временем это может плохо служить и привести к перегоранию светодиода. Владельцы LG TV могут самостоятельно снизить ток, увеличив номинал резистора — специального датчика тока в цепочке светодиодов, соединенных последовательно. Принцип расчета номинала резистора следующий: номинал резистора будет равен значению, обратно пропорциональному протекающему в диодах току.
Для уменьшения тока необходимо увеличить сопротивление токового датчика. Обычно они состоят из пар резисторов с низким сопротивлением. Удаляя одну пару, вы увеличиваете значение датчика, тем самым увеличивая ШИМ (драйвер ШИМ с отрицательной обратной связью) и уменьшая ток в светодиодах. Если удалить две пары резисторов, то ток сократится почти вдвое, и это существенно повлияет на яркость экрана.
Для телевизоров с двумя светодиодами 6 В предусмотрена возможность снижения тока. Датчик тока состоит из шести параллельно подключенных резисторов: 1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8.2 Ом. Суммарное сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Будет 0.22 Ом. Если вы удалите один резистор 1 Ом, то общее сопротивление увеличится до 0.28 Ом, то ток пропорционально снизится с 250 мА до примерно 190 мА.
Источники
- https://ProSmartTV.ru/lg/remont-led-podsvetki.html
- https://tv-remont.by/remont-podsvetki-televizora-lg-43uh603v-izobrazhenie-stalo-silno-sinit-dorabotka-bloka-pitaniya-eax66883501-eay64388801-ogranichenie-toka-podsvetki/
- https://seeiptv.ru/remont-podsvetki-televizora-lg/
- https://remonter.info/remont-led-podsvetki-matricy-televizora-lg-39lb561v/
Практика ремонта
«Звук есть» «Нет изображения»
Остальные компоненты работают как правило стабильно, но заводом изготовителем видимо заложен максимальный срок службы данного ТВ: не более срока окончания гарантии, на практике еще меньше:
Телевизор собран на базе блока питания EAХ65391401.
Подсветка данной модели телевизора состоит из трех лент с 6-ти вольтовыми светодиодами в более массивной рассеивающей линзе, чем предыдущее покаление ТВ с 3-х вольтовыми светодиодами. Компания LG попыталась повысить яркость, контрастность, цветочувственность своих матриц более яркой подсветкой, оборудовав новые матрицы новой подсветкой с новыми светодиодами.
Что же в итоге получил покупатель? Технически говоря, покупатель получил ту же сгорающую подсветку, через два- три года эксплуатации телевизора, Компания LG совместила в одном компоненте два кристала 3-х вольтового светодиода , в общем корпусе, потребляющем уже 6 вольт , и 2 Вт , вместо 3 в и 1 вт соответственно в отличие от светодиодов применяемых в подсветке телевизорах серии LN, не изменив питающий ток (до 400 mA).
В Итоге: новая серия, и новые марицы, и новые покупатели. И те же самые болезни по неисправности подсветки перекочевали и в новую серию телевизоров серии LB.
Этой болезни подвержены телевизоры с матрицами серии LGNC320DXN, LC320EUN, LC320DUE, LC420DUE и многих других с подсветкой на 6 вольтовых светодиодах.
Вдвое большая рассеиваемоя мощность светодиода на двух кристалах, выполненных в том же корпусе, что и один на 1 Вт, приводит к массовому выходу из строя подсветки телевизоров серии LB, — независимо от диагонали, поступают в ремонт ТВ как после 2-х, 3-х лет эксплуатации, так и гарантийные, после эксплуатации не более года, в том числе и других производителей ТВ, но с той же матрицей компании LG.
Алгоритм ремонта:
Заключается в замене неисправных светодиодов и дальнейшем уменьшениии тока, проходящего через светодиодные ленты. Уменьшение тока реализуется за счет изменения сопротивления датчика тока LED драйвера.
Для доработки данного блока нужно увеличить сопротивление датчика тока, а именно удалить два резистора R817 и R820 ( к примеру), тем самым снизив ток в цепи LED до 130 -140 mA, увеличив срок службы светодиодов. (по конкретному драйверу смотрите даташит)
Совместимые ленты для ремонта подсветки матрицы телевизора LG 32LB561V . Для покупки перейдите по этой ссылке:
Комплект лент от проверенного производителя. Ленты совместимы для матриц LC320DUE и других применяемых в моделях телевизоров LG 32LB552, LG 32LB561, LG 32LB565, LG 32LB582 и др.
По возникшим вопросам пишите нам в комментарии или позвоните, телефон в разделе КОНТАКТЫ
Неисправности и их устранение у телевизоров Элджи
Любая бытовая техника ломается и ремонт телевизоров LG в определённый момент превращается в насущную необходимость для их владельцев. Они могут обнаружить светлые пятна или полосы на экране телевизора. Может так случится, что пропала картинка или пропадает звук. Есть множество других симптомов проблем, с которыми приходит сталкиваться, если у тебя есть смарт-тв.
Частая проблема у данной модели – проблема с подсветкой
И каждая из подобных проблем требует своего решения. Так, если разбивается какая-то деталь, например, разбит экран телевизора, то единственным способом исправить это будет — её замена. То же самое может потребоваться в случае, если у телевизора LG не включается индикатор — явный признак сломанного БП.
Ремонтировать ЖК телевизоры можно как в специализированных сервисах, так и собственными руками. Конечно, если владелец не знает, что делать если изображение просто в неверном формате, то ему ремонт может показаться слишком сложным делом. Но, на самом деле это не так.
