Erisson 32hle17t2 уменьшить ток подсветки

Telefunken tf-led32s95t2. ремонт, схема, сервис

Практика ремонта

Поступил в ремонт телевизор с неисправностью «Нет изображения»

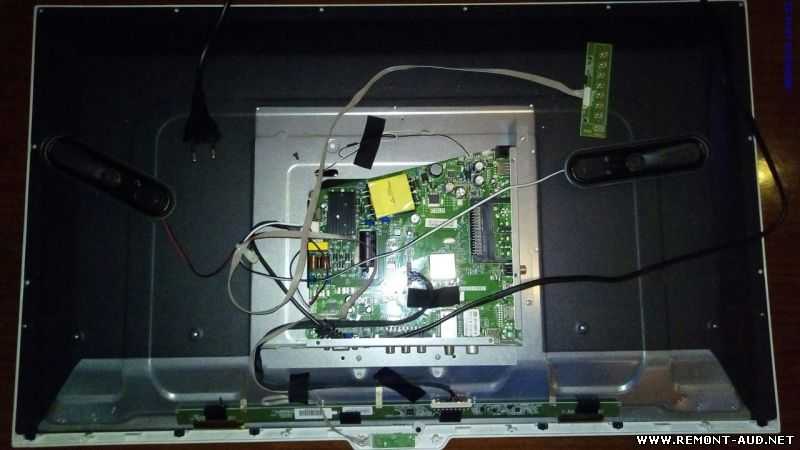

Блок питания и майн в данной модели телевизора выполнены на одной плате.

Описание ремонта:

Диагностика показала неисправность одного светодиода подсветки матрицы LC320DXJ-SFA2 . Подсветка матрицы данной модели состоит из трех светодиодных полос по 7 светодиодов в каждой номиналом 3V 1W. Выход из строя одного из светодиодов приводит к срабатыванию защиты микросхемы драйвера MP3398A и подсветка телевизора отключается. При этом при включении можно увидеть еле видимую заставку телевизора «Erisson».

В данном случае ремонт заключается в разборке матрицы телевизора и замене всех светодиодов в колличестве 21 штук.

Замена производиться прогревом тестолита светодиодных линеек снизу феном при температуре не более 350 град.

Для ремонта я использовал светодиоды LG 2835 аналогичные статье по ремонту LG 32LN540V . Однако в отличии от LG 2835 здесь применены светодиоды другой полярности, у них малая площадка «+» большая «-«, поэтому после замены на подобные светодиоды нужно поменять полярность проводов питающих LED ленты

Обратите внимание, что с платы на питание выходит несколько проводов, один плюс и несколько минусовых, это из за особенности работы драйвера MP3398A (чтобы задействовать все каналы драйвера). Однако в жгуте проводов все эти минусы спаяны между собой и на подсветку приходит в итоге всего два провода

Комплект светодиодных лент для ремонта можно приобрести здесь:

Сборка линз после замены светодиодов:

У многих возникают вопросы «чем приклеить линзы после замены светодиодов».

Я пробовал применять разные клеи: супер-клей имеет свойство растекаться и в итоге может дать пятна,особенно если не прозрачный, может попасть на линзы и дать преломление рассеивающего света; пробовал эпоксидку и БФ — снова возможны желтые пятна и главное очень долго сохнут.

На данный момент использую УФ клей Kafuter K-300. Данный клей засыхает при воздействии ультрафиолета и практически прозрачен после застывания, не дает приломлений света. Для затвердевания использую 6-ти вольтовый УФ светодиод, запитывая его от лабораторного источника питания.

Вот так выглядят линейки после замены светодиодов и приклеивании линз на место:

Замер тока на питании LED линеек показал значение в 290mA, что не есть гуд, так как при таких параметрах тока светодиоды вышли из строя.

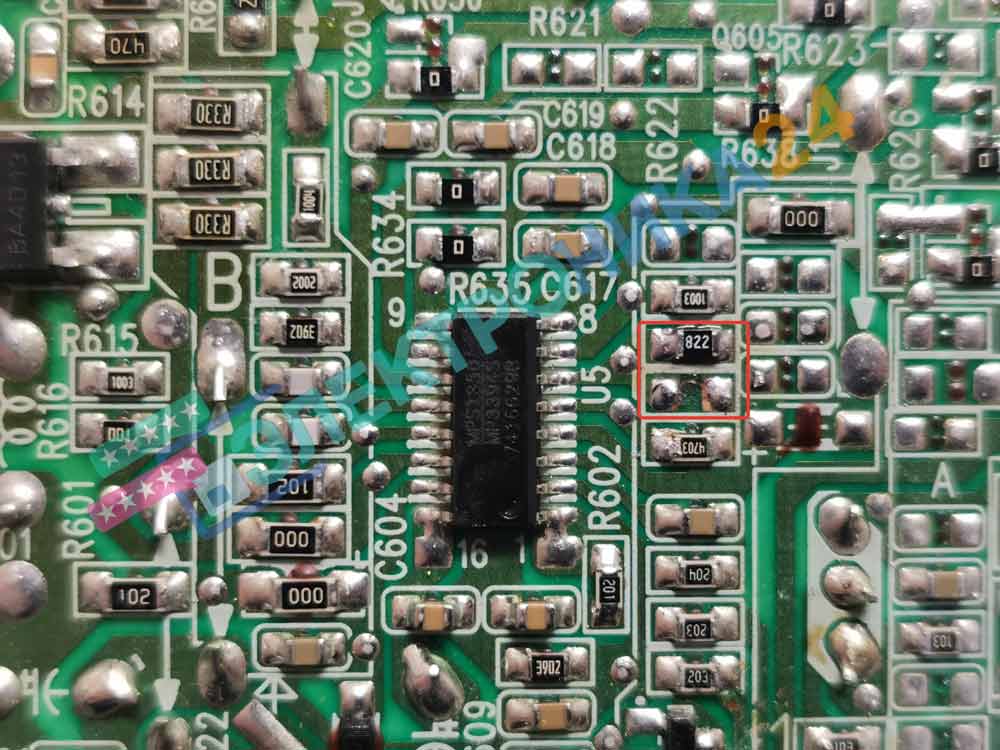

Для доработки 5800-A6M31G-0P00 с целью уменьшения тока проходящего через светодиоды и увеличения срока их службы обратим внимание на датчик тока в цепях драйвера MP3398A. 6-я нога драйвера соединена через резистор SMD 153 (15kOm) на землю, являющимся датчиком тока

Ток на LED линейках пропорционален току проходящему через данный резистор. Увеличив номинал этого резистора добиваемся уменьшения тока на линейках.

В данном случае вместо 15kOm я установил резистор номиналом 22kOm. Ток уменьшился с 290mA до 150mA.

Дополнительно:

При ремонте было также обнаружено вздутие конденсаторов 25v470mF на плате 5800-A6M31G-0P00 в линии питания. Неисправные конденсаторы заменены в колличестве 4-х штук.
