Lg 32lf550u ремонт подсветки

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид: Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране.

Нет изображения в телевизоре 42LB673V, что делать?

По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.

Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).

Состав телевизора LG 42LB673V:

Main (материнская плата): EAX65384003

Фото материнской платы

Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB

Фото платы питания

Panel (панель/матрица): LC420DUH (PG)(F1)

Фото дисплея LC420DUH (PG)(F1)

LED backlight/подсветка (led string):  42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A

Разбор телевизора LG 42LB673V

1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.

2. Откручиваем болты из задней крышки и снимаем ее

3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.

4. Откручиваем и снимаем нижние защитные планки

5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.

6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.

• Нижние планки
• Боковые планки удерживающие матрицу

7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.

8. Снимаем фильтры и рассеивающий пластик.

9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель

10. Снимаем отражатель

Ремонт подсветки в телевизоре 42LB67*

В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА

Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.

Доработка блока питания EAX65424001

В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.

Если сопротивления не менять, то обязательно убавить подсветку программно:

Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)

Скачать сервисный мануал (схема) для LG 42LB67*

Ремонт подсветки телевизора LG 32″(2) .

Всем здравствуйте! Сегодня у нас наконец-то полноценная замена подсветки , а не лепухи из обрезков или замена светодиодов поштучно

На ремонте у нас телевизор LG 32LB561U-ZE с диагнозом звук есть нет изображения. На свету видны блики на экране.

Ну что-же разборка производится как обычно , главное быть аккуратным с драйверами на матрице!

Будьте предельно аккуратны. Драверы приклеены к пластиковой рамке своеобразным скотчем и при вскрытии сразу не видны. Если оторвать , то случится беда!

Ну а в остальном всё как обычно. Люди сказали что ремонтировали у нас этот телевизор 2-3 года назад. Ну ладно разбираем и смотрим! Я свою работу всегда помню и знаю. В итоге вижу вот такое :

Линзы диодов приклеены на термоклей. Не спорю , такой вариант применяется при ремонте, но точно говорю, Я ТАК НИКОГДА НЕ ДЕЛАЛ! Ну дело в принципе и не в этом. При проверке светодиодов оказалось что из 18-ти штук 13 неисправных( часть пробита, часть оборвана). Перепаиваться в данном случае не имеет смысла и после согласования с клиентом принято решение о замене подсветки целиком!

В магазине был куплен комплект линеек и установлен.

Чем хороши купленные линейки тем что они полностью на алюминиевой основе, что хорошо для теплообмена. И на них сразу есть скотч для установки.

Проверяем работоспособность — всё светится.

Сборку аппарата производим в обратной последовательности.

И в конце как обычно доработка блока питания .

И что самое интересное! Когда я открутил блок питания , то все токоограничивающие резисторы стоят на месте! Вдвойне доказывает то, что телевизора у меня не было.

Фото блока питания LGP32-14PL1

# EAX65391401 доработка производится следующим образом. С обратной стороны установлены резисторы в smd корпусе в цепи стока полевого транзистора, номиналы которых составляют 1-2-8,2 Oм.

Заявленный ток на планки , если верить надписям на блоке, составляет 250мАмп. Но я решил замерить и в реальности ток до доработки составлял 270 мАмп, Сначала я снял 1 резистор и замерил — ток составил 200мАмп, мне показалось многовато и я скинул ещё один резистор номиналом 8,2 Ом и ток составил 190 мАмп — что составляет ниже на 30% — этого вполне достаточно. На изображении это никак не отразилось, а вот светодиоды проживут гораздо дольше.

Ну и как обычно фото изображения.

Вот такой ремонт у нас сегодня состоялся.

Если статья поможет вам в решении некоторых проблем, буду очень рад.

Ставьте лайки и подписывайтесь на канал и вы всегда будете в курсе новых публикаций.

Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.

Не включается

Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.

В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.

В данном видео вы подробнее узнаете о ремонте данного телевизора:

Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к

она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.

Разбор телевизора LG для замены подсветки

Поместите телевизор экраном вниз на подготовленную поверхность стола. Если вы сделаете ремонт самостоятельно, убедитесь, что все предметы со стола удалены. Будьте особенно осторожны, чтобы не забыть винты.

Снимите заднюю часть телевизора и установите его на предварительно подготовленный монтажный стол.

Внутренняя часть телевизора перед нами. Материнская плата, блок питания, плата T-CON и инфракрасный приемник.

Материнская плата EAX66943504.

Материнская плата EAX66943504. На момент написания этой статьи нам еще не пришлось ее ремонтировать. Он был заменен только один раз (он полностью сгорел после прохождения шторма).

Блок питания EAX66883501 EAY64388801. Об ограничении тока подсветки мы поговорим в конце статьи.

T-CON плата 6870C-0647A. Изначально мы подозревали, что это виновник сбоя в работе телевизора.

Матрица HC430DGN-SLNX5-5112 производства компании HEESUNG ELECTRONICS CO, LTD

Внимание, дорогие читатели. В телевизорах, производимых в течение 2-3 лет, такие производители, как Samsung и LG активно используют китайские матрицы

Это связано с введением китайскими компаниями большого количества производственных мощностей.

Разделение матрицы от палитры.

Неисправность подсветки телевизора

Неработающая подсветка может появляться на экране TV следующим образом:

• отсутствие изображения при наличии звука
• мерцание экрана с определенной периодичностью
• после непродолжительной работы изображение пропадает, через определенное время картинка появляется
• верхняя или нижняя, а бывает средняя часть экрана затемнена, что вызывает при просмотре сильный дискомфорт и нагрузку на зрение
• яркие светлые пятна по экрану, мешающие просмотру
• искажение цветов в область синего спектра

Исчерпывающую информацию о неработающем узле, можно получить только при полной диагностике любого телевизионного аппарата LG. Правильная диагностика, это 85 % успешности ремонта.

Поиск неисправности выполняется в следующей последовательности:

• визуальный осмотр платы блока питания
• проверка блока питания, соответствующих выходных напряжений
• измерение напряжения поступающего в подсветку драйвера

Убедившись, что напряжение увеличилось в момент включения до 150 Вольт, а затем снизилось через 3 – 5 секунд до 100 Вольт (в зависимости от модели телевизора); мы поняли что БП и драйвер исправны. Значит неисправны SMD светодиоды установленные на планках, пора приступать к ремонту LG.

Блок питания ТВ LG

Замена светодиодов

Потребителям уже известно, что если их телевизор LG не показывает изображение, но при этом есть звук, то всё дело в освещении экрана — не работает диодная подсветка. Но, для многих, ремонт диодов подсветки LED — настолько сложное дело, что они предпочитают замену экрана целиком.

Такое решение может иметь свои достоинства, но всё же ремонт подобных поломок LED телевизоров не обязан быть слишком дорогим. Хорошей альтернативой ремонту каждого диода является их простая замена.

Единственная сложность — найти подходящую деталь для телевизора LG. Дело в том, что оригинал — достаточно дорог. В то же время, замена есть не на каждом радиорынке и не в каждом магазине. В качестве замены можно использовать те, что стояли на сломавшемся устройстве, но их необходимо проверить на работоспособность.

Первым делом при замене отсоединяют пластины старых диодов. Поскольку крепят их с помощью специального двустороннего скотча, то для отсоединения тот прогревают или мощным бытовым, или паяльным феном. Планку фиксируют в держателе, после чего направляют включённый на нужную мощность прибор и ждут пока расплавится олово на скотче. Впаивание происходит точно так же, что избавляет от опасности повреждения заменой детали.

В некоторых случаях лампы имеют большую минусовую площадку в сравнении с положительной. В таком случае место контакта перед впайкой подрезают до нужных размеров.

Небольшое повреждение краски при ремонтных работах легко исправить, купив в магазине баллончик подобной. Для приклеивания линз использую суперклей

Очень важно при ремонте LG своими руками соблюдать все нюансы. Иначе, можно сделать хуже

При этом, работники сервисного центра, обнаружив непрофессиональное вмешательство могут запросить для исправления ситуации большую цену.

Lg 32lf550u ремонт подсветки

В телевизоре LG 32LF550U выгорели почти все светодиоды подсветки. Один выгорел весьма серьезно.

Заменил все три сегмента. Перед включением решил проверить напряжение на выходе драйвера подсветки — оно составляет порядка 220 Vdc, при этом держится стабильно на этом уровне.

Однако на самой плате БП указано напряжение 119 Vdc, т.е. на 100 вольт меньше.

При этом по входу стоят конденсаторы на 350 Вольт, т.е. по логике, учитывая запас, можно предположить, что производитель заложил штатно присутствие на выходе порядка 200 вольт.

Но тем не менее, есть сомнения, т.к. данное напряжение весьма велико, т.к. напряжение должно быть порядка = 6V x 3 сегм х 6 шт. = 108 Вольт.

В Интрнете тоже везде напрочь отсутствует информация о том, какое должно быть напряжение на выходе драйвера на ХХ (без нагрузки). Во всех видео на ютюбе мастера меняют подсветку и подключают ее без проверки драйвера. В одном видео мастер упомянул, что напряжение после включения должно «уходить в 0».

Доводилось ли кому-либо мерить данное напряжение?

Добавлено (22.09.2019, 13:48)———————————————В общем оказалось что напряжение нормальное. Т.к. LED-драйвер это источник тока,а не источник напряжения, то напряжение холостого хода может быть выше рабочего. Рабочее напряжение устанавливается в зависимости от нагрузки, но при этом ток всегда один и тот же.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку; прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения; особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Нет изображения

Но бывают такие ситуации, когда у вполне работающего телевизора LG нет изображения. Или же изображение тухнет и выключается сразу, устройство решило погаснуть и гаснет экран без всякой видимой причины. Потребителю бывает не сразу понятно почему нет изображения и в чём кроется причина такой поломки.

Существует несколько причин того, почему мог потемнеть экран. Основные из них:

• отсутствие подачи питания к лампам;
• их поломка;
• неисправность электродов развёртки.

Чтобы определить причину поломки и способ её устранения, первым делом необходимо разобраться в общих принципах работы ЖК устройств и в чём основная разница между родственным им ЭЛТ и кинескопом. Схема изделия, в частности, не предполагает наличия всевозможных позисторов. В большинстве случаев проблема кроется в одном месте — подсветке. И перед мастером стоит задача определить, что вывело из строя именно её. Для этого необходимо учесть, что ЖК-экраны бывают двух главных типов:

• диодные;
• на базе газоразрядных ламп.

Важно не путать газовые лампы телевизоров и те, которые используют для освещения помещений. Их устройство очень разное

Первым делом проверяют, поступает ли к лампе питание. Для этого, открывают заднюю стенку телевизора LG и проводят визуальный осмотр, определяя работоспособность кабелей, подсоединённых к матрице. После визуального осмотра их можно отсоединить и проверить работоспособность стандартным методом — подключив осветительную лампочку.

В некоторых моделях подсветка осуществляется не одним, а несколькими разрядными источниками света. В таком случае вытаскивают матрицу и подключают её, чтобы увидеть, какие конкретно лампы работают, а какие — нет. При необходимости производят замену перегоревшего светодиода.

В других моделях предусмотрена возможность отсоединения лампы с торца изделия, без какого-то вмешательства в саму матрицу. Необходимый элемент покрыт специальной защитной прокладкой, которую отодвигают и выпаивают сломанную деталь. На её же место устанавливается таким образом — новая.

Иногда потребители сталкиваются не просто с отсутствием изображения, а с наличием полосы на экране телевизора LG. Такая полоса может быть, как вертикальной, так и горизонтальной. Она является симптомом проблем с электродом развертки. Для того чтобы убедиться в правильности диагноза, достаточно подключить к нему другое изделие с исправной матрицей. Единственный способ ремонта — замена детали. Такая же причина, скорее всего, и у появления пятна на экране телевизора LG.

Практика ремонта

Телевизор LG 32LF560V-ZC

Поступил в ремонт телевизор с заявленной неисправностью:

«Звук есть» «Нет изображения»

На включение реагирует, Изображения нет.

Произведено вскрытие и осмотр деталей.

Main EAX66203805(1.2) Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25 Ток подсветки: 0,25А Матрица (Панель) NC320DUN-VBBP3

Данные модели телевизоров чаще всего поступают в ремонт с неисправностью светодиодной подсветки. Подсветка в данном случае состоит из 18-ти светодиодов 6В 2Вт , три ленты по 6 штук. В неисправности подсветки можно убедится сделав замер напряжения на входе питания лент, у исправного блока напряжение должно составить около 119В.

Массовый выход из строя подсветки телевизоров этой серии обусловлен применением микросхемы BD559. Внятного даташита на данную микросхему я не нашел, однако сама микросхема свободно продается. Часть схемы с BD559 вы можете посмотреть в этой статье по ремонту LG 32LF562V-ZC.

Микросхему BD559 можно приобрести здесь: BD559.

При выходе из строя одного светодиода всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи. Такая особенность работы драйвера приводит перегреву транзистора Q803 и выходу его из строя. В данном случае перегрев вызвал прогорание текстолита в месте нагрева:

Нередко из строя выходит и сама микросхема BD559. Ремонт заключается в восстановлении схемы управления подсветкой а также замене светодиодных лент в сборе комплектом с обязательной доработкой блока питания EAX66171501 . В сервисных биллютенях компания LG рекомендует менять плату EAX66171501 целиком, видимо как раз в связи с перегревом деталей при выходе из строя подсветки. но если вам повезло, вы можете ограничиться лишь ремонтом подсветки.

Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:

Маркировка лент для LG серий LF LB LY:

6916L-2223A (A лента) 6916L-2224A (B лента) 6916L-1703B 1704B 6916L-2406A 2407A

Та же подсветка применяется в телевизорах: LG 32LF564U, LG 32LF560U, LG 42LF560V, LG 32LF562V, LG 32LF564V, LG 32LF560V.

Блок питания LGP32D-15CH1 EAX66171501

Доработка EAX66171501 аналогична статье по ремонту LG 32LF562V-ZC :

Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки. Меняем сопротивление R816 — 2,4 Ом на сопротивление 3,9 Ом. После переделки имеем ток подсветки 0,13А при включении и 0,11A в рабочем режиме:

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

1. Диагональ телевизионного устройства.
2. Модель техники.
3. Наличие гарантийного листа.
4. Количество вышедших из строя светодиодов.
5. Сложность работы.
6. Диагональ экрана.
7. Стоимость диагностики.
8. Год выпуска телевизора и его общее состояние.
9. Цена запчастей, комплектующих.
10. Необходимость выезда специалиста на дом.
11. Квалификационный уровень телемастера, его опыт.
12. Срочность заказа.
13. Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

Сборка TV

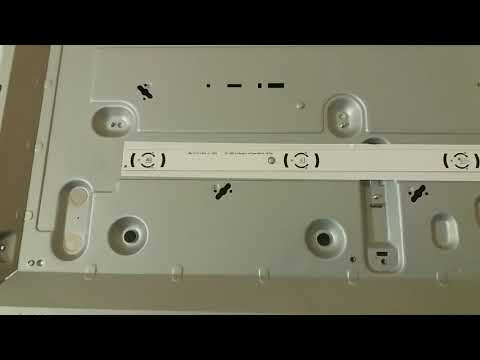

Приклеиваем планки к корпусу телевизора. Соединяем планки через разъем между собой. Проверяем свечение всех светодиодов, точность установки светодиодных линз при помощи монтажного отражателя.

Установка планок

Устанавливаем белый светоотражающий экран на корпус телевизора. Назначение экрана – улучшение светоотражающих свойств. Светоотражатель закрепляется на корпусе LG используя 2-х сторонний скотч 3М.

Устанавливаем рассеивающие фильтры. Убеждаемся в равномерности свечения получившегося белого поля. При отсутствии засветов, устанавливаем матрицу на место, в обратной последовательности. Подключаем к матрице все шлейфы необходимые для ее работы.

Полностью собираем телевизор, установив переднюю рамку и звуковые динамики. Подключаем систему управления TV для работы с ПДУ.

Выполняем пробное включение. После вывода на экран меню, заходим в раздел регулировки изображения, устанавливаем параметры подсветки 70 % по шкале от 100. Контрастность уменьшаем до 85%. Регулятором яркости устанавливаем оптимальную яркость изображения.

Итоговая проверка

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.

Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

Разборка ТВ и снятие матрицы 43 дюйма

Для того чтобы разобрать телевизор и добраться до светодиодов, необходимо снять переднюю рамку. Откручиваются винты по периметру, аккуратно отгибается металлическая планка и поднимается вверх. Повторить со всех четырех сторон монитора.

Ремонт LG

Извлечь матрицу не повредив шлейфы. При этом необходимо придерживать саму матрицу за край, а планку закрепить, для исключения повреждения.

Планка соединения матрицы LG

Затем демонтировать светорассеивающие фильтры. Обычно фильтры приклеены на двухсторонний скотч. Для их отклеивания применяется диэлектрическая тонкая пластиковая лопатка. Следующий шаг отсоединение отражающего фильтра.

Отсоединение отражателя

Снятие рассеивающих линз с планок, с учетом метки на корпусе линзы. Это необходимо для обратной установки линз на свои места с точной их ориентацией. Для исключения засвета на экране ТВ.

Рассеивающая линза

Отклеивание светодиодных планок. Для данной процедуры используется изопропиловый спирт и пластиковая лопатка

Важно не повредить целостность токопроводящих дорожек, покрытых белым лаком

Обратить внимание на наличие целостности дорожек под светодиодом. При наличии прогаров, заменить планку

Отсоединение планок со светодиодами

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.
