Проблемы с электричеством

Если телевизор LG не подаёт признаков жизни, то это необязательно означает выход техники из строя. TV может не работать из-за проблем с подключением к обще домовой электрической сети или коллективной антенне: поврежденный кабель, сломанная розетка, неполадки с местной электросетью — все это также не позволит включить устройство. Попробуйте подсоединить девайс к другому источнику питания и произвести его запуск — если не помогает, то придётся обращаться за помощью к телемастерам.

Перегоревший предохранитель — ещё одна из возможных причин неработоспособности жидкокристаллического или кинескопного аппарата производства ЛЖ.

Если же лампочка питания горит обычным цветом (красным, зеленым, синим), то есть вероятность того, что отсутствует связь прибора с источником телесигнала. Запустите дежурный режим монитора и попытайтесь открыть какой-либо медиафайл со смартфона или флешки, подключённых по USB или HDMI, на большом дисплее. Таким образом, вы сможете убедиться в работоспособности Smart-TV.

Ремонт телевизора LG 42LB650V

Общие рекомендации по ремонту TV LCD LED

Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним признакам тех или иных неисправностей. Если LG 42LB650V не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания EAX65423701 (2.0). В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовые элементы транзисторы и диоды выпрямительного моста на предмет лавинного (теплового) пробоя. Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели LC420DUH (FG)(P2)). Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов. Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда светодиод слегка засветится.

На материнской плате EAX65384004 (1.5), в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: LG1311; DRAM: H5TQ4G63AFR-PBC; EEPROM: AT24C256C, EMMC: THGBMAG6A2JBAI. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. Перед заменой тюнера TDJM-G101D EBL61400501, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах.

Помните! Попытки самостоятельного ремонта пользователями телевизора LG 42LB650V без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

ПРОСМОТР ПРОГРАММЫ

Подсоединение антенны

Далее приведена инструкция по подсоединению антенны для просмотра телеканалов.

Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему оборудование. Это может привести к поломке телевизора.

Подключите ВЧ-кабель, подсоединенный к телевизору, к настенной антенной розетке (75 Ω).

Настенная антенная розетка

ПРИМЕЧАНИЕ

yyВыберите оптимальное направление антенны. Это повысит качество картинки.

yyДля получения лучшего качества изображения в зонах с низким уровнем сигнала, может понадобиться антенна или усилитель сигнала.

yyЕсли после подключения антенны качество изображения плохое, направьте антенну в правильном направлении.

yyАнтенный кабель и преобразователь в комплект поставки не входят.

Наличие посторонних звуков при включении

Если при старте TV слышны специфичное щёлканье, гудение где-то внутри девайса, техника не стартует с первого раза или долго «думает» перед запуском, то:

• произошел перегрев нескольких радиодеталей;
• случилась перегрузка блока питания;
• БП сгорел;
• активировалась защитная блокировка системы питания, например, после грозы или сильного перепада напряжения.

Чтобы избежать дополнительных проблем с микросхемами, срабатывает защитная блокировка, не позволяющая включить прибор, — именно блокиратор и издаёт характерные щелчки. Здесь потребуется помощь специалистов, которые сумеют разобрать корпус телика, отключить блокировку, а также провести тщательную диагностику и устранить главную причину неисправности.

Услуги мастера понадобятся, если, сгорела одна из микросхем блока электропитания, вздулся конденсатор (в таком случае вы услышите свист и гудение) или выгорел резистор на плате. Заниматься самостоятельным ремонтом при таких неполадках категорически запрещается.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Ремонт телевизора LG 32LW575S

Общие рекомендации по ремонту TV LCD LED

Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора LG 32LW575S, а так же внешние элементы корпуса. По видимым внешним изменениям состояния компонентов обычно удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до проведения необходимых измерений. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы. Если LG не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания . В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты . В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Если у LG нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в цепях подсветки панели LC320EUD. Могут быть неисправны светодиоды или преобразователь питания — LED-драйвер. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего LED-драйвер, и проверить светодиоды LED, подключив заведомо исправные для диагностики. В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить. Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

На материнской плате EAX64405501, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).

Перед заменой тюнера TDTR-T056F, если нет настройки на каналы, прежде необходимо проверить напряжения питания на его выводах.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Ремонт монитора LCD LG L1740BQ

Если монитор не подвергался механическим повреждениям, таким как удары, падения, попадания влаги или насекомых, то часто это проблема старения компонентов блока питания, в частности — электролитические конденсаторы.

Электролитический конденсатор

— одна из разновидностейконденсаторов , где диэлектриком между обкладками служит плёнка оксида металла, анод выполнен из металла, а вот катод представляет собой твёрдый, жидкий или гелевый электролит, который и высыхает с годами работы, а значит емкость электролита падает и блок питания перестает работать или работает с перебоями.

Для начала нужно разобрать монитор LG Flatron L1740BQ, снимаем заднюю крышку, она держится на резиновых пимптиках и откручиваем ножку-подставку

Снимаем заднюю крышку и откручиваем подставку

Аккуратно, желательно пластиковой лопаткой, отщелкиваем заднюю крышку от передней панели по периметру

Здесь важно не спешить и поддевать в местах самих защелок и если пластик уже подсох, так как монитор уж очень старый, эти защелки будут отломаны. Вскрываем монитор по периметру

Вскрываем монитор по периметру

Я по классике «вскрываю» плоской отверткой, но только смотря по ситуации и конструкции монитора

Вскрытие отверткой корпуса монитора

Большинство нормальных ЖК мониторов обычно закрыты в металлический экран, LG Flatron не исключение

Металлическое экранирование внутрянки ЖК монитора

Откручиваем черные винты и снимаем передний пластик рамку, у нас в руках останется модуль ЖК монитора в кожухе

Откручиваем переднюю рамку

Откручиваем по периметру модуля болты, чтобы снять заднюю половину и добраться внутрь

Откручиваем болты по периметру модуля

Отключаем по два разъема ламп подсветки ЖК экрана сверху и снизу и теперь можно спокойно снять заднюю металлическую крышку ЖК модуля

Разъемы ламп подсветки ЖК экрана

Разъемы ламп подсветки ЖК экрана

К задней крышке прикручены платы блока питания и контроллер к которому подключается сама ЖК матрица, кнопки и индикаторы.

Задняя крышка с платами

Электролиты блока питания не имеют визуальных повреждений, типа вздутия или вскрытия по выштамповке наверху, однако я их поменял и это дало результат

Плата блока питания ЖК монитора

Увы, я забыл записать номиналы электролитических конденсаторов. Вы можете просто посмотреть по факту разборки, купить и запаять позже.

Электронные компоненты, как и множество интересных вещей для ремонта электротехники я обнаружил на сайте: https://sxema.com.ua/g21832737-ultrazvukovye-vanny

На всякий случай фото платы контроллера ЖК монитора LG Flatron L1740BQ

Плата управления ЖК монитора LG Flatron L1740BQ

После замены электролитов, частичной сборки монитор уже включался и без проблем проработал несколько часов на фильмах для теста

Монитор LG Flatron L1740BQ включается и работает

Товарищ доволен, ремонт копеечный.

Технические проблемы

Со временем перестают работать различные платы, транзисторы, конденсаторы, предохранители и прочие аппаратные элементы. Чтобы конкретизировать причину неисправной работы устройства, необходимо провести разборку. Подручными средствами обойтись не удастся, ведь это только усугубит неисправность, разумней обратиться за помощью в сервисный центр LG.

Выгорела матрица и подсветка

Проблемы с ЖК матрицей и светодиодной подсветкой заметны невооруженным взглядом. Моментально ухудшается качество изображения, оно становится слишком темным. Основные признаки поломки подсветки и матрицы:

• картинка отсутствует, но звук есть;
• на экране появились черно-белые или цветные полосы;
• битые пиксели, рябь;
• при включении не появляется логотип LG.

Стоимость восстановления будет крайне высокой, желательно обратиться к ритейлеру, чтобы он провел гарантийный ремонт.

Несоблюдение эксплуатационных условий

Никогда не стоит исключать человеческий фактор. Речь идет о том, что несоблюдение эксплуатационных правил, несомненно, приведет к поломке ТВ-оборудования. Поэтому прежде, чем подключить и начать пользоваться телевизором, обязательно ознакомьтесь с инструкцией и кратким руководством. Здесь вы также найдете полезные рекомендации по устранению возникших поломок.

Если говорить о человеческом факторе, то самая распространенная поломка этого типа – механическое повреждение экрана. Зачастую после этого приходится менять матрицу и подсветку.

Не забывайте о том, что ТВ может не включаться также из-за неисправности периферии, в частности различных кабелей, проводов. Разумеется, что в таких ситуациях сам телевизор восстановления не требует. Поменять поврежденный провод не составит особого труда.

Теперь вы знаете все о том, почему не включается телевизор и как устранить эту поломку. Аппаратные поломки все таки разумней доверить специалистам, имеющим в своем распоряжении профессиональное оборудование.

Проблемы с ПО

Отдельно стоит рассмотреть ситуации, в которых не работает Smart TV на платформе WebOS. Такие модели некорректно функционируют вследствие проблем с операционной системой. Чтобы избежать их, необходимо своевременно устанавливать обновления.

Если пользователь неправильно обновит устройство, то тогда телевизор будет постоянно перезагружаться или же и вовсе больше не включится. Устраняется сбой путем загрузки файлов новой прошивки на самую обычную флешку, с которой уже проводится обновление ОС телевизора. С этой работой справится каждый, ничего сложного нет, просто следуйте инструкциям.

Нет изображения

Но бывают такие ситуации, когда у вполне работающего телевизора LG нет изображения. Или же изображение тухнет и выключается сразу, устройство решило погаснуть и гаснет экран без всякой видимой причины. Потребителю бывает не сразу понятно почему нет изображения и в чём кроется причина такой поломки.

Существует несколько причин того, почему мог потемнеть экран. Основные из них:

• отсутствие подачи питания к лампам;
• их поломка;
• неисправность электродов развёртки.

Чтобы определить причину поломки и способ её устранения, первым делом необходимо разобраться в общих принципах работы ЖК устройств и в чём основная разница между родственным им ЭЛТ и кинескопом. Схема изделия, в частности, не предполагает наличия всевозможных позисторов. В большинстве случаев проблема кроется в одном месте — подсветке. И перед мастером стоит задача определить, что вывело из строя именно её. Для этого необходимо учесть, что ЖК-экраны бывают двух главных типов:

• диодные;
• на базе газоразрядных ламп.

Важно не путать газовые лампы телевизоров и те, которые используют для освещения помещений. Их устройство очень разное

Первым делом проверяют, поступает ли к лампе питание. Для этого, открывают заднюю стенку телевизора LG и проводят визуальный осмотр, определяя работоспособность кабелей, подсоединённых к матрице. После визуального осмотра их можно отсоединить и проверить работоспособность стандартным методом — подключив осветительную лампочку.

В некоторых моделях подсветка осуществляется не одним, а несколькими разрядными источниками света. В таком случае вытаскивают матрицу и подключают её, чтобы увидеть, какие конкретно лампы работают, а какие — нет. При необходимости производят замену перегоревшего светодиода.

При ремонте не забываем, что существует несколько типов ЖК-экранов

В других моделях предусмотрена возможность отсоединения лампы с торца изделия, без какого-то вмешательства в саму матрицу. Необходимый элемент покрыт специальной защитной прокладкой, которую отодвигают и выпаивают сломанную деталь. На её же место устанавливается таким образом — новая.

Иногда потребители сталкиваются не просто с отсутствием изображения, а с наличием полосы на экране телевизора LG. Такая полоса может быть, как вертикальной, так и горизонтальной. Она является симптомом проблем с электродом развертки. Для того чтобы убедиться в правильности диагноза, достаточно подключить к нему другое изделие с исправной матрицей. Единственный способ ремонта — замена детали. Такая же причина, скорее всего, и у появления пятна на экране телевизора LG.

Не включается

Чаще всего владельцам телевизоров LG приходится сталкиваться с тем, что устройство попросту не включается. То есть, экран не загорается, оставаясь тёмным, а блок питания телевизора LG не включается, и лампочка индикатор даже не горит красным.

В большинстве случаев это связано с поломками кабеля. Самая стандартная проблема проводов, связывающих электрическую сеть с телевизором — повреждение жил, случающееся из-за того, что на кабель часто наступают. Помимо жил может повреждаться и дорожка на микросхеме, поскольку кабель часто дёргают. Дело в том, что цифровой ресивер в современных условиях представляет собой небольшую микросхему, покрытую экранирующим материалов. В связи с этим, его собирают совместно с разъёмом кабеля.

В данном видео вы подробнее узнаете о ремонте данного телевизора:

Основная проблема ремонта подобной поломки заключена в необходимости обходиться с электронными элементами с исключительной аккуратностью. Прежде чем приступить к исправлению повреждений, их вытаскивают из разъёма. Как только это удалось сделать без дополнительных повреждений, сам кабель ремонтируют, используя паяльник и клей. Провода возвращают на положенные им места.

Как понять, что именно БП вышел из строя

Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).

Другими основаниями считать, что БП вышел из строя могут быть:

• нестабильное включение (с нескольких попыток);
• светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
• цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
• посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
• ТВ включается, и присутствует звук, но экран не светит;
• другие неисправности.

Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.

Причины выхода из строя БП

Блок питания на телевизор представляет собой плату, на который находятся трансформаторы, предохранитель, конденсаторы, блок PFC, инвертор и дежурный БП, некоторые модели также оснащены диодным мостом. Поломка каждого из элементов платы может привести к полному выходу телевизора из строя. Неисправная техника может вести себя по-разному:

• Телевизор просто не включается и не подает никаких «признаков жизни».
• Происходит несколько попыток включения, после чего телевизор полностью отключается.
• Появляется шум со стороны задней стенки ТВ: треск, стук или свист.
• Не горит индикаторная лампочка.
• Телевизор произвольно отключается.
• Добиться нормального сигнала можно только многократного выключения/включения устройства.
• Происходит задержка изображения после включения.

Проблемы, связанные с качеством изображения или звука, зачастую не связаны с блоком питания. Основным симптом неисправного БП можно назвать невозможность включить телевизор.

Причин выхода из строя блока питания к телевизору на самом деле немало, причем в поломке далеко не всегда виноват пользователь или неправильная эксплуатация устройства. Наиболее распространенные причины неисправности, это:

• Перепады напряжения в сети. Резкий перепад оказывает куда более пагубное воздействие на радиоэлементы платы, чем просто повышенное или пониженное напряжение.
• Скачек тока. Как правило, современные квартиры и дома защищены автоматами, которые отключают питание электроприборов при достижении критической отметки силы тока. Но удар молнии во время грозы может спровоцировать резкий и неконтролируемый скачек показателей по току. Особенно к этому чувствительные старые LCD телевизоры.
• Неправильные условия эксплуатации. Работая во влажных условиях, на плату телевизора попадает влага, при резких перепадах температуры – на ней образуется конденсат. Влага может спровоцировать выход из строя отдельных элементов платы.
• Короткое замыкание. По аналогии с ударом молнии, КЗ провоцирует резкий скачек критических показателей силы тока. К сожалению, автоматы не всегда успевают защитить технику.
• Фактор времени. Все платы БК имеют накопительные элементы – конденсаторы. Со временем конденсаторы выходят из строя, вздуваются и это приводит к неисправностям блока питания телевизора. Повлиять на этот фактор невозможно.
• Кустарный ремонт. Если владелец техники недавно обращался за помощью к несертифицированным мастерам, велика вероятность что поломка вызвана именно их «ремонтом». После работы неквалифицированных специалистов могут оставаться «лишние детали», они могут допускать ошибки сборки и выполнять неправильные подключения.

Зная причину поломки, найти неисправность будет значительно проще, так как будет понятно, где искать проблему. Но, прежде чем приступать к ремонту блока питания телевизора, стоит провести полную диагностику и убедиться, что неисправность именно в БК.

Человеческий фактор

Под человеческим фактором стоит понимать несоблюдение правил эксплуатации телевизионного аппарата. Перед установкой и использованием новой техники всегда необходимо ознакомиться с прилагаемой к ней инструкцией или кратким руководством — чтение данных документов не займёт много времени, зато поможет в будущем избежать лишних неприятностей. Если вы уже столкнулись с неисправностью, комплектный мануал все равно в силах оказать услугу: инженеры LG, в инструкциях описывает некоторые неполадки со своей продукцией и дают пользователем советы по их самостоятельному устранению.

Не стоит исключать возможность повреждения телевизионных проводов и другой периферии. В таком случае чинить сам телеаппарат не придётся: достаточно будет заменить лишь, шнур питания и разъем.

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

1. Диагональ телевизионного устройства.
2. Модель техники.
3. Наличие гарантийного листа.
4. Количество вышедших из строя светодиодов.
5. Сложность работы.
6. Диагональ экрана.
7. Стоимость диагностики.
8. Год выпуска телевизора и его общее состояние.
9. Цена запчастей, комплектующих.
10. Необходимость выезда специалиста на дом.
11. Квалификационный уровень телемастера, его опыт.
12. Срочность заказа.
13. Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

Разбор телевизора LG для замены подсветки

Поместите телевизор экраном вниз на подготовленную поверхность стола. Если вы сделаете ремонт самостоятельно, убедитесь, что все предметы со стола удалены. Будьте особенно осторожны, чтобы не забыть винты.

Снимите заднюю часть телевизора и установите его на предварительно подготовленный монтажный стол.

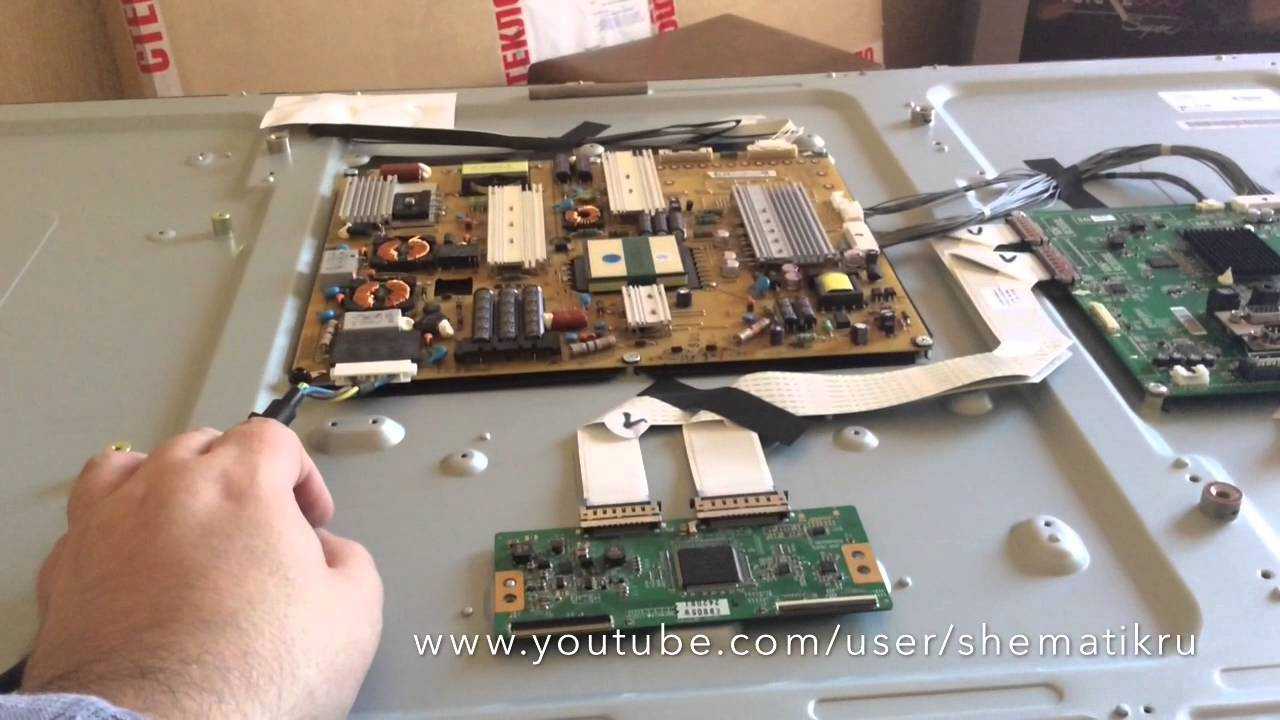

Внутренняя часть телевизора перед нами. Материнская плата, блок питания, плата T-CON и инфракрасный приемник.

Материнская плата EAX66943504.

Материнская плата EAX66943504. На момент написания этой статьи нам еще не пришлось ее ремонтировать. Он был заменен только один раз (он полностью сгорел после прохождения шторма).

EAX66883501 EAY64388801

Блок питания EAX66883501 EAY64388801. Об ограничении тока подсветки мы поговорим в конце статьи.

T-CON 6870C-0647A

T-CON плата 6870C-0647A. Изначально мы подозревали, что это виновник сбоя в работе телевизора.

Инфракрасный приемник.

Матрица HC430DGN-SLNX5-5112 производства компании HEESUNG ELECTRONICS CO, LTD

Внимание, дорогие читатели. В телевизорах, производимых в течение 2-3 лет, такие производители, как Samsung и LG активно используют китайские матрицы

Это связано с введением китайскими компаниями большого количества производственных мощностей.

Разделение матрицы от палитры.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Не забываем подготовить весь инструмент

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.
