Pci express x1, x8, x16

Сколько типов карт PCIe?

card types will be uncovered in terms of sizes and versions.
Для карт PCI Express были разработаны различные форматы. В следующих разделах будут описаны типы карт PCI Express с точки зрения размера и версии.

На основе размеров карт PCIe

Размер любой карты PCI Express обычно указывается количеством дорожек. Вообще говоря, существует пять физических размеров карт PCIe: x1, x4, x8, x16 и x32. (Только для справки, PCIe x32 имеет максимум 32 канала, но это редко и не является основным.) Число после «x» относится к числу линий в слоте PCIe. Например, карта PCIe x4 означает, что карта имеет четыре канала.

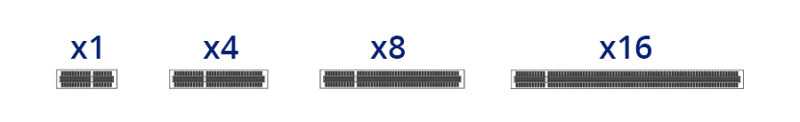

Рисунок 2: Сравнение разных размеров карт PCIe

В приложениях вам нужно будет вставить карту PCIe в слот PCIe хоста или сервера с такими же размерами и конфигурациями этой карты. Однако в таких случаях, как нехватка слотов, карту PCIe также можно установить в более широкий слот. Например, вы можете поместить карту PCIe x8 в слот PCIe x16, когда слот PCIe x8 занят, но эта карта всегда будет работать в режиме PCIe x8. Для получения более подробной информации о размерах карт PCIe вы можете обратиться к следующей таблице.

Ширина Слота PCIe	Количества Пины	Длина
PCIe x1	18	25 mm
PCIe x4	21	39 mm
PCIe x8	49	56 mm
PCIe x16	82	89 mm

На основе версий карты PCIe

PCI Express — это стандарт высокоскоростной последовательной компьютерной шины расширения для подключения высокоскоростных компонентов, который заменил устаревшие стандарты шин AGP (Accelerated Graphics Port), PCI и PCI-X. Стандарт PCIe много раз пересматривался с целью улучшения производительности и других функций. PCIe 1.0 изначально был запущен в 2002 году. Чтобы удовлетворить растущий спрос на более высокую пропускную способность, были изобретены и выведены на рынок последовательные версии. В настоящее время существует пять различных стандартов PCIe: PCIe 1.0, PCIe 2.0, PCIe 3.0, PCIe 4.0 и PCIe 5.0. PCIe 6.0 появится в ближайшее время

Обратите внимание, что скорость передачи удваивается для каждого поколения.

Соответственно, применяются пять версий карт PCIe: PCIe 1.x, PCIe 2.x, PCIe 3.x, PCIe 4.x и PCIe 5.x. PCIe 5.x с более высокой производительностью является последней версией, только что выпущенной в 2019 году. А PCIe 6.x должен быть выпущен примерно в 2021 году.

Стоит отметить, что все версии карт PCIe имеют обратную совместимость. То есть любая версия карты PCIe и материнской платы может работать вместе в режиме самой низкой версии. В следующей таблице приведено сравнение скорости передачи между пятью типичными версиями PCIe (например, оригинальной версией n.0), чтобы лучше понять.

Версия	Год появления	Скорость передачи (пропускная способность, x1)	Скорость передачи (пропускная способность, x16)	Линейный код
PCIe 1.0	2003	2.5 GT/s (250 MB/s)	40 GT/s (4.0 GB/s)	8b/10b
PCIe 2.0	2007	5.0 GT/s (500 MB/s)	80 GT/s (8.0 GB/s)	8b/10b
PCIe 3.0	2010	8.0 GT/s (984.6 MB/s)	128 GT/s (15.75 GB/s)	128b/130b
PCIe 4.0	2017	16.0 GT/s (1969 MB/s)	256 GT/s (31.51 GB/s)	128b/130b
PPCIe 5.0	2019	32.0 GT/s (3938 MB/s)	512 GT/s (63.02 GB/s)	128b/130b

Установка PCI-устройства

Выбирая дополнительное устройство для своего ПК, узнайте, какая версия PCI-разъемов установлена на вашей материнской плате. Помните, разные версии данных разъемов отличаются своей формой, поэтому устройство для одной версии разъема будет физически несовместимо с разъемом другой версии, который имеется на материнской плате.

Узнать, совместимо ли устройство с вашей материнской платой довольно просто:

Загрузите программу Everest , установите и запустите её.
В левой колонке выберите «Устройства» и там же выберите пункт «PCI устройства». Центральное окно программы будет разделено надвое, в верхнем будут перечислены все устройства, которые подключены к PCI-шинам. Нажав на устройство, в нижнем окне можно будет увидеть информацию об устройстве и о самой шине, к которой оно подключено. Там же можно узнать и версию PCI-шины.
Можно поступить проще и найти в сети Интернет описание вашей материнской платы, после чего просто сравнить его с характеристиками устройства, которые вы хотите установить. Узнать модель материнской платы можно с помощью программы Everest, открыв раздел «системная плата».

Если выбранная плата совместима с вашей материнской платой, можно переходить к непосредственной установке устройства.

Снимите боковую крышку корпуса ПК.
Выберите PCI-слот, в который будет установлено устройство, или удалите из нужного слота устройство, которое вы хотите заменить новым.
Просто аккуратно вставьте плату так, чтобы она полностью заходила в разъем. Тут вы не ошибетесь, так как неправильно установить плату в разъем физически невозможно.
Подключите дополнительные разъемы (если это требуется) и поставьте на место крышку корпуса.
Запустите ПК. Когда ОС загрузится, вы увидите системное сообщение о том, что было подключено новое устройство. Установите необходимые для его работы драйверы с установочного диска, который идет в комплекте с устройством, загрузив драйвер из сети или воспользовавшись автоматической установкой драйвера.

Плата расширения

Нередко в диспетчере устройств можно встретить следующее устройство: «PCI контроллер simple communications». За этим словосочетанием скрывается плата расширения. Она позволяет увеличить количество портов для подключения периферийных устройств или жестких дисков. То есть подобное приспособление устанавливается в слот расширения материнской платы, а с внешней стороны оно оснащено разъемами ЮСБ, КОМ или ЛПТ. Лет 5 назад это позволяло существенно увеличить количество подключенных периферийных устройств. Сейчас же количество портов на материнской плате выросло в разы, и потребность в установке подобных контроллеров просто отпала.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Каковы различные форматы PCI Express?

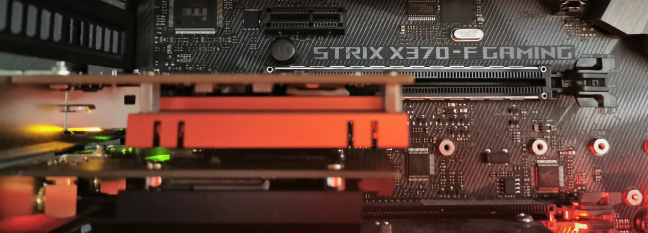

Показаны различные контроллеры на материнской плате

Express x1 … Express 3.0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта
PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую как новая видеокарта, какая из различных технологий PCIe работает
с вашим пк лучше, чем другая.
Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер,
и часть, описывающую технологическую версию, как описано ниже.

Что такое PCI Express

Последней версией PCI является PCI Express (PCI e). Он использует сеть последовательных соединений, управляемых концентратором на материнской плате компьютера. Поэтому карты PCI Express работают быстрее, чем обычные карты PCI. Для использования карты PCI Express на компьютере должен быть хотя бы один слот PCI Express.

PCI Express доступен в реализациях x1, x4, x8 и x16. Они увеличивают пропускную способность на соответствующие величины. Большие реализации требуют более длинных слотов PCI Express. X16 — самый большой слот, а x1 — самый маленький слот. Можно вставить слоты для карт PCI Express в любой достаточно большой для него слот. Например, x4 можно вставить в x8, но не в x1.

Основным преимуществом PCI Express является то, что он обеспечивает высокую скорость передачи данных. Можно подключить высокоскоростные устройства, такие как высококачественная видеокарта и карты Gigabit Ethernet, используя PCI Express. Следовательно, PCI Express способен заменить PCI. Кроме того, PCI Express обратно совместим с аппаратным и программным обеспечением PCI.

PCI Express x1, x4, x8 и x16

Периферийный компонент Interconnect Express (PCI Express), официально сокращенно обозначаемый как PCIe, представляет собой стандарт высокоскоростной шины расширения последовательного компьютера, разработанный для замены старых стандартов шин PCI, PCI-X и AGP. Электрический интерфейс PCI Express также используется во множестве других стандартов, особенно в ExpressCard в качестве интерфейса карты расширения ноутбука и в SATA Express в качестве интерфейса хранилища.

В PCI Express x1 x указывает физический размер карты или слота PCIe, где x16 является наибольшим, а x1 — наименьшим. Интерфейс PCI Express обеспечивает широкополосную связь между устройством и материнской платой, а также другим оборудованием. Чем больше каналов данных подключено, тем больше пропускная способность между картой и хостом. Тем не менее, как правило, увеличение стоимости происходит с большим числом полос.

PCIe является обновленной версией протокола PCI. Подобно интерфейсам PCI / PCI-X, PCIe был разработан для сопряжения периферийных компонентов. PCIe отличается от PCI / PCI-X в нескольких отношениях. Однако ключевое отличие позволит нам лучше понять различия между вариантами протокола PCIe (x1, x4, x8, x16 и x32). Это ключевое отличие — «параллельная» передача данных по сравнению с «последовательной» передачей. В архитектуре PCI и PCI-X все карты совместно используют параллельные линии передачи данных к хосту и от него. Различия в скорости карт и типах слотов ограничивают скорость передачи данных.

PCI Express организован в полосах. Каждая полоса имеет независимый набор выводов передачи и приема, и данные могут быть отправлены в обоих направлениях одновременно. И здесь все становится сложнее. Пропускная способность в одном направлении для одной полосы PCIe 1.0 (x1) составляет 250 МБ / с, но, поскольку она может одновременно отправлять и получать 250 МБ / с, Intel предпочитает указывать доступную пропускную способность для слот PCIe 1.0 x1 со скоростью 500 МБ / с. Хотя это общая совокупная пропускная способность, доступная для одного слота, вы можете достичь этой цифры пропускной способности, только если вы читаете и пишете одновременно.

Соединения ‘PCIe x1’ имеют одну полосу данных Соединения ‘PCIe x4’ имеют четыре полосы данных Соединения ‘PCIe x8’ имеют восемь линий передачи данных Соединения ‘PCIe x16’ имеют шестнадцать линий передачи данных Соединения PCIe x32 имеют тридцать две линии полосы данных (в настоящее время очень редко)

Это позволяет каждому соединению карты получать независимую полосу пропускания от других карт, которые могут быть активными в системе. Количество дорожек указывается суффиксом протокола PCIe (× 1, × 4, × 8, × 16, × 32). Каждая полоса пропускания имеет скорость 250-1969 МБ / с, в зависимости от версии протокола PCIe (v1.x, v2.x, v3.0, v4.0). Карты PCIe всегда могут работать в слотах PCIe с теми же или большим количеством линий, чем карта. Например, карта x8 может работать в слоте с полосами x8, x16 или x32. Аналогично, карта x1 может работать в любом слоте PCIe.

Принцип работы, совместимость

Являясь двусторонним, соединение передает данные последовательно
в пакетном режиме. Пропускная способность зависит от исполнения в каждом конкретном случае. PCI Express бывают одна (1х), две и более линий транспорта (2Х, 4Х, 6х, 8х, 12х, 16х, 32х), что определяет длину слота на системной плате. Характерно, что аппаратура способна работать c любым из них, но приспособленные для серьезных скоростей карты расширения не могут физически поместиться в менее производительные разъемы, просто не совпадая в размере. Хотя наоборот, менее продуктивные платы расширения, имеющие короткие контактные группы — легко помещаются в большие и корректно работают.

В таблице мы привели сводную таблицу соотношения количества линий и пропускной способности
:

Сейчас доступно несколько спецификаций
шины:

PCI Express 1.0 и 1.1.
Первые и наименее производительные решения, которые сейчас практически не используются. Сохраняются на старых платах, еще встречающихся в эксплуатации.
2.0.
Переработке и усовершенствованию подверглись все сколько-нибудь определяющие производительность качества, усовершенствованы логические протоколы, всесторонне оптимизировано управление связью, улучшено автоопределение подключаемых модулей.
Внешняя кабельная спецификация
PCIe
. Позволяет соединять оборудование кабелем длинной до 10 м.
2.1.
Промежуточный аналог 2.0 с некоторыми расширенными возможностями, предшествующими появлению 3.0.
3.0.
Скорость в 8 гигатранзакций в секунду (ГТ/с) стала доступной благодаря новой системе шифрования 128b/130b. Таким образом разница между pci 2.0 и 3.0 в шифровании и скорости передачи данных.
4.0.
Утвержден стандарт недавно — 5.10.2017. По сравнению с предыдущим — скорость удвоена. Возросли отдельные показатели, связанные с виртуализацией, оптимизирована передача пакетов данных.
5.0.
Ориентировочно, релиз запланирован зимой-весной 2019. Заявлена расширенная поддержка приложений, визуализирующих виртуальную реальность.

Жизнь на быстрых полосах

PCI-E с момента своего создания претерпел множество изменений; в настоящее время новые материнские платы обычно используют версию 3 стандарта, более быстрая версия 4 становится все более и более распространённой, и уже выпущена спецификация версии 5. Но все разные версии используют одни и те же физические соединения, и эти соединения могут быть четырёх основных размеров : x1, x4, x8 и x16. (Порты x32 существуют, но встречаются крайне редко и обычно не встречаются на потребительском оборудовании.)

Карты разного размера поддерживают разное максимальное количество линий PCI-Express.

Различные физические размеры позволяют использовать разное количество одновременных подключений контактов данных к материнской плате: чем больше порт, тем больше максимальное количество подключений к карте и порту. Эти соединения в просторечии известны как «дорожки», при этом каждая дорожка PCI-E состоит из двух сигнальных пар, одна для отправки данных, а другая для приёма данных. Различные версии стандарта PCI-E допускают разную скорость на каждой полосе. Но, вообще говоря, чем больше полос на одном порте PCI-E и подключённой к нему карте, тем быстрее могут передаваться данные между периферийным устройством и остальной частью компьютерной системы.

Возвращаясь к нашей метафоре бара: если вы представите каждого посетителя, сидящего за стойкой, как устройство PCI-E, то дорожка x1 будет одним барменом, обслуживающим одного клиента. Но у посетителя, сидящего на отведённом месте «x4», будет четыре бармена, которые будут приносить ему напитки и еду, а на месте «x8» будет восемь барменов только для её напитков, а на сиденье «x16» будет целых шестнадцать барменов только для него. А теперь мы перестанем говорить о барах и барменах, потому что нашим бедным образным пьющим грозит отравление алкоголем.

Ссылки[]

С. Озеров, А. Карабуто. Новые шины. Часть 1. PCI Express — общая концепция и возможности. // Sec.Ru Шаблон:Ref-ru
Североамериканский Express: технология новой шины PCI ExpressШаблон:Ref-ru
Сравнение интерфейсов PCI-E 2.0 и PCI-E 1.0: «А стоит ли овчинка выделки?» // techlabs.by, 26.11.2008
PCI Express пункт прибытия 2014 год // IXBT.com, 4 сентября 2003

PCI Special Interest GroupШаблон:Ref-en
PCI Express Specifications and White PapersШаблон:Ref-en
PCI Express External Cabling 1.0 SpecificationШаблон:Ref-en
PCI Express 2.0 Frequently Asked Questions/ Вопросы по стандарту PCI-E 2.0Шаблон:Ref-en
Creating a Third Generation I/O Interconnect (PDF)Шаблон:Ref-enШаблон:Ref-pdf
Intel Developer Network for PCI Express ArchitectureШаблон:Ref-en
PCI Express 3.0. Frequently Asked Questions. PCI-SIG. Retrieved 23 November 2008.Шаблон:Ref-en
PCIe 16G May Take Until 2017.Шаблон:Ref-en

Что такое PCI Express и что он обозначает?

PCI Express означает Peripheral Component Interconnect Express и представляет собой стандартный интерфейс для подключения периферийного оборудования к материнской плате на компьютере. Другими словами, PCI Express или сокращенно PCIe — это интерфейс, который подключает к материнской плате внутренние карты расширения, такие как видеокарты, звуковые карты, адаптеры Ethernet и Wi-Fi . Кроме того, PCI Express также используется для подключения некоторых типов твердотельных накопителей, которые обычно очень быстрые.

Какие типы слотов и размеров PCI Express существуют, и что означают линии PCIe? Для подключения плат расширения к материнской плате PCI Express использует физические слоты. Обычными слотами PCI Express, которые мы видим на материнских платах, являются PCIe x1, PCIe x4, PCIe x8 и PCIe x16. Число, которое следует за буквой «х», говорит нам о физических размерах слота PCI Express, который, в свою очередь, определяется количеством контактов на нем. Чем больше число, тем длиннее слот PCIe и тем больше контактов, которые соединяют плату расширения с гнездом.

Кроме того, число «х» также указывает, сколько полос доступно в этом слоте расширения. Вот как сравниваются часто используемые слоты PCIe:

PCIe x1: имеет 1 полосу , 18 контактов и длину 25 мм
PCIe x4: имеет 4 линии , 32 контакта и длину 39 мм
PCIe x8: имеет 8 линий , 49 контактов и длину 56 мм
PCIe x16: имеет 16 линий , 82 контакта и длину 89 мм

Линии PCI Express — это пути между набором микросхем материнской платы и слотами PCIe или другими устройствами, являющимися частью материнской платы, такими как разъем процессора, слоты M.2 SSD, сетевые адаптеры, контроллеры SATA или контроллеры USB.

В PCI Express каждая полоса индивидуальна, что означает, что она не может быть разделена между различными устройствами. Например, если ваша видеокарта подключена к слоту PCIe x16, это означает, что она имеет 16 независимых линий, выделенных только для нее. Никакой другой компонент не может использовать эти полосы, кроме графической карты.

Вот идея, которая может упростить вам понимание того, что такое линии PCI Express: просто представьте, что PCI Express — это магистраль, а автомобили, которые едут по ней, — это данные, которые передаются. Чем больше полос движения доступно на шоссе, тем больше автомобилей можно проехать по нему; чем больше у вас PCIe-линий, тем больше данных можно передать.

Карта PCI Express может устанавливаться и работать в любом слоте PCIe, доступном на материнской плате, если этот слот не меньше платы расширения. Например, вы можете установить карту PCIe x1 в слот PCIe x16. Тем не менее, вы не можете сделать обратное. Например, вы можете установить звуковую карту PCIe x1 в слот PCIe x16, но вы не можете установить графическую карту PCIe x16 в слот PCIe x1.

Какие версии PCI Express существуют, и какую скорость передачи данных (пропускную способность) они поддерживают?

Сегодня используются четыре версии PCI Express: PCI Express 1.0, PCI Express 2.0, PCI Express 3.0 и PCI Express 4.0. Каждая версия PCIe поддерживает примерно удвоенную пропускную способность предыдущего PCIe . Вот что предлагает каждый из них:

PCI Express 1.0: имеет пропускную способность 250 МБ / с на линию
PCI Express 2.0: имеет пропускную способность 500 МБ / с на линию
PCI Express 3.0: имеет пропускную способность 984,6 МБ / с на линию
PCI Express 4.0: имеет пропускную способность 1969 МБ / с на линию

Помните, что слоты PCIe могут предложить не одну, а несколько дорожек? Значения полосы пропускания, которые мы разделили, умножаются на количество линий, доступных в слоте PCIe. Если вы хотите рассчитать, сколько пропускной способности доступно для определенной платы расширения, вам нужно умножить пропускную способность PCIe на линию на количество доступных для нее линий.

Например, графическая карта, которая поддерживает PCI Express 4.0 и подключена к слоту PCIe x16, имеет доступ к общей пропускной способности около 31,51 ГБ / с. Это результат умножения 1969 МБ / с на 16 (пропускная способность PCIe на линию * 16 линий). Впечатляет, правда?

Вот как масштабируются версии PCI Express, если принять во внимание линии PCI Express:

В будущем появятся новые версии PCI Express, такие как PCI Express 5.0 и PCI Express 6.0. Спецификация PCIe 5.0 была доработана летом 2019 года, предлагая пропускную способность до 3938 МБ / с на линию и до 63 ГБ / с в конфигурации x16. Однако, скорее всего, мы не увидим его в ближайшее время на компьютерном оборудовании потребительского уровня.

Когда его можно будет использовать

Как мы упоминали ранее, в Computex 2019 дебютировала PCIe 4.0 с анонсами продуктов от AMD, Corsair и Gigabyte. Intel ничего не сказала о PCIe 4.0 для потребительского оборудования — и даже утверждала, что это не поможет ускорить Ваши игры на ПК — поэтому сейчас PCIe 4.0 — это все о системах AMD.

AMD анонсировала свой чипсет X570 на Computex с поддержкой PCIe 4.0, а производители представили десятки материнских плат X570, включая ASRock, Asus, Gigabyte и MSI. Эти платы X570 не будут дешевыми, и ожидается, что они также будут генерировать большое количество тепла. Почти на каждой плате, от среднего бюджетного геймера до ультра роскошного RGB-оборудованного монстра, были вентиляторы для охлаждения компонентов. Платы более высокого уровня также добавили дополнительные радиаторы, трубы, а в некоторых случаях системы жидкостного охлаждения. Это только для самой платы.

Несколько дней спустя компания выступила на игровой конференции E3 2019 с двумя новыми видеокартами, поддерживающими PCIe 4.0, включая Radeon RX 5700 XT и Radeon RX 5700. Новые карты также были выпущены 7 июля 2019 года.

Описание протокола[]

Файл:Gigabyte GV-NX62TC256D8 Rev 1.0.jpg

Видеокарта для PCI Express x16

Для подключения устройства PCI Express используется двунаправленное последовательное соединение типа точка-точка, называемое линией (Шаблон:Lang-en — полоса, ряд); это резко отличается от PCI, в которой все устройства подключаются к общей 32-разрядной параллельной двунаправленной шине.

Соединение (Шаблон:Lang-en — связь, соединение) между двумя устройствами PCI Express состоит из одной (x1) или нескольких (x2, x4, x8, x12, x16 и x32) двунаправленных последовательных линий. Каждое устройство должно поддерживать соединение, по крайней мере, с одной линией (x1).

На электрическом уровне каждое соединение использует низковольтную дифференциальную передачу сигнала (LVDS), приём и передача информации производится каждым устройством PCI Express по отдельным двум проводникам, таким образом, в простейшем случае устройство подключается к коммутатору PCI Express всего лишь четырьмя проводниками.

Использование подобного подхода имеет следующие преимущества:

карта PCI Express помещается и корректно работает в любом слоте той же или большей пропускной способности (например, карта x1 будет работать в слотах x4 и x16);
слот большего физического размера может использовать не все линии (например, к слоту x16 можно подвести проводники передачи информации, соответствующие x1 или x8, и всё это будет нормально функционировать; однако при этом необходимо подключить все проводники питания и заземления, необходимые для слота x16).

В обоих случаях на шине PCI Express будет использоваться максимальное количество линий, доступных как для карты, так и для слота. Однако это не позволяет устройству работать в слоте, предназначенном для карт с меньшей пропускной способностью шины PCI Express. Например, карта x4 физически не поместится в стандартный слот x1, несмотря на то, что она могла бы работать в слоте x1 с использованием только одной линии. На некоторых материнских платах можно встретить нестандартные слоты x1 и x4, у которых отсутствует крайняя перегородка, таким образом, в них можно устанавливать карты большей длины, чем разъем. При этом не обеспечивается питание и заземление выступающей части карты, что может привести к различным проблемам.

PCI Express пересылает всю управляющую информацию, включая прерывания, через те же линии, что используются для передачи данных. Последовательный протокол никогда не может быть заблокирован, таким образом задержки шины PCI Express вполне сравнимы с таковыми для шины PCI (заметим, что шина PCI для передачи сигнала о запросе на прерывание использует отдельные физические линии IRQ#A, IRQ#B, IRQ#C, IRQ#D).

Во всех высокоскоростных последовательных протоколах (например, гигабитный Ethernet), информация о Шаблон:D- должна быть встроена в передаваемый сигнал. На физическом уровне PCI Express использует метод канального кодирования 8b/10b (8 бит в десяти, избыточность — 20 %) для устранения постоянной составляющей в передаваемом сигнале и для встраивания информации о синхронизации в поток данных. В PCI Express 3.0 используется более экономное кодирование 128b/130b с избыточностью 1,5 %.

Некоторые протоколы (например, SONET/SDH) используют метод, который называется скремблинг (англ. scrambling) для встраивания информации о синхронизации в поток данных и для «размывания» спектра передаваемого сигнала. Спецификация PCI Express также предусматривает функцию скремблинга, но скремблинг PCI Express отличается от такового для SONET.

PCI Express 3.0[]

В ноябре 2010 года были утверждены спецификации версии PCI Express 3.0. Интерфейс обладает скоростью передачи данных 8 GT/s (Гигатранзакций/с). Но, несмотря на это, его реальная пропускная способность всё равно была увеличена вдвое по сравнению со стандартом PCI Express 2.0. Этого удалось достигнуть благодаря более агрессивной схеме кодирования 128b/130b, когда 128 бит данных, пересылаемых по шине, кодируются 130 битами. При этом сохранилась полная совместимость с предыдущими версиями PCI Express. Карты PCI Express 1.x и 2.x будут работать в разъёме 3.0 и, наоборот, карта PCI Express 3.0 будет работать в разъёмах 1.х и 2.х.
По данным PCI-SIG, первые тесты PCI Express 3.0 начались в 2011 году, средства для проверки совместимости для партнеров появились лишь в середине 2011-го, а реальные устройства ― только в 2012-м.

Компания MSI стала первым в мире производителем, выпустившим материнскую плату с поддержкой стандарта PCI Express 3.0.

Летом 2011 года Gigabyte официально представила материнскую плату , построенную на чипсете Intel Z68 и поддерживающую интерфейс PCI Express 3.0.

Что заменит PCIe?

Очки виртуальной реальности VR Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2021 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4.0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.
