Как извлечь видеокарту из системного блока?

Как установить видеокарту

Делаем это осторожно, с обратной стороны коннектора имеется защёлка, отжимаем её и отсоединяем коннектор

Примечание: Нечасто встречающаяся конструкция корпуса компьютера, блок питания находится внизу.Любая видеокарта крепится к материнской плате с помощью крепёжного болта и фиксирующей защёлки. Отворачиваем крепежный винт уже установленной видеокарты.

Сейчас нужно повернуть системный блок так, чтобы вам было удобно работать. Например мне трудно будет добраться до фиксатора разъёма PCI Express со стороны большого вентилятора видеокарты,

поэтому я разверну системный блок на 180 градусов.

Отжимаем вниз или в сторону (в зависимости от конструкции материнской платы) фиксирующую защелку разъема PCI-E, куда установлена видеокарта.

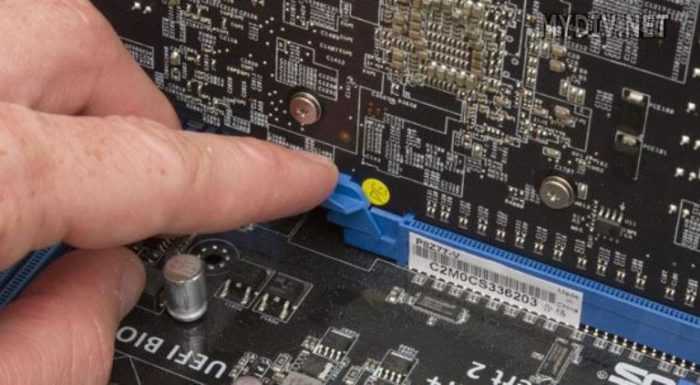

В моём случае на фиксирующую защёлку нужно слегка нажать пальцем и видеокарта освободится и выйдет из разъёма.

На схеме это выглядит примерно так. Опуская вниз фиксатор, мы освобождаем видеокарту. Поднимая фиксатор вверх, мы закрепляем видеокарту в разъёме PCI Express.

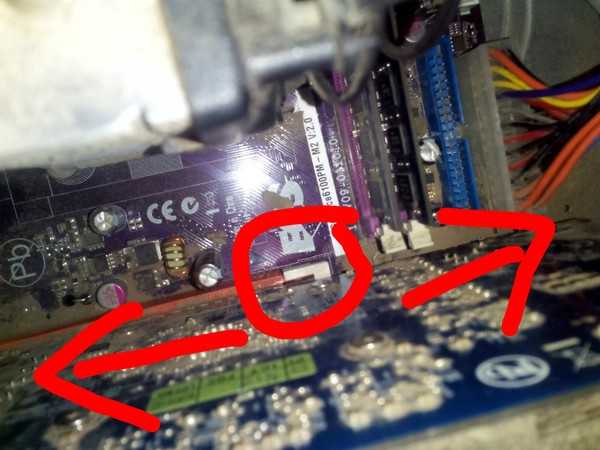

Примечание: На многих стареньких и не очень материнских платах фиксирующая защёлка изготовлена в виде лапки

и чтобы снять видеокарту, эту лапку нужно отвернуть в сторону, только после этого видеокарту можно снять из разъёма PCI Express или AGP.

Иногда пользователи по неосторожности ломают лапку фиксатора

Осторожно вынимаем старую видеокарту из разъема.Если в вашем системном блоке совсем не было видеокарты и вы пользовались интегрированной видеокартой, то у вас на задней стенке системного блока будет стоять металлическая заглушка, которая очень просто снимается, нужно лишь отвернуть крепёжный винт. В нашем случае на интерфейсном разъёме видеокарты два выхода DVI и ещё один HDMI, значит заглушки нужно будет снять две

После удачной установки видеокарты всё будет выглядеть вот так.

тогда внизу останется свободным два разъёма PCI. Конечно тип шины PCI уже устаревает, но таких устройств ещё продаётся очень много. В него можно установить например ТВ-тюнер или дискретную звуковую карту.

Видеокарта до конца не входит в разъём PCI Express. Видите, защёлка не защёлкивается.

Такое бывает. Значит будем устанавливать нашу видеокарту в нижний разъём PCI Express.

Устанавливаем видеокарту в нижний разъём PCI Express

Делаем тоже самое, что и в предыдущем случае, отжимаем вниз фиксирующую защёлку разъёма PCI Express, осторожно вставляем видеокарту в разъём PCI Express,

выступ интерфейсной панели видеокарты должен войти в пространство между корпусом и материнской платой.

Слегка надавливаем на видеокарту сверху и она встаёт на своё место.

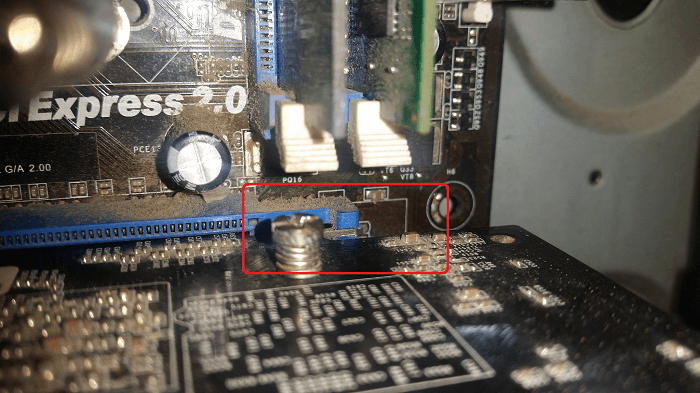

Закрепляем видеокарту к задней стенке системного блока крепёжным болтом.

В моём случае двумя крепёжными болтами. Убеждаемся, что видеокарта надёжно закреплена и не шатается. И последнее, подключаем к нашей видеокарте дополнительное питание.

Ставим на место боковую крышку системного блока.

Видеокарта: установка, замена, подключение

Чистка компьютера

Нужно снять все модули и отключить все кабели. Единственное исключение – чистка компрессором. Чтобы разобрать компьютер, вам потребуются некоторые инструменты и расходники, так как повторно их устанавливать уже нельзя:

• Небольшая крестовая отвертка. Пригодится чтобы снять видеокарту, блок питания, открутить крышку БП и радиатор с карточки.
• Термопаста. Нужна при установке обратно радиаторов. Лучше на ней не экономить, это важнейший элемент в системе охлаждения.
• Термопрокладки. Стоят копейки, продаются либо нарезанными 15х15 или сплошным ковриком. Лучше покупать сплошные и потом нарезать, так как не все модули видеокарты имеют размер 15х15.

Разбор компьютера:

• Выключите компьютер и отсоедините все провода снаружи корпуса.
• Снимите левую боковую крышку.
• Открутите поддерживающую планку для PCI устройств и вытащите видеокарту.
• Затем отключите все провода, которые подключены в материнскую плату.
• Снимите радиатор с процессора.
• Открутите и достаньте из корпуса блок питания.

При чистке нужно обязательно поменять термопасту на процессоре, предварительно вытерев старую с помощью спирта. Для лучшей очистки обязательно нужно снять крышку с блока питания и прочистить плату внутри и вентилятор.

На вашей старой видеокарте нужно снять радиатор и также поменять термопасту. Обычно это достаточно простая процедура. Но если вы давно не меняли термопасту, то она могла стать очень твердой и сильно прикипеть к кристаллу. Снимать радиатор нужно максимально аккуратно, любой скол на кристалле может вывести из строя всю карточку и восстановлению она уже не подлежит.

Блестящий, отполированный кристалл – это кремний. Данный материал идеально подходит для построения на нем микропроцессоров любой конфигурации. Добывают его из песка и очищают до чистоты в 99,9999999%.

Очищать старую видеокарту нужно с помощью тряпочки, спирта и пластиковой карты. Не используйте металлических инструментов, их твердости достаточно, чтобы сделать царапину или скол. Пластик и дерево находятся в безопасной группе, они достаточно мягкие.

Обратите внимание, что пластиковые модули на плате охлаждаются не через термопасту, а с использованием мягких силиконовых термопроводящих прокладок. Использовать их повторно нельзя

На этих термопрокладках и термопасте лучше не экономить, в лучшем случае вам придется через полгода лезть и снова из менять, в худшем – просто сгорит один из модулей.

После разбора нужно собрать обратно в любом порядке. Маленькие советы по сборке:

• Кулеры и блок питания лучше подключать к материнской плате до того, как установите радиатор на процессор и вставите видеокарту. Установка радиатора и карточки должны идти последним пунктом, так будет гораздо удобнее.
• После того, как вы почистили пыль, переустановите Windows, поставьте обязательно Win 10 х64, даже если у вас до этого стояла какая-то другая система. Это позволит вам максимально точно оценить производительность компьютера. Не исключено, что уже после этих манипуляций скорость работы ПК существенно вырастет.

Тест производительности системы

В сети есть масса синтетических тестов, которые ни о чем вам не скажут. Лучший способ протестировать компьютер – игры. Установите несколько современных игрушек, в которые вам бы хотелось поиграть. Запустите их и проанализируйте поведение вашего железа.

Замена видеокарты поможет только при низком FPS. То есть, если процессор не загружен на 100%, оперативная память также простаивает, а игра показывает вам диафильм – в таком случае замена видеокарты вам действительно поможет.

Установка видеокарты

Большинство мастеров рекомендуют устанавливать видеокарту в последнюю очередь, на завершающем этапе сборки компьютера. Это продиктовано довольно крупными размерами адаптера, что может помешать монтажу других компонентов системы.

Итак, приступим к установке.

1. В первую очередь необходимо полностью обесточить системный блок, то есть, отсоединить кабель питания.
2. Все современные видеоадаптеры требуют для работы наличия слота PCI-E на материнской плате.

Обратите внимание, что для наших целей подходят только разъемы PCI-Ex16. Если их несколько, то необходимо изучить мануал (описание и инструкцию) к Вашей материнке. Это поможет выяснить, какие PCI-E являются полноценными и позволяют работать устройству в полную силу

Обычно это самый верхний слот. Далее нужно освободить место для разъемов видеокарты на задней стенке корпуса. Чаще всего заглушки банально выламываются. У более дорогих решений планки крепятся винтами

Это поможет выяснить, какие PCI-E являются полноценными и позволяют работать устройству в полную силу. Обычно это самый верхний слот. Далее нужно освободить место для разъемов видеокарты на задней стенке корпуса. Чаще всего заглушки банально выламываются. У более дорогих решений планки крепятся винтами.

Количество отверстий зависит от того, во сколько рядов по вертикали располагаются выходы для мониторов на видеокарте.

Кроме того, если на устройстве присутствует вентиляционная решетка, то под нее также нужно освободить слот.

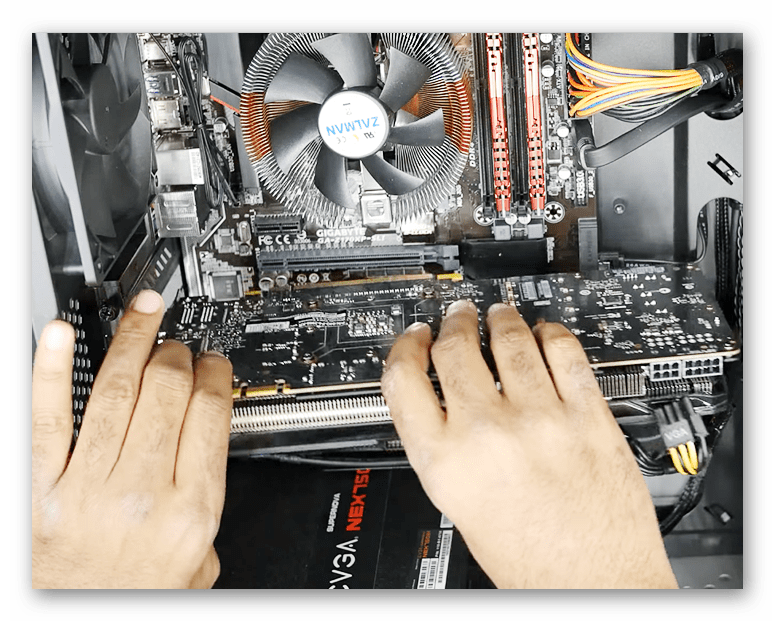

Аккуратно вставляем видеокарту в выбранный разъем до характерного щелчка – срабатывания «замочка». Положение адаптера – кулерами вниз. Здесь сложно ошибиться, поскольку любое другое положение не позволит установить устройство.

Следующий шаг – подключение дополнительного питания. Если на вашей карте его нет, то этот этап пропускается.

Разъемы дополнительного питания на видеокартах бывают разные: 6 pin, 8 pin (6+2), 6+6 pin (наш вариант) и другие

На это стоит обратить пристальное внимание при выборе блока питания: он должен быть укомплектован соответствующими выводами

Если необходимые разъемы отсутствуют, то можно подключить ГПУ, воспользовавшись специальным адаптером (переходником) molex на 8 или 6 pin.

Вот как выглядит карта с подключенным дополнительным питанием:

Заключительный шаг – закрепление устройства при помощи винтов, которые обычно включены в комплект корпуса или видеокарты.

На этом подключение видеокарты к компьютеру завершено, можно ставить на место крышку, подключать питание и, после установки драйверов, можно пользоваться устройством.

Реальный прирост в режиме воспроизведения FullHD

Как вы, наверное, уже убедились, компьютеры со старой дешевой видеокартой могут заикаться и воспроизводить аудио асинхронно с видео, что очень раздражает. Но я ощутил значительный прирост в воспроизведении видео FullHD, когда переключился со своего старого Radeon HD5450 1 ГБ на GTX 1660 Ti 6 ГБ. Мой компьютер на базе Intel Core2Quad Q9500 заикался во время воспроизведения FullHD с битрейтом 70 Мбит/с (который я снимал с помощью приложения ProMovie на iPhone 7), но с 1660 Ti он начал воспроизводить тот же самый видеоклип абсолютно плавно . Более того, загрузка процессора была не высокой.

Моя старая карта не отображалась в диспетчере задач Windows 10, поэтому я не знаю ее загрузки во время воспроизведения mov-файла 1080p 60 fps. Сразу могу сказать, что я чувствовал, что загрузка графического процессора была близка к 100%.

Я даже протестировал рендеринг видео в Adobe Premiere Pro и был приятно удивлен, что компьютер справился намного быстрее.

Как установить новый графический процессор

Основными компонентами этой задачи являются корпус и слот PCI-e на материнской плате. Большинство продаваемых сегодня графических процессоров подключаются к ПК через этот слот PCI-e.

Материнская плата может иметь более одного слота, но мы хотим использовать первый (x16) слот. Слот x4 короче и может использоваться для других плат расширения (например, для карт Wi-Fi), а вторичные слоты x16 обычно резервируются для дополнительных графических процессоров.

Подготовка вашего компьютера к новому GPU

Перед установкой новой видеокарты необходимо убедиться, что старые драйверы для заменяемой карты удалены. Если вы устанавливаете новый графический процессор и у вас ещё нет выделенной карты, вы можете пропустить этот раздел. И NVIDIA, и AMD предлагают ресурсы для выполнения этого шага.

Вы можете найти их здесь:

• Как удалить драйверы AMD
• Как удалить драйверы NVIDIA

Помимо рекомендаций, приведенных в ссылках выше, существует удобный инструмент, который может помочь полностью удалить драйверы графического процессора в Windows, который называется Display Driver Uninstaller. Использование этой утилиты не обязательно, но может оказаться полезным для избавления от всех экземпляров драйверов из Windows.

После удаления драйверов самое время открыть компьютер и начать работу.

Установка новой видеокарты

1. Выключите компьютер.

2. Нажмите выключатель на задней панели ПК, чтобы отключить питание блока питания.
3. Снимите боковую панель

   Если у вас еще не установлен графический процессор, перейдите к шагу 7.

   (обычно удерживается двумя винтами сзади).

4. Выкрутите винты, удерживающие графический процессор на заднем кронштейне.
5. Разблокируйте разъем слота PCI-e.
6. Извлеките графический процессор, слегка потянув за карту.
7. Наведите новый графический процессор на слот PCI-e.
8. Нажмите на видеокарту, чтобы вставить разъём слота.
9. Убедитесь, что замок фиксации защелкнулся.
10. Прикрутите задний кронштейн, чтобы прикрепить плату к корпусу.
11. Подключите все необходимые кабели блока питания.
12. Установите на место боковую панель.

Теперь всё, что вам нужно сделать, это подключить разъемы дисплея на задней части корпуса, будь то DisplayPort, HDMI, DVI или VGA. После этого нажмите выключатель питания блока питания и загрузите Windows. Если компьютер не включается или на монитор не поступают сигналы, нужно ещё раз проверить, правильно ли подключены все кабели (как внутри, так и на задней панели ПК) и правильно ли установлен графический процессор в PCI-е слот.

Установка необходимых драйверов

Прежде чем использовать графический процессор для интенсивных рабочих нагрузок, таких как игры, необходимо установить новые драйверы, чтобы Windows и программное обеспечение могли эффективно взаимодействовать с картой. Нажмите на ссылку ниже, чтобы загрузить и установить драйверы для новой карты NVIDIA или AMD.

• Скачать драйверы AMD
• Скачать драйверы NVIDIA

Полное техническое обслуживание Sapphire HD 7970 Dual X

Для начала я скрутил все винтики с обратной стороны видеокарты. Четыре винта, которые крепят радиатор к графическому процессору, я рекомендую выкручивать крест-накрест. Особо боящиеся за какой-нибудь «скол» чипа могут крутить винты в полоборота, также крест-накрест. Но для меня 7970 — это уже «родная» карта, так как я ее столько раз за жизнь перебирал, что все ее ТО у меня занимает не более 40 минут.

Далее, когда на плате не остается креплений, мы аккуратно «отделяем» систему охлаждения от самой платы. Если система охлаждения никак не поддается, то для начала еще раз присмотритесь, все ли винты выкручены, а уже потом советую поделать круговые движения печатной платой, видно, термопаста «прижарилась» к кристалу. Советую в этом случае прогреть радиатор в том месте, где есть контакт с «местом сцепления». Чем прогреть? Горелкой, феном мощным, кто-то может попробовать утюгом, но будьте осторожны, видал я и вот такие «клиентские прогревы»

Итак, возвращаемся к снятию радиатора.

И вот типичная такая картина с видеокартой. Я просто отдал ее бате и она два года проработала в открытом стенде возле окна на балкон. Мы отсоединяем питание системы охлаждения от платы и просто «проходимся» для начала по плате простой малярной кистью с натуральной щетиной, очень рекомендую.

Далее мы снимаем оставшиеся радиаторы, если таковые имеются.

По-хорошему, вы можете и заменить термопрокладки. Но я не парюсь и простой ватной палочкой прохожусь по радиаторам, собирая всю эту гряз и «жирную пыль».

Далее мы счищаем присохшую термопасту с кристалла процессора и обезжириваем его. Можете использовать любой спирт, главное не выдохшийся. Или ацетон.

Итак, подведем промежуточные итоги.

Вот, уже плата видеокарты как новенькая. Теперь переходим к очистке системы охлаждения.

Но для начала вам необходимо отвинтить ее от кожуха. В случае с 7970, радиатор посажен на четыре крепления, надеюсь, вам не составит труда их отыскать.

И вот так выглядит наш радиатор с кожухом. Мы просто чистим его от пыли малярной кистью, счищаем термопасту с места контакта радиатора с кристаллом. В случае необходимости, вы можете и промыть свой радиатор, только досуха его просушите на батарее или под палящим солнцем как минимум день. А лучше два дня.

Теперь перейдем к самому сложному в нашем техобслуживании видеокарты — смазке и обслуживанию «необслуживаемого» кулера.

Ваша задача заключается в том, чтобы поддеть пропеллер любым ножом или отверткой, можно и пальцами, если вы не боитесь переусердствовать. Как только вы его поддели, попробуйте силой вытащить его, но подходить к этому надо с головой. Аккуратно, но с силой приподнимаем пропеллер от основания с нескольких сторон круговыми движениями, он должен выскочить у вас с характерным звуком.

Далее мы просто той же кисточкой малярной вычищаем весь мусор, ватной палочкой и ватными дисками чистим «чашечку» и штырек. Спичкой или зубочисткой прочищаем «отверстие», куда вставляется этот самый штырек. Ваши спички или зубочистки должны быть в характерном темном негодном масле.

Далее мы капаем в это отверстие любое синтетическое масло, например, моторное, продается в любом хозяйственном магазине. Лично я капаю прямо с носика, кто-то делает это через шприц с иглы. Также советую погрузить чистую зубочистку в это масло ( засуньте ее в носик масленки) и пройтись ей по металлическому штырику.

На этом «ремонт» неисправного кулера завершен. Мы просто его защелкиваем и прикручиваем обратно.

И вот наша полностью обслуженная система охлаждения видеокарты.

Переходим к завершающему этапу — нанесению термопасты на кристалл. Лично я пользуюсь Arctic Cooling MX-4. Этому шприцу уже три года, а термопаста в нем совсем не теряет своих свойств. Лично я распределяю термопасту по кристаллу, так как отношу себя к «адептам тонкого слоя». Вы можете не распределять, поставьте точку и прижмите радиатором, под давлением все само распределится.

Итак, собираем обратно нашу видеокарточку и не забываем присоединить питание системы охлаждения!

Вот и все! Давайте же теперь посмотрим на результаты в FurMark.

Видеокарта вновь прохладная и тихая, а вентиляторы не «молотят» на 100%.

Как поменять видеокарту на ноутбуке?

Пошаговые инструкции замены

• Скачайте и запустите данную программу. Перед вами откроется окно, где слева будет большой список действий. Следует выбрать вкладку «Видео Windows».

• После нажатия программа покажет подробную информацию по поводу установленной на ноутбуке видеокарты и всех взаимосвязанных с ней компонентов.

Отключите ноутбук. Отсоедините все провода.
Положите ноутбук в горизонтальное положение на ровную поверхность. Снимите батарею.

Открутите винты с задней крышки ноутбука с помощью крестовой отвертки

Винты складывайте в ёмкость, чтобы не потерять.
Если отсеков несколько, то обратите внимание на тот, что у торцевой решетки радиатора. Изучите схему строения ноутбука, используя инструкцию

Если таковой нет под рукой, сперва найдите кулер (вентилятор)

Изучите схему строения ноутбука, используя инструкцию. Если таковой нет под рукой, сперва найдите кулер (вентилятор)

Он является элементом системы охлаждения вместе с радиатором и термотрубками, которые идут к процессору и видеокарте для их охлаждения.

Снимите систему охлаждения, чтобы добраться до видеокарты. Открутите винты у вентилятора, потом перейдите к снятию теплоотводящих площадок процессора и видеокарты. Крепежи у каждой площадки пронумерованы. Отвинчивайте их в обратном порядке, т. е. 4-3-2-1.

Отсоедините штекер питания вентилятора. Снимите кулер.

Аккуратно схватитесь за теплоотводящую площадки, и придерживая за термотрубку, снимите деталь.
Возьмите видеокарту за край, поднимите и потяните её на себя, чтобы снять из слота.

Установите новую карту в защитный кожух. Нанесите термопасту на видеочип тонким слоем толщиной не более 1 мм (не толще).

Если вы используете в установке бывшую в употреблении карту, то предварительно очистите её от прошлой термопасты салфеткой, пропитанной спиртом. Также заодно рекомендовано заменить термопасту и на процессоре.

Установите вентилятор, подсоедините штекер.
Протрите теплоотводящие площадки ватным диском, пропитанным спиртом, чтобы удалить старую засохшую термопасту.

Уложите термотрубки обратно и закрепите их винтами в порядке 1-2-3-4.
Зафиксируйте заднюю крышку ноутбука винтиками.

Установка драйверов

• Откройте меню пуск. Нас интересует строка поиска.

• Введите в поисковой строке «Диспетчер устройств» и нажмите на результат поиска дважды.

• В появившемся окне выберите пункт «Видеоадаптеры».

• Нажмите на треугольничек в начале данной строки. В выпадающем списке вы увидите свою видеокарту. Правой кнопкой мыши нажмите на название своей видеокарты для вызова контекстного меню. Нажмите на кнопку «Удалить устройство» и потом на «ОК».

  Если в контекстном меню нет данной строки, то нажмите на доступный видеоадаптер два раза левой кнопкой мыши для вызова его свойств.

  В появившемся окне выберите вкладку «Драйвер». Нажмите «Удалить» внизу окна.

  Или же «Удалить устройство», потом поставить галочку напротив «Удалить программы драйверов…» и закончить действие.

• Вставьте диск в дисковод.
• Ознакомьтесь с информацией и нажмите пункт «Установить драйвера».
• По окончанию установки нужно перезагрузить ноутбук, после чего он будет готов к использованию.

Док-станция

• Полностью выключите ноутбук.
• Подсоедините к станции кабель питания и включите его в сеть.

• Подключите устройство к ноутбуку через порт Thunderbolt: воткните коннектор в соответствующие разъемы.

• Настройте задержку сигнала с помощью переключателя и приступайте к работе.

Внутренний разъем mPCI-E

Выключите ноутбук, и выньте вилку из розетки тоже. Снимите батарею.

Демонтируйте заднюю крышку ноутбука с помощью отвертки.

Отсоедините плату WI-FI модуля. Сперва открутите винт, который удерживает плату.

Далее снимите клемы (два провода), а потом выньте плату из разъема.

Возьмите кабель, который идёт в комплекте с EXP GDC (у него на концах штекеры mPCI-E и HDMI)

Подключите этот кабель в соответствующие разъемы.

Обратите внимание, mPCI-E вставляется в ноутбук на место Wi-Fi платы!

Установите видеокарту в слот на EXP GDC.
Используйте второй провод из комплекта в качестве дополнительного питания видеокарты. Он имеет 6-пиновый коннектор с одной стороны и двойной – 6 и 6+2 (т

е. 8-пиновый) с другой.

Конец с 6-пиновым коннектором вставьте в соответствующий разъем на EXP GDC, а другой конец (6 или 8-пиновый) подсоедините к видеокарте.

Подключите блок питания, который входит в состав комплекта. Он имеет 8-питовый коннектор.

Вставьте штекер блока питания в нужное гнездо на EXP GDC, а его вилку в розетку.

Подключите батарею ноутбука и пользуйтесь видеокартой.
Не забудьте, что теперь на ноутбуке нет Wi-Fi, поэтому подключите сетевой кабель в LAN разъем на роутере, а второй его конец вставляем в сетевую карту ноутбука.

Небольшой совет

Однако при самостоятельной сборке компьютера, рекомендую все-таки, кроме хорошей дискретной видяхи, приобрести также процессор с интегрированной. Почему так?

p, blockquote 19,0,0,1,0 –>

Во-первых, любое устройство, каким бы совершенным оно не было, может сломаться в самый неподходящий момент. И пока графический ускоритель находится на гарантийном обслуживании, или вы собираете деньги на новый, чтобы вообще не остаться без компьютера, можно воспользоваться встроенной видяхой.

p, blockquote 20,0,0,0,0 –>

Во-вторых, в жизни, кроме поломки электроники, периодически происходят всякие неприятные казусы, и часто срочно требуется определенная сумма денежек.

p, blockquote 21,0,0,0,0 –>

В таком случае мощная видеокарта – своеобразная страховка. Удачно продав ее, можно даже за б/у устройство выручить до 80% стоимости. Это не так накладно, чем продавать золото, особенно фамильное, да и временно расстаться с хорошей видеокартой менее болезненно для геймера, чем сразу полностью с компом.

p, blockquote 22,0,0,0,0 –>

Как снять видеокарту с компьютера

Среди всех комплектующих современного компьютера, видеокарты устаревают быстрее всего. Поэтому если вы любитель компьютерных игр, то вам придется обновлять свою видеокарту как минимум каждые 2 года. В данной пошаговой инструкции мы расскажем о том, как правильно снять видеокарту с компьютера для ее последующей замены.

Шаг № 1. Подготовка системного блока.

Перед тем, как приступать к снятию видеокарты с компьютера, нужно подготовить системный блок. Во-первых, вам нужно выключить компьютер и полностью его обесточить. Для этого отключите от системного блока кабель, который входит в блок питания. Также нужно отключить от системного блока и все остальные кабели, поскольку они будут мешать дальнейшей работе.

Во-вторых, с системного блока нужно снять боковую крышку. Для установки или снятия видеокарты достаточно снять только одну из крышек корпуса, а именно левую, если смотреть на корпус спереди. Крышка обычно фиксируется в задней части с помощью двух винтом. Поэтому, откручиваем эти два винта и снимаем крышку аккуратно сдвигая ее немного назад.

После того как от системного блока отключены все кабели и снята боковая крышка, его нужно положить на бок, таким образом, чтобы у вас был удобный доступ к его внутренностям.

Шаг №. 2. Отключаем дополнительное питание видеокарты.

Если ваша видеокарта имеет дополнительное питание, то его нужно отключить еще до снятия видеокарты. Кабели дополнительного питания подключаются в правой части видеокарты. На кабеле дополнительного питания есть специальные рычаг, который фиксируется на видеокарте. Поэтому, для того чтобы отключить дополнительное питание, нужно нажать на этот рычаг и одновременно с этим потянуть вверх за разъем на кабеле.

Кабели дополнительного питания должны сниматься с видеокарты достаточно легко. Если этого не происходит, то возможно рычаг все еще фиксирует разъем. Нажмите на рычаг немного сильнее и снова попробуйте отключить кабель дополнительного питания.

Шаг № 3. Откручиваем фиксирующие винты.

Также нужно открутить винты, с помощью которых видеокарта фиксируется на корпусе компьютера. Обычно это один или два винта, которые находятся в левой части видеокарты. Для их откручивания вам понадобится обычная крестовая отвертка.

Шаг № 4. Снимаем видеокарту с материнской платы.

После выполнения всех описанных выше шагов, можно приступать к снятию видеокарты с компьютера. Для этого нужно освободить небольшой фиксатор, который удерживает видеокарту в разъеме на материнской плате, и аккуратно потянуть видеокарту на себя.

Что касается фиксатора, то он находится в правой части разъема PCI Express. При этом на разных материнских платах этот фиксатор имеет различную конструкцию и работает по-разному. Например, он может выглядеть так, как на фотографии вверху. Если у вас такой фиксатор, то для освобождения видеокарты его нужно немного сдвинуть вверх (в сторону процессора) и одновременно с этим потянуть видеокарту на себя.

• Какие бывают видеокарты
• Нормальная температура видеокарты
• Как обновить драйвер видеокарты
• Что делать если видеокарта перегревается
• Что такое дискретная видеокарта

Создатель сайта comp-security.net, автор более 2000 статей о ремонте компьютеров, работе с программами, настройке операционных систем.

Я пытался снять видеокарту, но она упирается в материнку и не выходит, что делать

Она не может упираться в материнскую плату, видимо вы не освободили фиксатор на плате, который удерживает видеокарту. Фиксатор может работать по разному, обычно для освобождения его нужно либо нажать либо отодвинуть.

Тронуть фиксатор физически не возможно, как достать, если «левую» часть видеокарты могу достать, а «правую» нет? Видеокарта 1660 super.

Нужно изловчиться и подлезть. Иногда с этим бывает сложно.

Левая часть достаётся, а правая — нет. На материнке фиксатора как на фото выше нет, но есть что-то похожее, НО это «что-то» никак не двигается и при этом удерживает видеокарту… Материнка Asus Prime B350M-K

10 минут стучался… Достал.

На этой плате фиксатор нужно прижать материнской плате.

Нажимаю на фиксатор, а кабель доп. питания всё равно не выходит. Видеокарта Geforce GTX 1060

Попробуйте применить немного силы, нажимаете на фиксатор и тяните на себя. Можно немного пошатать коннектор со стороны в сторону. Только тяните не за сам кабель, а за коннектор на кабеле. Ниже добавил поясняющую картинку.

Источник



Чистка и обслуживание видеокарт

Прежде всего, самостоятельно обслуживая любые комплектующие, Вы автоматически лишаетесь гарантии на них. Поэтому в домашних условиях лучше работать только с теми видеокартами, срок гарантии которых уже истёк.

Застарелые загрязнения потребуют снятия кожуха радиатора, а иногда – демонтажа вентилятора принудительного охлаждения. Его лопасти можно протереть спиртом. Сложности поджидают лишь тех, кто решит снять радиатор – под ним находится термопаста, которую придётся заменить.

Обычно термопастой покрыта только поверхность основного чипа (красный круг), но у некоторых моделей общий радиатор может охлаждать и другие микросхемы (жёлтые круги).

Шаг 1. Замена начинается с удаления застарелой термопасты как с чипов, так и с радиатора. Основную её часть можно снять деревянной лопаткой или даже кончиком линейки.

Снимаем старую термопасту с помощью деревянной лопаткой, затем остатки удаляем обычным школьным ластиком и обезжириваем спиртом

Шаг 2. Новую термопасту наносят из специального шприца. Достаточно одной капли размером со спичечную головку – избыток материала только ухудшит теплоотвод.

Шаг 3. Пасту распределяют по поверхности максимально равномерно, используя всё ту же лопатку или линейку.

Равномерно распределяем термопасту по поверхности видеочипа тонким слоем с помощью удобного подручного средства

Надеемся, нам удалось дать исчерпывающий ответ на интересующие Вас вопросы. Желаем удачи в обслуживании Вашего компьютера!

Видео — Замена термопасты на видеокарте

Источник https://te4h.ru/kak-snyat-videokartu-s-materinskoj-platy

Источник https://ru.nodevice.com/articles/pc/how-to-remove-videocard-from-motherboard

Источник https://pc-consultant.ru/zhelezo/kak-snjat-videokartu-s-kompjutera/

Как извлечь видеокарту настольного компьютера

Видеокарты (или GPU) легко обнаружить, поскольку все они имеют очень похожий форм-фактор и всегда расположены в одном и том же месте. Другими словами: вы не можете пропустить их.

Ниже мы рассмотрим, почему она расположена там, где он находится, и какова польза/важность всего, что его окружает

Пошаговое руководство по извлечению видеокарты

Ваша видеокарта всегда подключена непосредственно к материнской плате. Она специально входит в слот PCIe x16.

Этот конкретный разъём имеет шестнадцать линий передачи данных (отсюда и суффикс x16) и, следовательно, может обеспечить самую высокую пропускную способность данных из любого порта на вашей материнской плате.

Чтобы безопасно извлечь видеокарту, вам необходимо сделать следующее:

1. Полностью выключите компьютер.
2. Затем отключите блок питания и отсоедините его единственный выделенный кабель сзади.
3. Если ваша видеокарта подключена к монитору (через любой из его портов на задней панели), обязательно отключите и их.
4. Откройте корпус вашего ПК.
5. Затем отсоедините любой кабель, который может быть подключен к вашей видеокарте. Скорее всего, есть по крайней мере один силовой кабель. Видеокарты младшего класса могут потреблять до 75 Вт от слота PCIe, чего в некоторых случаях может быть достаточно.

   Однако, любой графический процессор, предназначенный для игр или создания контента, потребует гораздо больше энергии, чем может обеспечить любая материнская плата. Вот где ваш блок питания вступает в игру. Чтобы дать видеокарте больше энергии, используется многоконтактный разъём питания PCIe.

   6-контактный разъём обеспечит вашему графическому процессору дополнительные 75 Вт энергии, а 8-контактный удвоит это. Большинству видеокарт в наши дни требуется как минимум один из этих разъёмов, если не больше (если у вас действительно высокопроизводительный и энергоемкий графический процессор).

   Нажмите на небольшой пластиковый зажим/защелку сбоку и вытащите кабель PCIe. Это может потребовать немного усилий и некоторого покачивания.

6. Ваша видеокарта почти наверняка закреплена болтом для дополнительной поддержки на задней части (где расположены её порты), а это значит, что для этой части работы вам понадобится соответствующая отвертка и немного старого доброго ручного труда.
7. Прежде чем вы сможете извлечь видеокарту, вам сначала нужно нажать на довольно маленькую фиксирующую защелку, расположенную с правой / задней стороны слота PCIe x16, то есть под вашей видеокартой.

   По сути, это запорный механизм. Он прост по своей конструкции, но прекрасно выполняет свою работу. Нажмите на выступающую часть (до неё может быть немного сложно добраться).

   Эти ретенционные зажимы различаются по внешнему виду, но все они работают одинаково.

8. Теперь, когда все кабели и винты отсоединены, вы сможете легко извлечь видеокарту, потянув на себя.

Это было не так уж сложно, верно? Это только поначалу кажется сложным, но на самом деле весь процесс настолько прост и понятен, насколько это возможно!

Шаг 3 — извлеките видеокарту из материнской платы

В зависимости от ситуации — видеокарта может быть сразу же извлечена из материнской платы либо для этого сначала придется отодвинуть/приподнять зажим (защелку), встроенный в порт для установки графического адаптера. В нашем случае эта деталь отсутствует. Чтобы проверить, имеется ли зажим у вашей модели материнской платы, взгляните в правую часть порта для подключения видеокарты.

Если в вашем случае наблюдается та же картина, что и на фото выше, значит, зажим отсутствует — видеоадаптер можно смело отсоединять от платы. Если же защелка присутствует, вы ее сразу увидите.

Для извлечения карты достаточно отодвинуть или приподнять зажим — зависит от конструктивных особенностей материнской платы.

Чтобы снять видеокарту, достаточно потянуть ее на себя:

Некоторые видеокарты встроены непосредственно в материнскую плату компьютера, что делает их не извлекаемыми. Такие карты называют интегрированными. Если у Вас съемный вариант, то есть, карта, которая подключается в PCI слот, то снять видеокарту достаточно легко. Ниже приведена подробная инструкция, для не опытных пользователей, которые собираются достать видеокарту с компьютера в первый раз.

Совет: Интегрированную видеокарту можно деактивировать в меню BIOS, что позволяет установить PCI карту.

Способы ремонта

На случай, если проблему идентифицировать не удалось, есть универсальные способы ремонта видеокарты.

Прогрев чипа

Для прогрева чипа видеокарты необходима паяльная станция. Нужно прогреть видеокарту при температуре около 450 градусов:

1. Сперва нужно вытащить видеокарту из блока.
2. Снять радиатор и кулер.
3. Начать прогрев. Обычно хватает пяти минут.
4. Заменить термопасту.
5. Собрать карту обратно и вернуть в системник.

Как настроить видеокарту Nvidia для максимальной производительности в играх

В принципе, прогреть видеокарту и чип можно и обычным феном, но в этом случае нет гарантии того, что это поможет.

Замена чипа

Для замены чипа видеоадаптера понадобится серьезное оборудование, такое как паяльная станция и сам видеочип. Если восстановить функциональность видеочипа не получается, и остается только его полная замена, лучше обратиться в мастерскую.

Как видите, в большинстве случаев починить видеокарту в домашних условиях. Большинство поломок случается именно из-за перегрева чипа видеоадаптера. Так что для предотвращения последующего ремонта лучше этого избегать.
