Express Card
Стандарт Express Card предлагает очень простой способ добавления оборудования в систему. Целевым рынком для модулей Express Card являются ноутбуки и небольшие ПК. В отличие от традиционных плат расширения настольных компьютеров, карта Express может подключаться к системе в любой момент во время работы компьютера.
Одной из популярных разновидностей Express Card является карта PCI Express Mini Card, разработанная в качестве замены карт форм-фактора Mini PCI. Карта, созданная в этом формате, поддерживает как PCI Express, так и USB 2.0. Размеры PCI Express Mini Card составляют 30×56 мм. Карта PCI Express Mini Card может подключаться к PCI Express х1.
Какие типы карт PCI Express существуют?
Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.
В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.
Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.
Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.
Вторая модификация PCI-E
На смену первому поколению данного графического интерфейса в 2007 году пришел PCI-E 2. 0 x16. Видеокарты 2-го поколения, как было отмечено ранее, физически и программно были совместимы с первой модификацией этого интерфейса. Только в таком случае существенно снижалось быстродействие графической системы до уровня версии интерфейса PCI Express 1.0 16х.
Теоретически предел передачи информации в этом случае был равен 16 Гб/с. Но 20 процентов полученного прироста расходовалось на служебную информацию. В итоге в первом случае реальная передача была равна: 8 Гб/с – (8 Гб/с х 20% : 100%) = 6,4 Гб/с. А для второго исполнения графического интерфейса это значение было уже таким: 16 Гб/с – (16 Гб/с х 20% : 100%) = 12,8 Гб/с. Разделив же 12,8 Гб/с на 6,4 Гб/с, получаем реальный практический прирост быстродействия в 2 раза между 1-м и 2-м исполнением PCI Express.
Описание протокола[]
Файл:Gigabyte GV-NX62TC256D8 Rev 1.0.jpg
Видеокарта для PCI Express x16
Для подключения устройства PCI Express используется двунаправленное последовательное соединение типа точка-точка, называемое линией (Шаблон:Lang-en — полоса, ряд); это резко отличается от PCI, в которой все устройства подключаются к общей 32-разрядной параллельной двунаправленной шине.
Соединение (Шаблон:Lang-en — связь, соединение) между двумя устройствами PCI Express состоит из одной (x1) или нескольких (x2, x4, x8, x12, x16 и x32) двунаправленных последовательных линий. Каждое устройство должно поддерживать соединение, по крайней мере, с одной линией (x1).
На электрическом уровне каждое соединение использует низковольтную дифференциальную передачу сигнала (LVDS), приём и передача информации производится каждым устройством PCI Express по отдельным двум проводникам, таким образом, в простейшем случае устройство подключается к коммутатору PCI Express всего лишь четырьмя проводниками.
Использование подобного подхода имеет следующие преимущества:
- карта PCI Express помещается и корректно работает в любом слоте той же или большей пропускной способности (например, карта x1 будет работать в слотах x4 и x16);
- слот большего физического размера может использовать не все линии (например, к слоту x16 можно подвести проводники передачи информации, соответствующие x1 или x8, и всё это будет нормально функционировать; однако при этом необходимо подключить все проводники питания и заземления, необходимые для слота x16).
В обоих случаях на шине PCI Express будет использоваться максимальное количество линий, доступных как для карты, так и для слота. Однако это не позволяет устройству работать в слоте, предназначенном для карт с меньшей пропускной способностью шины PCI Express. Например, карта x4 физически не поместится в стандартный слот x1, несмотря на то, что она могла бы работать в слоте x1 с использованием только одной линии. На некоторых материнских платах можно встретить нестандартные слоты x1 и x4, у которых отсутствует крайняя перегородка, таким образом, в них можно устанавливать карты большей длины, чем разъем. При этом не обеспечивается питание и заземление выступающей части карты, что может привести к различным проблемам.
PCI Express пересылает всю управляющую информацию, включая прерывания, через те же линии, что используются для передачи данных. Последовательный протокол никогда не может быть заблокирован, таким образом задержки шины PCI Express вполне сравнимы с таковыми для шины PCI (заметим, что шина PCI для передачи сигнала о запросе на прерывание использует отдельные физические линии IRQ#A, IRQ#B, IRQ#C, IRQ#D).
Во всех высокоскоростных последовательных протоколах (например, гигабитный Ethernet), информация о Шаблон:D- должна быть встроена в передаваемый сигнал. На физическом уровне PCI Express использует метод канального кодирования 8b/10b (8 бит в десяти, избыточность — 20 %) для устранения постоянной составляющей в передаваемом сигнале и для встраивания информации о синхронизации в поток данных. В PCI Express 3.0 используется более экономное кодирование 128b/130b с избыточностью 1,5 %.
Некоторые протоколы (например, SONET/SDH) используют метод, который называется скремблинг (англ. scrambling) для встраивания информации о синхронизации в поток данных и для «размывания» спектра передаваемого сигнала. Спецификация PCI Express также предусматривает функцию скремблинга, но скремблинг PCI Express отличается от такового для SONET.
Распиновка PCI Express
Исчерпывающе показать расположение выходов линий связи проще на примере линий самого крупного и скоростного порта.
Устройство контактной группы слота PCI-Express 16x:
Соединение PCIe доказало свою эффективность. Оно отвечает всем современным требованиям по скорости передачи информации и стабильности работы. Обладая огромным потенциалом
модернизации позволяет сохранять совместимость многочисленных устройств разного поколения: контролеров, адаптеров. Кроме того, служит широким каналом, позволяющим наращивать вычислительные мощности. Особенным и неожиданным местом применения этой технологии стала телекоммуникационная сфера.
Появившись в 2002 году, эта разновидность транспорта
данных до сих пор остается самой актуальной, распространенной, непрерывно развивающейся и по-прежнему перспективной.
Что такое флеш-контроллер?
Контроллер флэш-памяти — это аппаратное обеспечение, которое находится между памятью NVMe или любым другим типом флэш-памяти NAND и ЦП or GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР который хочет получить к нему доступ. Его задача — преобразовывать виртуальные адреса в физические адреса, которые обеспечивают прямой доступ к блокам памяти NVMe, которые составляют SSD единица хранения.
Сегодня, когда процессор или графический процессор обращается к любому пространству памяти, он делает это, используя общую адресацию, при которой объединены все воспоминания, к которым у них есть доступ в иерархии. Различные MMU, интегрированные как в CPU, так и в GPU, отвечают за связь с различными типами памяти в системе, RAM, VRAM, а также с энергонезависимой RAM или NVRAM, которая является памятью NVMe в твердотельных накопителях.
Но виртуальная адресация отличается от физической, и, следовательно, необходим процесс трансляции, который выполняется флэш-контроллером. Для этого он использует память, из которой хранит таблицы преобразования адресов, исходные данные в форме виртуальной адресации и данные назначения в форме физической адресации. Такую память можно найти на твердотельном накопителе NVMe, это может быть системная оперативная память в случае конструкции без DRAM или она может быть встроена как встроенная память в самом контроллере флэш-памяти.
Сколько типов карт PCIe?
card types will be uncovered in terms of sizes and versions.
Для карт PCI Express были разработаны различные форматы. В следующих разделах будут описаны типы карт PCI Express с точки зрения размера и версии.
На основе размеров карт PCIe
Размер любой карты PCI Express обычно указывается количеством дорожек. Вообще говоря, существует пять физических размеров карт PCIe: x1, x4, x8, x16 и x32. (Только для справки, PCIe x32 имеет максимум 32 канала, но это редко и не является основным.) Число после «x» относится к числу линий в слоте PCIe. Например, карта PCIe x4 означает, что карта имеет четыре канала.
Рисунок 2: Сравнение разных размеров карт PCIe
В приложениях вам нужно будет вставить карту PCIe в слот PCIe хоста или сервера с такими же размерами и конфигурациями этой карты. Однако в таких случаях, как нехватка слотов, карту PCIe также можно установить в более широкий слот. Например, вы можете поместить карту PCIe x8 в слот PCIe x16, когда слот PCIe x8 занят, но эта карта всегда будет работать в режиме PCIe x8. Для получения более подробной информации о размерах карт PCIe вы можете обратиться к следующей таблице.
| Ширина Слота PCIe | Количества Пины | Длина |
|---|---|---|
| PCIe x1 | 18 | 25 mm |
| PCIe x4 | 21 | 39 mm |
| PCIe x8 | 49 | 56 mm |
| PCIe x16 | 82 | 89 mm |
На основе версий карты PCIe
PCI Express — это стандарт высокоскоростной последовательной компьютерной шины расширения для подключения высокоскоростных компонентов, который заменил устаревшие стандарты шин AGP (Accelerated Graphics Port), PCI и PCI-X. Стандарт PCIe много раз пересматривался с целью улучшения производительности и других функций. PCIe 1.0 изначально был запущен в 2002 году. Чтобы удовлетворить растущий спрос на более высокую пропускную способность, были изобретены и выведены на рынок последовательные версии. В настоящее время существует пять различных стандартов PCIe: PCIe 1.0, PCIe 2.0, PCIe 3.0, PCIe 4.0 и PCIe 5.0. PCIe 6.0 появится в ближайшее время
Обратите внимание, что скорость передачи удваивается для каждого поколения.
Соответственно, применяются пять версий карт PCIe: PCIe 1.x, PCIe 2.x, PCIe 3.x, PCIe 4.x и PCIe 5.x. PCIe 5.x с более высокой производительностью является последней версией, только что выпущенной в 2019 году. А PCIe 6.x должен быть выпущен примерно в 2021 году.
Стоит отметить, что все версии карт PCIe имеют обратную совместимость. То есть любая версия карты PCIe и материнской платы может работать вместе в режиме самой низкой версии. В следующей таблице приведено сравнение скорости передачи между пятью типичными версиями PCIe (например, оригинальной версией n.0), чтобы лучше понять.

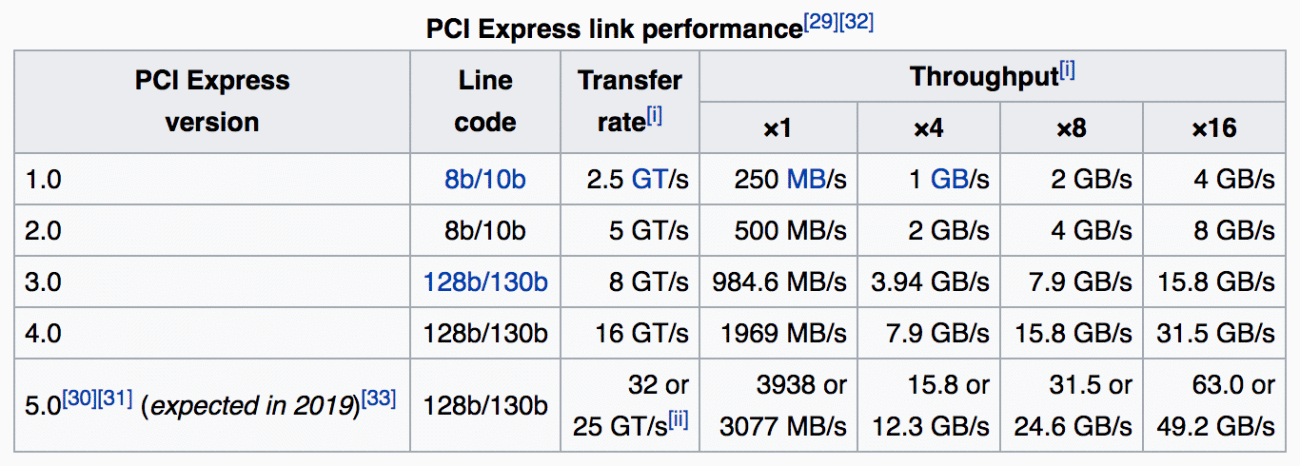

| Версия | Год появления |
Скорость передачи (пропускная способность, x1) |
Скорость передачи (пропускная способность, x16) |
Линейный код |
|---|---|---|---|---|
| PCIe 1.0 | 2003 | 2.5 GT/s (250 MB/s) | 40 GT/s (4.0 GB/s) | 8b/10b |
| PCIe 2.0 | 2007 | 5.0 GT/s (500 MB/s) | 80 GT/s (8.0 GB/s) | 8b/10b |
| PCIe 3.0 | 2010 | 8.0 GT/s (984.6 MB/s) | 128 GT/s (15.75 GB/s) | 128b/130b |
| PCIe 4.0 | 2017 | 16.0 GT/s (1969 MB/s) | 256 GT/s (31.51 GB/s) | 128b/130b |
| PPCIe 5.0 | 2019 | 32.0 GT/s (3938 MB/s) | 512 GT/s (63.02 GB/s) | 128b/130b |
Как работает PCI Express?
Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.
Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.
Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.
Версии PCI-E

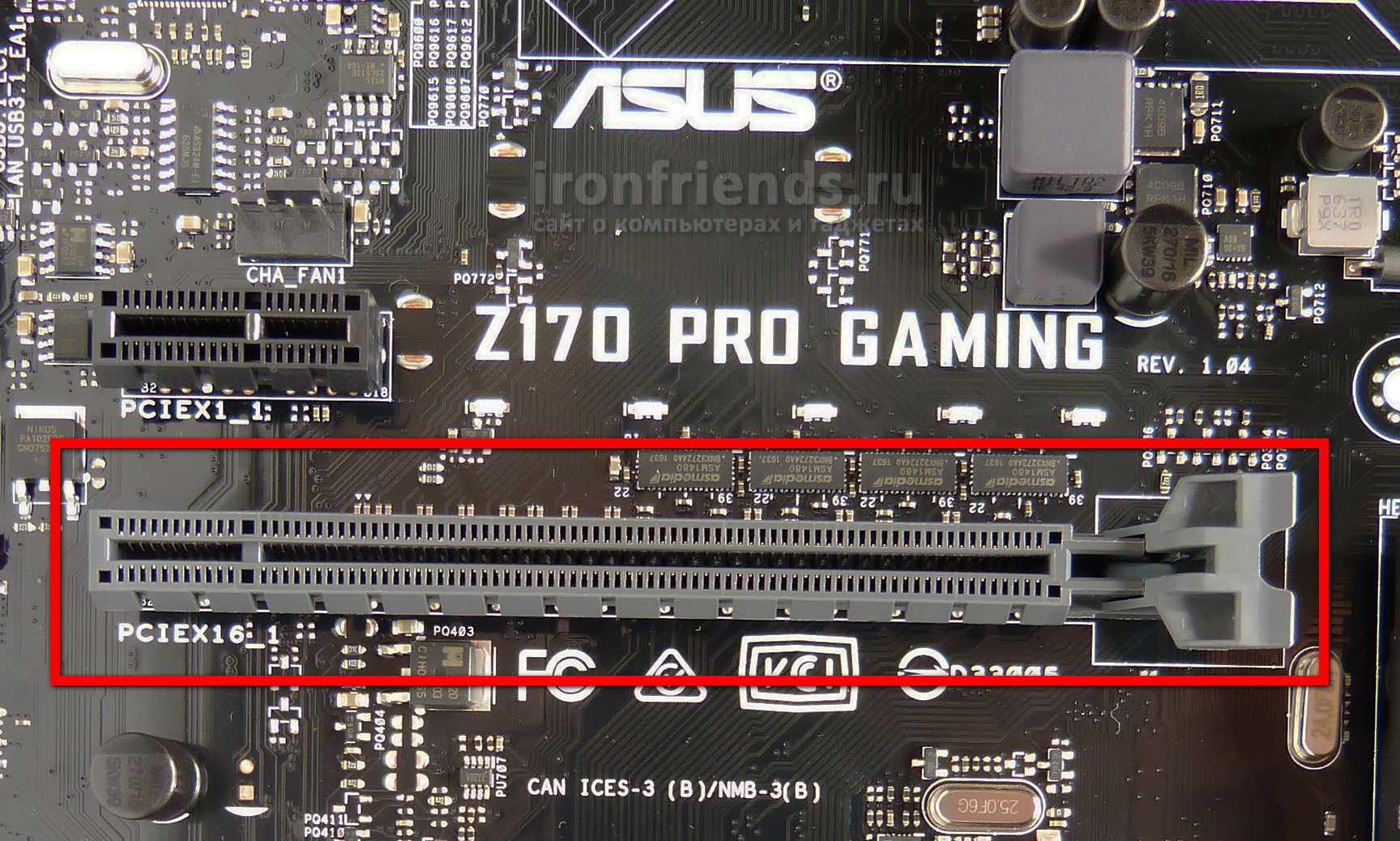

Разъем PCI-E x16 внешне одинаковый на всех системных платах. Только вот скорость передачи информации в каждом случае может существенно отличаться. Как результат, быстродействие устройства тоже разное. А модификации у этого графического интерфейса такие:
- 1-я модификация PCI – Express х16 v. 1.0 имела теоретическую пропускную способность в 8 Гб/с.
- 2-е поколение PCI – Express х16 v. 2.0 уже могло похвастаться увеличенным вдвое значением пропускной способности – 16 Гб/с.
- Аналогичная тенденция сохранилась уже и для третьей версии данного интерфейса. В этом случае этот показатель был установлен на отметке 64 Гб/с.
Визуально отличить по расположению контактов эти слоты невозможно. При этом они совместимы между собой. Например, если в слот версии 3.0 установить плату графического адаптера, которая соответствует на физическом уровне спецификациям 2.0, то вся система обработки графической информации автоматически переключится в наименее скоростной режим (то есть 2.0) и будет уже в дальнейшем функционировать именно с пропускной способностью в 64 Гб/с.
Преимущества PCI-E
Технология PCI Express позволила получить преимущество по сравнению с PCI в следующих пяти областях:
- Более высокая производительность. При наличии всего одной линии пропускная способность PCI Express в два раза выше, чем у PCI. При этом пропускная способность увеличивается пропорционально количеству линий в шине, максимальное количество которых может достигать 32. Дополнительным преимуществом является то, что информация по шине может передаваться одновременно в обоих направлениях.
- Упрощение ввода-вывода. PCI Express использует преимущества таких шин, как AGP и PCI-X и обладает при этом менее сложной архитектурой, а также сравнительной простотой реализации.
- Многоуровневая архитектура. PCI Express предлагает архитектуру, которая может подстраиваться к новым технологиям и не требует значительного обновления ПО.
- Технологии ввода/вывода нового поколения. PCI Express дает новые возможности получения данных при помощи технологии одновременных передач данных, обеспечивающей своевременное получение информации.
- Простота использования. PCI-E значительно упрощает обновление и расширение системы пользователем. Дополнительные форматы плат Express, такие, как ExpressCard, значительно увеличивают возможности добавления высокоскоростных периферийных устройств в серверы и ноутбуки.
Обратная совместимость версий PCI-Express 1.0, 2.0 и 3.0
Данный вопрос волнует многих, особенно при выборе видеокарты
для текущей системы. Так как довольствуясь системой с материнской платой, которая поддерживает PCI-Express 1.0, возникают сомнения, будет ли корректно работать видеокарта с PCI-Express 2.0 или 3.0? Да, будет, по крайней мере так обещают разработчики, которые обеспечили эту самую совместимость. Единственное то, что видеокарта, не сможет полностью раскрыться во всей красе, но потери производительности, в большинстве случаев, будут незначительны.
С точностью наоборот, можно преспокойно устанавливать видеокарты с интерфейсом PCI-E 1.0, в материнские платы, которые поддерживают PCI-E 3.0 или 2.0, тут вообще ничего не ограничивается, так что будьте спокойны по поводу совместимости. Если, конечно же, с другими факторами все в порядке, к таковым можно отнести недостаточно мощный блок питания и т.д.
В общем, мы довольно подробно поговорили относительно PCI-Express, что позволит вам избавиться от множества неясностей и сомнений по поводу совместимости и понимания различий в версиях PCI-E.
В настоящее время в сфере сложной электроники наблюдается активное и быстрое внедрение новых технологий, в результате чего некоторые компоненты системы могут устаревать и не подлежать обновлению и т. п.
В связи с этим приходится подключать к ним различные дополнения и , для чего нередко требуются те или иные переходники.
В данной статье мы рассмотрим переходник pci-e pci, то как он работает и какие особенности имеет.
Нужно ли апгрейдить компьютер ради PCIe 4.0
Как уже говорилось выше, последней из официально вышедших версий PCIe является версия 5.0 (опубликованы официальные спецификации, но на практике она не используется). Самой «свежей» версией из используемых по состоянию на конец 2021 года является PCIe 4.0, и, судя по всему, еще долго будет таковой оставаться. Она вышла в 2017 году, однако внедрена в конкретные устройства лишь недавно, в 2019 году. Ее начала использовать компания AMD в процессорах Ryzen архитектуры Zen 2, а также в видеокартаx Radeon серии RX 5700 / 5500. Несомненно, это значительное достижение AMD, однако, оно пока является лишь заделом на будущее и не дает никаких практических преимуществ перед конкурентами. Компания Intel внедрять PCIe 4.0 в свои процессоры не торопится. Не спешит делать это и компания nVidia, видеокарты которой пока довольствуются PCIe 3.0. Все дело в том, что на современном этапе развития компьютерной техники возможностей PCIe 3.0 вполне достаточно. Превосходство PCIe 4.0 можно увидеть лишь в синтетических тестах. В практических же сценариях необходимости в настолько высоких скоростях обмена данными пока нет. Видеокарты с PCIe 4.0 вполне нормально работают и в системах с PCIe 3.0. Более того, даже в компьютерах с PCIe 2.0 они показывают почти такую же производительность в играх и других приложениях, как в компьютерах с PCIe 4.0. Но продлится это, судя по всему, не долго. Направлением, где в ближайшее время станет реально востребованной PCIe 4.0, являются современные М.2 SSD-накопители, быстродействие которых уже почти «уперлось в потолок » стандарта PCIe 3.0. Затем черед дойдет до видеокарт и другого оборудования. Так что апгрейдить старый компьютер только ради PCIe 4.0 пока нецелесообразно
Однако при покупке нового компьютера, который планируется к использованию достаточно длительнное время, брать во внимание версию PCIe, поддерживаемую его внутренними устройствами, однозначно нужно
Устаревшие поколения
Стандартным интерфейсом для подключения видеокарт на данный момент является шина PCI-Express (PCIe или PCI-E), которая пришла на смену AGP.
Основное различием между PCI-Express 16x и PCI-Express 2.0 в том, что в версии 2.0 была увеличена максимальная пропускная способность до 8 Гбит/с в каждом направлении, а также увеличивает возможности энергоподачи до 300 Вт, для этого на видеокарты устанавливается 2 x 4-штырьковый разъем питания.
PCI-Express реализован в различных версиях, отличающихся пропускной способностью: 1x, 2x, 4x, 8x, 16x и 32х. Видеоинтерфейс PCI-E 16x обеспечивает пропускную способность равную 4 Гб/с в каждом направлении. Также были реализации PCI-Exp 8x (в бюджетных SLI- или CrossFire-решениях) и PCI-E 4x (или PCI-Express Lite).
Конечно, чем выше пропускная способность видеокарты, тем выше производительность и FPS в играх. Однако, у видеоинтерфейса AGP пропускная способность была практически такой же, как и у ранних версиях PCI-Express, и преимущество последнего было в масштабировании, а значит можно было подключить одновременно до четырех видеокарт.
Стандарт PCI-Express обеспечивает мощность питания: по напряжению 3,3 В до 3 А, по 12 В – до 5,5 А. Таким образом всего до 76 Вт отдаваемой видеокарте мощности. Но даже этого некоторым видеокартам не хватает и на них устанавливают один или несколько дополнительных 6-контактных разъема PCI-Express, при этом каждый способен дополнительно обеспечить ток по шине 12 В – до 6 А, а значит всего 72 или 144 Вт мощности. Значит PCI-Express 1.1 может обеспечить питание видеокарты, которые потребляют до 220 Вт электроэнергии.
Видеостандарт AGP имеет до 42 Вт отдаваемой мощности, так как по шине питания 3,3 В видеокарта потребляет до 6 А, по 5 В – до 2 А, по 12 В – 1А.
AGP
AGP (Accelerated Graphics Port) –32-битная системная шина для видеокарты. Стандарт был разработан в 1997 году компанией Intel. Хоть стандарт является устаревшим, в продаже все еще можно встретить видеокарты с этим видеоинтерфейсом.
Для сравнения с пропускной способностью PCI Express приведем пример нескольких вариантов шины AGP:
- AGP 1х — 266 Мб/с;
- AGP 2х — 533 Мб/с;
- AGP 4х -1,07 Гб/с;
- AGP 8х — 2,1 Гб/с.
Что влияет на совместимость ОЗУ и материнской платы

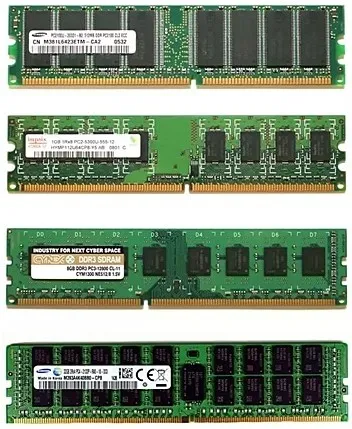

Устройства DDR, DDR2, DDR3 и DDR4
Существует несколько особенностей, которые ограничивают совместимость оперативной памяти с материнской платой. Эти функции очень просты и понятны и не должны вызывать затруднений. Ниже мы рассмотрим все эти функции и дадим им краткое определение.
Тип ОЗУ. В современных компьютерах применяется оперативная память типа DDR. Но, с момента появления данного типа было выпущено 4 версии DDR, которые никак не совместимы друг с другом. Это DDR, DDR2, DDR3 и DDR4, а в ближайшие несколько лет появится еще и DDR5. При этом материнские платы могут работать только с каким-то одним типом. Например, если материнская плата рассчитана на работу с DDR2, в нее можно установить только DDR2
Поэтому при проверке совместимости материнской платы и оперативной памяти в первую очередь нужно обращать внимание на тип оперативной памяти и уже после этого рассматривать все остальные характеристики.
Тактовые частоты. Любая материнская плата рассчитана на использование ОЗУ с определенными частотами
Например, для DDR3 это могут быть частоты 1333/1600/1866/2133 МГц. При проверке совместимости необходимо убедиться, что модули оперативной памяти и материнская плата поддерживают одни и те же частоты, иначе возможны проблемы. Если приобрести модули с более высокими частотами, чем поддерживаемые платой, то в большинстве случаев все будет работать нормально. Оперативная память просто запустится на более низкой частоте, но при покупке более медленных модулей система может не заработать. Поэтому при выборе также нужно обращать внимание и на тактовые частоты.
Максимальный объем ОЗУ. Еще одно ограничение – это максимальный объем оперативной памяти, который поддерживается материнской платой. Обычно современные мат. платы для настольных компьютеров поддерживают 8, 16, 32 или 64 Гб. Если вы попытаетесь установить больший объем, то система не заработает
При этом не важно, если свободные слоты для установки модулей. Например, если ваша система поддерживает 8 Гб и у вас уже установлено 2 модуля по 4 Гб, то установить еще 2 модуля нельзя, даже если на плате доступно 4 слота под память.
Количество разъемов под память (DIMM)
В современных материнских платах для настольных компьютеров обычно доступно 2 или 4 разъемов под оперативную память. При этом нет никакой возможности установить больше модулей, если доступно 2 разъема, значит только 2 модуля. Здесь никаких вариантов для расширения.
Какие типы карт PCI Express существуют?
Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.
В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.
Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.
Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.
Форматы шины PCI-E
На данный момент доступны различные варианты форматов PCI Express, в зависимости от предназначения платформы – настольный компьютер, ноутбук или сервер. Серверы, требующие большую пропускную способность, имеют больше слотов PCI-E, и эти слоты имеют большее число соединительных линий. В противоположность этому ноутбуки могут иметь лишь одну линию для среднескоростных устройств.
Видеокарта с интерфейсом PCI Express x16.
Платы расширения PCI Express очень похожи на платы PCI, однако разъемы PCI-E отличаются повышенным сцеплением, что позволяет быть уверенным в том, что плата не выскользнет из слота из-за вибрации или при транспортировке. Существует несколько форм-факторов слотов PCI Express, размер которых зависит от количества используемых линий. Например, шина, имеющая 16 линий, обозначается как PCI Express x16. Хотя общее количество линий может достигать 32, на практике большинство материнских плат в настоящее время оснащены шиной PCI Express x16.
Карты меньших форм-факторов могут подключаться в разъемы для больших без ущерба для работоспособности. Например, карта PCI Express х1 может подключаться в разъем PCI Express x16. Как и в случае шины PCI, для подключения устройств при необходимости можно использовать РCI Express-удлинитель.

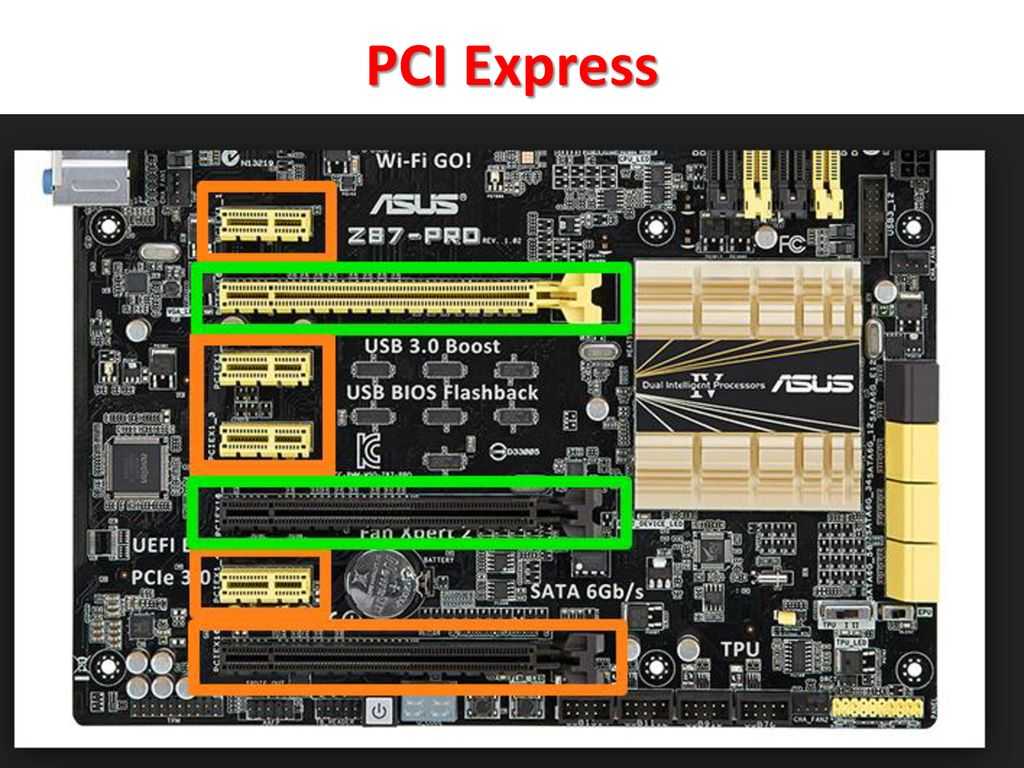

Внешний вид разъемов различных типов на материнской плате. Сверху вниз: слот PCI-X, слот PCI Express х8, слот PCI, слот PCI Express х16.
Жизнь на быстрых полосах
PCI-E с момента своего создания претерпел множество изменений; в настоящее время новые материнские платы обычно используют версию 3 стандарта, более быстрая версия 4 становится все более и более распространённой, и уже выпущена спецификация версии 5. Но все разные версии используют одни и те же физические соединения, и эти соединения могут быть четырёх основных размеров : x1, x4, x8 и x16. (Порты x32 существуют, но встречаются крайне редко и обычно не встречаются на потребительском оборудовании.)
Карты разного размера поддерживают разное максимальное количество линий PCI-Express.
Различные физические размеры позволяют использовать разное количество одновременных подключений контактов данных к материнской плате: чем больше порт, тем больше максимальное количество подключений к карте и порту. Эти соединения в просторечии известны как «дорожки», при этом каждая дорожка PCI-E состоит из двух сигнальных пар, одна для отправки данных, а другая для приёма данных. Различные версии стандарта PCI-E допускают разную скорость на каждой полосе. Но, вообще говоря, чем больше полос на одном порте PCI-E и подключённой к нему карте, тем быстрее могут передаваться данные между периферийным устройством и остальной частью компьютерной системы.
Возвращаясь к нашей метафоре бара: если вы представите каждого посетителя, сидящего за стойкой, как устройство PCI-E, то дорожка x1 будет одним барменом, обслуживающим одного клиента. Но у посетителя, сидящего на отведённом месте «x4», будет четыре бармена, которые будут приносить ему напитки и еду, а на месте «x8» будет восемь барменов только для её напитков, а на сиденье «x16» будет целых шестнадцать барменов только для него. А теперь мы перестанем говорить о барах и барменах, потому что нашим бедным образным пьющим грозит отравление алкоголем.
Выводы
Все версии PCI Express полностью совместимы друг с другом. Поэтому основным отличием между ними является пропускная способность, которая при появлении новой версии возрастает в 2 раза. Но, чтобы использовать преимущества этой скорости нужны устройства, которым она требуется. Такими устройствами могут быть быстрые SSD накопители. Если SSD-накопитель поддерживает PCI-e 4.0, то его лучше устанавливать на плату с поддержкой PCI-e 4.0. Иначе накопитель значительно потеряет в скорости.
Для видеокарт версия PCI Express не так критична. В играх разница между PCI-e 3.0 и 4.0 почти не заметна. Хотя в будущем, с появлением более требовательных игр и более производительных видеокарт, потери, вероятно, станут более значительными.
Выводы
Все версии PCI Express полностью совместимы друг с другом. Поэтому основным отличием между ними является пропускная способность, которая при появлении новой версии возрастает в 2 раза. Но, чтобы использовать преимущества этой скорости нужны устройства, которым она требуется. Такими устройствами могут быть быстрые SSD накопители. Если SSD-накопитель поддерживает PCI-e 4.0, то его лучше устанавливать на плату с поддержкой PCI-e 4.0. Иначе накопитель значительно потеряет в скорости.
Для видеокарт версия PCI Express не так критична. В играх разница между PCI-e 3.0 и 4.0 почти не заметна. Хотя в будущем, с появлением более требовательных игр и более производительных видеокарт, потери, вероятно, станут более значительными.
