Как подключить жесткий диск к компьютеру, чтобы ничего не сломалось

Признаки того, что старый диск не работает должным образом

При хранении в хранилище на длительное время или при длительной эксплуатации механический жесткий диск может выйти из строя. Если диск кажется живым, но передача данных занимает невероятно много времени или издает громкий щелкающий звук, это может быть признаком того, что он находится на пути к загробной жизни жесткого диска.

Если ваш жесткий диск содержит жизненно важную информацию, вы можете потратить немного денег на профессиональное восстановление данных. В качестве альтернативы, Как извлечь файлы с мертвого жесткого диска есть идеи, как получить данные с мертвого жесткого диска.

Как взломать внешний жесткий диск, чтобы получить данные со старого жесткого диска

Итак, как вы можете получить файлы с жесткого диска с помощью внешнего жесткого диска?

Внешние жесткие диски в основном состоят из небольшой печатной платы с разъемами SATA для стыковки диска и корпуса. Открыв корпус и удалив винты, крепящие существующий диск, вы можете легко заменить его своим старым жестким диском.

Когда все подключено и защищено, подключите накопитель к компьютеру, включите его и начните извлекать данные. Не забудьте заменить оригинальный жесткий диск во внешний корпус привода, когда закончите.

Прежде чем сделать это, обратите внимание, что открытие привода может привести к аннулированию гарантии на устройство

Замена HDD на ноутбуке

Если в стационарном устройстве для того, чтобы снять винчестер нужно открутить крышку, снять шлейфы подключения и в местах крепления открутить шурупы, то здесь ситуация немного другая. Далее рассмотрим простую замену HDD, при условии, что у вас 2.5 жесткий диск.

Переверните ноутбук и вы увидите большую пластмассовую крышку на болтиках, иногда их несколько, тогда снимайте каждую до нахождения диска, обычно под последней частью;
Выкрутите винтики, держащие устройство, иногда вместо них используются специальные пазы;
Потяните диск назад, взявшись за сторону, где подключаются контакты;
Приподняв вверх вы сможете достать HDD;
Аналогичным образом производится установка другого винчестера.

Как подключить жесткий диск к компьютеру – крепление hdd 3.5 в корпусе

Итак, можно ли устанавливать жесткий диск вертикально? По сути без разницы. Главное зафиксировать болтами чтобы ничего не болталось.

Внутренние жесткие диски 3,5 дюймов типично могут быть установлены в специальных боковых отсеках корпусов для HDD.

Размещение и ориентация отсеков может меняться в разных корпусах, зависит от фирмы

Грамотно размещать жесткие диски так, чтобы они обдувались вентиляторами (которые установлены в корпусе с фронтальной стороны).

Так как жесткие диски иногда сильно нагреваются в процессе работы. Как подключить жесткий диск к компьютеру грамотно – это когда они в идеале обдуваются передним корпусным кулером!

Почти всегда специальные отсеки для HDD монтируются снизу в корпусе ПК либо в любом месте, по желанию производителя.

Самым лучшим и надежным способом прикрепить жесткие диски в системном блоке – это прикрутить их на винты к отсекам.

Используйте отвертки с магнитными наконечниками – это на случай если вдруг у вас упадет винтик в труднодоступное место и чтобы его легко потом достать :).

Итак, пошаговая инструкция, поехали

Грамотная установка жесткого диска в компьютер

Сама установка жесткого диска на ПК является самой сложной частью процесса монтирования дисковых накопителей.

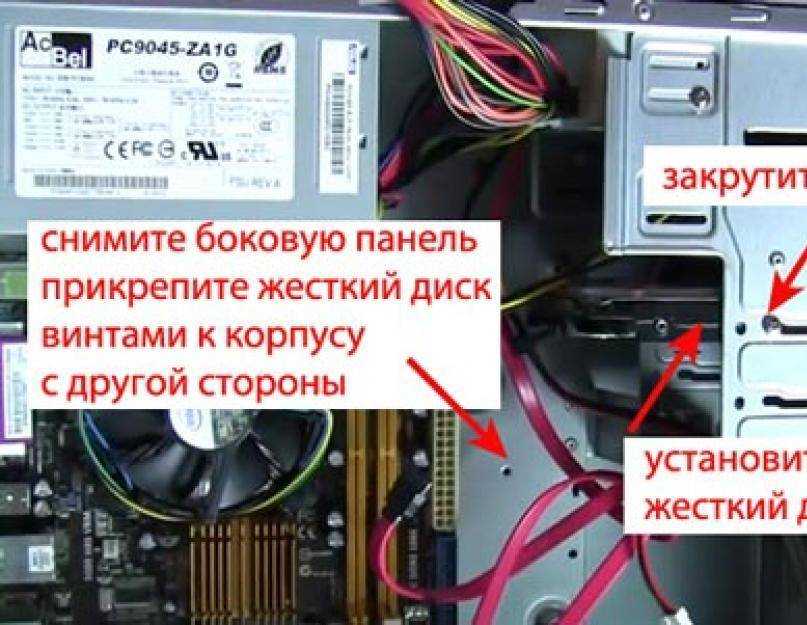

Чтобы крепко прикрутить HDD к корпусным отсекам в системном блоке, прикручивают 4 болта по бокам отсеков, но можно и с одного. Все равно никуда не денется диск, и даже болтаться не будет!

Любые накопители типа HDD всегда дольше будут служить если их хорошо охлаждать в корпусе. Как подключить жесткий диск к компьютеру правильно: если вы монтируете несколько жестких дисков один поверх другого, то всегда оставляйте зазоры между ними, чтоб была хоть какая-то циркуляция воздуха.

Подключение жесткого диска к компьютеру с помощью SATA

После установки дисковых накопителей в корпусе, подключить их к материнской плате не составит никакого труда.

Почти все жесткие диски, которые есть в наличии сейчас в магазинах, оснащены стандартным для HDD интерфейсом SATA.

Кабели sata имеют либо прямой штекер соединения либо “Г” образный, для удобства подсоединения.

Подключите один конец кабеля SATA к накопителю, а другой конец к свободному порту SATA на материнской плате, и вы на полпути установки “харда” с интерфейсом sata.

Кабели SATA, входящие в комплект нового накопителя или материнской платы, могут иметь различные разъемы: прямые или прямоугольные (L-образные).

Некоторые могут иметь зажимы удерживания металла, Форма разъема не имеет никакого значения в производительности.

Мне нравится использовать кабели SATA с прямоугольными разъемами на стороне накопителя, при условии, что между любыми накопителями в системе есть достаточный зазор.
Использование прямоугольных разъемов на стороне материнской платы приведет к блокировке портов, так как разъем может перекрывать соседние портов.

Попробуйте найти кабели SATA с металлическими зажимами, так как они помогают сохранить разъемы в безопасности. Новые SATA 3 (6-гигабитные) – совместимые кабели обычно поставляются с зажимами, но более старые SATA 2 (3-гигабитные) кабели этого не делают.

Подключение питания жесткого диска

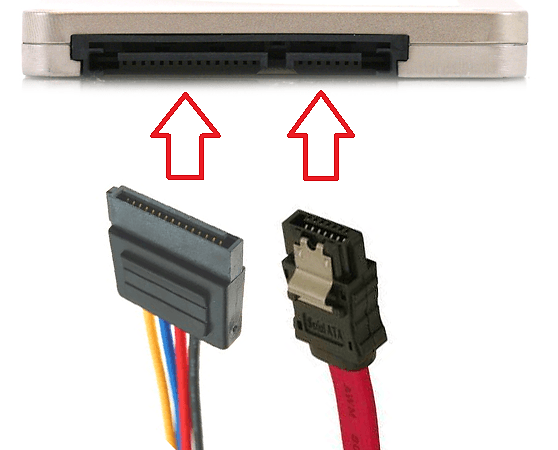

Кабель питания SATA похож на кабель для передачи данных, но больше (шире).
После подключения кабеля SATA необходимо подключить накопитель к блоку питания (PSU).

Проверьте, виден ли диск в биосе

UEFI / BIOS покажет все жесткие диски, которые правильно подключены и обнаружены системой. Интерфейсы BIOS и UEFI могут отличаться в зависимости от марки и модели материнской платы, поэтому проверьте руководство по материнской плате или веб-сайт производителя для деталей.

Подготовка жесткого диска к использованию

ШАГ 1: находим наш диск через Disk Managment

Как установить новый жесткий диск в компьютер грамотно – следуйте инструкции!

Последнее, что вам нужно сделать, это отформатировать диск (в NTFS)

ШАГ 2 – создаем простой том и задаем букву диску

И после этого диск должен быть доступен для использования. Если разделить диск на несколько разделов, в Проводнике появится несколько дисков, каждый со своей буквой диска и меткой.

ШАГ 3: форматируем жесткий диск

Не забудьте задать букву нового диска, иначе он не увидится системой! Если задать “E” – Он отобразится в Windows как “Локальный диск E”. Этот этап система сама вам предложит, увидите.

Как подключить жесткий диск к компьютеру?

Смотрите это видео на YouTube

Как подключить жесткий диск через usb?

Чтобы получить доступ с ПК или ноутбука к содержимому жесткого диска через USB, потребуется специальное устройство – адаптер. Подключение не сложное, главное это наличие специального устройства. Есть несколько видов устройств, которые позволяют подключить жесткий диск (винчестер, HDD) настольного компьютера или ноутбука к USB и открыть его содержимое. Вот два самых популярных: универсальный USB-контроллер (например, AGESTAR FUBCP) или корпусной адаптер (SATA External case, ITEC MySafe Advance и другие).

Какой из них выбрать? Зависит от целей, которые перед вами стоят. Если открытие винчестера носит разовый характер и необходимо только для копирования ценной информации, то можно воспользоваться первым вариантом. Кому интересно читайте про то, куда пропадает место на винчестере.

В Китае можно купить вот такие встраиваемые вместо дисковода ноутбука устройства:

Так же есть комбинированные варианты с полным комплектом (переходник, шнур, блок питания).

Купить и посмотреть описание можно по этой ссылке: ru.aliexpress.com/adapter

Плюсы первого в том, что такое устройство дешевле корпусного переходника, и зачастую поддерживает подключение нескольких типов (SATA, IDE). Однако использование обычного винчестера в качестве переносного накопителя с ним проблематично, так как он не будет ничем защищен.

Второй же вариант – корпусной адаптер, как раз предназначен для превращения жесткого диска в переносное устройство памяти с достаточно большой вместимостью, так как корпус надежно защитит от попадания пыли и механических повреждений. Но при этом универсальность устройства страдает: перед покупкой придется определиться, какой из разъемов будет поддерживать приобретаемый переходник.

Использование винчестера в корпусном варианте процедура довольно простая, поэтому рассмотрим, как подключить и открыть жесткий диск через usb с помощью универсального адаптера (на примере AGESTAR FUBCP).

Порядок действий при подключении

Первое, что необходимо сделать – это определить тип разъема HDD, который планируется подключить через USB. Штекеры бывают следующих типов:

SATA (более современный разъем, используется в ПК свежей сборки и в ноутбуках);

IDE (можно встретить в основном в «бывалых» ПК).

Подключение будем рассматривать на примере AGESTAR FUBCP, так как он поддерживает и «старые», и современные HDD. Средняя стоимость такого устройства в российских магазинах электроники составляет порядка 1500 рублей.

Устройство оснащено тремя интерфейсами (штекерами):

SATA (7-контактный штекер).
IDE 40pin (40-контактный штекер, для IDE 3.5″).
IDE 44pin (соответственно, 44-контактный штекер, для IDE 1.8″/2.5″).

Описание разъемов AGESTAR FUBCP ниже.

Пошаговое подключение HDD к компьютеру

Итак, разъем подключаемого жесткого диска мы определили, теперь его необходимо подключить к соответствующему разъему на устройстве. После этого вставляем USB-разъем для передачи данных (черный) в USB-порт компьютера или ноутбука. Если мы работаем с жестким диском ноутбука (2,5”), можно включать адаптер, и HDD должен появиться в списке дисков компьютера. Иногда при таком подключении жесткому диску может не хватить питания и не определится системой. В этом случае выключаем и подключаем красный USB-разъем адаптера в любой из портов компьютера и снова включаем адаптер.

Если подключаемый винчестер ранее был установлен в ПК (формат 3,5”), питания от USB вашего ПК ему будет недостаточно. В комплекте с AGESTAR FUBCP есть блок питания для жестких дисков формата 3,5”. Чтобы открыть винчестер через USB, сначала подключаем его к соответствующему разъему (IDE/SATA), после – черный USB-кабель вставляем в один из USB-портов компьютера, затем подключаем к адаптеру блок питания, который работает от 220 В (вставляем в розетку).

После того, как все кабели надежно подключены – включаем адаптер. Подключение завершено, hdd определится компьютером, и с ним можно будет работать.

Как инициализировать и создать разделы на SSD

Если вы устанавливаете новый SSD как часть совершенно новой сборки ПК, инструмент установки Windows в основном выполнит остальную часть процесса установки, поскольку он устанавливает ОС на диск. Если, с другой стороны, вы устанавливаете SSD в качестве дополнительного хранилища для существующей системы, требуется еще один шаг, чтобы сделать его пригодным для использования.

Вам нужно будет настроить свой SSD в инструменте управления дисками Windows, который включает в себя создание раздела хранилища: полезное пространство, с которым Windows может взаимодействовать при чтении и записи данных. Вы можете открыть «Управление дисками», нажав клавишу Windows и набрав «управление дисками», пока не появится «Создание и форматирование разделов жесткого диска». Нажмите на это или нажмите Enter, чтобы открыть инструмент.

Сразу же Управление дисками обнаружит, что подключен новый диск, и попросит инициализировать диск. Установите флажок «GPT (таблица разделов GUID)», затем нажмите «ОК» для инициализации.

Вы увидите все подключенные накопители в списке внизу; ваш недавно инициализированный SSD будет с черным контуром и будет указан с «нераспределенным» пространством. Итак, давайте распределим это по разделу:

Шаг 1: Щелкните правой кнопкой мыши нераспределенное пространство на SSD, затем нажмите «Новый простой том», а затем «Далее», как только откроется мастер.

Шаг 2: Оставьте размер тома без изменений — значение размера по умолчанию равно максимальному доступному пространству на вашем SSD в мегабайтах, другими словами, полностью использует емкость. Нажмите “Далее”.

Шаг 3: Назначьте букву диска из раскрывающегося списка или просто выберите то, что указано по умолчанию, затем нажмите «Далее».

Шаг 4: По умолчанию должен быть установлен флажок «Отформатировать этот том со следующими настройками» — это то, что вы хотите. Файловая система должна быть NTFS, а размер выделения должен быть установлен по умолчанию. При желании вы можете дать диску какое-то имя, введя его в поле «Метка тома»; Мне нравится называть свои диски в соответствии с их маркой и моделью, но вы можете назвать свой SSD как хотите. Или просто оставить его черным! Его по-прежнему можно будет идентифицировать по букве диска. Наконец, убедитесь, что установлен флажок «Выполнить быстрое форматирование», затем нажмите «Далее».

Шаг 5: Нажмите «Готово», затем «Форматировать диск», когда будет предложено.

После форматирования вы должны увидеть свой новый SSD в списке «Управление дисками» с функционирующим разделом. Это означает, что после всех этих действий с крошечными винтами, удаления и повторной установки креплений и, возможно, присвоения компьютерной части имени песчанки, ваш твердотельный накопитель полностью установлен и готов к использованию. Поздравляю!

WD Blue SN570 — один из лучших вариантов твердотельных накопителей M.2 на данный момент благодаря высокой скорости и низкой цене.

Подключение к БП

При сборке компа, если вы недостаточно тщательно подошли к выбору комплектующих, могут возникнуть проблемы с подключением всех потребителей энергии к блоку питания, а именно, может не оказаться свободных штекеров САТА.

p, blockquote 13,0,0,0,0 —>

В этом случае рекомендую использовать специальные переходники Molex/SATA, то есть их четырехпинового коннектора на обычный сатовский.А если даже нет свободного Молекса, тогда уже можно использовать разветвитель, чтобы запитать два устройства с одного коннектора. Непосредственно с подключением, никаких проблем возникнуть не должно: на любом сатовском устройстве, коннектор для подключения только один.

p, blockquote 14,0,0,0,0 —>

Второй – дата интерфейс, и благодаря разнице в размерах, перепутать их сложно.

p, blockquote 15,0,0,1,0 —>

Как видите, подключение двух винчестеров, лишь немногим сложнее, чем одного. Для дальнейшей сборки (а мы же еще не закончили?) советую почитать о подключении ДВД привода к материнской плате и установке видеокарты на компьютер .

p, blockquote 16,0,0,0,0 —>

О том, как подключить кулер к материнской плате, если нет свободных разъемов, вы можете узнать вот здесь .

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Также напоминаю, что, подписавшись на новостную рассылку, вы будете первыми получать уведомления о новых постах

Спасибо за внимание, друзья! До завтра!. p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>

p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>

Как подключить жесткий диск IDE встречающийся всё реже и реже, да уходят данные девайсы из обращения вместе с нашей молодостью. Не ценит их и молодёжь, всем Sata подавай, ну да ладно прогресс есть прогресс, надо идти вперёд, но вопрос о подключении устройств с IDE (ATA) интерфейсом возникает время от времени, поэтому мы решили посвятить этому свою статью.

Примечание : Друзья, если на Вашей материнской плате нет разъёмов IDE для подключения устаревших жёстких дисков, то Вы всё равно сможете подключить такой диск к Вашему компьютеру или ноутбуку с помощью вот таких переходников:

Подключение к ПЭВМ

Найти информацию в интернете, как подключить жёсткий диск к компьютеру, не составляет никакой сложности

Важно только внимательно ознакомиться со всеми рекомендациями, и тогда никаких проблем не возникнет, если пользователь будет самостоятельно устанавливать дополнительный винчестер, при этом старый оставляя на том же самом месте

Старый жёсткий диск подлежит изъятию исключительно в том случае, когда он совершенно пришёл в негодность и не подлежит восстановлению. Установив второй винчестер вместе со старым, юзер получает расширенное пространство, благодаря которому все действия будут выполняться быстрее.

Установка в корпус ПК

Подключение жёсткого диска к компьютеру начинается с того шага, когда пользователь должен его первоначально разместить в корпусе и надёжно закрепить.

Чтобы обеспечить правильность внедрения «винта», следует первоначально снять крышку с корпуса системного блока. В передней части можно легко обнаружить специальные отсеки, предназначенные для приводов и жёстких дисков. Приводы располагают в верхней части, а второй жёсткий диск следует определить в нижней части таких отсеков.

Винчестер вставляют в любой свободный отсек, но желательно на небольшом расстоянии от уже имеющегося

Это очень важно, поскольку в процессе работы они оба нагреваются, что неблагоприятно будет отражаться на работоспособности ПК

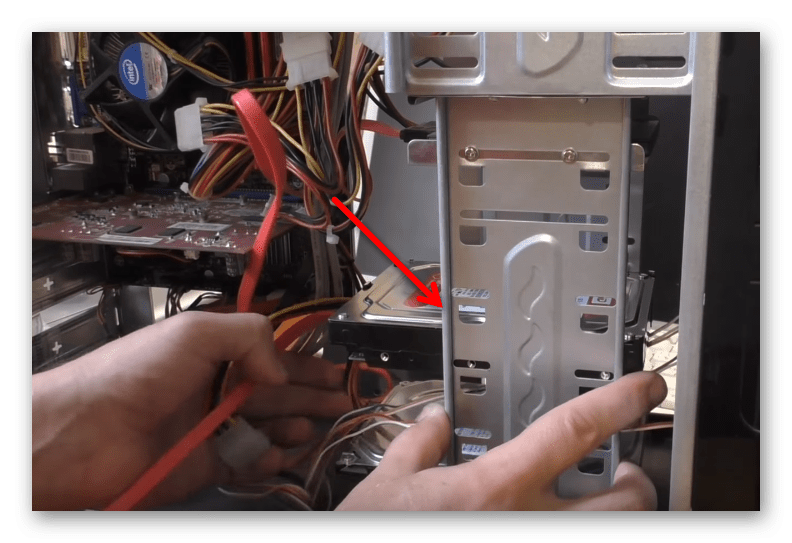

Затем второй винчестер вставляют строго по направляющим так, чтобы разъёмы были направлены в сторону внутренней части системного блока, чтобы обеспечить в дальнейшем его комфортное подключение. Когда новый винчестер занял своё правильное положение, следует его надёжно закрепить, закручивая с двух сторон винты, обеспечивая плотную связь с отсеком.

После закрепления следует проверить прочность, пытаясь его расшатать. Если винчестер не подвергается пошатыванию, значит, все действия были произведены правильно.

Подсоединение при помощи шлейфов

После того как подключить второй жёсткий диск к компьютеру удалось успешно, можно переходить ко второй части таких важных действий. На этом этапе следует соединить непосредственно второй винчестер с материнской платой, а также обеспечить подачу к нему электропитания.

Для этого потребуется приобрести дополнительные шлейфы. Кстати, целесообразно отметить, что разъёмы, через которые непосредственно подключается жёсткий диск, могут отличаться, в зависимости от года выпуска ПК.

Старый компьютер оснащён разъёмами IDE, тогда как новый уже имеет разъёмы SATA, которые характеризуются удивительным быстродействием

Раньше юзеров ориентировали при совершении покупки обращать внимание на разъёмы и приобретать только винчестер с нужным видом. В настоящее время найти в продаже жёсткий диск с разъёмом IDE проблематично, но это не обозначает, что нет никакой надежды установить второй диск

Просто в данном случае пользователь обязан дополнительно приобрести специальные переходники.

Соединяя второй винчестер при помощи разъёмов SATA и переходников, владелец умной машины не только обеспечивает быстродействие системы, но и облегчает процесс установки.

Устанавливая ещё несколько лет назад старый винчестер с разъёмом IDE, приходилось осуществлять ручную конфигурацию режима работы «винтов», которая представляла собой установку джамперов в определённые позиции.

Как выглядит переходник IDE-SATA

Подключение при помощи разъёмов SATA осуществляется гораздо проще. Все разъёмы на новой технике оснащены специальными перегородками, поэтому подключить неправильно второй винчестер априори невозможно.

Подсоединение при помощи USB

Существует ещё один альтернативный способ, обеспечивающий абсолютно лёгкое подключение нового дискового пространства, при этом совершенно исключена необходимость разбирать корпус системного блока.

В связи с этим многие желают знать, как подключить дополнительный жёсткий диск к компьютеру, не испытывая никаких дополнительных затруднений. Ответ очевиден, второй жёсткий «винт» может быть подключён к электронной вычислительной машине при помощи USB-устройства.

Такие винчестеры получают питание через USB-разъём, к которому он непосредственно подключён. Однако это характерно исключительно для дисков, имеющих размер 1,8 или 2,5 дюйма. Более мощные, например, начиная от 3,5 дюймов, уже нуждаются в дополнительном источнике электропитания.

Внешние девайсы очень просто подключаются, поэтому предпочитаемы большим количеством юзеров.

Адаптер USB 3.0-SATA

Адаптер – это устройство, позволяющее соединить жесткий диск с ноутбуком или стационарным ПК.

Соединить данным способом возможно только накопитель 2,5 дюйма, так как устройство не имеет дополнительного питания. Устройства 3,5 дюйма требуют обязательного дополнительного питания.

Адаптер с разъем 3.0 имеет более продвинутую модификацию и пропускную способность до 5 Гбит в секунду.

Подключение позволяет передавать данные намного быстрее, чем переходник с разъемом 2.0, поэтому устройство отлично подходит для скоростной передачи массивной информации.

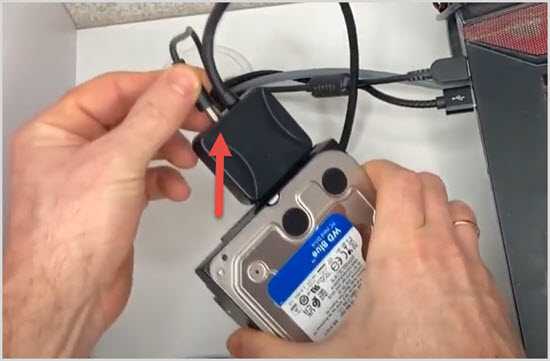

К адаптеру подключить HDD.

Если подключаете 3.5 дюймовый жесткий диск не забывайте про доп. питание.

Кабель от адаптера подключить к компьютеру.

На адаптере должно загореться два индикатора.

После подключения в «Моем компьютере» сразу отобразиться новый том. Если такого не произошло, придется форматировать и проходить процедуру инициализации новых дисков.

Подробнее в видео ниже.

Подключение жесткого диска через IDE-интерфейс

Хоть стандарт IDE и устаревший, но жесткие диски с IDE-интерфейсом все еще встречаются. Поэтому дальше рассмотрим, как подключить второй жесткий диск через IDE-интерфейс.

Для начала необходимо установить перемычку
на контактах жесткого диска в нужное положение. Это позволит определить, в каком режиме будет работать жесткий диск: ведущем (Master) или ведомом (Slave). Обычно в режиме Master работает жесткий диск, который уже установлен на компьютере. Именно он является основным и с него загружается операционная система. Для второго жесткого диска, который мы собираемся установить, нужно выбрать режим Slave. На корпусе жесткого диска контакты обычно подписаны, поэтому просто поставьте перемычку в нужное положение.

IDE-шлейф, по которому передаются данные, имеет три штекера. Один расположен на конце длинного отрезка, синего цвета, подключается к материнской плате. Еще один – посредине, белого цвета, подключается к ведомому диску (Slave). Третий, на конце короткого отрезка, черный, подключается к ведущему диску (Master).

Вставьте жесткий диск
в свободную ячейку. Затем закрепите
его с помощью винтиков.

Выберите свободный штекер от блока питания
и вставьте его в соответствующий порт на жестком диске.

Теперь вставьте штекер
, который расположен посередине шлейфа
, в порт жесткого диска для передачи данных. При этом один конец шлейфа уже подсоединен к материнской плате, другой – к ранее установленному жесткому диску.

Подключение второго жесткого диска через IDE-интерфейс на этом завершено.

Как видите, ничего сложного мы не сделали. Просто будьте внимательны, и тогда у Вас точно получится подключить второй жесткий диск к компьютеру.

А также смотрим видео

Качество контента неумолимо растет, а значит, повышается и размер файлов. В связи с этим на компьютере может потребоваться дополнительное пространство, которое сможет обеспечить надежное хранение вашей обширной библиотеки аудио- и видеофайлов, тяжелых программ и много другого. Чтобы не менять текущий жесткий диск, достаточно подключить к нему дополнительный, который и будет выступать в роли вспомогательного источника пространства.Итак, у вас имеется системный блок и четкое решение установить второй жесткий диск. Процедура эта не настолько сложная, чтобы обращаться в сервисный центр, и, в принципе, даже начинающий пользователь сможет справиться своими силами.

Самостоятельное подключение к ПК

Чтобы установить SSD в компьютер, пользователь должен быть знаком с основными правилами техники безопасности и иметь навыки работы с отвертками, компьютерным крепежом и девайсами, чувствительными к воздействию электростатических разрядов (ESD). В связи с этим рекомендуется выполнять инструкции пошагово, не пропуская ни одной позиции.

Через разъем SATA

Установка ССД 2,5 дюйма в системный блок выполняется следующим образом:

Выключите ПК, вытащите вилку питающего кабеля из электросети 220 В. Снимите боковые стенки. Стенки крепятся к корпусу защелками и фиксируются винтами. Подержитесь за шасси компьютера, чтобы освободиться от статического электричества, или наденьте антистатический браслет.
Выберите место расположения накопителя SSD так, чтобы свободно дотянуться до него шлейфами электропитания и передачи данных SATA 3.
Шлейфы не должны подключаться внатяжку. Убедитесь, что провода лежат или висят свободно и не задевают лопасти вентилятора охлаждения центрального процессора. При необходимости аккуратно стяните шлейфы с другими внутренними кабелями пластмассовым хомутиком.
При подключении старайтесь не повредить разъемы как на системной плате, так и на SSD-накопителе. Сначала прикрутите корпус SSD к направляющим посадочного места, а затем подключайте шлейфы. Вставлять коннекторы следует без усилий. Если они не “заходят”, то переверните и попробуйте снова.
Поставьте стенки на место, закрепите и включите машину. Если операционная система нашла накопительное устройство, то теперь ему нужно присвоить букву и отформатировать с помощью системной функции “Управление дисками”.
Вызовите функцию управления дисками. Сделать это можно по-разному:
1. нажать клавиши Win + X и в открывшемся меню выбрать раздел управления дисками;
2. нажать Win + R и во всплывающем окне напечатать diskmgmt.msc;
3. кликнуть правой кнопкой мыши по пиктограммам “Мой компьютер” -> “Управление” -> “Управление дисками”.
Кликнув правой кнопкой по найденному системой SSD, присвойте ему букву, например E и отформатируйте как единый логический диск или несколько дисков.

SATA соединяет материнскую плату и твердотельный накопитель.

К материнской плате

Такое подключение подходит для дисков с малыми размерами и с интерфейсом M.2, которым оснащены системные платы последних поколений, кроме самых дешевых. Накопители М.2 выпускаются без корпуса и представляют собой печатную плату с микросхемами, разъемом и отверстием под винт для крепления на системной плате. Форм-фактор таких SSD имеет формат wwll, где ww – ширина платы в миллиметрах, а ll – длина, например 2280, 2260 или 2240.

При подключении SSD к материнской плате можно столкнуться с отсутствием необходимых креплений.

Простое подключение через USB

Отключать и снимать крышки системного блока при подключении через порт USB не требуется. Необходимо только подобрать и приобрести плату адаптера с корпусом и разъемом, рассчитанным на размер и интерфейс накопителя. В некоторых случаях плата поставляется без защитного корпуса.

Диск аккуратно устанавливается в корпусе и фиксируется винтами. Теперь его можно подключать к внешним портам USB2.0/3.0 или Type C. Недостаток заключается в том, что быстродействие диска в данном случае существенно ограничено скоростью работы интерфейса USB.

В некоторых системных блоках порты USB, установленные на передней панели, имеют недостаточную глубину и подвержены “дребезгу” контактов. Включать накопитель в такие порты не рекомендуется из-за высокой вероятности выхода диска из строя при плохом контакте. Следует использовать порты USB на задней панели, без переходного кабеля, который чем длиннее, тем больше снижает скорость обмена данными.

Подключить SSD к ноутбуку или компьютеру можно через USB.

Использование PCI Express

При отсутствии свободных разъемов SATA накопитель с интерфейсом M.2 можно присоединить к шине PCI-E. Скорость ее работы выше, чем может обеспечить SATA, и сопоставима с характеристиками интерфейса M.2.

Предварительно следует приобрести плату адаптера с планкой для установки в слот расширения компьютера. На плате размещены разъем M.2, а также несколько отверстий для фиксации SSD с разными форм-факторами.

Перед установкой адаптера с диском компьютер следует обесточить и снять боковые крышки корпуса системного блока. При наличии в слоте расширения графической платы адаптер не следует размещать в соседних слотах во избежание перегрева. После размещения платы в разъеме PCI-E ее нужно зафиксировать винтом или защелкой, крышки поставить на место и включить питание.

PCI Express — это компьютерная шина, использующая протокол последовательной передачи данных.
