Блок-схема в Word. Как создать?

Блок-схема в Word. Студенту или инженеру часто приходится создавать, различны схемы из блоков со стрелками и надписями. У кого–то есть специальная программа для этого, а некоторые умеют создавать такие схемы в Word. Если блоки на диаграмме должны быть соединены стрелками или предполагается «наращивание» диаграммы новыми блоками, то вместо таблиц лучше использовать вариант создания схемы как графического объекта. Встроенные средства рисования программы Word позволяют создать сколь угодно сложную схему. При этом текстовое содержание располагается не в основном документе, а в специальных графических вставках – надписях.

Давайте и мы попробуем сделать такую схему.

Блок-схема в Word 2003

Нажмите на панели Рисование фигуру Прямоугольник. Должна появиться вот такая рамка (без надписей). В ней мы и будем создавать свою блок-схему.

Нажмите кнопку Автофигуры на панели Рисование, выберите команду Блок-схема, а затем щелкните нужную фигуру.

Потом щелкните в поле рамки в том месте, где хотите расположить эту фигуру.

Если она встала не там, где вам хотелось, то перетащите её мышкой.

Выберите и расположите таким же образом остальные фигуры вашей будущей схемы.

Вы можете эти фигуры перетаскивать и изменять их размеры.

Теперь добавим надписи к нашим фигурам. Для этого на панели инструментов Рисование и щелкаем по значку Надпись.

Потом щелкаем на той фигуре, в которую хотим вставить эту надпись. Появится маленькая рамочка с мигающим курсором внутри.

Пишем название нашего блока. Надпись внутри этого поля можно форматировать, как простой текст в документе. Поле для надписи также можно перетаскивать и изменять его размер. Блоки с надписями можно копировать и вставлять в другие блоки.

По умолчанию надпись заключается в прямоугольную рамку. Если же нужно наложить надпись на фигуру другого вида, эту рамку следует удалить. Для этого надо щелкнуть на рамке с надписью правой кнопкой мыши и выбрать в контекстном меню пункт Формат надписи.

В раскрывшемся диалоговом окне открыть вкладку Цвета и линии. В группе линии Цвет. Выбрать вариант Нет линий.

Для красоты фигуры можно раскрасить разными цветами. Для этого выделите щелчком мыши необходимую фигуру и щелкните на панели Рисование иконку — Цвет заливки и в раскрывшейся палитре выберите понравившийся вам цвет.

Таким же образом можно залить и блоки с надписями, чтобы они были не белыми, а цветными или одного цвета с блоком схемы.

Теперь добавим к нашей схеме стрелки.

Стрелки на диаграмме рисуют с помощью инструмента Стрелка. Их свойства могут быть изменены так же, как и свойства надписи. При этом можно управлять толщиной стрелки, видом линии, формой конца стрелки и т.д.

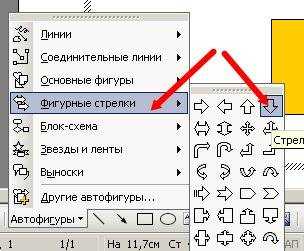

Щелкаем по кнопке Автофигуры – Фигурные стрелки, и выбираем стрелку. Потом переходим на поле нашей блок-схемы и щелкаем мышкой там, где необходимо вставить стрелку. Можете её залить каким-нибудь цветом.

Если необходимо стрелку повернуть, то выделите её щелчком мыши и подведите курсор к маленькому зелёному кружочку. Когда курсор примет вид черной круговой стрелки, можете двигая мышкой, повернуть стрелку.

Общее поле схемы можете также залить каким-нибудь цветом.

Теперь, чтобы фигуры не смещались, их необходимо сгруппировать.

Вот что у нас получилось в конечном итоге.

Создаем блок-схему в Word 2007

Блок-схема в Word 2007 создается аналогично рассказанному выше. Единственное отличие, это то, что надо перейти на вкладку Вставить, выбрать в иллюстрации Фигуры, и в открывшемся списке перейти на Блок-схема.

Самое сложное – это группировка. Потренируетесь и у вас всё получиться.

Кнопка «Группировать» заблокирована

Ниже приведены причины, почему кнопка Группировать окрашена в серый цвет и способы ее восстановления.

Выделен только один объект. Убедитесь, что вы выделили несколько фигур или изображений. Вы не можете использовать инструмент «Группировка» со значками SVG, поэтому они не учитываются.

Для группировки значков SVG их сначала нужно преобразовать в фигуры. Дополнительные сведения о преобразовании в фигуры см. в статье Преобразование рисунка в формате SVG в фигуру Office.

Вы выбрали таблицу, лист или изображение в формате GIF. Кнопка Группа не будет доступна, если выбран любой из этих объектов.

Если вы используете PowerPoint, возможно, вы пытались сгруппировать что-либо с заполнительом заголовка («щелкните, чтобы добавить название») или с заполнительом содержимого («щелкните, чтобы добавить текст»).

В приведенном выше примере голубой квадрат и зеленый круг могут быть сгруппированы. Но фигуры нельзя группировать с заполнителями.

Чтобы возобновить действие кнопки Группировать, переместите фигуру, изображение или объект в другое место на слайде за пределами заполнителей или удалите заполнитель из объектов, которые необходимо сгруппировать.

Примечание: Если ничего из предложенного не помогает активировать кнопку Группировать, воспользуйтесь поиском по форуму Answers или задайте там свои вопросы.

Щелкните заголовки ниже, чтобы получить дополнительные сведения.

kak.travelel.ru

MS Word — это, в первую очередь, текстовый редактор, однако, рисовать в этой программе тоже можно. Таких возможностей и удобства в работе, как в специализированных программах, изначально предназначенных для рисования и работы с графикой, ждать от Ворда, конечно, не стоит. Тем не менее, для решения базовых задач стандартного набора инструментов будет достаточно.

Прежде, чем рассмотреть то, как сделать рисунок в Ворде, следует отметить, что рисовать в данной программе можно двумя разными методами. Первый — вручную, подобно тому, как это происходит в Paint, правда, немного проще. Второй метод — рисование по шаблонам, то есть, с использованием шаблонных фигур. Обилия карандашей и кистей, цветовых палитр, маркеров и прочих инструментов в детище Майкрософт вы не найдете, но создать простой рисунок здесь все же вполне возможно.

В Microsoft Word есть набор средств для рисования, которые подобны таковым в стандартном Paint, интегрированном в Windows. Примечательно, что о существовании этих инструментов многие пользователи даже не догадываются. Все дело в том, что вкладка с ними по умолчанию не отображается на панели быстрого доступа программы. Следовательно, прежде, чем приступить к рисованию в Ворде, нам с вами предстоит эту вкладку отобразить.

Инструменты для рисования

Сразу после добавления нового полотна на страницу, в документе откроется вкладка «Формат», в которой и будут находиться основные инструменты для рисования. Рассмотрим детально каждую из групп, представленных на панели быстрого доступа.

Вставка фигур

«Фигуры» — нажав на эту кнопку, вы увидите большой перечень фигур, которые можно добавить на страницу. Все они разделены по тематическим группам, название каждой из которых говорит само за себя. Здесь вы найдете:

• Линии;
• Прямоугольники;
• Основные фигуры;
• Фигурные стрелки;
• Фигуры для уравнений;
• Блок-схемы;
• Звезды;
• Выноски.

Выберите подходящий тип фигуры и нарисуйте ее, задав левым кликом мышки точку начала. Не отпуская кнопку, укажите конечную точку фигуры (если это прямая) или область, которую она должна занимать. После этого отпустите левую кнопку мышки.

«Изменить фигуру» — выбрав первый пункт в меню этой кнопки, вы можете, в буквальном смысле, изменить фигуру, то есть, вместо одной нарисовать другую. Второй пункт в меню этой кнопки — «Начать изменение узлов». Выбрав его, вы можете изменить узлы, то есть, точки привязки конкретных мест фигуры (в нашем примере это внешние и внутренние углы прямоугольника.

«Добавить надпись» — эта кнопка позволяет добавить текстовое поле и вписать в него текст. Поле добавляется в указанном вами месте, однако, при необходимости его можно свободно перемещать по странице. Рекомендуем предварительно сделать поле и его грани прозрачными. Более подробно о том, как работать с текстовым полем и что можно сделать с его помощью, вы можете прочесть в нашей статье.

Урок: Как в Word перевернуть текст

Стили фигур

С помощью инструментов данной группы вы можете изменить внешний вид нарисованной фигуры, ее стиль, текстуру.

Выбрав подходящий вариант, вы можете изменить цвет контура фигуры и цвет заливки.

Для этого выберите подходящие цвета в выпадающем меню кнопок «Заливка фигуры» и «Контур фигуры», которые расположены справа от окна с шаблонными стилями фигур.

«Эффекты фигуры» — это инструмент, с помощью которого можно еще больше изменить внешний вид фигуры, выбрав один из предложенных эффектов. В числе таковых:

• Тень;
• Отражение;
• Подсветка;
• Сглаживание;
• Рельеф;
• Поворот.

Стили WordArt

Эффекты из данного раздела применяются исключительно к тексту, добавленнуму с помощью кнопки «Добавление надписи», расположенной в группе «Вставка фигуры».

Упорядочить

Инструменты этой группы предназначены для изменения положения фигуры, ее выравнивания, поворота и других подобных манипуляций.

Поворот фигуры выполняется точно так же, как и поворот рисунка — на шаблонное, строго заданное или произвольное значение. То есть, можно выбрать стандартный угол поворота, указать свой или просто повернуть фигуру, потянув за круговую стрелку, расположенную непосредственно над ней.

Урок: Как в Ворд повернуть рисунок

Кроме того, с помощью данного раздела можно наложить одну фигуру на другую, подобно тому, как это можно сделать с рисунками.

Урок: Как в Word наложить одну картинку на другую

В этом же разделе можно сделать обтекание фигуры текстом или сгруппировать две и более фигур.

Уроки по работе с Ворд:Как сгруппировать фигурыОбтекание картинки текстом

Размер

Возможность единого инструмента данной группы всего одна — изменение размера фигуры и поля, в котором она находиться. Здесь можно задать точное значение ширины и высоты в сантиметрах или изменить его пошагово с помощью стрелок.

Кроме того, размер поля, как и размер фигуры, можно менять вручную, используя для этого маркеры, расположенные по контуру их границ.

Урок: Как обрезать рисунок в Word

Вот, собственно, и все, из этой статьи вы узнали, как рисовать в Ворде. Не забывайте о том, что данная программа является в первую очередь текстовым редактором, поэтому не стоит возлагать на нее слишком серьезных задач. Используйте для таких целей профильный софт — графические редакторы.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Как создать блок-схему в ворде

Чтобы можно было легко связывать объекты, например, при помощи стрелок, потребуется создать блок-схему. Для этого в разделе «Вставка» нужно перейти в «Фигуры», после чего в самом низу всплывшего списка нажать на «Новое полотно». Переместив в его пределы ранее созданные фигуры можно соединить их при помощи стрелок:

• сначала нужно добавить фигуру стрелки в полотно описанным ранее способом,
• после ее выделения появятся кружки в нижней и верхней части. Управляя ими, стрелка крепится к нижней части одного элемента и верхней области другого,

Суть в том, что при дальнейшем перемещении любого из новых созданных объектов, привязанные к ним указатели будут двигаться следом.

Такой инструментарий дает возможность не только создавать новые схемы, но также и корректировать их отображение при необходимости. С каждой новой редакцией Microsoft Word расширяет арсенал своих инструментов и технологий, а также совершенствует удобство и простоту их использования.

Метод 1 Рисование фигур

Включите панель инструментов Рисование. Если вы не видите панель Рисование внизу окна, нажмите меню Вид и наведите курсор на подменю Панели инструментов. Выберите пункт Рисование, и панель инструментов Рисование появится внизу окна.

Создайте стартовую точку. В панели Рисование нажмите на Автофигуры. В появившемся меню выберите Схемы, и затем выберите фигуру, с которой хотите начать схему. В вашем документе появится область для рисования, внутри которой будет надпись «Создайте ваш рисунок здесь».

Когда размер фигуры будет подходящим, отпустите клавишу мыши. Начальные фигуры, как правило, являются прямоугольниками со скругленными углами или овалами.

Если вы хотите создать фигуры одинаковой формы, включите сетку, нажав на кнопку Рисовать в панели Рисования, затем выбрав Сетка и Поля, и затем поставив флажок под названием «Отображать сетку на экране». Сетка позволит вам создавать фигуры точных размеров.

Создавайте другие фигуры.

Используйте разные фигуры для разных понятий в вашей схеме. Каждый раз, когда используется понятие того же типа, используйте фигуру, которая обозначает его. Это улучшит читаемость вашей блок-схемы.

• Блоки процессов или задач обычно прямоугольные.
• Блоки решений обычно ромбовидные.
• Блоки Ввода/Вывода обычно в форме параллелограммов.

Добавляйте текст к вашим фигурам.

Нажмите правой кнопкой мыши на фигуру, к которой вы хотите добавить текст. Нажмите на Добавить текст в появившемся меню. Фигура будет подсвечена, и внутри неё появится текстовый курсор.

Вы можете форматировать текст так же, как и любой другой текст в Ворде.

Настраивайте размеры и положение фигур.

Добавив текст, вы можете заметить, что он не всегда хорошо помещается в фигуру. Вы можете изменять размеры фигур, нажимая на них и перетягивая за квадратики в углах. Нажмите левой кнопкой мыши на центр фигуры и удерживайте, чтобы перетаскивать её по площади для рисования.

Метод 2 Соединение схемы

1. Нажмите на кнопку автофигуры в панели Рисунок.

Наведите курсор на Соединительные линии и выберите стиль, который вы хотите применить. Вы можете выбирать между прямыми, ломаными и искривлёнными линиями.

Каждая соединительная линия может иметь стрелки, указывающие в любой из концов.

Нарисовать соединительную линию.

Поместите курсор на грани первой фигуры. Нажмите и перетаскивайте соединительную линию к следующей по порядку фигуре. Ворд попытается автоматически присоединить линию к намеченной точке второй фигуры.

Соединив все фигуры, вы можете их передвигать по всей области рисования, и они будут оставаться соединёнными.

Перемещение соединительной линии.

Если вы используете ломаную или искривлённую линию, вы можете менять путь, по которому она пролегает. Нажмите на соединительную линию, чтобы выбрать её. По середине линии появится квадратик, на который вы можете нажать и перемещать его. Это будет менять положение соединительной линии.

Похожим образом вы можете перемещать концы соединительной линии, выбрав линию, а затем нажав на конец и перетащив его к месту нового соединения.

Добавляйте подписи к вашим соединительным линиям.

В панели Рисунок нажмите на кнопку Текстовое окно. Нажмите и перетаскивайте курсор, чтобы создать текстовое окно в любой части площади для рисования. Поместите текстовое окно рядом с любой линией, которую вы хотите подписать.

• Введите ваш текст в текстовое окно, вы можете форматировать его так же, как и любой другой текст в Ворде.
• Чтобы удалить рамку текстового окна, кликните по ней правой кнопкой и выберите пункт Форматировать текстовое окно. В разделе Границы кликните на выпадающее меню Цвет и выберите Без границ.

Шаг 5. Знать основные правила построения блок-схем

Для удобства полезно знать несколько полезных советов или негласных логичных правил, которые позволят строить поэтапную блок-схему.

• Обязательно в схеме должно присутствовать два блока – это «Начало» и «Конец». Очевидно, что у любого алгоритма или бизнес-процесса может быть только одно начало или только один конец.
• Начальный блок связывается с конечным посредством линий связи, которые могут быть дополнены различными промежуточными операциями. Из всех блоков, кроме конечного, должны выходить линии потока.
• Все блоки удобно пронумеровывать. Так легче ориентироваться и вам при разборе схемы, и тому, кто пытается осмыслить полученный вами результат.
• Не секрет, что линии делятся на входящие и выходящие. Если блоки не начальные или конечные, или концевые для конкретной ветки, то одна и та же линия является для одного блока выходящей, а для другого входящей.
• Допускается наличие разрывов в линиях потока. Это обычное дело! Ведь у каждого ответвления рано или поздно происходит логическое завершение.
• Логика процесса может быть линейная, разветвляющаяся или циклическая. Предположительно, тут вопрос появиться не должно Если блоки на прямой линии — это линейный вариант. Если на схеме есть разветвления — то схема разветвляющаяся (всегда реальная схема такая). Циклическая — для программиста обычное дело, а вот для бизнес-аналитика более редкая. Скажем, заправка автомобиля перед каждым рейсом — это циклическая операция.

Программа для электрических схем

Мы полностью рассмотрели вопрос «Как провести проводку своими руками». Пришло время заключительного этапа – рассказать о программах, создающих электрический щит. По сути, этот раздел должен стоять самым первым, так как все электромонтажные работы выполняются по специальной схеме. И это обязательное условие для начала работ.

Но будем считать, что все сказанное мною ранее на самом деле было ознакомительным и подготовительным этапом. А эта статья будет началом проведения электрических работ, без нее правильно провести проводку не получится. Для удобства дублирую все ссылки, по которым можно вернуться к любому разделу.

Программа для создания электрических схем

Все электромонтажные работы выполняются по специальной схеме. Это обязательное условие для начала работ.

В этом документе учитываются все параметры: размер участка, потребляемая энергия, пожелания заказчика, безопасность и многое другое. Составляют проект инженерно-технические работники, с высшим специальным образованием. Проект проходит многочисленные проверки, и утверждается органами технадзора.

На данное время существуют специальные компьютерные программы, которые позволяют выполнять проектные схемы любого уровня сложности. С помощью программы для создания электрических схем вы сможете продумать план работ самостоятельно.

Достаточно ввести исходные данные и программа выведет результат в виде графического изображения участка. В программе используется специальная терминология и схематические значки, отображающие элементы электрической цепи. Готовая схема используется электриками как документ, на основании которого производятся монтажные работы. За несоблюдение проекта производители несут ответственность.

Работа дизайнерской программы для оптимизации установки электрического оборудования

При помощи дизайнерской программы можно выбрать оптимальные варианты размещения по жилищу электрического оборудования. Система умный дом позволяет разместить элементы управления домом по желанию заказчика. Системы сигнализации, кондиционирования, управление механизированными элементами и даже кухонными агрегатами – все это программа умный дом.

Она включает в себя блок управления, многочисленные датчики и проводку, соединяющую электрическое оборудование в единое целое. При использовании этой программы используется коробочное подключение проводов.

Как сделать чертеж в ворде?

Чтобы сделать это нужно сначала открыть меню «Вид» и включить панель инструментов «Рисование». После этого в программе Word 2003 появится панель инструментов для рисования различных фигур. Здесь будет доступны такие фигуры как прямоугольник, круг, линия и стрелка.

Как перевести чертеж из компаса в Word?

Чтобы вставить чертеж из программы Компас в Word, нужно выбрать в вордовском документе меню “Ставка” и далее выбираем команду “Объект”. Откроется диалоговое окно, где находятся две вкладки:Первая – создание (чтобы создавать новый файл) и второе – Создание из файла (вставка файла).

Как в ворде сделать геометрические фигуры?

На вкладке Вставка нажмите кнопку Фигуры. Щелкните правой кнопкой мыши фигуру, которую вы хотите добавить, и выберите команду Зафиксировать режим рисования. Щелкните любое место рабочей области, а затем перетащите указатель, чтобы нарисовать фигуру. Повторяйте шаг 3, чтобы добавить необходимое число фигур.

Как в ворде сделать план комнаты?

Нарисовать план дома

1. создаем файл Ворд через «файл»-«создать»-«Word»
2. заходим в него
3. в меню рисование выбираем значок «прямоугольник» …
4. рисуем прямоугольник

Как сделать фото в компасе?

Вставить картинку в Компасе можно через меню Вставка. Выберите команду Рисунок и в открывшемся окне укажите путь к картинке. Далее, щелкните по кнопке Открыть и укажите мышкой на экране положение базовой точки для вставки картинки.

Как сделать скриншот в Компас 3d?

Чтобы сделать скриншот только активного окна, нажмите сочетание клавиш⌘ Cmd + Shift + 4, а затем нажмите Пробел. Чтобы сохранить скриншот в буфер обмена, при его создании дополнительно удерживайте кнопку Ctrl.

Как сделать иерархическую схему в ворде?

Создание блок-схемы с рисунками

1. На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.
2. В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.
3. В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка

Как сделать схему в Open Office?

Чтобы создать блок-схему:

1. Выберите нужный инструмент панели инструментов Блок-схемы на панели Рисование.
2. Нарисуйте фигуру на слайде, перетаскивая курсор.
3. Чтобы добавить другие фигуры, повторите предыдущие шаги.
4. Откройте панель инструментов Соединительные линии на панели Рисование и выберите нужную соединительную линию.

Как сделать схему в ворде 2020?

Откройте новый файл Word и перейдите на вкладку «Вставка». В группе «Иллюстрации» нажмите на иконку «SmartArt». В появившемся окне «Выбор рисунка SmartArt» нажмите в левой части на ссылку «Иерархия». После этого Word покажет вам различные шаблоны для создания органиграмм-иерархий.

Как в ворде открыть панель рисования?

На панели инструментов находим блок «Панель рисования». Кликаем на кнопку. Или же пройдите в него следующим образом «Вид» — «Панели инструментов» — «Рисование». На возникшей панели (внизу вашей страницы) вы с удовольствием наблюдаете открывшиеся возможности, которыми тотчас же начинаете пользоваться.

Как сделать иллюстрацию в ворде?

Вставка списка иллюстраций

1. Щелкните в том месте документа, куда нужно вставить список иллюстраций.
2. На вкладке Ссылки нажмите кнопку Список иллюстраций. Примечание: Если Word документа не развернуть, возможно, не отображается параметр «Вставка оставки». …
3. Настройте формат и параметры в диалоговом окне Список иллюстраций. Нажмите кнопку ОК.

Как закруглить углы фигуры в ворде?

Msgstr «Вставить> Фигуры> Скругленный прямоугольник». Затем с выбранной формой выполните «Инструменты рисования> Заливка фигуры> Рисунок» и выберите нужное изображение. Чтобы настроить радиус угла, просто потяните за желтую точку.

Как правильно сделать план здания?

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома.

Как сделать схему в Word 2016?

В этой статье мы расскажем о том, как нарисовать схему в Ворде.

1. Урок: Как в Word сделать диаграмму
2. Перейдите во вкладку “Вставка” и в группе “Иллюстрации” нажмите кнопку “SmartArt”.
3. Выберите тип схемы, которую хотите создать, а затем выберет элементы, которые для этого будете использовать, и нажмите “ОК”.

Как нарисовать план комнаты в Визио?

Вставка плана дома САПР

1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.
2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать. …
3. На вкладке Вставка нажмите кнопку Чертеж САПР.
4. Выберите файл чертежа и нажмите кнопку Открыть.

Как убедиться в том, что границы таблицы действительно невидимы

Внимательный читатель заметит, что на самом деле граница в таблице все-таки есть. Это синий пунктир на рис. 19. Соглашусь. Объяснение этому эффекту следующее. Microsoft Word – это в первую очередь редактор текстов, редактор текстов с картинками. А значит, для пользователя компьютера должно оставаться видимым даже то, что невидимо. Иначе, как потом, спустя большой интервал времени вспомнить, глядя на текст, что тут вставлена таблица, в нее вставлена картинка, а также вставлен текст? Будем гадать, что называется «на кофейной гуще»?!

Хорошо, пусть так, согласится читатель, и тут же возразит: а как можно убедиться в том, что все-таки таблица стала невидимой? Пожалуйста. Давайте сделаем предварительный просмотр получившегося текста с картинкой. То есть посмотрим, как отформатированный текст будет выглядеть, скажем, при его печати .

А потому кликнем по главной кнопке Ворда (1 на рис. 20) и в появившемся меню подведем курсор к опции «Печать» (2 на рис. 20). В открывшемся справа дополнительном меню кликнем по иконке «Предварительный просмотр» (3 на рис. 20).

Рис. 20 (кликните по рисунку для увеличения). Переход в режим предварительного просмотра созданного текста с рисунками в Ворде.

И вот открывается окно предварительного просмотра. После чего в этом окне нужно кликнуть по иконке «100%», чтобы добиться удобного для просмотра размера изображения (1 на рис. 21). Теперь совершенно наглядно видно, что никаких границ у таблицы, которая была создана для форматирования текста с картинкой, нет, как будто этих границ никогда и не было (рис. 21).

Рис. 21 (кликните по рисунку для увеличения). Вид отформатированного текста с рисунком в режиме предварительного просмотра в Ворде.

Закрывается окно предварительно просмотра кликом на красный крестик – это самая правая иконка в меню окна предварительного просмотра (2 на рис. 21). Не нужно путать данный полезный «крестик» с общим «крестиком», который расположен правее и выше. Тот «высокий» крестик закрывает сразу весь редактор Word. А нам нужно закрыть только окно предварительного просмотра, и после этого вернуться в режим редактирования текста с рисунком.

Хотя зачем туда возвращаться? Ведь уже закончено форматирование текста с рисунком. Ах да, если только попробовать сделать другой вариант форматирования текста с рисунком?!

Задание: расположить рисунок в центре таблицы

Давайте теперь самостоятельно попробуем отформатировать текст с рисунком, используя вставку таблицы так, чтобы рисунок у нас оказался по центру, а текст располагался бы слева и справа от него.

Детали такого форматирования текста с рисунком я опускаю, это своего рода задание для самостоятельной работы.

А вот что в итоге должно получиться, если выполнить поставленную задачу по размещению картинки в центре, а размещение текста сделать вокруг картинки двумя колонками слева и справа от рисунка (рис. 22).

Рис. 22 (кликните по рисунку для увеличения). Размещение рисунка в середине между двумя колонками текста с помощью редактора Word.

Таким образом, можно использовать самые разные варианты форматирования текста с рисунками. Кому как хочется, кому как нравится. Знание основных возможностей редактора Word позволяет использовать самые разные способы форматирования текстов с рисунками, о которых порой даже не подозревают!

Дополнительные материалы:

1. Как сделать непрерывную горизонтальную линию в Word: 4 способа

2. О сходстве и различии файлов doc и docx

3. Как легко посчитать буквы в тексте

4. Видео ролики Youtube: 16 шагов к удобству просмотра

Распечатать статью

Получайте актуальные статьи по компьютерной грамотности прямо на ваш почтовый ящик. Уже более 3.000 подписчиков

Важно: необходимо подтвердить свою подписку! В своей почте откройте письмо для активации и кликните по указанной там ссылке. Если письма нет, проверьте папку Спам

Начинаем процесс создания

Сделать схему в Word, значит, создать ее из различных элементов фигур, которые представлены в достаточно широком выборе. Различные круги, квадраты, линии и прочие элементы, все это можно сопоставлять и добиваться необходимого результата. Найти эти фигуры можно во вкладке «Вставка». После того, как примерный план сопоставления фигура будет достигнут нужно уровня, можно заняться оформлением. Практически каждый элемент вашей схемы можно окрасить в любой цвет, выбрать толщину и откорректировать его по своему вкусу. А получить весь инструментарий для этого несложно, так как все функции появляются в панели быстрого доступа после выделения фигуры. Правда, не стоит слишком уж усердствовать и баловаться элементами корректировки, так как результата может шокировать и еще хуже, перекрыть весь текст. Теперь вы знаете, как сделать в Ворде схему для выстраивания графического оформления материала. Манипулируя различными фигурами, вы сможете добиться определенного результата, и даже того, чего не ожидали. Современный Word наполнен масштабным функционалом, который позволяет корректировать текст по своему вкусу, поэтому необходимо пользоваться этой возможностью сполна.
