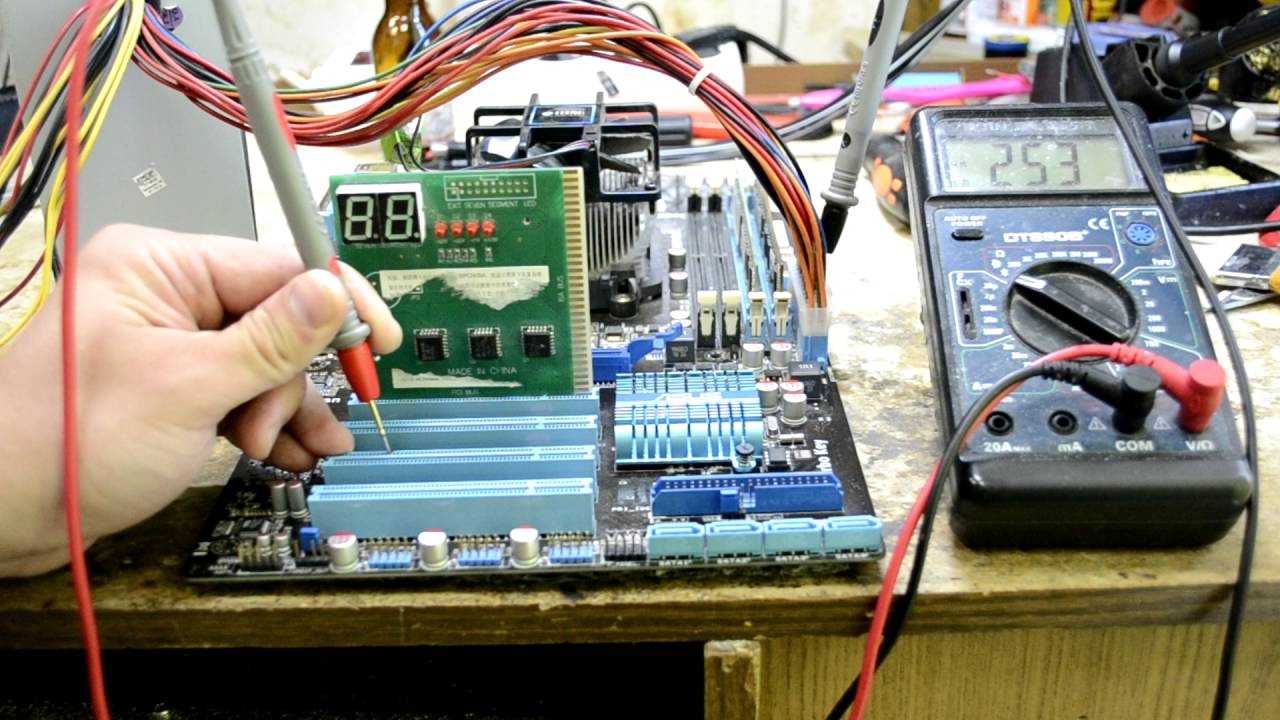

Принципы диагностики неисправностей материнских плат ноутбуков

Решение возможных проблем

Увы, но далеко не всегда процесс загрузки с флешки на ноутбуке ASUS происходит удачно. Разберем наиболее распространенные проблемы.

BIOS не видит флешку

Пожалуй, самая частая проблема с загрузкой с USB-накопителя. У нас уже есть статья об этой проблеме и её решениях, так что в первую очередь рекомендуем руководствоваться именно ею. Однако на некоторых моделях лэптопов (например, ASUS X55A) в BIOS есть настройки, которые нужно отключить. Это делается так.

1. Заходим в БИОС. Переходим во вкладку «Security», доходим до пункта «Secure Boot Control» и отключаем его, выбрав «Disabled».

   Для сохранения настроек нажимаем клавишу F10 и перезагружаем ноутбук.

2. Снова загружаемся в BIOS, но на этот раз выбираем вкладку «Boot».

   В ней находим опцию «Launch CSM» и включаем её (положение «Enabled»). Снова нажимаем F10 и делаем рестарт лэптопа. После этих действий флешка должна корректно распознаваться.

Вторая причина проблемы характерна для флешек с записанной Виндовс 7 — это некорректная схема разметки разделов. Долгое время основным являлся формат MBR, но с выходом Windows 8 главенствующее положение занял GPT. Чтобы разобраться с проблемой, перезапишите вашу флешку программой Rufus, выбирая в пункте «Схема и тип системного интерфейса» вариант «MBR для компьютеров с BIOS или UEFI», а файловую систему установите «FAT32».

Третья причина – проблемы с USB-портом или самой флешкой. Проверьте в первую очередь разъем – подключите накопитель к другому порту. Если проблема наблюдается, проверьте флешку, вставив её в заведомо рабочий разъем на другом устройстве.

Во время загрузки с флешки не работают тачпад и клавиатура

Редко встречающаяся проблема, характерная для ноутбуков новейших версий. Решение её до абсурдного простое – подключите внешние устройства управления в свободные разъемы USB.

Способ 1

Вставляем флешку в USB-порт, на рисунке он черного цвета. Убедитесь, что вы вставили флешку в нужный порт.

Перезагружаем/включаем компьютер. При включении, как только начнется загрузка, несколько раз нажимаем кнопку «Delete» или «F2» (на некоторых современных моделях «F10»). Перед вами появится область программы БИОС.

Выбираем вкладку под названием «Boot». В новом окне выбираем «Boot Booster» и жмём кнопку «Enter». Затем выбираем опцию «Disabled».

Далее в той же вкладке «Boot», нажимаем на «Fast Boot», и выбираем «Disabled».

Далее сохраняем изменения, нажав на последней вкладке «Save changes and exit». Это также можно сделать, просто нажав кнопку «F10». Компьютер автоматически будет перезагружен. После его перезагрузки снова войдите в БИОС, и снова выберите вкладку под названием «Boot». Но на этот раз нажимаем на «Launch CSM» и жмём «Enter». Выбираем «Enable».

Далее находим подзаголовок «Boot Option Priorities», переходим на первую позицию этого списка и жмём «Enter». Перед вами появиться окно, в котором нужно выбрать название вашей флешки. Выбираем ее и снова жмём «Enter».

Теперь сохраняемся и ждём, пока закончится перезагрузка. Ноутбук начнет загружаться с вашей флешки.

Если этот способ показался вам слишком сложным и непонятным, то можно попробовать провести эту операцию, используя загрузочное меню.

Нехватка стоек под материнской платой

Фото: Petteri Aimonen / Wikimedia Commons Просто так материнку к опорной пластине прикрутить не получится: она устанавливается на специальные стойки. Это такие шестигранные винтики, заранее вкрученные производителем в корпус. Они совмещаются с отверстиями на материнской плате, и та прикручивается к ним болтами.

Зачастую сборщики прикрепляют материнку к трём-четырём стойкам. А оставшиеся не утруждаются переставить в подходящие места и прикрутить как полагается. Так материнская плата может погнуться, когда вы будете подсоединять новые компоненты, или даже замкнуть о металлическую опорную пластину.

Перед тем как устанавливать плату, открутите стойки, расположенные производителем в неподходящих местах опорной пластины, и установите их под крепёжные отверстия вашей материнской платы

У разных плат разная компоновка, и производители корпусов не могут предусмотреть всё за вас, так что на это нужно обратить внимание

Как прошить мультиконтроллер ноутбука

Доброго времени суток всем.

Интересует сабж. Прошивкой мультиков никогда не занимался раньше. Сейчас потихоньку начинаю въезжать и собираю информацию воедино.Поправьте и подскажите если не прав по пунктам:

1) Мультиконтроллеры можно шить практически любым программатором — главное знать к каким ногам паять выводы программатора2) В зависимости от программатора — питание на материнскую плату можно подавать, а можно и не подавать3) Можно не париться и шить мультики ENE через клавиатурный разъем имея соответствующий заточеный девайс (ссылки видел на соседнем форуме)4) Прошивку мультиконтроллера можно достать распаковав BIOS материнской платы соответствующей платформы. Либо найти/скачать5) Если можно достать из биоса то кто и как это делает? подскажите6) Что означает выражение «поднять лапу мультиконтроллера»? Еще иногда пишут «лапу вверх».

Вопрос по конкретному программатору triton и его владельцам(т.к. именно он есть в наличии)7) Имея соответствующий переходник — можно шить ENE KB9012, подпаявшись к правильным выводам, означает ли это что имея этот же переходник можно шить и KB930QF A1?

Возможно, где то ересь написал, может забыл что то?Можете пинать Спасибо!

Да, действительно. Нашел флэш, выпаял, перепрошил.Спасибо за советы

Почему не горят индикаторы

Ноутбук HP отличается от Lenovo, Acer и проблематично указать однозначные . Техника имеет индивидуальные особенности и от этого стоит отталкиваться. Если рассматривать, к примеру ноутбук Lenovo, не горит светодиод по причине отключения аккумулятора.

Когда не желает включаться ноутбук, лучше проверить кнопку. Особое вимани стит уделить контакту.

Вероятные проблемы:

• Перегорание;
• Окисление;
• Срыв.

Основной причиной неисправности контакта является воздействие влаги. К примеру, технику могут заливать чаем или соком. Ее просушили и все работало нормально, но контакты со временем из-за этого чая пришли в непригодность.

Загрузка ноутбуков ASUS с флешки

В общих чертах алгоритм повторяет идентичный для всех метод, но есть и несколько нюансов, с которыми мы ознакомимся далее.

1. Само собой, вам потребуется сама загрузочная флешка. Методы создания такого накопителя описаны ниже. Подробнее: Инструкции по созданию мультизагрузочной флешки и загрузочной флешки с Windows и Ubuntu
2. Следующий шаг – настройка БИОС. Процедура несложная, однако нужно быть предельно внимательным. Подробнее: Настройка BIOS на ноутбуках ASUS
3. Далее следует непосредственно загрузка с внешнего USB-накопителя. При условии, что вы все сделали правильно в предыдущем шаге, и не столкнулись с проблемами, ваш лэптоп должен корректно загрузиться.

В случае если наблюдаются неполадки, читайте ниже.

Неправильная установка процессора в сокет

Фото: Christian Wiediger / Unsplash Если устанавливать процессор неправильно, то он не сядет в сокет. Примените силу — повредите и ножки процессора, и гнездо на материнской плате. За устранение таких повреждений возьмётся далеко не каждый сервисный центр, и не факт, что починка вообще будет возможна. Перед тем как вставлять процессор в сокет, сориентируйте его таким образом, как предусмотрено производителем. На сокете и на процессоре можно найти метки — так называемые ключи. Нужно совместить ключ на процессоре с ключом на сокете, и «камень» как будто сам провалится в гнездо без применения силы.

Диагностика и неисправности мультиконтроллера в ноутбуке

В этой статье пойдет речь о микросхеме, которая управляет работой всего ноутбука, в том числе, его включением. Её неисправности приводят к значительным последствиям для пользователя и чаще всего требуют ремонта материнской платы в сервисе.

Задачи мультиконтроллера

Мультиконтроллером, или, по-английски Super I/O (SIO) или Multi I/O (MIO), на сленге «мультик» (еще в документации встречается EC-контроллер), называется микросхема, обеспечивающая мониторинг напряжений и температур, работу с периферийными устройствами. Такими устройствами могут быть клавиатура, мышь, кнопка включения, датчик закрытия крышки и тп. Основным его предназначением является управление клавиатурой (даже в схемах он обозначается как KBC-контроллер), однако со временем производители начали нагружать его множеством дополнительных функций, таких, например, как индикация работы жесткого диска (светодиод на передней панели ноутбука) или управление частотой работы кулера. Именно на эту микросхему «приходят» все контактные дорожки шлейфа клавиатуры ноутбука. На самом деле на ножки мультиконтроллера приходят сигналы практически со всех устройств и микросхем ноутбука. Уровень сигнала может быть постоянный 3.3V (высокий логический уровень), либо изменяющийся в случае обмена данными (измеряется осциллографом).

В запуске ноутбука он вообще играет первостепенную роль, так как именно на него приходит сигнал с кнопки включения, и именно он запускает все источники напряжений и затем отдает сигнал южному мосту для начала инициализации.

Мультиконтроллер управляет включением ШИМ-контроллеров, вырабатывающих необходимые для работы узлов ноутбука напряжения, ключами, коммутирующими эти напряжения. Через мультиконтроллер по протоколу Firmware HUB или SPI подключена микросхема Flash c программным обеспечением (которую иногда приходятся прошивать). В состав мультиконтроллера могут входить контроллеры часов реального времени, жестких дисков, USB, интегрированный аудиоинтерфейс, интерфейс LPC.

Разновидности мультиконтроллеров

Мультиконтроллеры выпускают следующие фирмы: ENE; Winbond; Nuvoton; SMCS; ITE; Ricoh.

Сильно отличаются только последние, хотя бы методом пайки, они BGA.

На современных мультиконтроллерах имеется по 128 ножек, но их назначение сильно отличатся в зависимости от модели мультиконтроллера и даже от его ревизии. К примеру, KB926QF-D2 и KB926QF-C0. — два совершенно разных мультиконтроллера.

Неисправности мультиконтроллеров и их симптомы

Мультиконтроллер часто выходит из строя при залитии ноутбука жидкостью или вследствие выгорания ключей, формирующих 3.3В. Второе случается при скачках питания в сети.

К основным симптомам неисправности мультиконтроллера можно отнести некорректную работу клавиатуры и тачпада и отсутствие запуска как такого. Также, следствием неправильной работы «мультика» являются и глюки периферии — неправильная работа датчиков, кулера. Также по вине SIO может не определяться жесткий диск и другие накопители (работа USB при этом завязана на южный мост).

В диагностике и ремонте ноутбуков мультиконтроллер имеет ключевое значение, поскольку отсутствие на мультиконтроллере важных сигналов, приходящих с микросхем ноутбука, позволяет выявить неисправные микросхемы и произвести их замену. На мультиконтроллер приходит LPC шина, по который идет обмен с южным мостом, и с которой можно считать всем известные POST-коды. Для этого, кстати, в ремонте часто подпаиваются на прямую к ножкам мультиконтроллера тоненькими проводками и выводят коды на индикаторы.

Также иногда во время самостоятельной замены матрицы ноутбука забывают отключить аккумулятор. Это тоже может привести к выгоранию мультиконтроллера. Но, к счастью, микросхемы эти не очень дорогие и ремонт такой неисправности обходится дешевле, чем, например, замена южного моста или видео. Многие микросхемы взаимозаменяемы, а перепайка их — 15 минут (если не потребуется прошивать флэш память).

Неисправности, вызванные попаданием внутрь ноутбука жидкости

Так как ноутбук является переносным устройством, резко возрастает вероятность того, что сидя в баре или кафе, вы случайно прольете на него какой-либо напиток. Так как клавиатура является органичной составляющей ноутбука, то пролитая на нее жидкость практически гарантированно просочится внутрь и попадет на элементы материнской платы. А это приведет к ряду коротких замыканий, коррозии контактов и токопроводящих линий платы.

В данном случае следует немедленно обесточить ноутбук (в том числе и вынуть из него батарею), после чего отправиться в сервисный центр для проведения качественной сушки и профилактической чистки.

Описание настройки

Add New Boot Option — переводится на русский примерно как добавить новый вариант загрузки. На самом деле почти верно — пункт означает добавить новое правило для загрузки (загрузочная запись).

Позволяет вручную задать путь к загрузчику. В первом меню Boot Option Name указываем имя (любое). В File System List как понимаю указываем устройство. И в File Name — файл загрузчика. Данное меню выглядит примерно так:

После создания можно зайти в меню загрузочных устройств и там будет созданная вами запись.

Возможно пункт Add New Boot Option нужен чтобы вручную указать загрузочный файл. Другими словами — можно попробовать установить Windows, когда установочные файлы находятся не на диске/флешке, а на другом жестком диске. И при помощи опции указать что именно нужно запустить.

Например если устанавливается Ubuntu, то при выборе опции Add New Boot Option, в Path for boot option прописываем:

\EFI\ubuntu\grubx64.efi

Нажимаем Create. В теории тоже самое должно работать и с Windows.

Сама опция:

Пример — скриншот биоса, где показана загрузочная запись Windows Boot Manager, найденная на устройстве Hitachi (вероятно жесткий диск):

Данная запись значит что на устройстве Hitachi установлена Windows. Именно такой тип записи и можно добавить вручную при помощи настройки Add New Boot Option.

Пример настройки в современном биосе Asus:

Работа чарджера ISL6251 и заряд аккумулятора

Питание +19в поступает на 24-й вывод микросхемы чарджера DCIN с разъема питания через диод PD16 и резистор PR281 (входное напряжение схемы обозначено VIN). Если вы заменили микросхему, проверьте цел ли резистор. Внутри микросхемы на выводе 1 VDD формируется напряжение питания +5в которое далее через PR86 поступает на 15 вывод VDDP и запитывает остальные узлы микросхемы. Проверяем присутствие +5в на 15 выводе.

На выводе VREF должно быть генерируемое чарджером опорное напряжение 2.39v

Вход ACSET — чарджер детектирует напряжение питания 19в, которое делитель на PR280 и PR282 понижает в 14 раз. Для этого напряжение на ACSET должно превысить 1.26в, что соответствует 18.0в на входе. Обнаружив нормальное питание, чарджер опускает в низкий уровень ACPRN — подаёт сигнал мультиконтроллеру.

Мультиконтроллер обменивается данными с контроллером аккумулятора и при необходимости зарядки выставляет высокий уровень на выводе EN чарджера, разрешая ему заряд.

На выводе CELLS мультиконтроллер устанавливает напряжение, зависящее от количества банок в аккумуляторе, указывая тем самым чарджеру, какое напряжение подавать на аккумулятор. Чарджер вырабатывает напряжение BATT+ на заряд батареи (типовое 12.6 В).

Выводы CSIN CSIP подключены к датчику тока источника питания — резистору PR61, а выводы CSON CSOP — источнику тока заряда. При превышении тока чарджер выключает зарядку аккумулятора.

Таким образом, для заряда аккумулятора необходимо, чтобы чарджер был запитан (DCIN = 19в, VDD и VDDP = 5в, VREF = 2.39v), чтобы он продетектировал питание (ACSET >1.26v) мультиконтроллер выдал ему сигнал EN.

Должна запуститься генерация на транзисторах PQ55 PQ57, токи на PR61 и PR78 не должны превысить предельно допустимых

Здесь следует обратить внимание, что кроме самих резисторов PR61 PR78 могут подгореть также и PR74 PR76 PR72 PR73, из-за чего чарджер может неправильно измерять токи

Последовательность диагностики мультиконтроллера

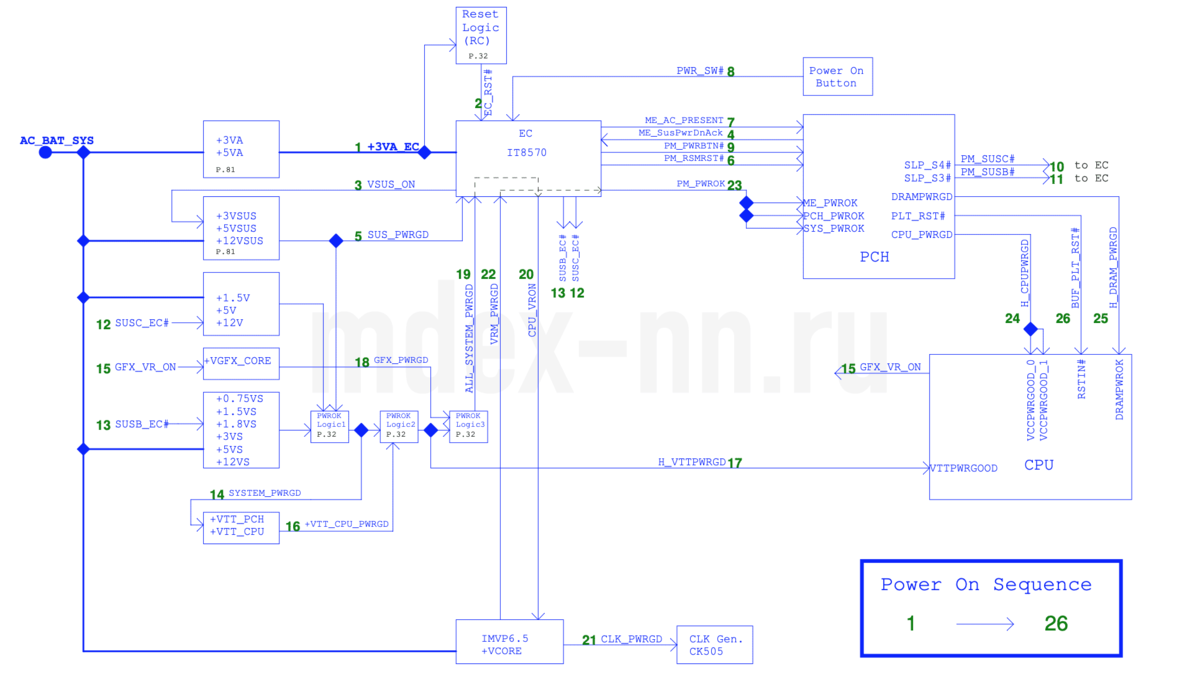

Рассмотрим схему последовательности включения ноутбука:

Процедура включения материнской платы

Для диагностики в целом, вам нужно рассмотреть две ситуации:

1. Питание не появляется, светодиод питания не горит.

Ищем неисправность в схеме управления питанием. Проверяем 19 V со входа , приходящие на микросхему зарядки (charger), например, MAX. Проверяем наличие дежурных напряжений 3VSUS и т.п. Через форфмирователи 3 V питание поступает на мультик — проверяем это питание на входе.

2. Питание есть, светодиод питания горит, но ноутбук не включается, экран темный. Индикатор жесткого диска сначала включается и гаснет, затем не горит.

Очевидно, мультик работает, управляющие сигналы формируются, однако, дальнейший запуска не происходит или он обрывается. Чаще всего виноваты в этом микросхемы чипсета, сам процессор или тактирующие генераторы, которые срывают генерацию сигналов. Для быстрой диагностики прогреваем микросхемы чипсета по-очереди.

После каждого прогрева пробуем на включение. Если ноутбук включается, то виноват конкретный чип. Очень важна предыстория поломки — например, если до поломки перестали работать USB порты, то скорее всего вышел из строя южный мост. Если были артефакты на встроенном видео, то виноват северный мост.

Если же мы видим, что питающие напряжения присутствие, а сигналы с мультика нет (например, не снимается сигналы RESET), то изучаем все сигналы более подробно.

Вот обобщенный порядок следования сигналов при запуске EC:

исходящий сигнал

CLK_PWRGD с юга приходит на тактовый генератор-> сигнал PWROK на юг-> юг отдает процу сигнал H_PWRGD (HardWare PWRGD, все питания в порядке, следующий этап инициализации)-> юг снимает ресет с севера PLT_RST#-> юг снимает ресет с PCI шины PCI_RST#-> север снимает ресет с процессора HCPU_RST#

Вот алгоритм проверки популярного мульта KB3926, его можно применить и к аналогам:

1. Проверить питание мульта 3,3v (9 нога)
2. Проверить генерацию кварца (123 нога)
3. Проверить сигнал с кн.вкл. ON/OFF 3,3v/0,5v (32 нога)
4. Проверить АCCOF 0V (27 нога)
5. Проверить ACIN 3.1V (127 нога)
6. Проверить PBTN_OUT 0v/3,3v (117 нога)
7. Проверить сигнал 0v/3,3v (14 нога)
8. Проверить RSMRST 0v/3,3v (100 нога)
9. Проверить PWROK 0v/3,3v (104 нога)
10. Проверить SYSON 0v/3,3v (95 нога)
11. Проверить VRON 0v/3,3v (121 нога)
12. Проверить обмен мульта с югом 3,3v (77,78 нога)
13. Проверить обмен мульта с югом 0v/3,3v (79,80 нога)
14. Проверить генерацию PCICLK (12 нога)
15. Проверить сигнал 0v/3,3v (1,2,3 нога)
16. Проверить TP_CLK 0v/0,1v (87 нога)
17. Проверить TP_DATA 0v/5v (88 нога)
18. Проверить SUSP 0v/3,3v (116 нога)
19. Проверить VGA_ON 0v/3,3v (108 нога)

Вот дополнительные контрольные значения напряжения:

DPWROK_R — 3,3VPM_RSMRST#PCH — 3,3VPM_RSMRST#- 3,3VSUS_PWRGD — 3,3V5VSUS_PWRGD — 3,3VME_SUSPWRDNACK_R — 3.3V

Как видно из алгоритма, в самом начале EC контроллер должен вычитать прошивку из Flash памяти через SPI интерфейс. Если этого не происходит, то дальше никаких сигналов питания ШИМов не формируется. Часто, в случае серии IT85xx  и аналогичных это отдельня 8-контактная микросхема (напримерб SST25VF080B) с питанием по линии 3VA_SPI.

Программатор от Сергея Вертьянова

Для справки: схема плат Asus K40AA K50AA и схема нетбуков ASUS 1015P.

Популярность: 80%

Неисправность кнопки включения

Если ноутбук не включается с первого раза и вообще, вероятно, кнопка включения перестала выполнять свои функции. К счастью, на рынке продают новые детали и можно подобрать новый компонент. Некоторые предпочтут использовать донора. В отличие от чипа не придётся производить прошивку. Сложность с б/у деталью может заключаться лишь в качестве комплектующих.

План действий:

1. Снятие клавиатуры.
2. Высвобождение крышки.
3. Демонтаж старой детали.
4. Установка кнопки.
5. Сборка.

Рассматривая ноутбук Acer, клавиатуру не обязательно снимать. Достаточно поддеть планку в верней части. Для этого применяется какой-либо острый предмет. Поскольку речь идет о пластике, стоит быть острожным с зажимами. Если рассматривать ранние модели Асер, у них используется два крепления по сторонам. Крышка поднимается вверх до шелка.

Ошибки новичков:

• Повреждение пластика;
• Резкое движение с инструментом;
• Поддевание крышки с верхней части.

У многих моделей Леново, Асер, Асус панель отсоединяется со стороны клавиатуры. Если засунуть отвертку от экрана, то возрастает вероятность срыва крепления и деформации панели. После этого восстановить элемент нереально. При использовании ноутбука постоянно будет видно часть платы. Это не только ужасно выглядит, но и укорачивает срок жизни техники. Через отверстие на внутренние модули будет лететь пыль.

Когда крышка снята, виден индикатор Power. Он находится в верхней части и от узла отходит провод. Он является очень мелким, поэтому не получится отвести крышку на большое расстояние.

План действий:

1. Осмотр места крепления.
2. Проверка целостности шлейфа.
3. Оценка креплений.

На шлейфе при перегорании появляются темные пятна. Также подгорания часто видны непосредственно на плате.

Устройства ввода можно отсоединить при помощи инструментов:

• Пинцет;
• Набор отверток;
• Паяльник.

Если рассматривать ноутбук HP, у него шлейф не придётся отпаивать основательно, паяльник не требуется. С одной стороны, это практично и есть возможность быстрой замены детали. Крепление происходит за счет узкого зажима. С другой стороны, контакты принято считать не надёжными.

Дальнейший план действий:

1. Освобождение платы от устройства ввода.
2. Тестирование контактов.
3. Извлечение кнопки питания.

Плата отсоединяется через самый большой контакт, чаще всего он имеет белый цвет. Тестирование контактов происходит при помощи тестера, мультиметра. Специалисты рекомендуют проверять элементы попарно. Устройство при этом переводится в режим «сопротивление». Замыкание цепи свидетельствует о том, что плата не может дальше использоваться.

Решение проблемы:

• Использование аналогичной платы;
• Покупка нового проводника.

Когда плата снята, получится осмотреть гнездо кнопки питания. На ноутбуке скапливается большое количество пыли, и это не проходит бесследно. Несмотря на скромные размеры индикатора, под ним может находиться большой пучок волос, который препятствует работе кнопки. Решение очевидно – удаление всего мусора.

Ошибки новичков:

• Не проверяется целостность шлейфа;
• Установка кнопки с коротким проводком.

Контакты на платы могут быть в исправности, однако шлейф выдает ошибки. К вероятным причинам приписывают механическое воздействие, повышение температуры. Чтобы решить проблему, производится чистка.

Необходимые инструменты:

• Скальпель;
• Клей.

Для проведения процедуры производится полный разбор и осмотр элемента. Шлейф чаще всего надламывается рядом с кнопкой питания.

План действий:

1. Отсоединение детали.
2. Надрез.
3. Снятие уплотнителя.

Для снятия изоляции применяется ранее заготовленный скальпель. Отрезанная часть шлейфа не выбрасывается, она ещё пригодится. Клей требуется для того, чтобы отсоединить контакты. С этой целью уплотнитель подводится к контакту. Клей на поверхность наносится в небольшом количестве. Если конец детали не зачищен, новая деталь не приживётся.

Аккумлятор

Ну и напоследок рассмотрим устройство батареи ноутбука, за которой не придется лезть «за тридевять» земель… Внутри батареи довольно сложная система, благодаря которой аккумулятор контролирует температуру, количество циклов заряда-разряда, напряжение…. При покупке ноутбука, не стоит постоянно работать за ним от сети, проводите так называемый цикл полного заряда и разряда. Это продлит жизнь вашему аккумулятору. Самым распространенным источником автономной работы в ноутбуках, являютя Li-ion батареи. Они очень боятся жары и поэтому старайтесь избегать высоких температур.

Система охлаждения ноутбука

Это то, что не дает «задохнуться» вашему компьютеру. Состоит и радиаторов, которые плотно прижаты к ЦП, вентилятора и непосредственно самих путей (труб). Вентилятор, по медным трубкам затягивает холодный воздух. Воздух поступает из-под ноутбука (Нежелательно класть дно вашего компьютеру на кровать, либо на мягкие ткани, т. к. это прекратит подачу воздуха) и проходит к горячим составляющим. При прохождении, они должны остывать. Не стоит забывать о чистке, если ноутбук стал сильно греться, а вентилятор работает на износ, первым делом проверьте систему охлаждения на наличие пыли и шерсти.

Проверка работоспособности цепей питания на материнской плате

Если схема включения материнской платы исправна, в микросхему CMOS залит правильный BIOS, а компьютер не включается, нужно проверять питающие напряжения на материнской плате, а именно:

• напряжения +5 и +12 вольт от блока питания;
• проверить на отсутствие коротких замыканий полевые транзисторы фаз питания;

Проверка MOSFET-ов производится путем выполнения четырех шагов, заключающихся в:

• мультиметр в режиме измерения сопротивлений, производится замыкание щупа «+» на исток (Source), минусового щупа прибора — на затвор (Gate). Так производится перевод полевого транзистора в закрытое состояние;
• мультиметр в режиме прозвонки: соединяется щуп «+» с истоком, «-» со стоком (drain), прямое падение напряжения Vf (forward voltage) должно быть в пределах 0.3-0.6 вольт;
• мультиметр в режиме измерения сопротивлений:

«+» соединить со стоком, «-» – с истоком, должно быть бесконечное сопротивление;

«+» соединить со стоком, «-» – с затвором, должно быть бесконечное сопротивление;

«+» соединить с истоком, «-» – с затвором, должно быть бесконечное сопротивление;

мультиметр в режиме измерения сопротивлений:

«+» соединить с затвором (гейт), «-» – с истоком (сорс), таким образом полевой транзистор переходит в открытое состояние;

«+» соединить со стоком, «-» – с истоком, должно быть малое сопротивление в пределах 0-10 Ом.

Иллюстрация шагов по проверке MOSFET-ов с помощью омметра:

• уровень сигнала идентификации напряжения (Voltage Identification, VID) на ШИМ-контроллере не должен быть высоким;
• уровень сигнала EN/FS на ШИМ-контроллере не должен быть равен нулю.

Неисправности цепей питания процессора (No Vcore или debug-код 00), как правило, выявляются следующими способами:

• проводится визуальная проверка с целью поиска поврежденных, сбитых, сгоревших электронных элементов;
• проверяются силовые MOSFET-ы, отсутствие коротких замыканий;
• проверяются уровни VID на ШИМ-контроллере;
• проверяется резистор в цепи обратной связи (feedback);
• измеряется вольтаж на полевых транзисторах верхнего (Ugate) и нижнего (Lgate) плеча фаз питания.

Далее в качестве справочной информации приводится алгоритм поиска неисправностей на материнских платах от компании ASUS.

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (первая часть):

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (вторая часть):

Алгоритм работы по выявлению неисправностей материнской платы, разработанный фирмой ASUS (третья часть):

Диагностика и ремонт цепей питания ноутбуков acer

Ремонт материнских плат на платформе Compal, с неисправностью «не заряжает» АКБ или «не включается», особенно после залития жидкостью, зачастую вызывает у мастеров трудности. Рассмотрим типовую схему питания и заряда, применяемую в ноутбуках Acer, на примере платформы LA-6552p.

Будем рассматривать параллельно типовую схему включения чарджера ISL6251a и те куски схемы ноутбука, которые связаны с запуском и зарядом аккумулятора.

Эта статья подразумевает, что вы знакомы с работой микросхемы чарджера и мультиконтроллера. Если это не так, то сначала изучите другую нашу статью по электрическим цепям чарджера и питания и функционирования мультиконтроллера при запуске ноутбука.

Схема включения микросхемы заряда ISL6251:

В этой референской схеме:

• вход DCIN — вход питания от адаптера питания 19 В
• вход ACSET — вход обнаружения нормального уровня напряжения питания от сети (должно быть больше 1.26 V для включения, через резисторный делитель)
• выход ACPRN# — сигнал на мультиконтроллер на начало работы
• вход EN — сигнал от мультиконтроллера на разрешение заряда аккумулятора
• CELLS — сигнал от мультиконтроллера, указывающий, какое напряжение заряда аккумулятора должно быть на выходе чарджера
• VDD и VDDP — напряжение питания самого чарджера, которое он сам генерирует из входного напряжения сети

Программная активация

Примечательно, что для большинства версий операционной системы Widows, начиная от седьмой, принцип подключения модуля схож. Можно легко разобраться. Однако есть некоторые тонкости, которые необходимо знать.

В том случае, когда попытка аппаратно активировать беспроводное подключение не удалась, и в системе не появился значок беспроводного подключения и список доступных сетей, необходимо добавить еще и программную активацию. Это делается в параметрах операционной системы.

Для этого следует провести следующие действия:

• В панели управления необходимо установить отображение в виде значков;
• После этого, отыскать раздел «Центр управления сетями и общим доступом»;
• Необходимо нажать на ссылку в левом меню для того, чтобы перейти к изменению настроек модуля;
• Отыскать беспроводную сеть. Если она не отображается как активная, то при помощи правой кнопки мыши необходимо включить активацию.

После активации, в области уведомлений, загорится специальный значок, нажатие на который покажет перечень возможных беспроводных подключений. В том случае, когда в нем отображается только надпись «Доступных подключений нет», то необходимо провести настройку вай-фай. В том случае, когда значка нет вовсе, требуется проверять корректность работы сетевого модуля. Может потребоваться переустановка его драйверов или замена самого устройства.

Заключение

Выше рассмотрено, что делать, если ноутбук перестал включаться и индикатор не горит. Есть основные и дополнительные причины. Проблема решается при помощи инструкции.

var XHR = (“onload” in new XMLHttpRequest()) ? XMLHttpRequest : XDomainRequest; var xhr = new XHR(); xhr.onload = function () { document.getElementById(“sltop__form_placeholder_18925”).innerHTML = this.response; Array.from(document.getElementById(“sltop__form_placeholder_18925”).getElementsByTagName(“script”)).forEach( el => eval(el.innerHTML)); }; xhr.open(“GET”, “https://lk.newapi.ru/form/101/18925/html”, true); xhr.send();
