Что такое северный и южный мост в ноутбуке? - справочник современным технологиям

Зачем нужен южный мост на материнской плате?

Прерогатива южного моста — «медленные» операции. Он отвечает за работу интерфейсов SATA, IDE, LAN,USB, системы BIOS, аудио и северного моста. Cюда же подключается ещё несколько шин, в том числе SM и PCI. Южный мост имеет и второе название — контроллер ввода-вывода, т.к. все подключаемые периферийные устройства связываются с ним напрямую. Температура южного моста гораздо ниже чем северного, т.к. скорость выполняемых операций тоже не идет ни в какое сравнение. Охлаждение здесь встречается гораздо реже. Чтобы мост работал нормально, необходима регулярная чистка ноутбука. В противном же случае придется обращаться в ремонт ноутбуков .

Что делать, если начинаются проблемы с мостами?

Если у вас сгорел северный мост — проблему может решить только его замена. Это достаточно сложная процедура, которую могут выполнить профессионалы нашего сервисного центра. Альтернативное решение — замена всей материнской платы, и оно обойдется гораздо дороже.

Когда греется южный мост стоит задуматься о чистке ноутбука , которая может решить практически все проблемы с этим контроллером. Замена южного моста необходима только в самых критических и запущенных ситуациях и выполняется она по аналогии с северным.

Одной из частых поломок современных компьютеров является выход из строя южного моста. Если греется южный мост в дежурном режиме, отказали один или все USB порты — это главные симптомы его выхода из строя. Сегодня мы покажем быстрый способ, как проверить южный мост на материнской плате.

Как узнать, что сгорела видеокарта на ноутбуке

На ноутбуках все осложняется тем, что видеокарту нельзя просто так вынуть и заменить. Поэтому о проблеме можно судить только по косвенным признакам. В целом они такие же, как и на компьютере: зависания и фризы, вылеты в синий экран и т.п.

Если ноутбук вовсе не включается, то велик риск поломки материнской платы, что куда серьезнее. Если же ноутбук запускается, то есть мигает индикатор жесткого диска и питания, то стоит попробовать подсоединить внешний дисплей. Во время загрузки может потребоваться переключить вывод сигнала на внешний монитор определенным сочетанием клавиш. Ищите способ для вашей модели в сети.

Если в ноутбуке есть встроенное видеоядро, то можно переключиться на него. Если это не произошло автоматически при загрузке, то нужная настройка может быть в BIOS. В остальных случаях придется обращаться в сервис.

Как проверить южный мост?

Одной из частых поломок современных компьютеров является выход из строя южного моста. Если греется южный мост в дежурном режиме, отказали один или все USB порты – это главные симптомы его выхода из строя. Сегодня мы покажем быстрый способ, как проверить южный мост на материнской плате.

В большинстве случаев для предварительной диагностики достаточно проверить, не коротят ли USB Data выводы на массу материнки. Для наглядности мы покажем на материнке Gigabyte G31M-ES2C, как произвести такую нехитрую проверку. Нам понадобиться всего лишь обычный мультиметр.

Для этого необходимо мультиметр поставить в режим прозвонки и поочередно проверять Data выводы каждого USB порта.

Проверять нужно не только порты, которые выходят на заднюю панель, но и разъемы к которым подключаются USB с передней панели, с них и начнем. Для удобства ниже указана распиновка USB на материнке (в таком разъеме находится два USB порта).

Один щуп мультиметра устанавливаем на массу материнки, вторым щупом поочередно касаемся контактов Data + и Data – каждого порта. Показания мультиметра на разных портах не должны сильно отличаться.

Как видим, F_ USB1 имеет нормальные показания.

Проверим F_ USB2.

Тут все очевидно, оба USB порта на F_ USB2 коротят на массу.

Вывод очевиден южный мост вышел из строя. Замена южного моста вещь недешевая, в домашних условиях ее не произвести, в данном случае ремонт такой материнской платы не целесообразный.

Из-за чего сгорает южный мост?

Тут причин может быть масса, начиная от банального перегрева из-за непродуманной или неправильно собранной системы охлаждения, заканчивая низкокачественными китайскими кабелями телефонов или флешками. Также виновником может стать блок питания, который вышел из строя.

Comments powered by HyperComments

diodnik.com

Материнская плата ATX

ATX является универсальной платой, которая подойдёт практически всем. Она может понравиться как начинающим пользователям, так и профессионалам. Использоваться может эта плата на домашних настольных машинах и на серверных.

Форм-фактор материнской платы ATX предполагает наличие до 7 слотов для подключения устройств. Компьютеры, работающие на этом железе могут быть впоследствии легко модернизированы до более совершенных и продвинутых.

Размер материнской платы ATX позволяет устанавливать её в корпуса Mini-tower и Full-tower.

Как определить серьезные неполадки

Если на экране появляются полосы или другие артефакты изображения, карту нужно протестировать. Проверка делается разными методами.

1. GPU-Z

Данная утилита позволяет в реальном времени отслеживать рост температуры графического процессора. Программой можно проверить видеокарту на исправность, если операционная система неожиданно виснет, перегружается, выпадает в синий экран. Если температура графического процессора в простое увеличивается до 60-70 градусов, значит, пора делать профилактику и чистку ноутбука с заменой термопасты.

2. Средствами DirectX

Большинство современных дискретных видеокарт поддерживают инструкции DirectX. Еще один способ, как проверить видеокарту на ноутбуке, заключается в использовании встроенного в систему средства диагностики. Чтобы начать тест, нажимают Win+R и вводят команду dxdiag.

Обработчики DirectX автоматически проверяют параметры адаптера. С их помощью можно проверить корректность драйверов и их цифровую подпись. Это помогает, если причиной неполадок видеокарты в системе являются вирусы или поврежденные системные библиотеки. Если на вкладках Монитор 1-2 правильно отображаются данные адаптеров, а также используемых драйверов, то с ускорителями все нормально в программном смысле, и неполадки стоит искать в их аппаратной части.

3. FurMark

Данная программа не только содержит встроенную утилиту GPU-Z, но и позволяет нагрузить адаптер, провести его стресс-тест на критических нагрузках. При любых неполадках в виде сбоев видеопамяти или шины передачи данных из-за плохого контакта, FurMark позволит определить неисправность.

Чтобы проверить работоспособность видеокарты, делают следующее:

запускают FurMark;
утилита определяет установленные в системе адаптеры;
для выбранного устанавливают разрешение экрана и начинают тестирование.

По окончании работы FurMark (через 15-60 минут) на экран выводятся вся собранная статистика

Здесь нужно обращать внимание на следующие данные

Вид температурного графика. Если он не параболический в начале и ровный по достижении стабильной температуры, резко идет вверх в самом начале тестирования, значит, карта явно перегревается и требуется обслуживание системы охлаждения.
Возникновение любых неприятностей изображения в виде ряби, полос или областей артефактов означает неполадки в работе памяти адаптера.
Если во время работы система упала в синий экран или изображение пропало, значит, карта имеет серьезные неполадки и требует замены.

Нагрузочный тест позволяет на ранней стадии определить проблемы адаптера и не доходить до ситуации, когда изображение на экране полностью пропадает, и требуется срочный ремонт ноутбука.

Как определить выход из строя ноутбука?

Вы наблюдаете периодическое включение и произвольное выключение ноутбука;
Ноутбук может полностью перестать включаться;
Операционная система не устанавливается и/или не загружается, в случае загрузки ОС — ноутбук работает с заметными «тормозами»;
Изображение на экран выдается с видимыми искажениями, разноцветными полосами (артефактами).
Основной причиной перегрева BGA чипов является поломка системы охлаждения или ее загрязнение. Также следует отметить неосторожную эксплуатацию пользователем ноутбука на одеяле или коленях и как следствие — закрытие вентиляционных отверстий ноутбука.

Признаки выхода из строя BGA чипа видеокарты (видеочипа):

При включении ноутбука на передней панели горят все индикаторы (заряд аккумуляторной батареи, обращение к жесткому диску и т. д), а экран остается темным;
Экран ноутбука не воспроизводит изображение, но изображение появляется, если ноутбук подключить к внешнему монитору;
На экране ноутбука появляются разноцветные полосы, артефакты, при этом контуры изображения искажаются;
Экран полностью белый, периодически гаснет или мигает;
Попытка установить или обновить видеодрайвер заканчивается выпаданием «синего экрана смерти» — сообщением о критической ошибке BSOD.

Признаки выхода из строя BGA чипа северный мост:

На передней панели ноутбука горят контрольные индикаторы, но изображение не выводится ни на матрицу ноутбука, ни на внешний монитор;
Ноутбук периодически включается, произвольно выключается, изображение на экране не появляется;
На передней панели ноутбука горят контрольные светодиоды, экран ноутбука темный, при этом изображение появляется на внешнем мониторе;
Попытка обновить или установить видеодрайвер заканчивается сообщением о критической ошибке BSOD;
Ноутбук не включается или включается, но работает с задержками, при этом наблюдаются произвольные перезагрузки;

Признаки выхода из строя BGA чипа южный мост:

Touchpad не реагирует на прикосновение,
Не работает клавиатура;
Не работают подключенные USB-устройства;
Ноутбук не включается, если включается то работает с ощутимыми подвисаниями;
Ноутбук зависает на стадии появления на экране логотипа производителя
Не идентифицирует подключение оптического привода и/или жесткого диска.

Замена BGA чипов в сервисном центре.

Вы замечали вышеперечисленные признаки в работе своего ноутбука?

Рекомендуем обращаться в сервисный центр, имеющий соответствующее оборудование для диагностики и последующего ремонта с гарантией на выполненные работы.

Инженеры сервисного центра «Гарант» выполняют ремонт материнских плат и видеокарт ноутбуков только с заменой вышедших из строя BGA чипов на новые.

Южный мост (англ. Southbridge) – это микросхема, функционально являющаяся контроллером ввода вывода (англ. I/O Controller Hub).

Она соединяет процессор (чаще всего через северный мост) с медленными интерфейсами, шинами и устройствами. Это SATA, IDE, USB, LAN, Audio, PCI, PCIe, DMA-контроллер, SM шина (используется для управления вентиляторами на плате), IRQ-контроллер, BIOS, системные часы, шина LPC Bridge, системы энергообеспечения APM и ACPI.

Южный мост может выйти из строя из-за перегрева, нарушения пайки, замыкания в шине USB или воздействия на неё статического электричества, из-за скрытых производственных дефектов самого чипа. Выход его из строя может иметь следующие проявления:— не определяются или неправильно работают приводы HDD и DVD— не работают порты USB— не работает тачпад— не работает клавиатура— не работает сеть, Wi-Fi— ноутбук не включается

В любом из этих случаев выход один — замена южного моста. Эта микросхема имеет конструктивное исполнение BGA (b all grid array) — роль контактов выполняют шарики припоя, они же крепят корпус микросхемы к плате.

Замена BGA чипов производится на специальном оборудовании — инфракрасной паяльной станции.

Причины поломки

Их может быть множество, но самая распространенная — перегрев. Южный мост, по сути, является чипсетом. Поэтому ему необходимо качественное охлаждение. При неисправности системы охлаждения ПК или ноутбука весьма высока вероятность того, что контроллер сгорит. Также весьма популярны физические повреждения. Достаточно небольшого удара в правильном месте — и хрупкая структура чипсета будет безвозвратно повреждена. А это прямой путь в сервисный центр. Без этого никак.

Также весьма высока вероятность попадания жидкости на материнскую плату в районе расположения южного моста. Достаточно одной капли, чтобы произошло короткое замыкание. Контроллер сгорит очень быстро. Еще одна распространенная причина поломки — брак чипсета. Но это очень легко проверить, так как производители выкладывают список дефективных котроллеров. Они сломаются в любом случае. И не имеет значения, южный мост это или северный.

Ремонт компьютеров и ноутбуков в Харькове

Южный мост (Southbridge) — это функциональный контроллер, известный как контроллер-концентратор ввода-вывода I/O Controller Hub (ICH). Представлена как BGA микросхема, припаянная к материнской плате, которая связывает периферийные устройства с ЦПУ через Северный мост, например, клавиатура, тачпад, USB, COM, LPT-порты и др.

Почему сгорел южный мост ноутбука?

Южный мост часто выходит из строя. И наиболее частые симптомы выгорания южного моста это:

ноутбук не включается, но при этом загораются индикаторы включения, но нет изображения
при включении ноутбука загораются индикаторы, но жесткий диск не обнаруживается, а экран не выводит изображение
ноутбук не загружается, изображение есть, но windows не загружается
ноутбук зависает во время работы
не работает клавиатура, мышь, тойчпад, USB порты
ноутбук зависает, перегревается и отключается
через несколько секунд после включения, ноутбук сам выключается или мгновенно идет на перезагрузку
ноутбук возможно включить только с нескольких попыток
батарея либо не заряжается совсем, либо заряжается не полностью
отображается неверная информация об общем уровне заряда
при правильно установленных драйверах и включенных колонках отсутствует звуковой сигнал или имеются проблемы при воспроизведении аудио
не работает wi-fi или сетевая карта

Основная причины выхода из строя южного моста ноутбука — это неправильное использование USB порта ноутбука. Например, подключение устройств неизвестных производителей, устройств с большим энергопотреблением, небезопасное извлечение и т. д.

Разумеется, не стоит также забывать и о механических повреждениях. Типичный и очень частый пример – упал ноутбук на пол. Пролитая вода, которая попала внутрь корпуса или же просто прямой физический контакт – все это причины тоже способные оказать отрицательное воздействие на материнскую плату и южный мост Вашего ноутбука.

Поскольку на южный мост приходится наибольшее напряжение, перегрев ноутбука также способен вывести его из строя в достаточно короткое время. Избежать этого возможно путем профилактики, а именно: своевременная профилактика, замена термопасты, смазка кулера и чистка системы охлаждения ноутбука.

Самостоятельный ремонт южного моста

Если вы решили своими силами провести ремонт вышедшей из строя микросхемы, вам понадобятся инструменты:

фен с хорошим потоком горячего воздуха

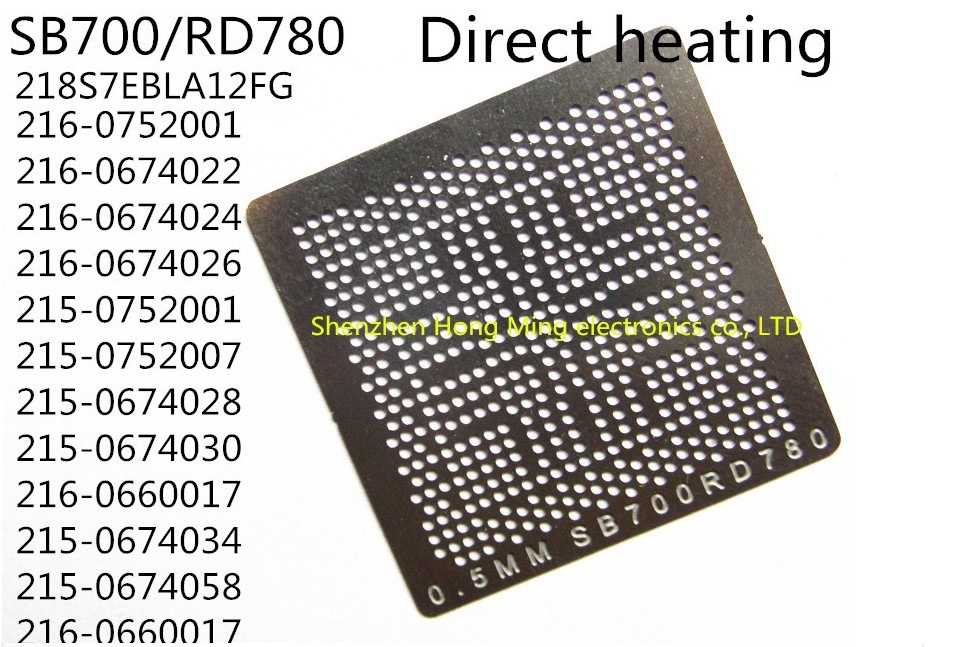

трафарет
калиброванные шарики
отвертки
паяльная станция
паяльная паста

Разобрав ноутбук и сняв микросхему южного моста, можно обнаружить, что на чипе отсутствуют контактные шарики. Задача на первый взгляд простая – это восстановить хороший контакт южного моста с материнской платой. Для начала подготовьте трафарет, смажьте микросхему флюсом и закрепите чип между пластинами трафарета. Так как трафарет соответствует построению микросхемы южного моста, добавить недостающие калиброванные шарики для контакта не составит особого труда.

Следующий этап – прогрев феном. Фен должен быть достаточно мощным, чтобы расплавить калиброванные шарики. После того, как шарики расплавлены, вытягиваем микросхему из трафарета и очищаем ее от флюса.

Подготовить материнской платы необходимо очень тщательно и осторожно. «Пятачки» необходимо зачистить и выровнять в горизонтальное положение, так как от этого зависит правильный монтаж южного моста на материнскую плату

Если вы используете паяльник, то постарайтесь, аккуратно, не задеть защитное покрытие платы, убрать оставшийся припоя.

Перепаять или заменить микросхему южного моста на новую?

Лучше всего заменить чип южного моста на новый. Системная плата ноутбука не любит частой перепайки деталей. Поэтому, если вы не уверены в собственных силах и не обладаете познаниями в области электроники, рекомендуем обратится в специализированный сервисный центр ITcom в Харькове, что бы избежать более существенных поломок в ноутбуке.

Напомним, что перегреть чип южного моста очень легко, достаточно превысить допустимую температуру на пару десятков градусов или прогреть на минуту дольше допустимого. А полностью сгоревшая микросхема южного моста или чипа видеокарты восстановить практически не возможно.

Как заменить южный мост?

Быстро и легко заменить южный мост возможно у нас в мастерской. Сервисный центр ITcom гордится своими мастерами, которые делают свою работу качественно и по адекватным ценам.

Стоимость замены южного моста

Цена замены южного моста от 450 грн. Более точную цену замены южного моста на ноутбуке в харькове можно выяснить после диагностики ноутбука.

Северный и южный мост, что это такое, причины поломки и их устранение

Часто бывает так, что включая свой ноутбук, вы вместо окна загрузки наблюдаете черный квадрат Малевича и непонятное мигание лампочек на корпусе. Рядовой пользователь впадает в панику и начинает искать сервисный центр по ремонту ноутбуков. Принеся на диагностику он слышит от мастера «Вышел из строя северный/южный мост», остается только догадываться о значении этих слов. По этой причине давайте попытаемся разобраться что же это за «мосты» такие, для чего они нужны и что привело к их поломке, ну и как его будут ремонтировать.

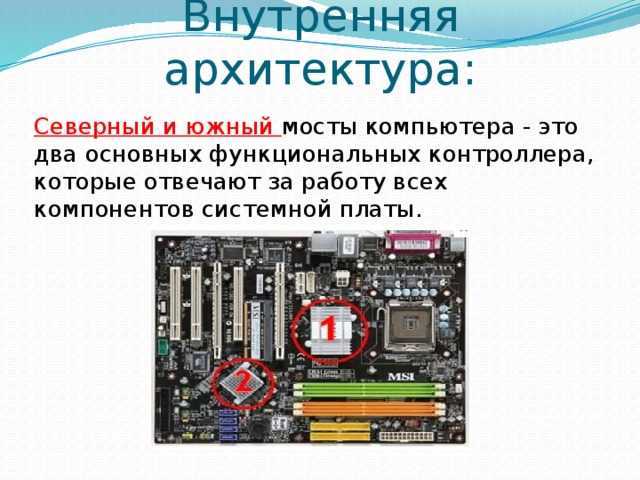

Северный мост (в оригинале Northbridge)- это контроллер-концентратор памяти. Системный контроллер памяти который взаимодействует с: микропроцессором, оперативной памятью, графическим адаптером. Свое название получил исключительно из-за топологии расположение на материнской плате, потому как находиться на ее севере. В его задачу входит определение параметров (частоту, пропускную способность, тип): системной шины и процессора (например до какой степени может быть разогнан оный), оперативной памяти (тип DDR2/DDR3 и ее максимальный объем), подключенного видеоадаптера.

В свою очередь северный мост соединен с остальными узлами материнской платы через согласующий интерфейс и южный мост. В некоторых системах северный мост отсутствует в виде отдельного чипа, а его функции выполняет центральный процессор.

Южный мост (в оригинале Southbridge)- это контроллер-концентратор ввода-вывода (функциональный контроллер). Микросхема которая связывает «медленные» взаимодействия, такие как например шина подключения периферийных устройств.

По функционалу южный мост включает в себя: контроллер шины (PCI. PCIe. SMBus. Super I/O). DMA контроллер, управление питанием, память BIOS. звуковой контроллер, SATA контроллер, за редким исключением включает в себя поддержку клавиатуры, тачпада, последовательных портов.

При включении ноутбука, начинает вращаться кулер, загораются индикаторы, нету обращения к жесткому диску, на экране нет изображения
Ноутбук может выключится после работы в несколько секунд
После включения уходит в циклическую перезагрузку
Отказали работать клавиатура, тачпад, USB порты
Некорректное изображение либо полное его отсутствие (бывает что есть при подключении монитора)
Оборудование начинает включаться только после нескольких попыток

Для разных производителей и моделей присущи разные симптомы неисправностей, которые можно обосновать только после детальной диагностики.

Причиной неисправности могут послужить многие факторы, такие как:

Перегрев. Чащего всего встречающееся причина. Может возникнуть при несвоевременной чистке и замене термопроводящих смазок.
Заводской брак чипа. Реже встречающееся проблема, но тоже имеет право на жизнь. Есть даже модели ноутбуков, где производитель сам заявил о некачественных чипах, такое оборудование рано или поздно но 100% попадет на ремонт (в замен ставятся уже доработанные чипы без проблемы)
Попадание жидкости. При попадании жидкости ножки между собой создают короткое замыкание, что и приводит к выходу из строя чип.
Физическое деформирование. При падении некоторые шарики могут оторваться от системной платы, а достаточно всего одного шарика, что бы ноутбук перестал работать полностью
Скачек напряжения. Например от неработающей батареи либо контроллера питания

Понятие ремонт как таковое сводиться лишь к одному, полная замена чипа на новый. Так как это сложно-технологическое устройство, ремонт его не имеет право на жизнь. Можно сделать оговорку лишь в тех случаях когда речь идет не о выходе из строя самого чипа (отслаивания микросхемы от подложки/ выгорание элементов), а о отставании контактных шариков от контактов платы (однако такое бывает редко, чаще при физическом воздействии).

Для ремонта требуется специальное высококачественное оборудование и квалифицированный инженер. Из оборудования используется: BGA станция (инфракрасная паяльная станция и нижний преднагреватель плат), специальные трафареты, шарики разных диаметров, профессиональные флюсы. При снятии и посадке чипа используется специальные термопрофили (временные интервалы нагрева) что бы не повредить саму плату и рядом находящиеся элементы. Более детально о снятии и посадке чипа мы поговорим в другой теме.

По этому, если попытки что-то починить самому не обвенчались успехом, мы всегда будем рады помочь вам. У нас имеется всё необходимое оборудование и высококвалифицированные инженеры. Вы можете быть спокойны за свой ноутбук. Так как до вас нами был произведен ремонт не одной сотни таких неисправностей. Ждем вас к нам в гости в сервисный центр ООО «АйТи-МИГ»

Визуальный осмотр

Самая частая причина выхода из строя графических адаптеров ноутбука — банальный перегрев. Убедиться, что видеокарта сгорела, можно только после попытки входа в БИОС. Если при включении ноутбука нет изображения на экране, устройство не реагирует на нажатие клавиш, издает серию писков – это напрямую говорит о выходе из строя графического адаптера.

Перегрев может возникать по нескольким причинам:

в корпус установлена карта с большим тепловыделением без специальной системы отвода тепла;
термопаста на поверхности процессора адаптера высохла и практически не отводит тепло;
воздуховоды системы охлаждения засорены.

При перегреве происходят самые разные визуальные проявления как в области интегрированной видеокарты, так и на дискретном адаптере. К ним относятся изменение цвета материнской платы вокруг чипа, дорожек, в слое защитного компаунда. Чтобы визуально осмотреть видеочип или дискретную карту, придется вскрыть корпус и демонтировать некоторые элементы его аппаратной части. Работу по разборке ноутбука, чистке, замене термопасты стоит поручить специалистам. Однако если есть навыки работы с инструментом и аккуратность, все можно проделать самостоятельно.

Почему греются мосты и что делать

Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.

Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае

возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.

Греется южный мост

Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.

Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.

Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).

Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.

Греется северный мост

Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.

Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.

Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.

Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.

Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.

Другие интересные статьи можете прочитать на нашем сайте WI-Tech.ru

Заключение

Теперь вы знаете, что такое северный мост материнской платы компьютера, для чего он служит и чего боится. Соблюдение простых правил безопасной эксплуатации компьютера поможет избежать выхода из строя этого привередливого компонента. Диагностика неисправности этой составляющей материнской платы также весьма проста. Если ПК не запускается, перезагружается и отсутствует изображение, то с высокой долей вероятности можно сказать, что северный мост умер. Отремонтировать его невозможно – только менять. Тем не менее проще заменить его, чем всю материнскую плату. Относитесь к своему компьютеру бережно, и таких проблем у вас никогда не будет.

Картинка для привлечения внимания, в будущем эта плита сыграет ключевую роль!

Случилось страшное! Помер у жены ноут, красавец Acer Aspire 5552g. В один прекрасный день он просто вырубился, во время работы. Настала печаль…

Лежал он несколько месяцев, ожидая сдачи в сервисный центр, но только после того как моя жаба успокоится и захочет заплатить 5-9 тысяч рублей за диагностику и ремонт.

После чтения форумов и первичной диагностики (проверка батарейки и прогрев чипа северного моста) стало понятно в чем причина неисправности. На данной материнке довольно часто в мир иной отправляется северный мост, который совмещен с видиокартой.

План работ:1) Купить новый мост2) Выпаять старый мост3) Запаять новый мост

Пункт 1. Северный мост был куплен на али, за 1 100 рублей. Как позже выяснилось, версия чуть выше, производитель Тайвань, а не Китай. На форумах ремонтников все стадают по этому поводу. Идём ва-банк.

Т.к. не понятно каким припоем зареболен чип (а вдруг там безсвинцовый), значит будем реболить. За 120 рублей докупаем трафарет.

Пункт 2. Материнская плата — это не только сокет для процессора, это ещё 300-400 мелких smd резисторов и конденсаторов. Чуть перегрел, одно неверное движение и посыпались.

Мертвая «кошка» для тестов, на своём борту имеет 2 моста нужной распиновкой. Попалась под руки случайно и достаточно удачно.

Наиболее распространенной причиной поломки ноутбука является неисправность одного или нескольких , установленных на материнской плате или видеокарте.Технология разводки платы для ноутбука подразумевает использование особого типа процессоров, монтажные выводы которых выполнены в виде небольших шариков из припоя — BGA микросхемы. После аккуратного позиционирования и последующего нагрева такой микросхемы, припой расплавляется и надежно фиксирует BGA чип на посадочном месте.

Большинство чипов такого типа выходят из строя вследствие производственного брака, инженерных просчетов при проектировании систем охлаждения ноутбуков, а также по вине владельцев — несвоевременного проведения технического обслуживания и как следствие критического засорения внутренностей ноутбука пылью и потеря теплопроводящих функций у термопасты и термопрокладок.

Следует отметить, что самостоятельная замена вышедшего из строя чипа BGA достаточно трудна, можно сказать даже, что в домашних условиях она просто невозможна, так как требует не только специальных знаний и навыков, но и соответствующего, дорогостоящего оборудования для пайки — инфракрасной паяльной станции или инфракрасного нагревателя.

БОльшая доля ноутбуков, в которых установлены , имеют на борту несколько подобных микросхем: южный мост, северный мост, графический чип (видеокарта). Критичнее всего к перегреву BGA чипы северного моста и видеокарты. Гораздо реже наблюдается поломка центрального процессора ноутбука, но такие неприятности встречаются.

Так как для охлаждения микросхем южного/северного моста, видеокарты и центрального процессора, как правило используется одна и та же система охлаждения, то ее отказ вызывает последующий выход из строя одного или всех вышеперечисленных чипов. По статистике первым выходит из строя северный мост, затем BGA чип видеокарты, южный мост и уже последним отказывает центральный процессор.
