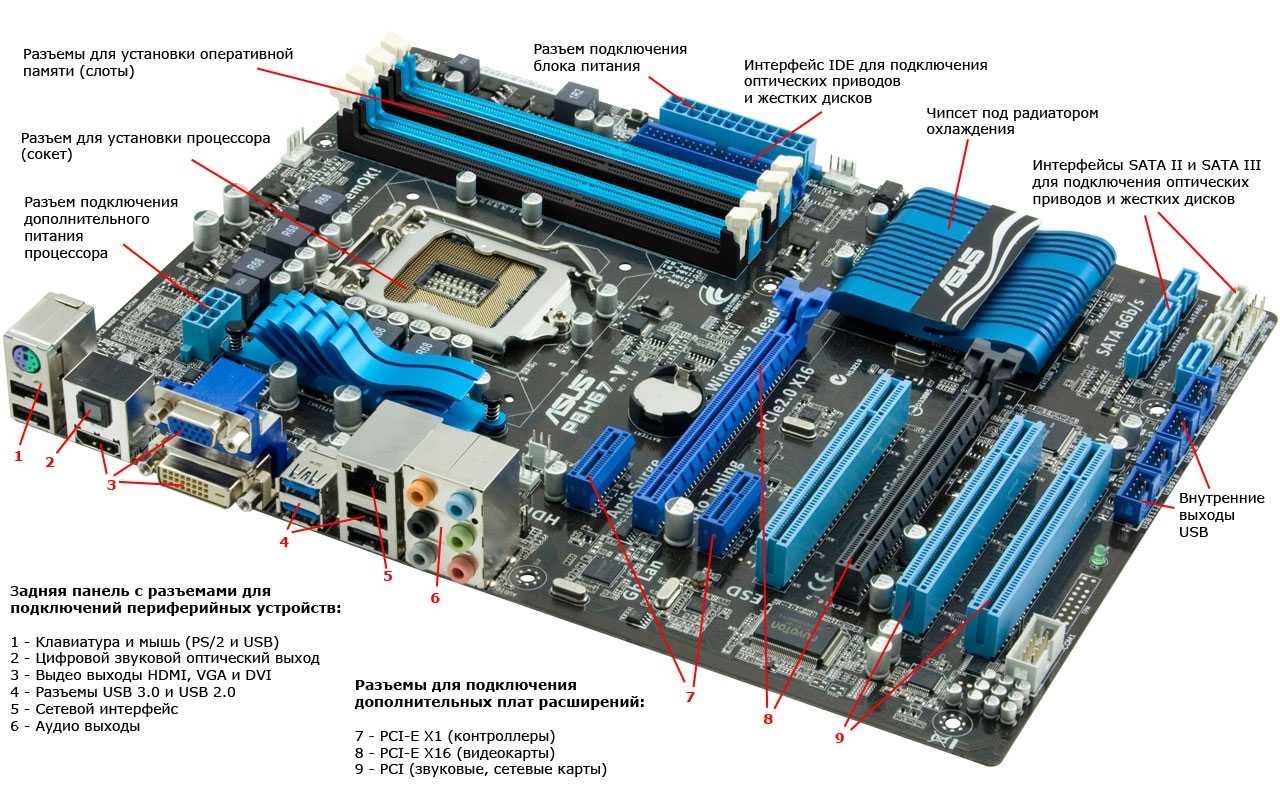

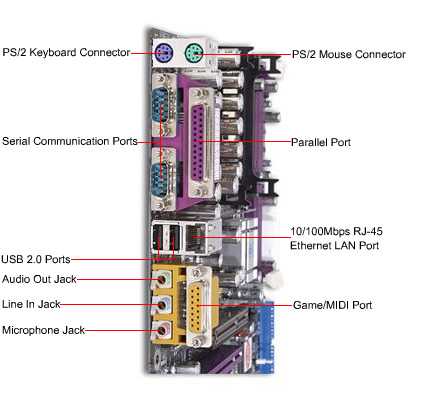

Обзор всех разъемов материнской платы компьютера

ATX12V на материнской плате — для чего?

Раньше процессорам было достаточно питания от общего кабеля:

Не знаю есть ли у вас такая проблема — но этот кабель лично мне просто так не отцепить от материнки. Он так сильно крепится, что кажется материнку можно повредить, извлекая его.

Потом появились блоки питания с выделенной линией 12 вольт для питания процессора:

Это питание подключалось к материнской плате, если быть точнее — то вот сюда:

Однако как видите — на материнке там разьем не 4-пиновый, а 8-пиновый, но по факту там те же 12 вольт, просто два 4-пиновых разьема нужны для увеличения стабильности (они дублируются) — современные процессоры много кушают, провода греются, нужно немного распределить нагрузку, иначе может быть вот такая неприятная ситуация:

Поэтому сегодня появился новый стандарт — EPS12V, это как усовершенствованная версия ATX12V, обладает просто повышенной надежностью:

Это нужно потому что сегодня процессоры стали еще больше, намного больше кушать чем когда-то Пентиум 4. Это уже может быть и 200 ватт и более, это серьезная нагрузка. Самые дешевые блоки питания правда имеют не 8-пиновый, а 4-пиновый кабель. Для мощных процов такой разъем не подходит, могут быть проблемы.

AT блоки питания, уже вышедшие из строя

Первый блок питания IBM PC AT подавал два основных напряжения: +5 В и +12 В. Он подал два других напряжения, -5 В и -12 В, но с ограниченным количеством энергии. Большинство микрочипов того времени работали с напряжением 5 В. Из 63, 5 Вт, которые могли поставлять эти блоки питания, большая часть была на этой шине +5 В. Источник + 12 В в основном использовался для работы двигателей, таких как дисководы и охлаждающие вентиляторы. Чем больше периферийных устройств было добавлено, тем больше питания было подано на шину 12 В.

Однако, поскольку большая часть энергии потреблялась чипами, шина 5 В по-прежнему обеспечивала большую часть мощности. Шина −12 В в основном использовалась для подачи отрицательного напряжения питания на последовательные порты RS-232. Шина −5 В была предусмотрена для периферийных устройств на шине ISA (таких как звуковые карты), но не использовалась материнской платой. Дополнительный кабель под названием «Power Good» использовался для предотвращения работы цифровой цепи в течение начальных миллисекунд включения питания, когда выходные напряжения и токи увеличиваются, но еще не являются достаточными или стабильными, для правильной работы устройство. Как только выходная мощность готова к использованию, правильный сигнал питания указывает цифровым цепям, что он может начать работать.

Оригинальные блоки питания IBM AT для ПК включали выключатель питания от сети, который выдвигался через боковую сторону корпуса ПК. В распространенном варианте, установленном в корпусах вышек, переключатель сетевого напряжения был подключен к источнику питания с помощью короткого кабеля, что позволило установить его отдельно от источника питания.

Ранний источник питания был полностью включен или выключен, управляемый механическим переключателем напряжения сети, и режимы ожидания с низким энергопотреблением не были расчетными для ранних источников питания. Эти источники питания, как правило, не были способны к режимам энергосбережения. Из-за постоянно включенной конструкции, в случае короткого замыкания, перегорел предохранитель или многократное отключение питания в режиме переключения, ожидание в течение короткого периода времени и попытка перезапуска. Для некоторых источников питания повторный сброс слышен как быстрый тихий звуковой сигнал, издаваемый устройством.

Пока что наша статья о 24-контактных разъемах питания и EPS

Что это такое и для чего? Мы надеемся, что он вам понравился и поможет вам лучше понять важность питания вашего компьютера

XL-ATX

В отличие от материнских плат других размеров, платы XL-ATX не соответствуют стандартной высоте и ширине. Платы XL-ATX очень редки, и только несколько производителей выпустили этот необычный формат за последнее десятилетие ⇒

• EVGA – в 2009 году размер 343×262 мм
• Gigabyte – в 2010 году размер 345×262 мм
• MSI – в 2010 году размер 345×264 мм

Как и в случае с продуктами Extended ATX, у них нет явного преимущества перед своими меньшими собратьями ATX, кроме большего количества модулей памяти DIMM (до для создания мощных рабочих станций. При этом материнские платы XL-ATX постепенно исчезают с рынка, поэтому маловероятно, что вы столкнетесь с этим форматом в ближайшее время.

Плюсы и минусы
Поддержка большого количества оперативной памяти

Очень редки
Морально устарели
Дорого

W_PUMP — что это?

Второй разьем/название для подключения насоса/вентилятора. Предположительно используется для систем охлаждения с двумя насосами — например один для видеокарты (GPU) или для подключения вентилятора СВО.

Особенность W_PUMP — увеличенный подаваемый ток.

Некоторые пользователи подключали корпусный вентилятор, проблем не было.

Например в плате ROG Maximus X Hero присутствует разьем W_PUMP, однако в инструкции указано более высокое напряжение — 3А и 36 Вт, присутствуют настройки в BIOS, совмещенные с AIO Pump.

Для чего нужен разъем AIO_PUMP на мат. плате?

Для чего нужен разъем AIO_PUMP на материнской плате?Данный разъем можно увидеть на материнских платах различных производителей, например таких как Asus, Gigabyte, Asrock, MSI и т.д. На платах из бюджетного сегмента вы его вряд ли встретите

А вот на более дорогих он попадается гораздо чаще.В данной статье мы расскажем о назначении AIO_PUMP, а также о том ,что к нему подключают.Разъемы подключения охлаждения процессораСразу стоит отметить, что в зависимости от модели материнской платы AIO_PUMP также может быть подписан как AIO_PUMP_FAN.Некоторые из Вас наверняка обратили внимание, что данный разъем находится недалеко от разъема подключения кулера охлаждения процессора CPU_ FAN. И это неспроста

Ведь CPU_FAN и AIO_PUMP это разъемы подключения различных типов охлаждения.Воздушное охлаждение процесораЕсли CPU_FAN нужен для подключения вентилятора обычного воздушного охлаждения, то AIO_PUMP нужен для подключения водяного охлаждения, а именно помпы, прокачивающей жидкость по контуру.Пример водяного охлаждения процессораВодяное охлаждение используется достаточно редко. Несмотря на то, что оно гораздо более эффективно и работает бесшумно, из-за своей цены и сложности установки данный тип охлаждения процессоров не получил особого распространения. Да и нужна такая сверхэффективность в основном только тем, кто занимается серьезным разгоном процессоров.ВыводРазъем AIO_PUMP (он же AIO_PUMP_FAN) встречается на достаточно дорогих материнских платах и служит для подключения помпы водяной системы охлаждения процессора или видеокарты.

Лучшая благодарность автору — репост к себе на страничку:

Приветствую. Материнская плата содержит одно устройство, от которого зависит пожалуй вся производительность компьютера — процессор (CPU). Некоторые модели можно разогнать — повысить тактовую частоту изменив напряжение. В результате устройство работает вне штатных условий, температура повышается, что требует особого охлаждения, например водяного.

Данный разьем предназначен для подключения помпы (насоса) водяного охлаждения (СВО).

Например разьем AIO_PUMP присутствует на игровой материнке ASUS ROG Maximus X Hero, в мануале к плате указана допустимая нагрузка — 1А и 12 Вт, отсутствует управление Q-Fan, всегда подается максимальное напряжение (работа может зависеть от температуры, настройки присутствуют в BIOS).

AIO_PUMP встречается на дорогих материнках (игровых), которые изначально проектировались с учетом разгона, например содержат качественную систему питания (VRM — Voltage Regulator Module) с массивными радиаторами.

Также может быть разьем AIO_PUMP_FAN — является вторым названием или предназначен для подключения вентилятора радиатора жидкостного охлаждения (зависит от модели СВО).

AIO_PUMP стандартно расположен возле сокета установки процессора:

Перед подключением СВО — обязательно читайте инструкцию к материнке/СВО.

Также на плате может быть CPU_FAN — необходим для подключения обычного вентилятора охлаждения процессора.

Водяное охлаждение намного эффективнее чем обычное. Используется в основном при разгоне процессора, когда температуру понизить обычным радиатором с вентилятором — не так просто. Достойный радиатор охлаждения, например фирмы Noctua — стоит недешево, а зачастую как бюджетная модель СВО.

• ROG Guru: Yellow Belt Terepin PC Specs AIO Pump connector

  Hey, can I use this connector for chassis fan without issues?

• Nate152 PC Specs
• ROG Guru: White Belt

  mcleod52 PC Specs

• ROG Guru: Yellow Belt Terepin PC Specs Well I tried it, but unfortunately its functionality is severely limited; fan curve has only two points and I can’t set source of temperature.

  Odoslané z XT1635-02 pomocou Tapatalku

• ROG Guru: Gold Belt Menthol PC Specs

  Are you using the bios to control your fans, or are you using software? Personally I use the bios for fan control and purchase the correct fan for the job, it may not have the fine control of software but it always works without issue

Posting Permissions

• You may not post new threads
• You may not post replies
• You may not post attachments

• BB code is On
• Smilies are On
• HTML code is Off

ATX12V на материнской плате — для чего?

Раньше процессорам было достаточно питания от общего кабеля:

Не знаю есть ли у вас такая проблема — но этот кабель лично мне просто так не отцепить от материнки. Он так сильно крепится, что кажется материнку можно повредить, извлекая его.

Потом появились блоки питания с выделенной линией 12 вольт для питания процессора:

Это питание подключалось к материнской плате, если быть точнее — то вот сюда:

Однако как видите — на материнке там разьем не 4-пиновый, а 8-пиновый, но по факту там те же 12 вольт, просто два 4-пиновых разьема нужны для увеличения стабильности (они дублируются) — современные процессоры много кушают, провода греются, нужно немного распределить нагрузку, иначе может быть вот такая неприятная ситуация:

Поэтому сегодня появился новый стандарт — EPS12V, это как усовершенствованная версия ATX12V, обладает просто повышенной надежностью:

Это нужно потому что сегодня процессоры стали еще больше, намного больше кушать чем когда-то Пентиум 4. Это уже может быть и 200 ватт и более, это серьезная нагрузка. Самые дешевые блоки питания правда имеют не 8-пиновый, а 4-пиновый кабель. Для мощных процов такой разьем не подходит, могут быть проблемы.

Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.

Плюсы и минусы

Маленькие размеры
Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

положительное	ноль	итого (разность)
+12В	0В	+12В
+5В	-5В	+10В
+12В	+3,3В	+8,7В
+3,3В	-5В	+8,3В
+12В	+5В	+7В
+5В	0В	+5В
+3,3В	0В	+3,3В
+5В	+3,3В	+1,7В
0В	0В	0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром

Так спокойнее

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

Подключение материнской платы к блоку питания

Независимо от форм-фактора и бренда (MSI, ASUS, Gigabyte или любого другого), от БП к материнской плате подключается всего пара коннекторов – питание самой «мамки», а также процессора.

Это не последовательное, а параллельное подключение, так как все потребители питаются одновременно, а напряжение на каждом из коннекторов не зависит от остальных.

Для того, чтобы подать энергию к материнской плате старых моделей, использовались 20-пиновые коннекторы. Сегодня используются преимущественно коннекторы на 24 пина, иногда разборные (обозначаются 20 +4). Если вы скрупулезно подошли к покупке комплектующих и заказали совместимые модели, с подключением проблем не возникнет.

Этот коннектор сложно спутать с другими – на БП обычно он такой один, как и гнездо на «матери». Чтобы запитать эту плату, достаточно вставить штекер в гнездо и аккуратно вдавить его до щелчка, чтобы скоба фиксатора вошла в соответствующий паз.Для извлечения же штекера, достаточно надавить на фиксатор, освободив скобу из паза, после чего его можно достать.

Питание материнской платы

Самый мощный кабель, имеющий 24 контакта (4 контакта отстёгиваются в случае необходимости), предназначен для питания материнской платы.

Его нельзя с чем-то спутать, он самый большой на плате. Для подключения достаточно совместить ключи (некоторые контакты имеют отличающуюся форму, не позволяющую подключить кабель неправильно) и слегка нажать для того, чтобы штекер плотно вошёл в разъём.

Питание процессора

За питание процессора отвечают один или два 4- или 8-контактных коннектора. Подключаются они в соответствующие разъёмы на материнской плате:

Сам коннектор может иметь следующий вид (на скриншоте 8-контактный):

Он тоже имеет ключи и подключается к материнской плате как 24-контактный коннектор. Использовать переходники и разветвители для питания процессора ни в коем случае не рекомендуется, так как это может привести к выходу из строя как процессора, так и материнской платы.

Питание видеокарты

Некоторые видеокарты для работы также требуют дополнительного питания. Понять это можно по наличию разъёмов на боковой стороне корпуса. Они похожи на используемые для питания процессора, однако имеют не 4, а 6 или 8 контактов. Если такие есть, то действовать стоит по аналогии с подключением питания к процессору — совместить ключи и слегка нажать на коннектор так, чтобы он плотно вошёл в разъём:

В случае с видеокартой использование переходников и разветвителей нежелательно, но допустимо. Однако стоит помнить, что использовать безопасно можно лишь переходники, имеющие меньшее число контактов на входе, чем на выходе. Так, использование переходника с 6+6 контактами на входе и 8 контактами на выходе можно считать безопасным.

Питание накопителей и других устройств

Для питания накопителей и других устройств предусмотрены специальные кабели, имеющие по несколько коннекторов. HDD-коннекторы используются для питания накопителей, MOLEX-коннекторы используются для питания иных устройств (кулеров, подсветки, СЖО). Есть возможность безопасного использования переходников с HDD на MOLEX и с MOLEX на HDD (MOLEX слева, HDD справа):

ATX (Advanced Technology eXtended)

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRMVRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор. Сам VRM состоит из нескольких частей: PWM-контроллер (ШИМ-контроллер) Драйвер MOSFET-транзисторы Дроссель (индуктивность) Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых

К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов

Плюсы и минусы

Имеет полный набор разъемов ввода-вывода
Достаточно места для размещения радиаторов и вентиляторов
Возможность установить лучший VRM по сравнению с меньшими платами
Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса
Дороже mATX и mini-ITX

Подключаем Speaker к материнской плате

Спикер (от английского speaker — говорилка) — небольшой динамик, который подключается к материнской плате. Он издает единичный писк при включении компьютера, сигнализируя, что устройство работает нормально и операционная система скоро загрузится.

В случае неполадок в работе компьютера динамик издает характерный звуковой сигнал, ко которому можно определить, что именно сломалось. Как правило, это комбинации коротких и долгих писков. Как именно зашифрован сигнал, зависит от версии БИОС — у разных моделей для тех же неисправностей используются разные коды.

Фактически, если система работает нормально, без спикера вообще можно обойтись. При возникновении неполадок он помогает определить возможный источник проблемы, но не более того, и не всегда слишком точно.

Для чего нужен speaker

Спикер (от английского speaker — говорилка) — небольшой динамик, который подключается к материнской плате. Он издает единичный писк при включении компьютера, сигнализируя, что устройство работает нормально и операционная система скоро загрузится.

В случае неполадок в работе компьютера динамик издает характерный звуковой сигнал, ко которому можно определить, что именно сломалось. Как правило, это комбинации коротких и долгих писков. Как именно зашифрован сигнал, зависит от версии БИОС — у разных моделей для тех же неисправностей используются разные коды.

Фактически, если система работает нормально, без спикера вообще можно обойтись. При возникновении неполадок он помогает определить возможный источник проблемы, но не более того, и не всегда слишком точно.

Куда подсоединить динамик

Контакты на материнской плате, куда нужно подключать эту «приблуду», обычно маркируются надписью SPEAKER или SPKR. Там же указана полярность — плюс и минус. На самом динамике также указаны полюса, или же провода маркированы разными цветами. Обычно красный – это плюс, черный это минус.

Если неправильно подсоединить спикерфон, ничего страшного не случится и короткого замыкания не будет. Просто динамик не будет подавать звуковой сигнал.

Если же на системной плате вообще нет маркировки коннекторов, то крайний левый пин это плюс, крайний левый это минус — относительно надписи. Вообще, там 3 или 4 контакта, но остальные используются только для монтажа и не передают никакой сигнал.

На самом динамике может быть как пара проводков, так и коннектор на 4 пина для удобного монтажа детали.Независимо от модели системной платы, будь то MSI, Gigabyte, Asrock, ASUS или любая другая, всегда есть коннектор для подключения спикера, ибо так предусмотрено стандартом. Найти его просто — он почти всегда расположен рядом с блоком контактов для подключения элементов управления — кнопок и индикаторов.

Расположение и распиновка коннектора указаны в документации на системную плату. Если она утеряна, инструкцию в электронном формате можно скачать на сайте производителя.

А если коннектор поврежден — например, сломана одна из ножек, то ее нужно отремонтировать, припаяв новый контакт. Альтернативы этому интерфейсу на системной плате нет, и при повреждении слота динамик работать не будет.

Немного об mAtx и Mini-ITX

Такая схема подключения БП к процессору и «матери» обозначается 24 + 4 (на старых компах, соответственно, 20 + 4). Это может пригодиться при выборе блока питания, чтобы долго не вникать в характеристики устройства.

Подключение материнских плат mAtx и Mini-ITX мало чем отличается – обычно в них используется аналогичная схема.

Разница же заключается в несколько урезанном функционале двух последних форм-факторов: обычно такие модификации имеют меньшие габариты по сравнению с ATX, а поэтому на них помещается меньше разных портов и интерфейсов.

Однако, собирая компьютер такого форм-фактора, все же уточните какая схема питания используется на такой материнке – возможно, вам потребуется совсем другой тип БП.

Также советую почитать как правильно подключить к материнской плате переднюю панель и как подключить USB разъемы на материнке. О подключении передних аудио разъемов, вы можете узнать здесь.

Предназначение передней панели

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

1. кнопка включения компьютера
2. кнопка перезагрузки
3. индикаторы работы жесткого диска
4. дополнительные USB порты
5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.
