Современные форм факторы или размеры материнских плат для пк

Для начала небольшое введение…

Давайте начнем с основной роли материнской платы. По сути, она служит для:

• Обеспечения всех компонентов питанием;
• Обеспечения связи между компонентами.

Также, с помощью материнской платы осуществляется монтаж элементов, реализуется система обратной связи для их тестирования и прочее. Однако основополагающими функциями являются две вышеупомянутых, поскольку почти каждая часть на плате так или иначе зависит от них.

Практически все современные материнские платы для стандартных ПК имеют разъёмы для центрального процессора (CPU socket), модулей памяти (как правило, типа DRAM) дополнительных карт расширения (таких как видеокарта), накопителей, различных входов/выходов и связи с другими компьютерами и устройствами.

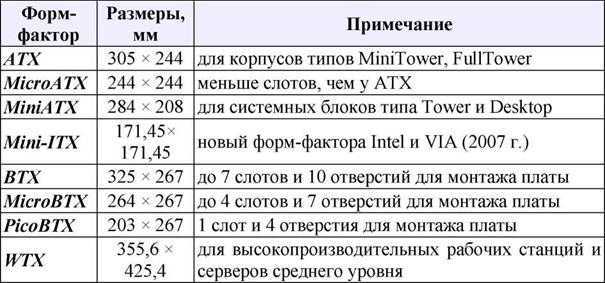

Существуют отраслевые стандарты размеров материнских плат, которых стараются придерживаться производители. Основные размеры, которые вы можете встретить, следующие:

• Standard ATX – 12 × 9.6 дюйма (305 × 244 мм);
• Micro ATX – 9.6 × 9.6 дюйма (244 × 244 мм);
• Mini ITX – 6.7 × 6.7 дюйма (170 × 170 мм) /

Разные стандарты

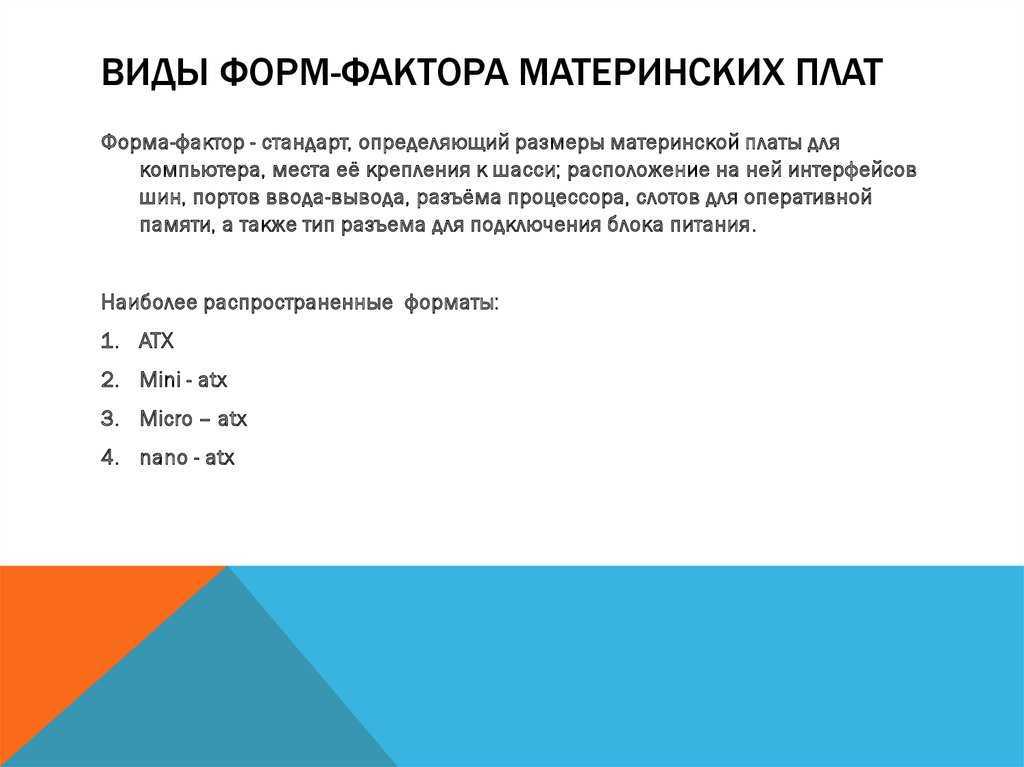

Материнские платы, как и другие компоненты ПК, имеют стандартные форм-факторы, включая ATX, MicroATX и Mini-ITX. Почти каждая материнская плата для домашних компьютеров в Вашем местном компьютерном магазине или онлайн будет в одном из этих вариантов.

Стандартизация означает, что Вы можете легко найти процессор, оперативную память, блок питания и жесткий диск, которые работают с Вашей материнской платой. Это также открывает выбор для настольных ПК. Многочисленные корпуса поддерживают все три основных размера материнских плат. Точки монтирования просверлены в соответствующих точках, и для задних портов и соответствующего экрана ввода/вывода имеется соответствующее пространство, которое их закрывает.

Это прекрасно, но чтобы решить, какая материнская плата подойдет Вам, Вы должны учитывать такие вещи, как пространство, Ваш опыт создания ПК и требования к производительности.

Расшифровка аббревиатуры и обозначение

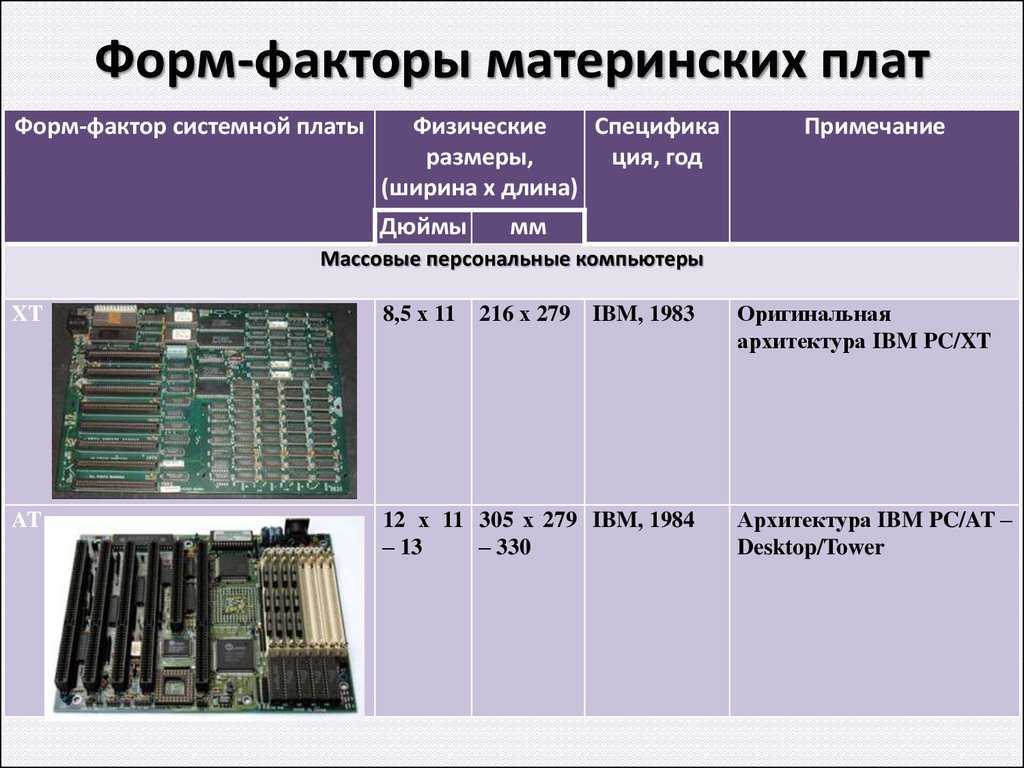

Изначально был создан форм-фактор AT (Advanced Technology), «Передовые технологии», который стал основополагающим для персональных компьютеров. Ему на смену пришел ATX (Advanced Technology Extended), расширенный вариант предыдущего вида.

Стандарт связан со следующими параметрами ПК:

• габариты материнских плат;
• размещение разъемов, крепежных отверстий на корпусе;
• форма, положение коннекторов платы;
• размеры блока питания, его мощность.

Обозначается стандарт по трем литерам – ATX.

ATX

Впервые появился в 1995 году, когда было решено заменить устаревший предыдущий стандарт, AT. По сути, «эйтиэкс» стал массовым форматом, распространенным повсеместно. Из него вышли остальные.

ATX standard пережил 12 модификаций, пройдя от 1.0 до 2.4. И даже попытка заменить форм-фактор на следующий, BTX, ничем не закончилась. Кстати, более поздние Flex, Micro вышли из «эйтиэкс».

mATX

Компактный формат корпуса, материнской платы, а также достаточная функциональность снискали популярность данной разновидности. Различают micro-форм-фактор и mini. Отличаются они размерами, набором функциональных разъемов. Поскольку mATX изначально задумывался как стандарт для малогабаритных ПК, некоторыми коннекторами пришлось пожертвовать. Зато компьютер с такой материнской платой занимает меньше места.

LPX материнская плата

Низкопрофильные материнские платы с расширением, более известные как материнские платы LPX, были созданы после AT в 1990-х годах. Основное различие между этими платами и более старыми заключается в том, что их входной и выходной порты присутствуют в задняя часть системы. Эта концепция оказалась полезной и была также принята моделями AT в их более новых версиях. Карта райзера также использовалась для размещения еще нескольких слотов. Но эти карты расширения также создавали проблему из-за недостаточного воздушного потока. Кроме того, некоторые низкокачественные платы LPX даже не имели реального слота AGP и просто подключались к шине PCI. Все эти неблагоприятные аспекты привели к исчезновению этой системной платы, и ей наследовал NLX.

ATX vs Micro ATX vs Mini ITX

Size

As you can see from the image above, ATX is the largest format of the bunch, measuring 305×244 mm. The Micro ATX is a tad shorter but just close behind, measuring 244×244 mm. Finally, there’s the Mini ITX motherboard. It’s the smallest of the bunch at a diminutive 170×170 mm.

As far as size itself is concerned, the only thing you need to worry about is whether your case is large enough to fit the motherboard. However, you don’t have to worry about the case being too large, as modern cases feature a standardized layout meant to accommodate any motherboard that can physically fit inside.

So, what should you keep in mind when picking the right motherboard format, then?

RAM Capacity

One of the most important differences between Mini ITX and the two ATX motherboard types is the number of RAM slots that the motherboard comes with.

Namely, Mini ITX motherboards come with only two RAM slots, whereas Micro ATX and ATX  motherboards usually come with four. However, some high-end ATX motherboards can feature as many as eight RAM slots.

That said, Mini ITX motherboards can currently only accommodate up to 32 GB of RAM if a 2×16 GB kit is installed. In contrast, most Micro ATX and ATX motherboards support at least 64 GB, though some Micro ATX models can go as high as 128 GB while certain ATX models can go all the way up to 512 GB.

But of course, those are again somewhat extreme cases that apply only to pricey cutting-edge motherboards.

In any case, 16 GB of RAM is enough to comfortably run the vast majority of games currently available, and 32 GB is often overkill for gaming rigs. However, setups with more RAM are ultimately more future-proof. Besides, those who also intend to use their gaming setup as a workstation might need more than 32 GB of RAM to run some memory-hungry software.

In any case, as far as RAM is concerned, there’s no need to worry about capacity, as even a Mini ITX motherboard will have most gamers’ needs covered.

PCIe Slots

Now, another very noticeable difference between all three of the aforementioned motherboard formats is the number of PCI Express slots that they come with.

ATX motherboards definitely have the lead in this department, as most come with three PCIe slots, although some high-end models can boast as many as five. Meanwhile, Micro ATX motherboards usually have only one PCIe slot but can go up to three, and Mini ITX models are stuck with only a single PCIe slot.

Obviously, extra PCIe slots can come in handy if you’re aiming for a multi-GPU setup or if you’re thinking about installing any expansion cards e.g., sound cards, capture cards, internal modems, etc.

Of course, it’s not all about the number of slots in this case, as the question of free space arises once again. Many modern graphics cards are quite thick, as their bulky coolers could potentially obstruct some of the slots. However, a graphics card could also potentially be obstructed by the case itself if we’re talking a small form factor case, so that’s another thing to keep in mind.

Price

Finally, there is the matter of price. You would think that Mini ITX motherboards would be the cheapest due to their small size requiring less manufacturing materials, but the truth might surprise you.

More often than not, you’ll find that Mini ITX motherboards are the most expensive, at least as far as the starting prices are concerned. ATX and Micro ATX motherboards usually start at about $50 or $60, while Mini ITX models start at about $100. But keep in mind that Mini ITX solutions are only worth investing in if you intend to build a compact gaming PC.

That said, Micro ATX motherboards are generally the best budget picks as it’s easier to find a quality Micro ATX motherboard at a lower price point. ATX motherboards offer the best overall value for your money if you need the extra PCIe slots.

Для чего может быть нужна материнская плата

Значение системной платы недооценить просто невозможно, все составляющие системного блока компьютера взаимодействуют между собой благодаря именно материнской плате, так данные с жёсткого диска не когда не смогут быть обработаны в процессоре до того, как попадут в оперативную память, а графическому адаптеру будет нечего получит от компьютерной системы и впоследствии передать монитору. Самые обыкновенные устройства ввода информации, такие как мышь и клавиатура, также обмениваются информацией через разъёмы на материнской плате.

Хорошим примером будут уже устаревшие разъёмы IDE и все ревизии SATA, ведь к ним подключается дисковод оптических дисков, жёсткий диск или твердотельный накопитель с помощью специальных шлейфов, а впоследствии они участвуют в информационном обмене с процессором, а потом уже и другими устройствами.

Может раньше общая производительность и завесила именно от процессора, то сейчас ситуация изменилась. Нужно ориентироваться на возможности системной платы, на пропускную способность её шины, поддерживаемые объёмы и частоты оперативной памяти, возможность получения максимума производительности от современного разъёма PCI-Express x16 и видеокарты, и т.д.

Используемые форм-факторы материнской платы и разъёмы процессора

Форм-фактор материнской платы, определяет её положение для последующего крепежа к компьютерному корпусу, расположение и тип разъёмов её питания, даже количество интерфейсов подключения устройств и их местоположение. Приведём список основных используемых форм – факторов системной платы:

• Mini ITX — имеет наименьшие в среднем размеры 17 на 17 см., очень часто уже имеет интегрированный процессор, самое наименьшее число интерфейсов подключения, очень редко используется в самостоятельных сборках, чаще продаётся уже в составе готового компьютера.
• mATX (Micro ATX) — достаточно полнофункциональная плата, имеющая приемлемые средние размеры, является лучшей составляющей для бюджетного компьютера, хоть и при достаточно небольшом количестве интерфейсов, для домашнего или же офисного компьютера их должно быть достаточно. Частенько на таких системных платах установлен чипсет, имеющий некоторые ограничения, но которые не главным образом отображаются на работе всего компьютера.
• ATX – также распространён, как и mATX, но имеет больший размер, такие платы могут иметь как полно функциональный чипсет, так и с небольшими ограничениями, обычно имеет наибольшее количество интерфейсов подключение, но это тоже не является обязательным, отличается более удобным монтажом и возможностями подключения.

Размеры материнской платы, нужно учитывать при выборе подходящего корпуса, ведь если рассуждать логически в более крупные корпусы можно установить не большие материнские платы, а вот наоборот никак не получится.

Разъём (Socket) служит для установки центрального процессора или замены. Socket следует учитывать при правильном выборе комплектующих для компьютера.

Разнообразие разъёмов довольно велико и для каждого процессора подойдёт свой, так, например, самые свежие процессорные линейки Intel используют маркировки сокета LGA 1150 или 1155, а их конкуренты от AMD – FX2 и AM3, AM3+. Если же сокеты от AMD AM3 и AM3+ взаимозаменяемы, то есть процессоры AM3+ смогут работать на разъёмах материнских плат AM3, но производительность будет ограничиваться чипсетом, то в Intel такого нет, тут нельзя ошибиться.

MicroATX

MicroATX (mATX, uATX, µATX) – еще одна производная от ATX, которая была создана все теми же Intel в 1997 году. Платы данного форм‐фактора практически не отличаются от стандартных аналогов, за одним исключением – габариты 244х244 мм, что отсекает всю нижнюю панель с портами расширений и перемещает SATA‐порты на боковую панель, оптимизируя имеющееся пространство текстолита.

p, blockquote 11,0,0,0,0 —>

Монтажные отверстия проделаны таким образом, чтобы MicroATX можно было установить в стандартные ATX‐корпуса без особых проблем. Чипсет, сокет и прочие архитектурные моменты не затронуты.Стандарт изначально задумывался как офисный, а потому набор периферии и портов подключения в MicroATX скромнее, чем у полноформатного аналога. Однако современные модели без проблем создают на базе платы базу для следующих ПК:

p, blockquote 12,1,0,0,0 —>

• серверные;
• мультимедийные;
• игровые;
• рабочие станции;
• HTPC;
• рендер‐машины.

Велик ли выбор?

На сегодняшний день на рынке распространено несколько популярных типов, а точнее форм‐факторов системных плат. Из ключевых отметим:

Как узнать и определить оптимальный формат? Вот давайте вместе и разберемся, а заодно порассуждаем на тему, какой форм‐фактор лучше.

p, blockquote 4,0,0,0,0 —>

ATX (Advanced Technology Extented) – самый распространенный стандарт МП на текущий момент. Был разработан компанией Intel в далеком уже 1995 году в качестве альтернативы популярного на тот момент форм‐фактора AT, но настоящую известность обрел лишь с 2001 года. Из базовых отличий от предшественника стоит отметить следующее:

p, blockquote 5,0,0,0,0 —>

• Управление питанием процессора силами материнской платы. Процесс происходит даже в выключенном состоянии: на ЦП и некоторые периферийные разъемы систематически подается напряжение в 5 или 3,3 вольта;
• Схема питания существенно изменена в более привычный на сегодняшний день вариант 24+4 или 24+8 pin;
• Задняя панель получила фиксированный прямоугольный размер, а все комплектующие и периферийные устройства теперь подключаются без использования переходников и дополнительных шлейфов. Каждый производитель МП может произвольно менять расположение выходов, предоставляя в комплекте заглушку для задней части системного блока;
• Мышь и клавиатура имеют стандартный разъем подключения PS/2 (сейчас в основном USB).

Все разъемы питания на материнской плате находятся по краям текстолита, обеспечивая как эстетическую красоту, так и удобство подключения периферийных устройств и блока питания. В центральной части сосредоточены сокет, слоты под ОЗУ, PCI‐Ex, северный и южный мост.Размер стандартный – 305х244 мм. Для крепления к корпусу предусмотрено от 8 до 9 монтажных отверстий.

p, blockquote 6,0,1,0,0 —>

E‐ATX (Extented – расширенный) – производный случай от ATX, который отличается, в первую очередь, размером платы – 305х330 мм. Зачастую на базе этой системной платы собираются топовые геймерские решения под актуальные нынче сокеты 1151, 2066 (Intel), AM4 и TR4 (AMD).

p, blockquote 7,0,0,0,0 —>

Ключевое отличие от стандартной ATX – больше слотов расширения (до 8 портов под оперативную память), более продуманная система питания компонентов, улучшенное охлаждение и, что случается довольно часто, штатное СВО.

p, blockquote 8,0,0,0,0 —>

Отдельно хочется упомянуть серверные двухпроцессорные материнские E‐ATX‐платы. Дополнительные 86 мм позволяют без проблем разместить на одном листе текстолита до 16 портов под ОЗУ и слоты расширения (видеокарты, сетевые платы, RAID‐контроллеры).

p, blockquote 9,0,0,0,0 —>

Зачем компьютеру материнская плата

Без лишних слов перечислим основные функции материнской платы:

1. Объединяет все «внутренности» компьютера между собой (на ней установлен сокет для процессора, разъёмы под ОЗУ и графический адаптер и т.д).
2. Материнка превращает мышку, дисплей, системный блок, клавиатуру и другие компоненты – в единую рабочую экосистему.
3. Отвечает за то, чтобы ЦП контролировал работу других частей компьютера. То есть материнская плата не только превращает все компоненты ПК в одно целое, но еще и поддерживает связь между ними.
4. Материнская плата отвечает за передачу картинки на монитор (в случае интегрирования в нее графической карты).
5. Системная плата отвечает за звук компьютера, поскольку в настоящее время огромное число моделей плат имеет встроенную звуковую карту.
6. Обеспечение доступа в интернет — современные материнки обладают встроенным сетевым адаптером.

Выбор чипсета материнской платы

Чипсет является связывающим звеном взаимодействия всей системы. Именно чипсетом во многом определяются возможности материнкой платы. Чипсет – это изначально «набор чипов» системной логики, которая состоит из северного и южного моста, но сейчас с этим не все так однозначно.

На сегодняшний день пользуются популярностью последние чипсеты 7- ой серии от Intel и 900-ой серии от АМД, также к ним примыкается Nvidia, но ассортимент в сфере чипсетов там довольно мал.

Чипсеты седьмой серии Intel такие как Z77, H77, B75 и другие, немного исказили понятие «чипсет», ибо состоят они не из нескольких чипов, а только из северного моста. Это ни как не урезает функционал материнской платы, ведь часть контроллеров просто была переведена в распоряжение процессору. К таким контроллерам можно отнести контроллер шины PCI-Express 3.0 и контроллер памяти DDR3. Северному мосту отдали управление USB, SATA, PCI-Express и т.д. Что к чему привязано и по каким шинам, четко видно на блок-схеме чипсета Z77:

Индексы Z, H, B – означают позиционирование того, или иного чипсета для разных сегментов рынка. Z77 был отнесен к чипсетам для любителей разгона. H77 – это обычный мейнстрим-чипсет с расширенным функционалом. B75 – это немного подрезанный по части возможностей H77, но для бюджетных и офисных систем. Существуют и другие буквенные индексы, но на них мы не будем подробно останавливаться.

Чипсеты от AMD продолжают традицию чипсетов на две микросхемы и последняя 900-ая серия этому не исключение. Материнские платы с этим набором системной логики комплектуются северными мостами 990FX, 990X 970, а также южным мостом SB950.

При выборе северного моста для материнской платы AMD следует также отталкиваться от его возможностей.

990FX – это северный мост, который рассчитан на рынок энтузиастов. Главной диковинкой чипсета с этим северным мостом, является поддержка 42-линий PCI-Express. Поэтому на 32 отведенных для видеоадаптеров линиях, можно подключить до 4-ых видеокарт в связке Cross Fire. Из этого делаем вывод, что единицам пользователей нужны такие возможности, поэтому функционал материнских плат с данным чипсетом для большинства пользователей будет избыточен.

990X и 970 – немного урезанные по возможностям версии. Главное отличие опять же, в линиях PCI-Express. Оба этих северных моста поддерживают по 26 линий, но бедой это вряд ли для кого-то станет. Стоит отметить, что у 970 нету поддержки SLI и Cross Fire, в результате чего он будет не интересен пользователям, которые планируют объединять в системе более одной видеокарты, но из-за своей приемлемой цены, 970-ый будет очень вкусно выглядеть для широкой аудитории пользователей ограничивающихся одной видеокартой.

Более подробно о возможностях чипсетов AMD и Intel будет рассказано в отдельной статье.

Размер и дизайн

Три основных стандарта материнских плат (ATX, Micro ATX и Mini-ITX) очень похожи по принципу работы. Как и все современные ПК, они позволяют подключать ОЗУ, ЦП, жесткие диски, внешние носители, подключение к источнику питания, охлаждающие вентиляторы и различные другие порты и контакты (например, те, которые позволяют кнопке питания работать).

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Однако больше всего они различаются по размеру и дизайну: материнские платы ATX являются самыми большими, а материнские платы Mini-ITX — самыми маленькими. Хотя существуют и другие макеты (например, nano-ITX), они обычно считаются специализированными и обычно не доступны на рынке потребительских ПК.

Размер и дизайн ATX

Как мы уже упоминали, самая большая компоновка материнских плат — это стандарт ATX. Это исходный стандарт для настольных ПК x86 и x64, предлагающий наибольшее количество доступных портов и возможностей подключения.

Типичные материнские платы ATX имеют размер 305 мм на 244 мм (12 дюймов на 9,6 дюйма). Это означает, что если вы покупаете материнскую плату ATX, вам понадобится подходящий по размеру корпус ATX.

Как самая крупная материнская плата, материнские платы ATX обычно включают в себя четыре слота ОЗУ (поддерживающих 128 ГБ + в настоящее время), поддержку нескольких накопителей и различное количество слотов расширения PCI-e (как минимум два PCI-e x16) для видеокарт и других устройств. устройства расширения, например сетевые карты.

Размер и дизайн Micro ATX

Как следует из названия, макет Micro ATX (mATX) — это немного меньший дизайн. Основанные на конструкции ATX, но уменьшенные до размера 244 мм на 244 мм (9,6 дюйма на 9,6 дюйма), клавиатуры Micro ATX мало теряют в функциональности, но позволяют сборщикам ПК использовать меньшие корпуса для своих сборок.

Чтобы приспособиться к уменьшенному размеру, конструкция Micro ATX обычно имеет уменьшенное количество портов и слотов расширения. Материнские платы Micro ATX обычно поставляются с 2-4 слотами ОЗУ (с поддержкой 64–128 ГБ), одним слотом расширения x16 PCI-e и поддержкой меньшего количества дисков и внешних носителей (например, уменьшенных портов USB).

Однако, если у вас есть корпус ATX, вам повезло — корпуса ATX обычно подходят для материнских плат Micro ATX без каких-либо дополнительных настроек, освобождая место для дополнительных дисков, более крупных вентиляторов или специальных систем водяного охлаждения.

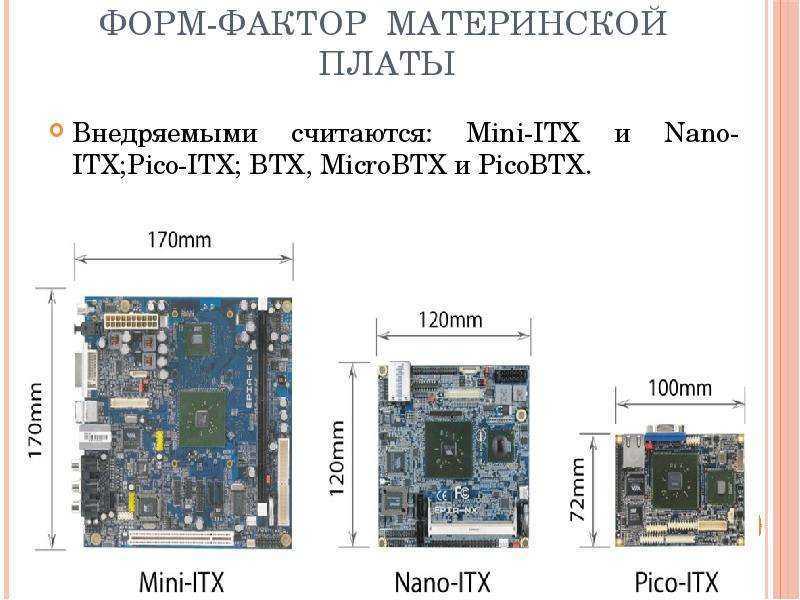

Размер и дизайн Mini-ITX

Дизайн Mini-ITX немного отличается тем, что он не основан на исходном стандарте ATX, а основан на разнообразном дизайне ITX, созданном в 2011 году для небольших телевизионных приставок и встроенных систем. Материнские платы Mini-ITX — самые маленькие из трех, что позволяет создавать мощные и портативные ПК с малым форм-фактором.

При размере всего 170 мм на 170 мм (6,7 дюйма на 6,7 дюйма) материнская плата Mini-ITX примерно на 30% меньше, чем уже уменьшенная конструкция Micro ATX. Материнские платы Mini-ITX, являющиеся нишевой конструкцией для небольших ПК, встречаются реже и обычно имеют более высокую цену по сравнению со сборками ATX и Micro ATX.

Mini-ITX поддерживает все основные процессоры AMD и Intel, но при такой компоновке можно ожидать потери некоторого расширения и функциональности. Он поддерживает два слота RAM (до обычного максимума 32-64 ГБ), но только один слот расширения (один PCI-e x16) для видеокарты, возможно, с дополнительным слотом PCI-e с пониженной скоростью для дополнительного расширения.

DTX

Форм-факторы DTX и Mini-DTX представлены компанией AMD в начале 2007 года. Их размеры составляют 8 × 9,6 дюйма (203 × 244 мм) и 8 × 6,7 дюйма (203 × 170 мм). Ориентированы на построение компактных, тихих, энергоэффективных недорогих компьютерных мультимедийных систем HTPC.

DTX является открытым стандартом и имеет полную совместимость со стандартом ATX по размерам крепления и разъемам питания. К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт. Также предусмотрены слоты для ExpressCard.

Разгон компонентов (Overclocking).

Если планируете разгон процессора, убедитесь что плата его поддерживает. Например, чипсет должен уметь
поддерживать корректировку множителей и напряжений ЦП, которые не все чипсеты позволят. Кроме того, материнские
платы, которые предлагают улучшенное управление питанием и надежные функции, обеспечивают высокий уровень
стабильности.

Наконец, при разгоне растет температура компонента, поэтому задумайтесь над дополнительным охлождением, если
планируется серьезное ускорение чипа. Подробнее про охлождение можете прочитать здесь: Какое охлаждение лучше водяное или воздушное?

Micro-ATX vs Mini-ITX vs ATX: A Size Comparison

The biggest difference between micro-ATX (mATX), mini-ITX, and standard ATX motherboards are their dimensions:

Standard ATX: 12.0″ x 9.6″Micro-ATX: 9.6″ x 9.6″Mini-ITX: 6.7″ x 6.7″

As you can see, mATX motherboards are the same width as standard ATX motherboards, but they are a couple of inches shorter. This size advantage for standard ATX motherboards allows them to feature more PCIe lanes. And, that makes them better suited for multi-GPU setups, or for users that want to utilize multiple PCIe devices.

Mini-ITX motherboards, on the other hand, are shorter in both height and width than micro-ATX motherboards. They typically only feature a single PCIe lane. Their advantage, however, is in their smaller size. They are typically compatible with more small form-factor cases than both standard ATX and micro-ATX  motherboards.

Also Read: Which PC Case Size is Best for Your Next Build?

The biggest take away on the sizes of each of these motherboards are that they mostly determine what PC case you can (or cannot) use.

For instance, if you want to build a small form-factor gaming computer, it is highly likely that you will not be able to use a standard ATX motherboard in it. And, in fact, you may not even be able to use a micro-ATX motherboard in it as well.

On the other hand, if you want to go with a larger case, you’ll likely be able to fit any motherboard in it. That is because most medium-to-larger sized cases will accommodate smaller form-factor motherboards. (However, from an aesthetics stand point, you may not want to put a mini-ITX motherboard in a larger case, as your components will look scrunched up in the top left corner of your case.)

But, it is important to note that the opposite is not true and that you typically cannot put standard ATX or mATX motherboards in mini-ITX cases, or standard ATX motherboards in micro-ATX cases.

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.

Плюсы и минусы

Маленькие размеры
Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение

Материнские платы для ПК: основы

Intel создала форм-фактор ATX и впервые представила его в 1995 году. В течение почти 25 лет дизайн ATX был преобладающим форм-фактором для домашних и офисных ПК.

ATX имеет самый большой из трех размеров материнских плат: 12 дюймов на 9,6 дюйма. Спецификация требует, чтобы все материнские платы ATX были такого размера. Он также указывает расположение точек монтирования, панели ввода/вывода, разъемов питания и всех других различных интерфейсов подключения.

Все эти функции имеют решающее значение для любой материнской платы. Точки крепления держат материнскую плату вдали от металлической поверхности корпуса, чтобы избежать короткого замыкания. Панель ввода/вывода и позволяет получить доступ к задним портам Вашего ПК для дисплеев, аудио и USB. Затем у Вас есть разъемы питания и все остальные точки интерфейса, которые должны находиться в предсказуемых местах, чтобы помочь сборщикам систем.

Однако не всем нужна материнская плата размера ATX, особенно если целью является создание чего-то более компактного. MicroATX платы, которые имеют размер всего 9,6 дюйма на 9,6 дюйма. Как и у более крупных материнских плат ATX, стандарт определяет, какими должны быть все критические точки.

Наконец, Mini-ITX, разработанный Via Technologies в 2001 году, является самым маленьким из них, его размеры составляют всего 6,7 дюйма на 6,7 дюйма.

Материнские платы ATX имеют наибольшую расширяемость. У них обычно есть шесть (или меньше) слотов PCIe для таких вещей, как графика, звук и сетевые карты. Однако существуют платы Extended ATX (или EATX), которые имеют семь слотов PCIe, но они предназначены для энтузиастов и серверов и выходят за рамки этой статьи.

MicroATX может иметь до четырех слотов PCIe, а Mini-ITX — только один для видеокарты.

ОЗУ также ограничено на Mini-ITX. В нем предусмотрено всего два слота против четырех на платах ATX или MicroATX. Это не означает, что платы Mini-ITX не могут иметь достаточный объем ОЗУ. Например, если Вам нужно 32 ГБ оперативной памяти, Вы просто устанавливаете на нее два модуля по 16 ГБ, тогда как на двух других материнских платах Вы устанавливаете модули по 8 ГБ.

Определитесь с используемой вами оперативкой

Материнские платы даже под один и тот же сокет могут поддерживать разные типы оперативной памяти

Поэтому перед покупкой такой платы важно убедиться с какой ОЗУ она совместима — DDR4 или DDR5. Ко всему прочему, она может иметь ограничения на частоту работы оперативки, возможность ее разгона и предлагать разное число слотов под ОЗУ

Все это обычно указывается в характеристиках платы на сайтах производителя и магазина — вам остается сопоставить данные с характеристиками имеющейся у вас оперативки или купить новый набор памяти, совместимый с материнской платой.
