Разъём cha fan на материнской плате

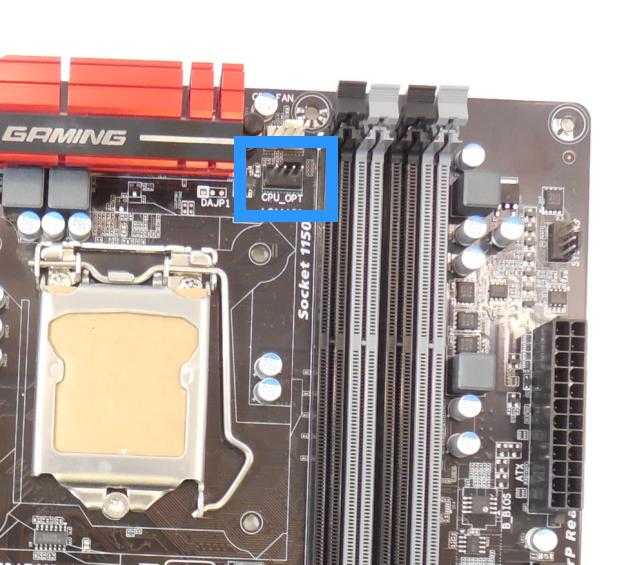

Внешний вид CPU_OPT

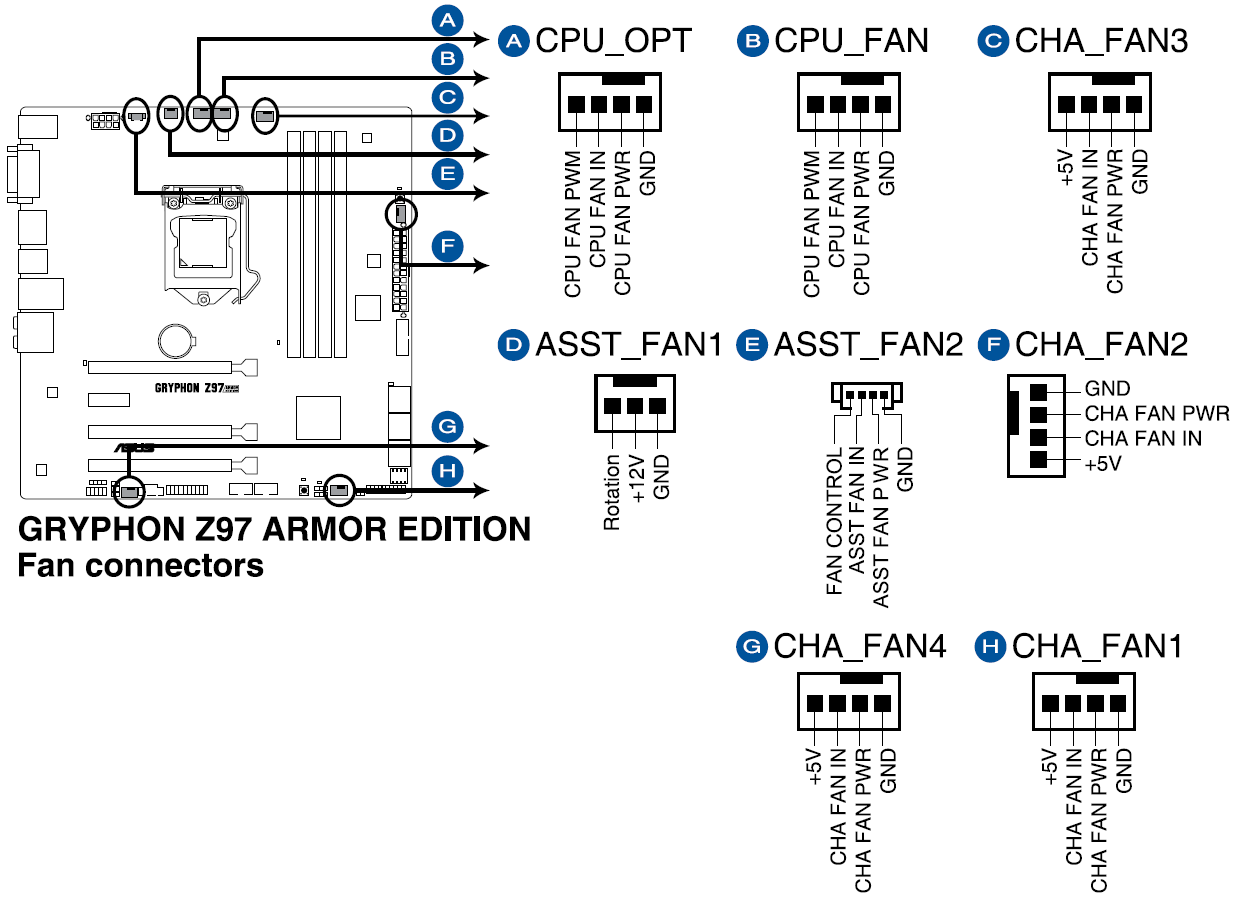

Пример штекера на материнской плате Asus Maximus VII Ranger:

Пример на Gigabyte GA-Z97MX-Gaming 5:

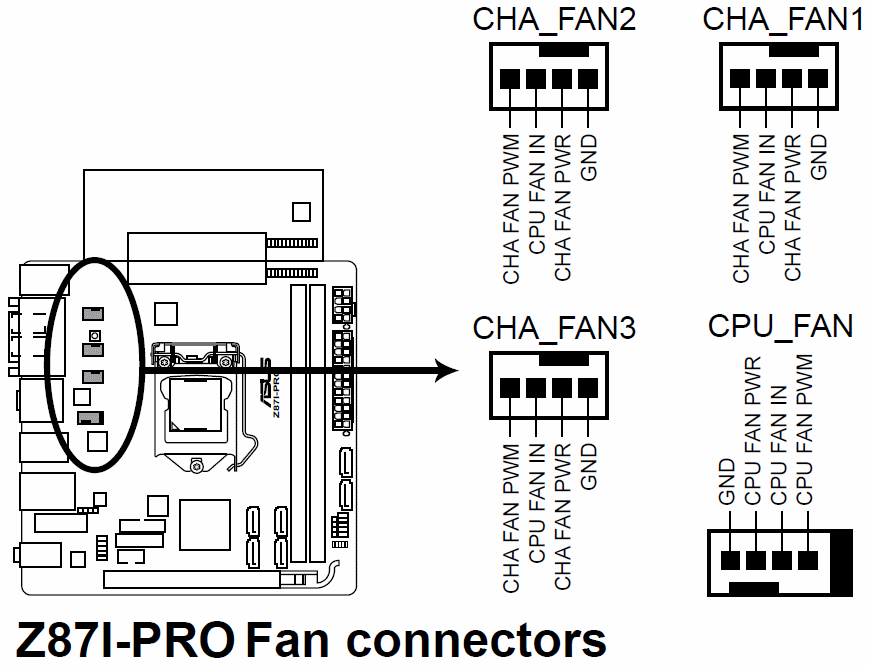

При отсутствии CPU_OPT допускается использование CHA_FAN2. Однако учтите, CHA_FAN2 предназначен для корпусного вентилятора.

Важно. Вентиляторы с четырехконтактым подключением поддерживают PWM-управление (Pulse-width modulation — Широтно-импульсная модуляция), с трехконтактным — управление по напряжению

CPU_FAN может поддерживать оба типа. Новые материнки способны самостоятельно определять тип подключения.

Количество об/м регулируется в биосе, либо программно. Например для материнских плат Асус существуют утилиты Fan Xpert, Thermal Radar.

Вместо фирменных утилит для настройки оборотов/режимов работы надежнее использовать UEFI BIOS.

На материнке может располагаться четырехпиновый разъем High Amp Fan — необходим для подключения вентиляторов с током до 3 А.

Внешний вид CPU_OPT

Пример штекера на материнской плате Asus Maximus VII Ranger:

Пример на Gigabyte GA-Z97MX-Gaming 5:

CPU_FAN может поддерживать оба типа. Новые материнки способны самостоятельно определять тип подключения.

Вместо фирменных утилит для настройки оборотов/режимов работы надежнее использовать UEFI BIOS.

What are the differences between CPU OPT vs CPU FAN?

There are a few differences between the two. As stated earlier, it is mandatory to have a fan connected to the CPU FAN header. On CPU OPT, it’s totally optional to have something there and your computer will turn on as normal.

Source: tookapic/Pixabay

The second difference also mentioned earlier, is how your computer reacts. Your computer will not boot if there isn’t a fan connected to the CPU FAN. It also shut down if the machine detects high temperatures.

Expert tip:

When should I use CPU OPT and when should I use CPU FAN?

When it comes to the CPU FAN, it’s not a matter of whether you should or shouldn’t connect a cooling fan there. You must connect something to the CPU FAN header in order for your computer to boot.

CPU OPT can be used if you want that extra cooling system, but most of the time, it’s really necessary. A single cooling fan is enough to get the job done on most computers.

Source: Dave Morgan/Pexels

But if you plan on overclocking your computer or pushing its hardware, then it’s recommended that you do get an additional fan.

How many fans do you need for one header?

You just need one. You can connect multiple fans to one header using a fan splitter cable, but you have to be careful to not connect too many.

Too many fans on one header can exceed the amp limit on a motherboard which can damage it. We recommend checking what the amp limit is on your motherboard.

CPU OPT vs CPU fan vs AIO pump

AIO stands for All In One and it refers to a liquid cooling system that’s easy to install. All you have to do is plug it into a header and it’ll work, but the question is which one?

Source: Nathan B. Caldeira/Pexels

It’s best to connect an AIO pump to the CPU OPT header and connect a fan to the CPU FAN. That way if it fails, you still have a fan working for you. Plus as stated earlier, connecting an AIO pump may exceed the amp limit on CPU FAN.

Feel free to leave a comment below if you have any questions on other pieces of hardware or if you have some that you recommend. Also, feel free to leave comments about guides you’d like to see or information on other computer parts.

Still having issues? Fix them with this tool:

Кулер для процессора с двумя вентиляторами

Для многих не секрет, что чем дороже и производительнее процессор, тем больше он потребляет энергии, а чем больше он потребляет энергии, тем сильнее он нагревается. Так вот для некоторых топовых процессоров, которые к тому же еще и разгоняют, нужны производительные системы охлаждения. Одна из таких систем — это башенный тип с двумя вентиляторами.

Система охлаждения процессора с двумя вентиляторами

Некоторые уже догадались для чего нужен cpu_opt. Совершенно верно — для подключения второго вентилятора двухвентиляторного кулера процессора. OPT в названии разъема расшифровывается как optional. То есть если опционально есть второй вентилятор для охлаждения процессора, то он подключается именно к cpu_opt.

На основании всего вышесказанного может возникнуть вопрос: куда подключать второй вентилятор, если этого разъема нет?! Ответ прост — на разъем обычного корпусного вентилятора cha_fan, который присутствует как минимум в единственном экземпляре даже на самой дешевой плате.

Как подключить вентилятор к материнской плате

К сожалению, работа любой электроники сопровождается выделением тепла. От этого никуда не деться, закон Ома никто не отменял, и ток, протекая по различным электронным устройствам, вызывает их нагрев. В силу конструктивных особенностей современной электроники, все центральные процессоры (ЦП) требуют подключения системы охлаждения (СО) для рассеивания, выделяемого на них тепла.

Эта система состоит из радиатора, имеющего большую площадь поверхности (в десятки, а то и сотни раз больше, чем поверхность кристалла ЦП) и специального вентилятора, обдувающего эту поверхность для ускорения теплообмена. Другое название такого вентилятора – кулер. Иногда кулером называют СО целиком, но это не совсем корректно. Рассмотрим, как подключить кулер к материнской плате (МП).

Установка кулера

Как правило, СО представляет собой единую конструкцию. Действительно, по отдельности каждый её элемент абсолютно бесполезен: радиатор не сможет обеспечить достаточную скорость теплообмена, а вентилятор, разработанный под конкретную систему охлаждения трудно применить где-то ещё.

Установка СО на ЦП осуществляется при помощи специальных клипс, предназначенных для того или иного типа сокета.

После того, как установлены ЦП и соответствующая ему СО, последнюю необходимо подключить к питанию. Обычно, разъём питания системы охлаждения располагается на материнской плате, но здесь есть определённый неприятный момент.

Дело в том, что таких разъёмов на МП может быть несколько. Они абсолютно идентичны (состоят из четырёх контактов и имеют ключ для корректности подключения), однако, нас интересует только тот, который предназначается для процессора.

Как же определить, к какому из разъёмов питания необходимо осуществить подключение вентилятора процессора? Всё очень просто: он всегда подписан на подложке МП. Он может называться так: СPU-fan, CPU-cool и т.д. Основное здесь – наличие аббревиатуры CPU (центральный процессор).

Как подключить дополнительные вентиляторы к материнской плате

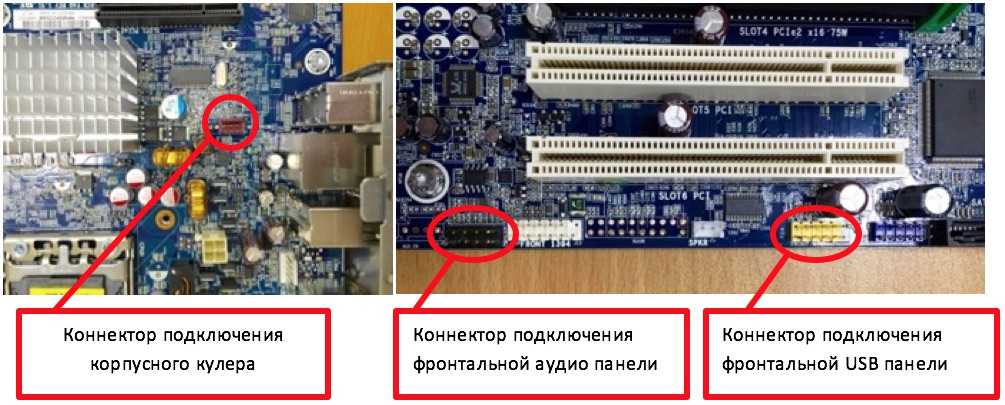

В некоторых случаях для компьютера потребуется дополнительная вентиляция. Это может быть связано с повышенной температурой внутри системного блока. Чтобы улучшить охлаждение системного блока, на материнской плате предусмотрено наличие дополнительных разъемов для подключения кабелей нескольких дополнительных кулеров.

Обычно, такие вентиляторы устанавливаются на передней и задней панели системника и работают для создания потока воздуха, направленного определённым образом. При этом, устройство на задней стенке воздух выдувает, а на передней – втягивает. Таким образом, создаётся приток свежего холодного воздуха и отток «отработанного» тёплого.

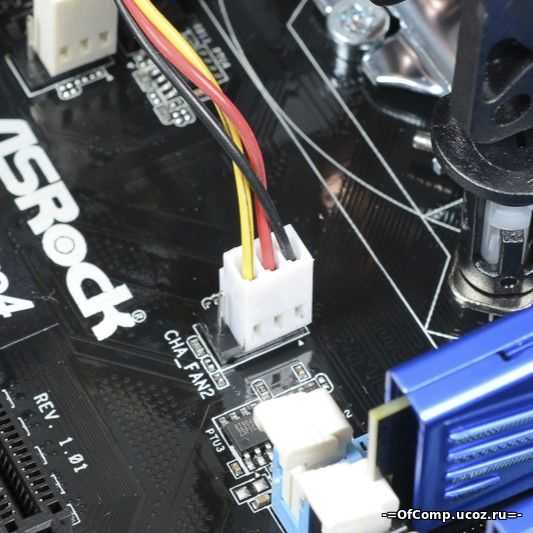

Подключение этих устройств осуществляется при помощи оставшихся разъёмов питания на МП. На них может отсутствовать возможность регулирования частоты вращения, но она, собственно, и не нужна. Такие кулеры работают на стандартных частотах вращения 1000, 1200 или 1500 оборотов в минуту.

Разъёмы для подключения также подписаны на подложке материнки. Обычно, они называются System-fan, Chassis-fan, Front-fan и т.д.

Некоторые МП имеют функционал по управлению частотой этих кулеров. Однако, пользователи традиционно, ставят их частоту вращения на минимально допустимое значение. Эффективность работы системы дополнительного вентилирования что на высоких оборотах, что на низких, практически одинаковая, но уровень шума существенно ниже.

Кулер для процессора с двумя вентиляторами

Система охлаждения процессора с двумя вентиляторами

Are CPU FAN and CPU OPT the same?

No, but they are similar in function. CPU FAN is the header where the main cooling fan will go, some may call this the heatsink. Without a cooling fan attached to the CPU, your computer will not boot.

It’s crucial that your computer stays at an optimal temperature because overheating can cause damage to the machine. In fact, if someone managed to turn your computer on without a cooling fan, it will shut down automatically if it detects high temperatures.

Source: Joseph Greve/Unsplash

CPU OPT stands for CPU Optional. As the name suggests, it’s an optional header for a second heatsink. This could be a second fan or a liquid cooling system.

Either way, it’s not necessary to connect something there. Your computer will still boot up as normal and won’t shut down if it detects something wrong with the optional heatsink.

2 ответа

Он обозначает вентилятор с высокой силой тока. На плате должен быть заголовок (контакты) для подключения нескольких вентиляторов или вентиляторов с более высоким током. Вентиляторы H-Amp обычно имеют лучшее охлаждение.

Ручная настройка этой платы позволит вам установить точки измерения и минимальные / максимальные температуры и т. д.

Поиск «High AMP» на этой странице Asus: Ссылка

Это H igh AMP подключить заголовок для вентилятора на материнских платах Asus, который может обеспечить до 3 А для мощных вентиляторов.

На некоторых моделях материнских плат (обычно более дорогих), при осмотре пространства возле процессорного разъема можно обнаружить разъем, который подписан как cpu_opt. При этом также присутствует стандартный cpu_fan. Визуально они выглядят одинаково: стандартный четырехконтактный разъем подключения вентилятора.

CPU_FAN и CPU_OPT на материнской плате

Для чего же служит cpu_opt и в каких ситуациях его нужно использовать вы узнаете из данной статьи.

What is a CPU FAN header?

The CPU_FAN header (as labeled on your motherboard) is the primary header on a motherboard.

As the name suggests, the CPU FAN header is the header your motherboard wants you to connect your CPU fan to, but why? Despite this, it’s not all that important you follow this rule, you do still need to plug in your CPU fan you just don’t have to do it there.

The only real distinguishing feature between the CPU fan header and the other fan headers is that the CPU fan has an inbuilt failsafe to protect your CPU from damage, if there’s no fan plugged into the CPU fan header then the computer will not boot. Instead, your PC will throw an error after POST, the error will read something like this:

“CPU fan error!”

Similarly, if your PC is already running when the connection to the CPU fan header is severed either by fault or intentionally, the PC will shut itself down.

Almost all CPU FAN headers are 4-pin, meaning that the speed of the fan can be controlled by the BIOS, Operating System, or desktop software suite. This means the computer has full control of the fan and can ramp up the speed automatically when the PC detects the CPU getting a little toasty.

Часто задаваемые вопросы подключении вентиляторов

Все ли вентиляторы совместимы со всеми материнскими платами?

Как правило, да. Подавляющее большинство потребительских вентиляторов совместимы с подавляющим большинством потребительских материнских плат.

Если у вас есть компьютерный вентилятор и материнская плата с разъёмом для вентилятора, вероятность того, что они будут работать вместе, составляет почти 99%.

Однако это не означает, что вы получите всю функциональность – в 3-контактном разъёме нет функций ШИМ, – но он все равно будет работать.

Можно ли подключить 4-контактный вентилятор к 3-контактному разъёму? И наоборот?

Да! 4- и 3-контактные разъёмы вентиляторов совместимы друг с другом.

Единственная проблема, с которой вы столкнётесь, – это подключение 4-контактного вентилятора к 3-контактному разъёму.

4-контактный вентилятор, подключенный к 3-контактному разъёму, и 3-контактный вентилятор, подключенный к 4-контактному разъёму

Вы также не сможете использовать функцию ШИМ 4-контактного вентилятора, поэтому у вас будет меньше контроля над скоростью вращения вентилятора.

Достаточно ли одного вентилятора для ПК?

Это полностью зависит от ПК.

Это гигантская машина с самыми современными компонентами, созданная для выполнения ресурсоемких задач, таких как рендеринг, игры, работа с искусственным интеллектом и тому подобное?

Тогда нет, одного вентилятора для такого ПК будет недостаточно, если только он не стоит на открытом воздухе без корпуса – хотя даже в этом случае ему все равно понадобится хороший процессорный кулер.

Но, если ваш ПК – это что-то простое, предназначенное для умеренного потребления мультимедиа, просмотра веб-страниц и других менее ресурсоемких задач, то одного вентилятора будет достаточно.

Поставляются ли материнские платы с разветвителями/концентраторами вентиляторов?

Некоторые делают, некоторые нет.

Как правило, более дорогие материнские платы добавляют разветвители или концентраторы вентиляторов в качестве небольшой дополнительной вещи, чтобы создать более заманчивое предложение.

Но, большинство материнских плат не имеют разветвителей или концентраторов вентиляторов.

Безопасно ли использовать разветвитель или концентратор вентиляторов?

Да. Если что-то не так с самим разветвителем / концентратором вентиляторов, практически нет шансов, что он что-либо разрушит.

Однако, когда речь идёт конкретно о разветвителях вентиляторов, есть небольшая оговорка: не следует подключать более 3 вентиляторов к одному разъёму вентилятора на материнской плате с помощью разветвителя – при условии, что он также не подключен к разъёму Molex или SATA для получения дополнительной мощности.

Это связано с тем, что большинство разъёмов для вентиляторов могут выдавать только 1А (ампер) мощности, а для работы большинства вентиляторов требуется около 0,20-0,35 ампер.

Если вы подключите более 3 вентиляторов, которые потребляют больше энергии, чем может выдержать разъём, вы рискуете сжечь разъём вентилятора и серьёзно повредить материнскую плату.

Надеюсь, это объяснило всё, что вам нужно знать о том, куда подключать все вентиляторы.

Немного озадачивает то, что мы до сих пор не придумали более простой и стандартный способ управления вентиляторами и соединениями вентиляторов, учитывая, насколько запутанным может быть текущий метод, но всё же.

Это не так сложно, если вы не торопитесь и дважды проверяете, что подключаете к правильному разъёму.

Шифры – это просто

CPU Fan, CPU Opt, Pump Fan

Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.

Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.

CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:

1-й контакт соответствует черному проводу вентилятора – это земля или минус источника питания.
2-й контакт соответствует желтому или красному проводу – это плюс источника питания 12 V. На некоторых моделях материнских плат на этот пин подается 5V.
3-й контакт соответствует зеленому или желтому проводу – это вывод тахометра, который измеряет скорость вращения вентилятора.
На 4-й контакт, соответствующий синему проводу, приходит управляющий сигнал ШИМ-контроллера, который регулирует скорость вращения кулера в зависимости от нагрева процессора.

На некоторых старых материнских платах CPU Fan имеет 3 контакта:

1-й – земля или минус источника питания.
2-й – плюс источника питания 12 V/5 V.
3-й – датчик тахометра.

Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.

Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.

Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.

Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.

Sys Fan

Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.

Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.

Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.

Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.

Cha Fan

Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.

Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.

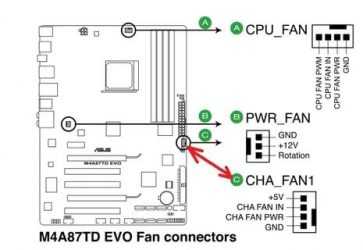

Pwr Fan

Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.

Необязательные разъемы

AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.

H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.

W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.

M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.

ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.

EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.

Внешний вид CPU_OPT

Пример штекера на материнской плате Asus Maximus VII Ranger:

Пример на Gigabyte GA-Z97MX-Gaming 5:

CPU_FAN может поддерживать оба типа. Новые материнки способны самостоятельно определять тип подключения.

Вместо фирменных утилит для настройки оборотов/режимов работы надежнее использовать UEFI BIOS.

Вывод

CPU_OPT является разъемом для подключения второго вентилятора на системе охлаждения процессора, если таковой имеется. Если же у вас стандартный кулер с одним вентилятором, то он подключается к разъему CPU_FAN, а CPU_OPT при этом остается незадействованным.

В общем, чистил системник от пыли и наткнулся на разъем cpu_opt. Как я понял, к нему подключается кулер под проц, т. к. он стоит рядом с cpu_fan. На проце у меня стоит водяное охлаждение (liqtech 240), а там два кулера, радиатор и помпа. Оба кулера подключаются в один 4-х пиновый разъем, помпа подкючается в 3-ех пиновый. Кулеры я подключил в обычный sys_fan, а помпу в cpu_fan. Всё работает как надо и проблем нет, но всё-таки интересно, зачем же тогда нужен cpu_opt и чем он отличается от обычного sys_fan?

Внешний вид CPU_OPT

Внешний вид CPU_OPT

What are the differences between CPU OPT vs CPU FAN?

When should I use CPU OPT and when should I use CPU FAN?

How many fans do you need for one header?

CPU OPT vs CPU fan vs AIO pump

Кулер для процессора с двумя вентиляторами

Как подключить вентилятор к материнской плате

Установка кулера

Как подключить дополнительные вентиляторы к материнской плате

Кулер для процессора с двумя вентиляторами

Are CPU FAN and CPU OPT the same?

2 ответа

What is a CPU FAN header?

Часто задаваемые вопросы подключении вентиляторов

Все ли вентиляторы совместимы со всеми материнскими платами?

Можно ли подключить 4-контактный вентилятор к 3-контактному разъёму? И наоборот?

Достаточно ли одного вентилятора для ПК?

Поставляются ли материнские платы с разветвителями/концентраторами вентиляторов?

Безопасно ли использовать разветвитель или концентратор вентиляторов?

Шифры – это просто

CPU Fan, CPU Opt, Pump Fan

Sys Fan

Cha Fan

Pwr Fan

Необязательные разъемы

Внешний вид CPU_OPT

Вывод

Вывод
