Если вы находитесь в оптимальной позиции MIMO
Посмотрите изображение ниже, но вкратце RSRP / RSRQ являются подходящими для производительности LTE. Если доступно SINR (такое же, как SNR или S / R), его проще всего использовать для выравнивания. Используйте таблицу ниже в качестве указания. Если SNR, скажем, 13 дБ, но RSRP ниже -80 или RSRQ ниже -10, это указывает на проблему, но если они находятся в том же диапазоне, что и таблица, то проще всего использовать только SNR.
Для LTE:
RSSI не имеет отношения к LTE, но его можно рассчитать следующим образом:
RSSI — представляет всю принятую мощность, включая полезную мощность от обслуживающей соты, а также всю мощность канала и другие источники шума, и она связана с вышеуказанными параметрами с помощью следующей формулы:
RSRQ = Н * (RSRP / ПУПС)
Где N — количество блоков ресурсов для полосы измерения RSSI несущей E-UTRA.
Как правило, при комбинировании увеличенного сигнала с декоррелированными антеннами MIMO между нижней и верхней частями возможно увеличение скорости до 20 раз. Сила сигнала увеличивается только с одной антенной или двумя антеннами без большой декорреляции, что может дать увеличение скорости примерно в 10 раз.
Проверить качество сигнала Ета на смартфоне
Многие пользователи даже не представляют, как посмотреть уровень сигнала yota. Этот параметр необходимо время от времени проверять, чтобы не допустить проседания. Проще всего узнать скорость передачи данных через индикатор на главном экране – максимальное количество черточек говорит о хорошем интернет-соединении. Если же вы используете мобильные данные, то качество передачи данных отображается буквами:
- G – плохое качество связи, она не пригодна к использованию.
- Е – скорость, в два раза быстрее G.
- H/3G – высокое качество связи.
- H+ – высокоскоростное соединение.
- LTE – максимально возможная скорость передачи данных.
Если вам необходимо получить точную скорость соединения, можете зайти на специальные сайты. Существует множество сервисов, позволяющих узнать, как быстро происходит передача данных. Сам оператор предлагает собственный ресурс, которым может воспользоваться каждый абонент. Данный метод проверки идеально подходит не только для смартфонов, но и модемов, планшетов и роутеров.
Чем выше антенна, тем лучше сигнал?
Когда вы находитесь далеко от мобильной базовой станции, высота определенно имеет значение. В случае, когда вы находитесь рядом с базовой станцией, но у вас нет прямой видимости из-за препятствий, например зданий. Гораздо важнее найти оптимальную позицию, можно установить усилитель сигнала 4g на небольшой высоте, выбрав место где сигналу не препятствуют здания или установить на большую высоту, но перед преградой, то в первом случаи сигнал 4g будет значительно лучше.
Используйте модем или просто свой мобильный телефон с приложением или хотя бы с использованием той же сети LTE и проверьте «общий» уровень сигнала в возможных местах установки. Выберите 4 или 5 мест — не пропускайте те, которые «кажутся» неправильными, как противоположная сторона здания от базовой станции. Если возможно, проверьте одну «самую высокую» позицию с наименьшим количеством препятствий в любом направлении от вашего собственного здания. Это, вероятно и будет лучшим местом, но не всегда так.
Если антенна находится вне досягаемости (на крыше и т. Д.), Лучше всего иметь двух человек во время этого процесса. Один для перемещения антенны и один для проверки уровня сигнала на маршрутизаторе. Если вы работаете самостоятельно, вы также можете подключиться к модему с помощью телефона — (если доступно). Затем используйте браузер телефона, чтобы получить уровень сигнала модема, перейдя на экран настройки модема. Поверните антенну примерно на 45 градусов и дождитесь стабилизации сигнала на каждом шаге.

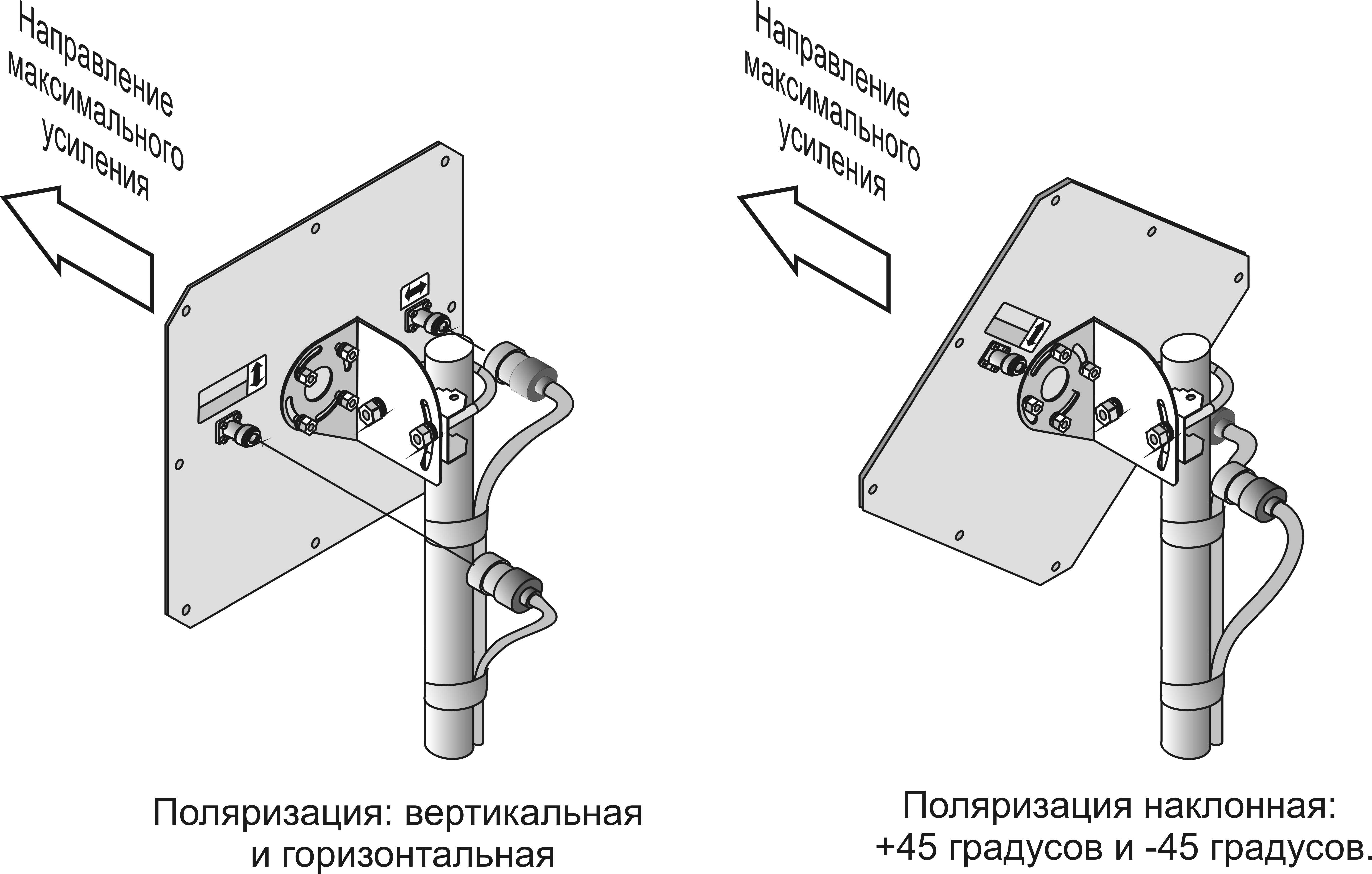

Тестируйте поворот антенны 4g на 360 градусов, — LTE использует MIMO, и отражения от неожиданных направлений могут реально увеличить скорость. Найдите один «лучший угол», по крайней мере на 90 градусов от того места, где вы также получаете хороший сигнал.
Далее подключитесь к модему с помощью компьютера. Запустите тест скорости под лучшим углом направления. Кроме того, попробуйте «второй угол» и т.д, так как наивысшая мощность сигнала не обязательно означает лучшую производительность MIMO.
Процесс довольно трудоемкий, но без этого не обойтись, если вы действительно хотите получить хороший сигнал, а также можно обратится к профессионалам по установке 4G антенн здесь.
Измерение уровня сотового сигнала на Iphone
Обычно пользователям для определения уровня принимаемого сотового сигнала хватает простого индикатора из нескольких полосок, расположенного в строке состояния.
Как измерить уровень сигнала и частоту сотовой связи при помощи смартфона
Но говорить об информативности такого инструмента не приходится. Если есть желание узнать реальную силу сигнала, то на помощь придет скрытое системное приложение iPhone Field Test.
Для определения этих необходимо в режиме набора номера ввести код*3001#12345#* и нажать кнопку вызов.
В приложении Field Test много пунктов, и они не все интуитивно понятны. Это и логично – меню предназначено не для обычных пользователей, а для инженеров сервиса.
Начните с выбора пункта LTE в «Главном меню» (Main Menu). Для измерения уровня сигнала в сетях 3G тоже необходимо выбрать раздел LTE.
Затем надо перейти в раздел Serving Cell Mass.
В нем будут находиться измерения параметров связи с той ячейкой сети, к которой вы в настоящий момент подключены. Переход в это меню приведет к появлению страницы с данными. Можно заметить, что значения параметров меняются каждые несколько секунд, обновляясь. Нам потребуется строка rsrp0. Речь идет о Reference Signal Received Power, мощности принятых пилотных сигналов от ближайшей вышки.
Но смартфон может оказаться подключенным и к вторичной, дополнительной станции. Тогда мощность сигнала будет отображена в разделе rsrp1.
Значение этого параметра должно быть отрицательным, в диапазоне от-40 до -140. Чем ближе оно к верхней границе (-40), тем сильнее сигнал приема. Близкое к -140 значение говорит о слабом сигнале. Значения от -40 до -80 говорят об уверенном приеме и отсутствии проблем со связью. Показатель ниже -120 должен вызывать тревогу. Пользователь может столкнуться с перебоями в связи и с низкой скоростью передачи данных.
| Стандарт и частота | Частота (Band) | Значок сети на телефоне | Принятые обозначения
(другие названия) |
Соответствие ARFCN, UARFCN
или EARFСN диапазонам |
| GSM 900 (2G) | 900 МГц (Band | E, G, нет значка | GSM900, EGSM900, Band 8 | 0.. 124 |
| GSM 1800 (2G) | 1800 МГц (Band 3) | E, G, нет значка | 512.. 885 | |
| UMTS 900 (3G) | 900 МГц (Band | 3G, E | UMTS900, Band 8, Band 1 (900P) | 2937.. 2712 |
| UMTS 2100 (3G) | 2100 МГц (Band 1) | 3G, H, H+ | Band 1, UMTS2100, WCDMA2100 | 10562.. 10838 |
| LTE-800 (4G) | 800 МГц (Band 20) | 4G, LTE | 800MHz, Band 20 | 6150.. 6449 |
| LTE 1800 (4G) | 1800 МГц (Band 3) | 4G, LTE | 1200.. 1949 | |
| LTE 2600 FDD (4G) | 2600 МГц (Band 7) | 4G, LTE | LTE2600, Band 7 | 2750.. 3449 |
| LTE 2600 TDD (4G) | 2600 МГц (Band 38) | 4G, LTE | Band 38 | 37750.. 38249 |
Самостоятельная установка 3G CDMA антенны Интертелеком
Берем отвертку, нож, антенну, кабель и идем туда, где мы будем ставить нашу антенну. Как я уже писал, я установил на чердаке. Эти антенны вроде как рассчитаны для установки под открытым небом. Но вы сами понимаете, что так она выйдет из строя намного быстрее. Да и еще будет торчать на глазах. А установка на чердаке у меня не вызвала никаких проблем. Я имею введу, что скорость и сигнал не ниже. Так зачем устанавливать ее под дождем, солнцем и ветрами.
Откручиваем пластмассовую крышку на антенне, зачищаем один конец кабеля, вставляем его в антенну и зажимаем. Главное, внимательно смотрите, что бы центральный проводник не торкался до экрана. Должно получится примерно так:
Закручиваем крышку на самой антенне и фиксируем ее примерно в том положении, в котором она у вас будет висеть. Пока ее сильно не закрепляйте. Если вы знаете в каком примерно направлении находится базовая станция вашего оператора (в моем случае Интертелеком) , то установите антенну в этом направлении. Если вы устанавливаете ее в селе, то пробуйте установить в направлении районного центра, или ближайшего большого города. Скорее всего, базовая станция где-то там.
Примерно зафиксировали антенну, и прокладываем кабель к модему. Как это сделать, нужно уже смотреть по ситуации. Как правило, выпускают кабель на двор и прокладывают его через окно. Я поступил иначе: у меня на веранде потолок из вагонки, и я сделал небольшое отверстие в углу, через которое и проложил кабель.
Значит прокладываем кабель к модему. Зачищаем второй конец кабеля и накручиваем на него коннектор, о котором я писал выше. Выглядит это примерно вот так:
У меня сам коннектор немного больше самого кабеля (он от телевизионного кабеля, а тот более толстый) , но ничего, все работает, нужно будет поменять. Дальше берем наш переходник от модема и прикручиваем его к коннектору:

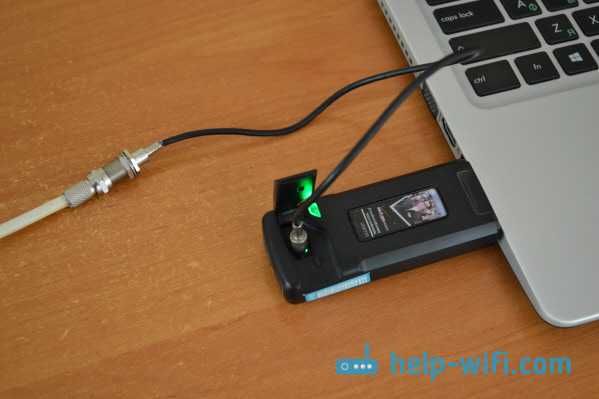

Дальше переходник подключаем к модему а модем к компьютеру.
Вот и все, установка антенны закончена. Подключайтесь к интернету и можете проверять скорость. Вы наверное спросили бы, почему мы хорошенько не зафиксировали антенну. Да, я помню, мы еще попробуем ее настроить.
Настройка 3G CDMA антенны на максимальный прием и скорость
Антенну то мы установили, но что если она ничего не дала в плане улучшения сигнала, или может сигнал вообще пропал, если мы где-то плохо зачистили кабель. Я советую обязательно провести еще настройку антенны. Возможно, ее нужно повернуть в другую сторону, или поднять повыше.
Сделать это совсем не сложно, я подробно об этом писал в стать о настройке модема (антенны) по программе AxesstelPst EvDO BSNL. Устанавливаем программу, настраиваем и смотрим какой у нас сигнал. Можете отключить антенну от модема и посмотреть как поменяются параметры в программе AxesstelPst EvDO BSNL. У меня вот такие параметры:
Что бы настроить установленную нами антенну, скорее всего понадобиться два человека: одному нужно следить за показателями в программе AxesstelPst EvDO BSNL, а другому перемещать антенну. Постарайтесь найти максимальный уровень сигнала. Когда такой будет найден, надежно зафиксируйте антенну.
На этом установку и настройку можно считать законченной. Думаю, что у вас все получилось.
Какой прирост в скорости работы интернета может дать антенна?
Еще в начале статьи я писал, что покажу скриншоты проверки скорости интернета Интертелеком до установки антенны и после. Хотя, у меня не максимальный уровень сигнала, он у меня достаточный. Нужно наверное устанавливать более мощную антенну. 14db для меня маловато.
Скорость без антенны (модем под потолком) :
Скорость с установленной антенной:
Вот такие результаты. Вроде бы неплохо, но можно добиться лучших результатов, нужна более мощная антенна.
Источник
Самостоятельная установка 3G CDMA антенны Интертелеком
Берем отвертку, нож, антенну, кабель и идем туда, где мы будем ставить нашу антенну. Как я уже писал, я установил на чердаке. Эти антенны вроде как рассчитаны для установки под открытым небом. Но вы сами понимаете, что так она выйдет из строя намного быстрее. Да и еще будет торчать на глазах. А установка на чердаке у меня не вызвала никаких проблем. Я имею введу, что скорость и сигнал не ниже. Так зачем устанавливать ее под дождем, солнцем и ветрами.
Откручиваем пластмассовую крышку на антенне, зачищаем один конец кабеля, вставляем его в антенну и зажимаем. Главное, внимательно смотрите, что бы центральный проводник не торкался до экрана. Должно получится примерно так:
Закручиваем крышку на самой антенне и фиксируем ее примерно в том положении, в котором она у вас будет висеть. Пока ее сильно не закрепляйте. Если вы знаете в каком примерно направлении находится базовая станция вашего оператора (в моем случае Интертелеком), то установите антенну в этом направлении. Если вы устанавливаете ее в селе, то пробуйте установить в направлении районного центра, или ближайшего большого города. Скорее всего, базовая станция где-то там.
Примерно зафиксировали антенну, и прокладываем кабель к модему. Как это сделать, нужно уже смотреть по ситуации. Как правило, выпускают кабель на двор и прокладывают его через окно. Я поступил иначе: у меня на веранде потолок из вагонки, и я сделал небольшое отверстие в углу, через которое и проложил кабель.
Значит прокладываем кабель к модему. Зачищаем второй конец кабеля и накручиваем на него коннектор, о котором я писал выше. Выглядит это примерно вот так:
У меня сам коннектор немного больше самого кабеля (он от телевизионного кабеля, а тот более толстый), но ничего, все работает, нужно будет поменять. Дальше берем наш переходник от модема и прикручиваем его к коннектору:
Дальше переходник подключаем к модему а модем к компьютеру.
Вот и все, установка антенны закончена. Подключайтесь к интернету и можете проверять скорость. Вы наверное спросили бы, почему мы хорошенько не зафиксировали антенну. Да, я помню, мы еще попробуем ее настроить.
Настройка 3G CDMA антенны на максимальный прием и скорость
Антенну то мы установили, но что если она ничего не дала в плане улучшения сигнала, или может сигнал вообще пропал, если мы где-то плохо зачистили кабель. Я советую обязательно провести еще настройку антенны. Возможно, ее нужно повернуть в другую сторону, или поднять повыше.
Сделать это совсем не сложно, я подробно об этом писал в стать о настройке модема (антенны) по программе AxesstelPst EvDO BSNL. Устанавливаем программу, настраиваем и смотрим какой у нас сигнал. Можете отключить антенну от модема и посмотреть как поменяются параметры в программе AxesstelPst EvDO BSNL. У меня вот такие параметры:
Напомню: параметр DRC Requested должен быть как-можно выше, и стабильнее. В идеале — 3.072 Mbps. А параметры RX1, RX2 и Ec/Io должны быть как можно ниже. Чем они ниже, тем лучше. Цифры, которые вы видите у меня, это примерно достаточный уровень сети.
Что бы настроить установленную нами антенну, скорее всего понадобиться два человека: одному нужно следить за показателями в программе AxesstelPst EvDO BSNL, а другому перемещать антенну. Постарайтесь найти максимальный уровень сигнала. Когда такой будет найден, надежно зафиксируйте антенну.
На этом установку и настройку можно считать законченной. Думаю, что у вас все получилось.
Какой прирост в скорости работы интернета может дать антенна?
Еще в начале статьи я писал, что покажу скриншоты проверки скорости интернета Интертелеком до установки антенны и после. Хотя, у меня не максимальный уровень сигнала, он у меня достаточный. Нужно наверное устанавливать более мощную антенну. 14db для меня маловато.
Скорость без антенны (модем под потолком):
Скорость с установленной антенной:
Вот такие результаты. Вроде бы неплохо, но можно добиться лучших результатов, нужна более мощная антенна.
Друзья, еще один очень важный совет. Вы когда подключите к модему антенну (переходник), этот самый переходник лучше всего примотать к модему изолентой, или скотчем. Дело в том, что сам разъем под антенну на модеме очень нежный, и очень легко ломается. Я уже на одном модеме (Huawei EC 306) сломал. Пришлось самому разбирать и паять. А если примотать кабель переходника к корпусу модема, то сам разъем не будет все время двигаться, и не обломается. Мне это сразу советовали в магазине в офисе Интертелеком. Я почему-то не послушал.
104
69481
Сергей
Настройка интернета 3G/4G
Какой сигнал SINR RSRP Yota должен быть
Ниже рассмотрим параметры для интернета Йота 4G (LTE). Качество сигнала (параметр SINR/RSRP) составляет 12 дБ. Это среднее значение мощности. Если сказать простыми словами, то речь идет об абсолютном уровне сигнала передатчика с базовой станции. Сигнал SINR RSRP принято измерять в дБм. Если значение этого параметра составляется -120 дБм и менее, то сигнал LTE не будет стабильным и мощным. Показатель SINR обозначает соотношение сигналов и шумов в канале приема. Если его значение составит ноль дБ, то уровень сигнала равняется уровню шумов. А если значение положительное, то сигнал выше, чем шумы. Если же показатель отрицательный, значит, сигнал ниже, чем шум. В подобной ситуации прибор все равно будет принимать сигналы, но качество приема будет низким. Следует понимать, что в условиях города, где большое число разнообразных помех, параметр SINR гораздо важнее, чем RSRP.
Для нормального и даже идеального приема значения должны быть следующими:
- Если SINR составляет более двадцати, это идеальный вариант. Но добиться такого уровня нереально.
- От нуля до 12 – удовлетворительный уровень.
- Менее нуля – соединение совсем плохое, пользоваться интернетом невозможно.
- RSRP -75 и меньше — превосходная слышимость, достичь такого параметра также невозможно.
- RSRP от -90 до -95 — средний показатель.
- RSRP от -95 и более – низкое качество.
Sml 282 hd base прошивка альтернативная
Установка 3G/4G антенны
Существует три варианта установки интернет антенны:
- мачта на крыше;
- стена дома;
- отдельная вышка.
Мачта на крыши
Стойку делают из металлической трубы, предварительно обработав антикоррозионным составом или краской для наружных работ. Антенну крепят такую, чтобы её парусность не стала угрозой сноса при сильном ветре. Кабелем обвивают трубку, закрепляя его через 200-300 мм пластиковыми хомутами.
Стена дома
К бетону и кирпичу опорный кронштейн крепят дюбелями, используя перфоратор. На деревянной стене опору привинчивают шурупами или крепят сквозными шпильками.
Отдельная вышка
Поставить отдельную вышку удобно на приусадебном участке. Мачту крепят тремя, четырьмя тросовыми растяжками. В зависимости от потребности вышка может достигать в высоту 20 метров.
Дополнительная информация. Высоко выступающие опоры из металла создают угрозу поражения ударом молнии. Поэтому все эти конструкции должны быть оснащены заземлением и молниеотводами.
Какой нужен кабель для 4G-антенны
Трассу кабеля от антенны до 4G модема необходимо прокладывать по наименее короткому маршруту. При длине кабеля до 10 м возможно использование обычного 75 Ом кабеля, он значительно дешевле. Если сигнал с базовой станции на месте установки антенны не плохой, то можно проложить трассу с таким же кабелем и немного большей длины. В случаях, когда необходимо добиться максимального усиления- кабель лучше использовать радиочастотный 50 Ом. Здесь Вам придется потратиться на кабельную сборку из кабеля RG -58 (более дешевый) или 5DFB. Для 75 Ом кабелей 4G антенны имеют выход под F разъем, для 50 Ом — N разъем. При выборе антенны надо учитывать и этот фактор.
В нашем разделе Вы сможете выбрать себе антенну под любой диапазон с возможностью обмена в случае, если «промахнулись» с выбором.
В статье «Андроид приложения для поиска базовых станций» Вы сможете познакомиться с другими приложениями пользующимися наибольшей популярностью по поиску базовых станций: «Карты 3G 4G WiFi связи (OpenSignal)», «Cellulailer», «Cellumap», «Network Signal Info», «Качество связи», «Cell Map», «Netmonitor», «Network Cell Info» В статье «Как работает 3G» Вы сможете получить сведения по технологии 3G, рабочих частотах, скоростях передачи данных, стандартах и подразделах
- Обновлено: 4-11-2019, 19:02
- Google Play:Открыть
- Жанр: Инструменты
- Версия: 4.19.8
- Русский язык: Да
- Требования: Android 4.0
- Просмотров: 2 124
Network Cell Info — программа-инструмент которая предоставляет пользователям массу интересных и полезных данных о качестве приёма сотовой связи, Wi-Fi и так далее в режиме реального времени. Приложение поддерживает GSM, CDMA, LTE и многие другие стандарты, отслеживание сигнала сразу с нескольких вышек, демонстрирует соты на карте, примерное расположение вышек и так далее. Подобный функционал не только отвечает на вопросы любопытствующих людей, но и с лёгкостью поможет в работе профессионалам из этой сферы деятельности. Ну дизайн и интерфейс так же оставляют только самые положительные впечатления. Что в моде: полная версия Оценок: 2 Скриншоты
Программы для смартфонов и планшетов на Android
На Андроиде программы загружаются и обновляются в смартфонах и планшетах гораздо быстрее, чем это делается через web-узел. Пользуясь программным обеспечением, можно быстро и просто настроить антенну 3G/4G.
Программы предоставляются бесплатно на сайте 4pda.ru или на платном ресурсе PlayMarket. Их можно скачать для Андроид 5 и Андроид от 6.0.1 до 4.1.2. Для определения уровня сигнала производят следующие действия:
- программу загружают в телефон или планшет;
- модем соединяют с ПК или ноутбуком;
- если приёмное устройство находится вдали от компьютера, пользуются Wi-Fi связью через роутер;
- после загрузки программы включают на интерфейсе функцию «Коннект»;
- на дисплее отобразится уровень сигнала.
Использование алюминиевых стоек
Делается с алюминиевыми стойками антенна для 3G-модема своими руками (схема показана ниже) при помощи вибратора. Для этих целей его целесообразнее подбирать стального типа. Далее, потребуется установить непосредственно диффузор. С целью изменения частотности антенны многие специалисты рекомендуют устанавливать мощные модуляторы
Монтировать их важно у передней стойки. Чтобы скрыть провода, следует воспользоваться изоляционной лентой
В процессе сборки вибратора особое внимание необходимо уделить боковым стойкам. Как правило, их устанавливают под небольшим углом
Все это необходимо для лучшего принятия сигнала. Также следует учитывать, что основы для антенны могут делать как со стальных, так и алюминиевых пластин. Непосредственно подключение модели может осуществляться через цифровые преобразователи. Найти их в магазине можно на два и на три контакта. В данном случае лучше остановиться на первом варианте.
Что нужно для установки 3G CDMA антенны, и как выбрать антенну:
Понятное дело, что нам понадобиться сама CDMA антенна. Они есть разные, отличаются в основном мощностью 27 dBi, 24 dBi, 21 dBi, 19 dBi, 14 dBi. Здесь уже нужно смотреть. Если в программе AxesstelPst EvDO BSNL вы видите что сигнал у вас очень плохой, то покупайте самую мощную антенну. В любом случае, мощность не будет лишней. Если вы хотите просто усилить сигнал, то можно взять что-то по проще.Как вы можете видеть выше на фото, антенна у меня мощностью в 14db. Но, нужно учитывать то, что без антенны у меня сигнал есть, примерно 50% от максимального. Дальше нам понадобится кабель, который будет идти от антенны к модему. Кабель примерно такой же как идет к антенне от телевизора, но он немного тоньше (насколько я знаю, можно использовать и обычный телевизионный, но лучше купить специальный). Если вы хотите углубляться в это дело, то лучше всего купить кабель RG 58. А если такого не найдете, то постарайтесь найти кабель с сопротивлением в 50 ОМ. Если вы будете покупать в магазине, то вам там предложат кабель. На нем лучше не экономить. Сразу примерно рассчитайте сколько метров вам его понабиться (где будет стоять антенна и модем, как будете прокладывать кабель). Лучше возьмите с запасом. У меня, например, кабель Satline RG-58 50 Ом. Так же нам нужен переходник с кабеля, который будет идти от антенны, к модему. Выглядит он примерно вот так:У меня модем Novatel U720
Переходник нужно покупать для вашего модема, обратите на это внимание. Там, насколько я знаю, не для каждой модели модема отдельный переходник, на разница есть. Когда отправитесь за покупкой переходника, то запомните, или запишите модель вашего модема (написана как правило на наклейке), или возьмите модем собой
Еще нам понадобиться коннектор для кабеля типа F (вроде бы не ошибся в названии) для того, что бы соединить кабель от антенны с переходником. А еще, лучше, купите сразу два. Может быть, что с вашей антенны уже будет выходит кабель, к которому нужно подключиться через этот коннектор. В моем случае, нужен только один такой коннектор, так как у меня кабель подключается к самой антенне. Если купите два, ничего страшного, они недорогие. Ниже на фото я покажу как он выглядит. Ну и нужен какой-то кронштейн для антенны. Хотя, это уже дело индивидуальное. Все зависит от того, где вы будете ставить антенну. У меня, например, она стоит на чердаке. Кто-то крепит ее над домом, на деревья и т. д. Я еще об этом напишу
Когда отправитесь за покупкой переходника, то запомните, или запишите модель вашего модема (написана как правило на наклейке), или возьмите модем собой. Еще нам понадобиться коннектор для кабеля типа F (вроде бы не ошибся в названии) для того, что бы соединить кабель от антенны с переходником. А еще, лучше, купите сразу два. Может быть, что с вашей антенны уже будет выходит кабель, к которому нужно подключиться через этот коннектор. В моем случае, нужен только один такой коннектор, так как у меня кабель подключается к самой антенне. Если купите два, ничего страшного, они недорогие. Ниже на фото я покажу как он выглядит. Ну и нужен какой-то кронштейн для антенны. Хотя, это уже дело индивидуальное. Все зависит от того, где вы будете ставить антенну. У меня, например, она стоит на чердаке. Кто-то крепит ее над домом, на деревья и т. д. Я еще об этом напишу.
Ну, вроде бы все. Если вы уже все купили, то можно приступать к работе. А если нет, то сохраните эту страничку, скупитесь и тогда продолжим:)
Способы увеличения скорости интернета для 3G модема
В этой статье хочу описать все возможные способы увеличить скорость интернета через модем 3G. Сразу хочу оговориться, что достойной скорости через 3G модем не добиться, я имею ввиду скачивать фильмы в HD превратиться в затяжную эпопею, которая скорее всего вам надоест и вы откажитесь от этой затеи. Но добиться скорости в несколько мегабайт и спокойно лазить по интернету и без тормозов просматривать ролики в Yutoobe- это вполне реально. Я опишу все возможные способы увеличить скорость интернета через 3G модем в порядке их сложности, сначала опишу элементарные шаги по увеличению скорости, затем постепенно буду их усложнять.
Увеличение скорости с помощью USB удлинителя.
Все предельно просто, покупаете USB удлинитель 2-3 метра (средней стоимости) и подключаете через него модем, при этом 3G модем пытаетесь поднять как можно выше и желательно как можно ближе к окну (обычно там сигнал лучше, соответственно и скорость интернета выше). Не рекомендую использовать USB кабели длинной 5 м. и более поскольку происходят потери сигнала в кабеле и подключение к модему периодически теряется.
Увеличение скорости интернета 3G модема с помощью антенны.
Антенну можно сделать самому или купить. Подробное описание использование покупной антенны вы можете прочитать в статье Как увеличить скорость Интернета 3G/ 4G модема с помощью внешней антенны. Ниже опишу процесс создания антенны для 3G модема своими руками.Антенна ХарченкоДелаем из медной толстой проволоки (подойдет и алюминиевая трубка) восьмерку, размеры согласно рисунку.
Припеваем кабель (лучше использовать 75 ОМ).
Для повышения эффективности антенну Харченко снабжают рефлектором – металлической пластиной (135×120 мм), которую прикрепляют с помощью диэлектрика (не проводящего ток, в данном примере пробки из под шампуня). Делают отверстие для телевизионного кабеля. В отверстие вставляют кабель и закрепляют все с помощью термоклея.
Выносим наружу антенну и направляем на вышку 3G, если не знаете где она, попробуйте поворачивать антенну и выбрав наиболее устойчивый сигнал, закрепите антенну.Данную антенну подключаем путем обмоткой центральной жилы кабеля вокруг модема. Можно конечно и припаять кабель к модему, но это я не рекомендую делать, поскольку такой способ может навредить вашему 3G модему.
Второй популярный вариант изготовления антенны – из банки кофе или пива. Для того что бы изготовить подобную антенну необходима банка из под кофе или из под пива, с прорезанным отверстием для модема. Вставляете в банку модем и подключаете его с помощью USB удлинителя.
Направлять антенну следует на установленную вышку 3G, если не знаете где она, пробуйте методом проб и ошибок, поворачивайте в разные стороны определите где лучше сигнал и зафиксируйте положение антенны.
Увеличение скорости интернета 3G модема с помощью USB удлинителя по витой паре.
В этом случае увеличения скорости работы интернета через модем 3G вырастет за счет использования USB удлинителя по витой паре. Выглядит данное устройство примерно так:
Схема подключения имеет следующим вид:Таким образом 3G модем можно поднять на высоту до 30м., что конечно очень хорошо отразиться на скорости интернета. Единственное, найти подобное устройство довольно трудно. В магазине -их просто нет, потратите только время на объяснение чего вы хотите. Покупать необходимо либо в интернет магазине, либо на радио-рынке (если у вас есть таковой). Более подробно использование этого метода описано здесь.
Увеличение скорости интернета 3G модема с помощью Wi-Fi роутера.
Для этого способа нам понадобиться wifi роутер с USB входом, например Dlink dir620 или ZyXEL Keenetic 4G.(те кто будет подключаться таким способом должны осознавать, что удобней будет все устройства подключать по Wifi, иначе придется тянуть витую пару до компьютера). Суть способа в следующем- подключаете к роутеру модем (рекомендую добавить к этому способу первый способ и подключить через USB удлинитель).
Настраиваете Wifi (статья о настройки Wi-Fi на Dlink dir620) и все. Суть способа в том, что роутер можно расположить на верхнем этаже дома или на чердаке, там где лучше прием 3G (необходимо учесть, что в месте где будет роутер необходима сеть 220, для его подключения).
Процесс сборки антенны
Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.
Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края
Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.
Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.
Если нет гнезда.
Как протестировать изменения
Можно просто немного «посёрфить» в интернете, чтобы определить, улучшилась скорость или нет. Если вам нужны точные данные, измерьте скорость с помощью любого сервиса, например, через SpeedTest или «Яндекс.Интернетометр». Сделать это нужно до и после установки антенны на модем.
Переходим на сайт и запускаем процедуру. Оцените результат, когда процесс завершится. Повторите его несколько раз и высчитайте среднее значение — показатель и будет реальной скоростью.
Щёлкните по «Измерить» на сайте
Если вам нужна простая антенна, для изготовления которой не требуется особых навыков и знаний, сделайте проволочную или баночную антенну. Можно также взять вариант с дуршлагом или старой спутниковой антенной. Для более опытных подойдут способы посложнее — антенна Харченко или «Двойное кольцо».
Как подключить приставку к телевизору.
Для подключения к телевизору цифровой DVB – T 2 ресивер имеет несколько вариантов выходных разъемов.
Самый распространенный это штекера RCA , привычные нам “колокольчики”, этими колокольчиками можно подключиться практически к любому телевизору. Сигнал, который передается через RCA является аналоговым, т.е. цифровой сигнал, полученный с эфира преобразуется в аналоговый.
Разъем HDMI , так же имеется на всех цифровых ресиверах в отличии от RCA , по HDMI передается цифровой сигнал, такое подключение предпочтительнее. Многие современные телевизоры которые не имеют своих цифровых тюнеров могут быть подключены по HDMI
Используемые инструменты и материалы
Важно понимать, что любое вмешательство в конструкцию столь сложного устройства, как 3g модем требует знаний, опыта, умения пользоваться паяльником. Прежде чем начинать работу не лишним будет еще раз трезво оценить свои способности, ведь модем, над которым поработал «умелец» точно не примут по гарантии
Если же трудности не пугают, а уверенность в результате зашкаливает, можно начинать. Из инструмента понадобится:
Для изготовления переходника еще потребуется кусок коаксиального кабеля RG174 (50 Ом), F-разъем и штекер типа «тюльпан».
Приобрести все необходимые материалы не составит особого труда, для этого достаточно заглянуть в ближайший магазин радиодеталей.
Измерить уровень сигнала модемного устройства: используем программы
Наиболее простой и доступный вариант – использование программы Mobile Data Monitoring Application. Но чтобы работа данного приложения была максимально качественной и точной, следует закрыть ПО, с помощью которого управляется модем. Указанное приложение оптимально подойдет и для настройки антенны 4 джи модема Хуавэй. Когда откроется базовое меню, в нем нужно найти графу, которая называется RSSI. Это и есть те сведения, которые указывают на уровень сигнала. Судя по этому показателю, пользователь сможет сделать вывод, уверенный он или нет. Эта программа непрерывно модернизируется разработчиками. Поэтому современные пользователи, используя утилиту, смогут:
