Ap3608em g1 мигает подсветка

Коды универсального пульта

Как уже отмечалось, есть определенные справочники, которые унифицированы и поставляются в комплекте с пультами. Еще один источник информации – паспорт технического устройства (телевизора), а также официальные сайты в Интернете от компаний-производителей.

После настройки универсальный пульт дистанционного управления будет работать как оригинальный и не требует дополнительного ввода команд.

В целом настройка универсального пульта – процедура достаточно простая и не требующая определенных знаний. Главное, следовать приведенной с устройством инструкции и правильно организовать сопряжение с конкретной моделью телевизора.

4.5 / 5 ( 34 голоса )

Инструкция по настройке пульта Ростелеком

Пульт, связывается с устройствами посредством цифровых ключей. Каждая модель телевизора может иметь от нескольких, до нескольких десятков разных кодов. Чтобы синхронизировать работу устройств, необходимо сделать настройку пульта от Ростелеком на телевизор, подобрав соответствующий ключ (Рисунок 4). Для этого можно использовать разные способы:

автоматический подбор цифровых ключей;
ручной ввод.

И в том и другом случае, как гласит инструкция по настройке пульта, первоначально следует перевести ПДУ в режим для настраивания. Для этого нужно нажать – «ОК» + «TV», при этом несколько раз должна загореться и моргнуть, кнопка включения. Данный сигнал подтверждает, что устройство перешло в нужный режим.

Рисунок 4. Руководство по настройке пульта Ростелеком

В автоматическом режиме

Автоматическая настройка – это самый удобный способ подключить пульт к телевизору. Данный метод позволяет ПДУ подбирать необходимые коды автоматически – простым перебором цифровых ключей, заложенных в памяти. Для настройки универсального пульта от Ростелеком в автоматическом режиме, переведите его в режим для настраивания при помощи нажатия клавиш «ОК» и «TV» (Рисунок 5).

При переключении, устройство будет отправлять сигнал на выключение телевизора, используя новый цифровой ключ. Как только телевизор погаснет – это будет означать, что автонастройка завершена, код подошел и устройства синхронизировались.

Рисунок 5. Пульт Ростелеком в режиме программирования

Ручная настройка

В некоторых ситуация, например, когда для телевизора существует всего несколько кодов, целесообразней настраивать телевидение вручную. Дело в том, что при автоматическом методе, ПДУ будет перебирать все коды. В результате, процесс может занять более длительное время, чем ручная настройка. Пошаговая инструкция настройки пульта от Ростелеком, следующая:

переведите ПДУ в режим настройки (Рисунок 6);
после того как индикатор моргнет несколько раз, из таблицы кодов, выберите одну четырехзначную комбинацию цифр и наберите ее на цифровой клавиатуре.

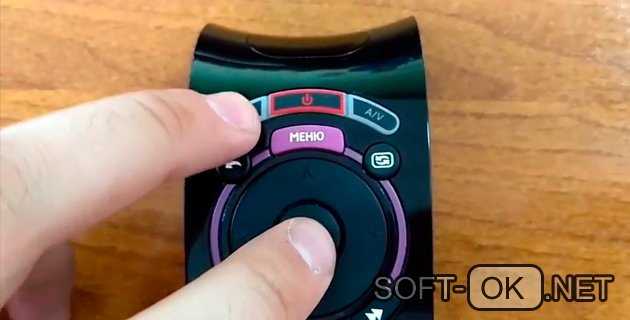

Рисунок 6. Перевод пульта в режим настройки

Если световой индикатор, просигнализирует пару раз, значит код подошел. Попробуйте работоспособность гаджета. Все работает? – нажмите ОК для сохранения – настройка ПДУ пульта Ростелеком, окончена. Если же индикатор никак не отреагировал или горит постоянно, повторите процедуру с начала.

R5 = 0,5V/Iled

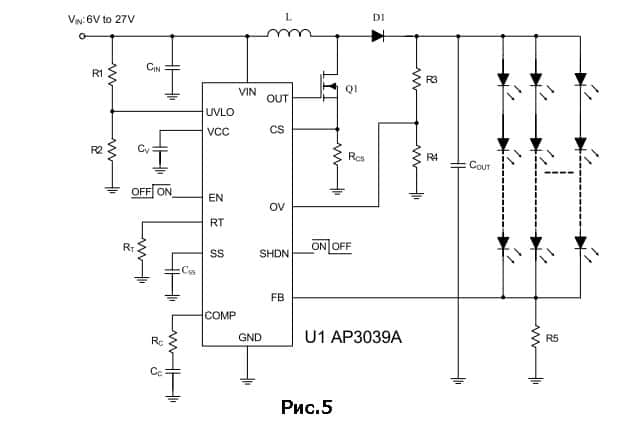

Рисунок 5 — схема применения драйвера подсветки. Датчиком тока в этом случае является резистор 5, на котором падает напряжение при прохождении через его суммы токов цепочек светодиодов. Это напряжение на R5 сравнивается с внутренним опорным напряжением 0,5 В, как показано на рисунке на рисунке 4. Другое применение AP3039A представлено на рисунке 6.

Схема устройства на рисунке 6 представляет собой драйвер подсветки, для управления светодиодной матрицей. AP3608E действует как восьмиканальный приемник с согласованием тока для управления светодиодами. Контакты FB, FBX, SDB и SDBX микросхемы AP3608E являются интерфейсными выходами для координации с AP3039A. Вывод FB / FBX AP3608E измеряет напряжение каждого канала и выводит самое низкое напряжение из всех светодиодных цепочек в AP3039A. Когда на выводе EN AP3608E есть сигнал выключения или все светодиодные каналы не активны, вывод SDB / SDBX AP3608E выводит низкий логический сигнал на вывод SHDN AP3039A для ее отключения. Если AP3608E находится в режиме регулирования ШИМ, то вывод SDB / SDBX AP3608E выводит сигнал на AP3039A, который является синхронным с ШИМ.

Первое, что пришло в голову, это разработать приставку к б/у блоку питания от компьютера, для зарядного устройства. А можно сделать светильник в любимое авто с кучей защит

Если на вывод SHDN подать ШИМ, то получим регулировку яркости свечения светодиодов со стабилизацией рабочего тока, это очень важно для последних. На этом все

Успехов, К.В.Ю.

AP3039A Datasheet PDF

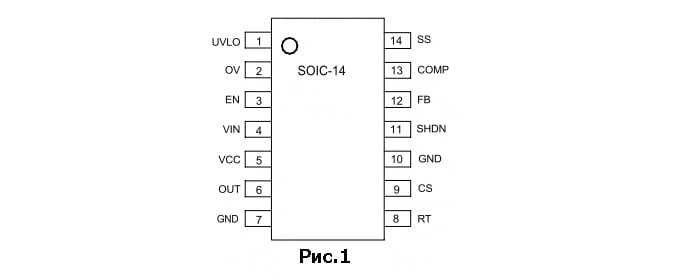

AP3039A имеет схему детектора пониженного входного напряжения UVLO. Порог срабатывания схемы зависит от резисторов делителя R1, R2 и устанавливается относительно напряжения внутреннего ИОН, равного 1,25В. (Рисунок 3). AP3039A также имеет защиту от превышения выходного напряжения и его ограничения (вывод 2 — OV). Напряжение OV может быть установлено через внешние резисторы R3, R4 и также относительно 1,25В. Если напряжение на выводе OV превысит 1,25В схема выключит драйвер, а когда выходное напряжение упадет до нижней пороговой точки OV, он снова его включит. Он также имеет плавный пуск (Smooth Start) для уменьшения пускового тока при включении питания, вывод 14 – SS. Время плавного пуска можно настроить через внешний конденсатор Сss на рисунке 3. Назначение выводов и блок-схема микросхемы AP3039A соответственно показаны на рисунке 1 и рисунок 2.

AP3039A — это повышающий контроллер постоянного тока с регулируемой рабочей частотой. Схема управления текущим режимом обеспечивает отличную регулировку линии и нагрузки. Работу можно лучше понять, обратившись к рисунку 2.

В начале каждого цикла генератора срабатывает RS триггер и через выходной драйвер включается внешний транзистор Q1 (см. Рисунок 3). Ток переключения будет увеличиваться линейно. Напряжение на внешнем резисторе RCS (см. Рисунок3), который подключен от контакта CS к GND, будет пропорционально расти. Это напряжение добавляется к стабилизирующей рампе, а результат подается на неинвертирующий вход компаратора ШИМ. Когда сумма этих напряжений превышает входное напряжение ШИМ-компаратора, которое является уровнем выходного напряжения усилителя ошибки EA, защелка RS сбрасывается, и внешний ключевой транзистор выключается.

Понятно, что уровень напряжения на входе ШИМ-компаратора задает пиковый уровень тока, чтобы поддерживать выход в заданных пределах. Уровень выходного напряжения ШИМ-компаратора представляет собой усиленный сигнал разности напряжений между напряжение обратной связи и опорного напряжения 0,5В. Таким образом, обеспечивается необходимый выходной ток преобразователя.

На рисунке 3 входной конденсатор CIN, выходной конденсатор COUT, индуктор L, выключатель Q1 и диод D1 создают типичный повышающий DC-DC преобразователь. Выходное напряжение преобразователя зависит от отношения резисторов R5, R6. Падение напряжения на резисторе R6 сравнивается с напряжением внутреннего ИОН, +0,5 В. Точность выходного напряжения определяется точностью R5 и R6, для которых предпочтительны точные резисторы.

Доработка драйвера подсветки телевизора MYSTERY

Всем здравствуйте! Сегодня у нас не совсем полный ремонт.

Приятель, из другой мастерской, обратился за помощью. Нужно было доработать драйвер подсветки телевизора Mystery MTV3228LT2.

Диоды он заменил сам , а вот с доработкой не сдюжил. Ну что-же мы попробуем.

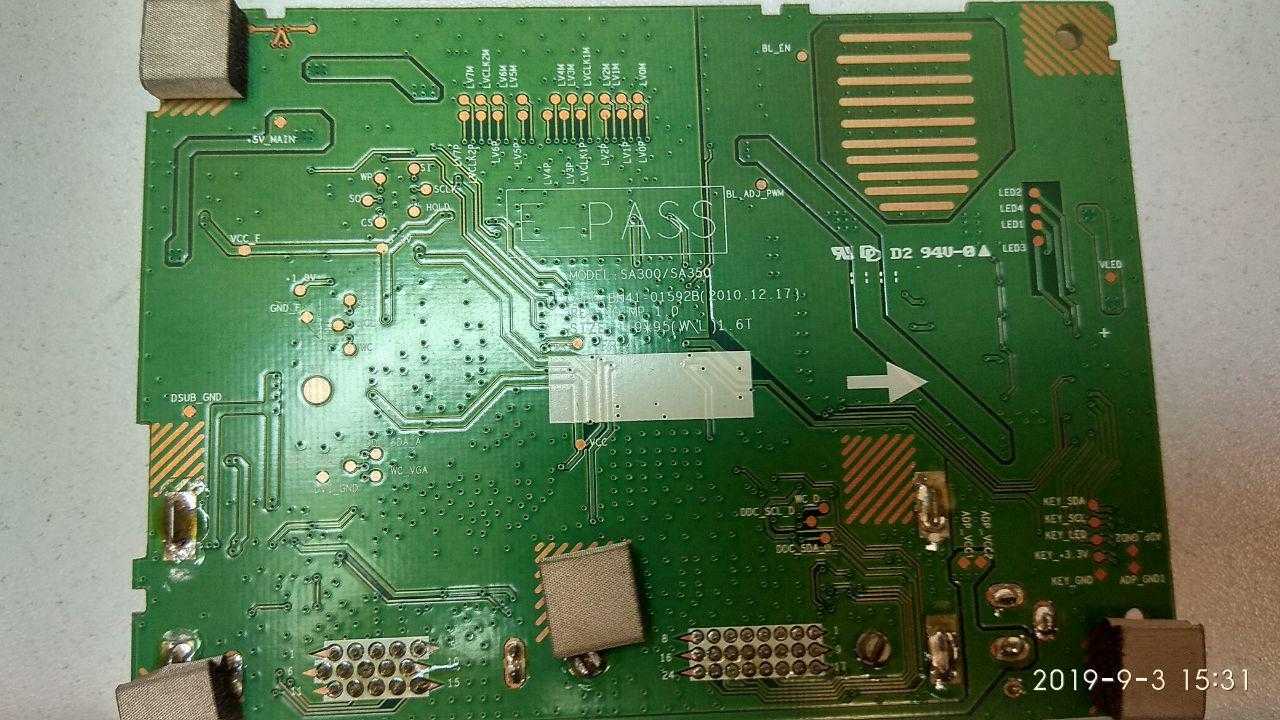

Майн у нас модель MSDV3222-ZC-01-01 доработка описана ниже.

Узел подсветки у нас хитрый , состоит из двух частей. Контроллера собранного на микросхеме AP3039AM и двух драйверов AP3608EM-G1. Сначала я думал пойти простым путём и найти вариант управления драйверами, и хотел снизить ток микросхемой ap3039. Почитал про неё, нашёл информацию, что можно 14-й ножкой (SS) путём увеличения сопротивления снизить ток. Но в нашей схеме данного сопротивления нет вовсе! Там установлен smd конденсатор. Извиняюсь за качество фото.

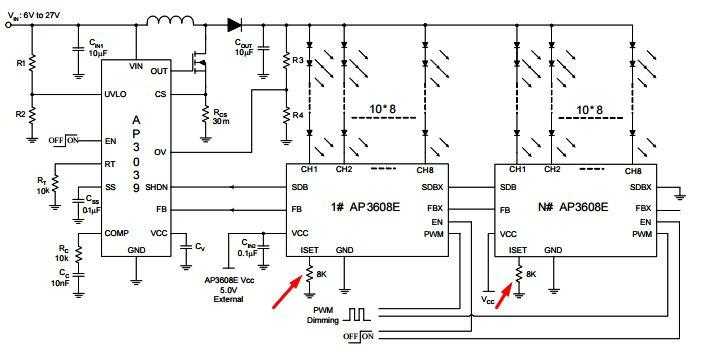

Ну что-же первая попытка не удалась. Начинаем думать по другому. Как на ap3608em-g1 уменьшить ток . Это 8-ми канальный драйвер. Ищем информацию и находим следующее. Примерная схема включения .

Что интересно опять 14-я нога, но уже ISET- это похоже на истину. А что-же у нас с резисторами? А у нас установлено по одному резистору . Номинал которых составлял 9.1 кОм. Честно говоря высчитывать я не стал, а просто заменил выделенные красным резисторы на другие по 20 кОм.

Ну вот во общем-то и всё. На этом моя работа была закончена. Скажу честно начальные и конечные замеры тока не производились.

Вот такой «непонятный» ремонт у нас сегодня состоялся.

Если статья поможет вам в решении некоторых проблем, буду очень рад.

Если не сложно ставьте лайк и подписывайтесь на канал и вы всегда будете в курсе новых публикаций.

Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.

MYSTERY MTV-3217LW , нет OSD, нет изображения и звука.

MATRIX: T315XW04 V.8 MAIN: MSTV3208-ZC01-01 MST6E48RHS-LF-Z1 S25FL032 H5PS5162GFR 1084 x3 1117×3 TPA3113 F4558 Tuner: F21WT-3BAR.E подсветка: TV3232-ZC02-01(A)

включается нет изображения и звука, подсветка включается, унч шумит. напруги: после 1084: 3.3V, 5.0V, 7.7V напруги после 1117: 1.8V, 2.5V, 3..3V

1 GND 2 not used 3 EXSDA нет сигнала (шлейфом до переходника, далее не используется) 4 EXSCL нет сигнала (шлейфом до переходника, далее не используется) 5 GND 6 AP3 сигнал 7 AN3 инверсный AP3 8 GND 9 ACLKP нет сигнала (через резисторную сборку 33ома на 102 ногу проца) 10 ACLKN нет сигнала (через резисторную сборку 33ома на 103 ногу проца) 11 GND 12 AP2 сигнал 13 AN2 инверсный AP2 14 GND 15 AP1 сигнал 16 AN1 инверсный AP1 17 GND 18 AP0 сигнал 19 AN0 инверсный AP0 20 GND 21 AGM нет сигнала (шлейфом до переходника, далее не используется) 22 LORD +3.1V 23 GND 24 GND 25 GND 26 GND 27 +12V 28 +12V 29 +12V 30 +12V

размахи сигналов (замер тестером) 1.2-1.4V прошивку 25FL032 сверил (правда сверял через HEX редактор, без контрольных сумм) с имеющейся на .espec.ws, отличий не увидел. склоняюсь к неисправности mst6e48rhs, из за отсутствия тактовых сигналов на T-CON (ACLKP,ACLKN).
