Разборка изделия
В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.
Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:
необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.
Последующий демонтаж осуществляется в несколько этапов.
Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к
она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
Поиск неисправности

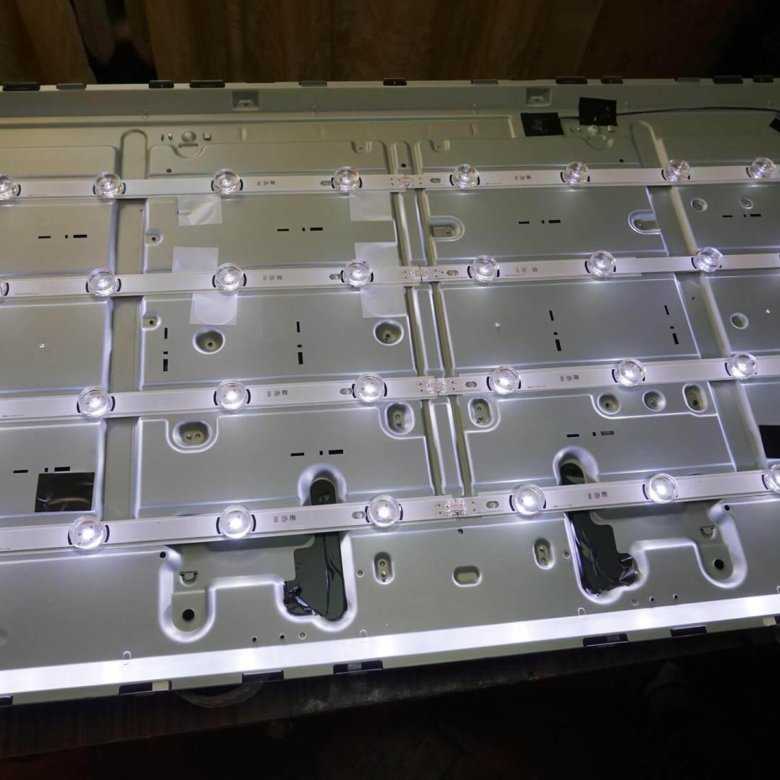

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.
У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.
Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.
Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.
Где брать запчасти
Сегодня найти запчасти для своего ТВ не составит труда. Самый простой способ — заказать их у производителя модели. В этом случае можно купить готовые линейки в сборе, с проводниками, диодами и наклеенными на них линзами. Их нужно просто установить на свои штатные места и подключить. Но есть проблема долгой поставки и достаточно высокой цены.
Второй вариант — заказать светодиоды в интернет магазинах или на площадке Алиэкспресс. В этом случае цена комплекта будет приемлема, но ждать придется достаточно долго. Наконец, есть вариант похода по сервисным мастерским с целью выбора и покупки световых элементов, уже бывших в употреблении.
Как проверить подсветку
Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.
Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.
- Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
- Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.
Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.
Как проверить подсветку
Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.
Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.
- Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
- Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.
Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.
Преимущества LED-подсветки
И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.
- Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
- Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
- Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
- Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
- У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.
Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.
Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
