Ремонт вестел
Ремонт телевизоров Вестел
Ремонт блока питания телевизоров «Вестел» на шасси 11ak30-a4 требует повышенного внимания. Эти блоки питания весьма капризны при запуске, поэтому при ремонте лучше затратить больше времени на проверку элементов обвязки ШИМ MC44608 и элементов вторичных цепей.

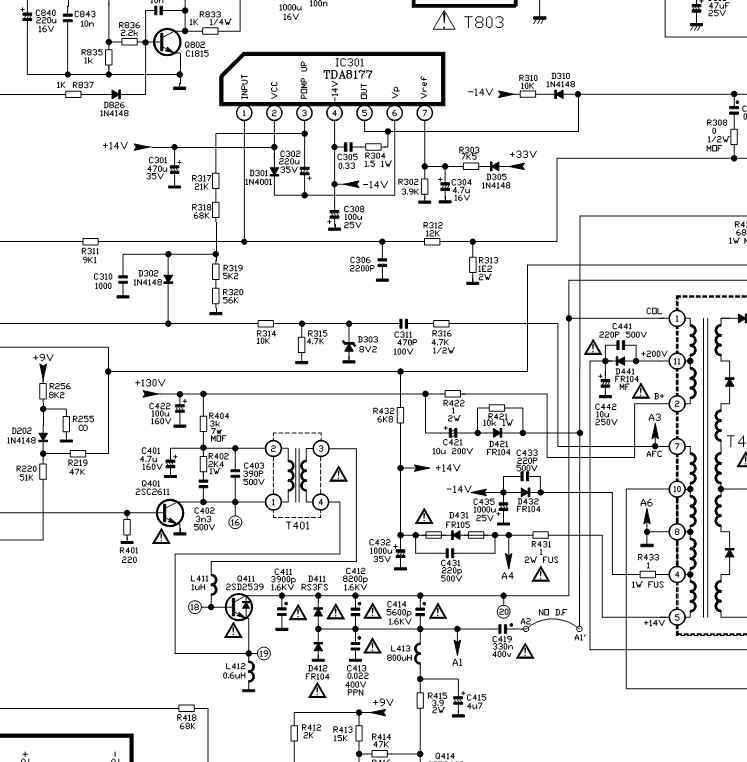

Какие элементы проверять в первую очередь, давайте посмотрим схему.
Скачать схему блока питания
Итак к проверке:
- R828
- Сетевой конденсатор C809.
- Проверяем силовой транзистор Q801, R807, C812.
- Управление транзистором R805, L802.
- Элементы питателя L803, D804, C810.
- Зашита IC801 (проверка сопротивление анод – катод ~ 1,5ком), IC118, C848, C860,
- Диоды и конденсаторы вторичных цепей (у телевизоров в возрасте конденсаторы лучше менять сразу), короткое замыкание во вторичных цепях.
- Строчная развертка C613 (замена), Q603.
- Стабилизаторы IC803, IC804.
Микросхему MC44608 ШИМ контроллера проверяю так, при выпаянном ключевом транзисторе и установленной микросхеме (в плату впаиваю панельку под неё) проверяю напряжения на ней
- Вывод 8 ~ 220 вольт
- Вывод 5 – напряжение плавает от 6 до 9 вольт и обратно.
Не знаю насколько это правильно, но действует.
При неисправном силовом транзисторе MTP6N60E, SSP7N60A ставлю аналог BUZ91.
Включаем через лампочку в 150 Вт (вместо предохранителя), после зарядки конденсатора лампочка должна погаснуть или еле-еле светится волосок.
Напряжения в дежурном режиме различны, например у vestel vr54ts 2145 присутствует напряжение только 8 вольт во вторичной цепи.
Удачи в ремонте.
ATX БЛОК ПИТАНИЯ — СХЕМА
ATX БЛОК ПИТАНИЯ, СХЕМА
С каждым днём всё более популярны среди радиолюбителей компьютерные блоки питания ATX. При относительно небольшой цене, они представляют собой мощный, компактный источник напряжения 5 и 12 В 250 – 500 ватт. БП ATX можно использовать и в зарядных устройствах для автомобильных аккумуляторов, и в лабораторных блоках питания, и в сварочных инверторах, и ещё массу применений можно найти для них при определённой фантазии. Причём если схема БП ATX и подвергается переделке, то минимальной.
Схемотехника этих блоков питания примерно одинакова практически у всех производителей. Небольшое отличие касается лишь БП AT и ATX. Главное различие между ними заключается в том, что БП в AT не поддерживает программно стандарт расширенного управления питанием. Отключить данный БП можно, лишь прекратив подачу напряжение на его вход, а в блоках питания формата ATX есть возможность программного отключения сигналом управления с материнской платы. Как правило плата ATX имеет большие размеры чем AT и вытянута по вертикали.
В любом компьютерном БП, напряжение +12 В предназначено для питания двигателей дисковых накопителей. Источник питания по этой цепи должен обеспечивать большой выходной ток, особенно в компьютерах с множеством отсеков для дисководов. Это напряжение также подается на вентиляторы. Они потребляют ток до 0.3 А, но в новых компьютерах это значение ниже 0.1 А. Питание +5 вольт подаётся на все узлы компьютера, поэтому имеет очень большую мощность и ток, до 20 А, а напряжение +3.3 вольта предназначено исключительно для запитки процессора. Зная что современные многоядерные процессоры имеют мощность до 150 ватт, нетрудно подсчитать ток этой цепи: 100 ватт/3.3 вольт=30 А! Отрицательные напряжения -5 и -12 В раз в десять слабее основных плюсовых, поэтому там стоят простые 2-х амперные диоды без радиаторов.
В задачи БП входит и приостановка функционирования системы до тех пор, пока величина входного напряжения не достигнет значения, достаточного для нормальной работы. В каждом блоке питания перед получением разрешения на запуск системы выполняется внутренняя проверка и тестирование выходного напряжения. После этого на системную плату посылается специальный сигнал Power Good. Если этот сигнал не поступил, компьютер работать не будет.
Сигнал Power Good можно использовать для сброса вручную если подать его на микросхему тактового генератора. При заземлении сигнальной цепи Power Good, генерация тактовых сигналов прекращается и процессор останавливается. После размыкания переключателя вырабатывается кратковременный сигнал начальной установки процессора и разрешается нормальное прохождение сигнала — выполняется аппаратная перезагрузка компьютера. В компьютерных БП типа ATX, предусмотрен сигнал, называемый PS ON, он может использоваться программой для отключения источника питания.
Здесь можно скачать сборник схем компьютерных блоков питания, а тут очень полезная книга по описанию, видам и принципу действия БП AT и ATX. Для проверки работоспособности блока питания, следует нагрузить БП лампами для автомобильных фар и замерять все выходные напряжения тестером. Если напряжения в пределах нормы. Также стоит проверить изменение выдаваемое БП напряжение с изменением нагрузки.
Работа этих блоков питания очень стабильна и надёжна, но в случае сгорания, чаще всего выходят из строя мощные транзисторы, низкоомные резисторы, выпрямительные диоды на радиаторе, варисторы, трансформатор и предохранитель.
Ремонт телевизора ELENBERG CTV-1515
| Диагональ экрана: | 15″ |
| Формат экрана: | 4:3 |
| Разрешение: | 1024×768 |
| Яркость: | 250 кд/м2 |
| Контрастность: | 450:1 |
| Угол обзора: | 120° |
| Время отклика пикселя: | 16 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p |
| Звук стерео: | есть |
| Интерфейс: | AV, аудио x2, S-Video, компонентный, VGA |
Inverter (backlight): BB21457D 3835C V1.0
PWM Inverter: BIT3193 // BIT3713
Trans Inverter: NIA19LES018
Power Supply (PSU): 2956C ver2.0
MOSFET Power: FDS9435 AP1513
IC MainBoard: FLIY8125-LF 24C32AN W39L040A TDA1517P, MSP3415G 4052 AT49BV040B AP4511 FLY8125-LF
Control: RC42C (IRC-123E, код 111)
Возможные проявления дефектов
— Телевизор ELENBERG CTV-1515 не включается, не реагирует на пульт и кнопки панели управления, не мигает никакими индикаторами.
В большинстве таких случаев оказывается неисправным основной импульсный источник питания 2956C. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (FDS9435 AP1513) преобразователей и выпрямительных диодов на наличие короткого замыкания. При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель. Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных. а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) FSCM0765R так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.
— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме
— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностика материнской платы 3671C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов FLIY8125-LF 24C32AN W39L040A TDA1517P, MSP3415G 4052 AT49BV040B AP4511 FLY8125-LF требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Перед заменой тюнера MPE05-1-E M09WPP-1P-E, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора ELENBERG CTV-1515 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Скачать: Сервис мануал и схема ELENBERG CTV-1515.

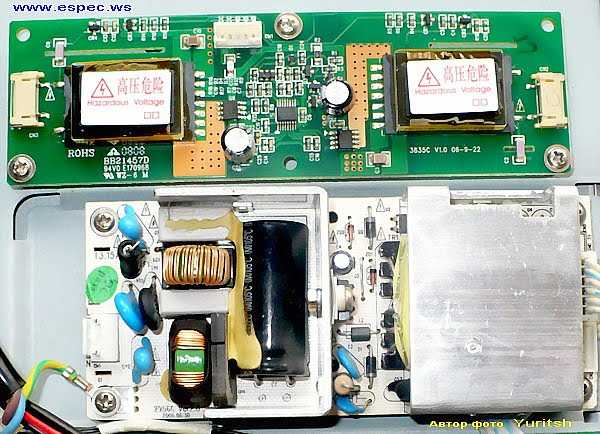

Внешний вид блока питания

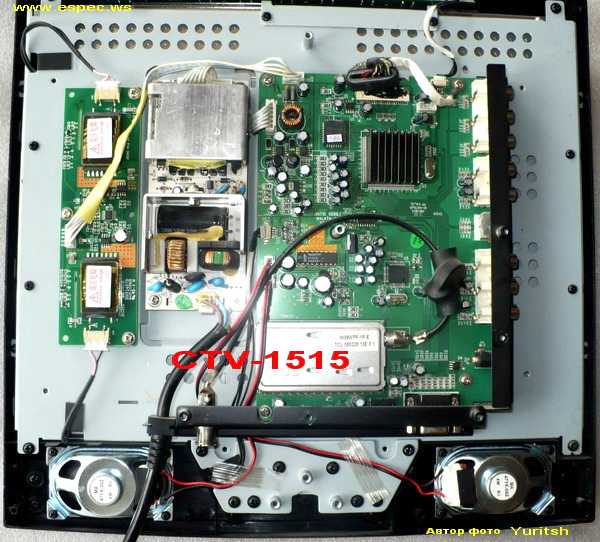

Основные особенности устройства ELENBERG CTV-1515:
Установлена матрица (LCD-панель) HT150X02.Для питания ламп подсветки применяется инвертор BB21457D, управляется ШИМ-контроллером BIT3193 // BIT3713. В преобразователе инвертора установлен трансформатор NIA19LES018. В качестве силовых элементов инвертора применяются ключи типа AP4511GM.Формирование необходимых питающих напряжений для всех узлов телевизора ELENBERG CTV-1515 осуществляет модуль питания 2956C, либо его аналоги c использованием микросхем FSCM0765R и силовых ключей типа FDS9435 AP1513.MainBoard — основная плата (материнская плата) представляет собой модуль 3671C, с применением микросхем FLIY8125-LF 24C32AN W39L040A TDA1517P, MSP3415G 4052 AT49BV040B AP4511 FLY8125-LF и других.Тюнер MPE05-1-E M09WPP-1P-E обеспечивает приём телевизионных программ и настройку на каналы.
Информация из альтернативного источника:
Elenberg CTV-1515 Материнская плата: 3671C, CPU — FLY8125-LF, Memory — 24C32AN, Sound — TDA1517P, Stereo — MSP3415G B8 V3, Tuner — M09WPP-1P-E, Other ICs — W39L040AP70ZInvertor: 3835CPSU: 2956C, SMPS — FSCM0765R, Other ICs — 4511GM, BIT3713Remote control: — RC42C (IRC-123E, код 111)
Дополнительная техническая информация о панели: Brand : BOE Model : HT150X02-100 Type : a-Si TFT-LCD, Panel Diagonal size : 15.0 inch Resolution : 1024×768, XGA Display Mode : TN, Normally White, Transmissive Active Area : 304.128×228.096 mm Surface : Antiglare (Haze 25%), Hard coating (3H) Brightness : 250 cd/m² Contrast Ratio : 500:1 Display Colors : 16.2M (6-bit + FRC), CIE1931 60% Response Time : 2/6 (Tr/Td) Frequency : 60Hz Lamp Type : 2 pcs CCFL Without Driver Signal Interface : LVDS (1 ch, 8-bit), 20 pins Voltage : 3.3V
Импульсный блок питания для микроконтроллера на ka1h0165r

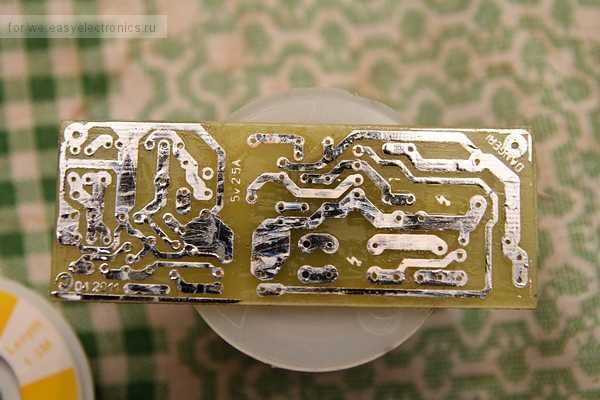

В дальнейшем для блока питания на ka1h0165r в Sprint Layot я развёл печатную плату, она получилась довольно небольшая, с этим похоже вышел перебор, так как в «горячей» части расстояния между дорожками получились небольшими, но тем не менее, паразитных пробоев не случалось. Возможно отчасти это связано с тем, что плата после изготовления была сразу покрыта защитным лаком «Plastik».
Сначала я попробовал изготовить плату с помощью ЛУТ, но у меня в наличии был только принтер на работе, который оказался очень жадным до тонера, и ничего приличного в итоге не вышло. На помощь пришла на тот момент только что открытая для себя технология изготовления с помощью фоторезиста.
Маска была изготовлена на струйном принтере, плата вытравлена в растворе хлорного железа, колбаса нарезана острым ножом
Немного о параметрах микросхемы ka1h0165r. Используется она в некоторых компьютерных блоках питания в импульсном преобразователе дежурного напряжения, её технические данные из даташита:
• Точная фиксированная частота преобразования (100кГц)
• Защита от перегрузки по току
• Защита от перегрузки по напряжению (мин. 23В)
• Встроенная защита от перегрева
• Встроенный высоковольтный полевик
• Автоматический рестарт
Для блока используется трансформатор с маркировкой «WYEEL-19B», один из них в процессе пострадал и был изучен. Получившиеся данные его примерно такие:
Первичная обмотка — намотана в 2 слоя и содержит примерно 300 витков. Обмотка самопитания — 15 витков, вторичная на 5В — 5 витков. Таким образом, грубо можно считать, что в данной схеме 1 виток соответствует 1 В.
Параметры для импульсного блока питания вышли очень даже неплохие (5В 2,5А), блок питания был проверен на нагрузке из 4 резисторов по 10 Ом. Учитывая их, можно было перемотать трансформатор, пересчитать обратную связь (на TL431), на нужное напряжение. Позднее я собрал такой же импульсный блок питания к усилителю для наушников (2х15В). Чертёж его платы так же в приложенном архиве.
Решено Elenberg СTV-1515. Нет изображения, звук и меню есть.
матрица — BOE HT150X02 проц-cкалер под радиатором – FLI8125-LF еепром — 24C32AN флеш — W39L040A тюнер — MPE05-1-E звук — TDA1517P, MSP 3415G питание — CM0765R коммут. – 4052
При включении кратковременно появляется синий растр без изо и пропадает – остается темно- серый с нормальным звуком. Меню нормальное присутствует, управление тоже все есть и с пульта и с кнопок. С композита и компонента, и с PC вместо изо идет зеленоватый растр с просматривающимися меняющимися хаотично узкими горизонтальными полосами (типа синхры), звук тоже есть. Раза два повлялись черно-белые горизонтальные хаотичные полосы, пропадало меню и управление – фотки прилагаю.
С блока питания выходит 16в, на майне 1.8, 3.3, 5 присутствуют, 3.3в на ТСОN подается. На разъеме lvdc сигналы есть только на одной витой паре и то похоже, что не то, что надо. Кварц генерит, частота соответствует, обмен с еепром и флеш идет постоянный. В общем похоже генезис FLI8125 сдох, но может что-нибудь хитрое у кого было или чего еще посмотреть?
1фото — общий вид 2 фото — появлялись два раза такие полосы. 3 фото — подключение композита, компонента, рс.( почему сфоткалось как синеватый растр, а на самом деле зеленоватый с мелкими гор. хаотично меняющимися полосами)
LED PAR NL-1239B ремонт блока питания…
Речь пойдет о попавшем на ремонт светодиодном прожекторе NL-1239B.
Согласно данным в интернетах, Характеристики:
Лампа LED: 154 шт. LED (RGBW) Красных 36, Зеленых 48, Синих 46, Белых 24;
- Мощность: 30 Вт;
- Инфракрасный пульт ДУ;
- DMX каналы: 7CH Звуковая активация Master/Slave режим;
- Дистанционное управление;
- Электронный диммер 0-100%;
- Корпус черного цвета;
- Размеры: 200 x 190 x 122 мм.
Попал с нерабочим блоком питания. Блок собран на KA5M0365R (Power switch от Fairchild). Она собственно и умерла (причиной похоже стала отвалившаяся ножка конденсатора), унесла еще 2 диода моста и оптопару. В принципе схема включения легко гуглится, но раз была возможность срисовать родные номиналы элементов и схему — воспользовался ней (вдруг в следующий раз принесут с обуглившимися резисторами с невозможностью понять маркировку или что-то типа того).
Для начала пару фоток БП (на них 5M0365R уже выпаяна, сорри)
Блок на 12Вольт, надписи на плате — HK-36D AW2731B. Кто их сделал и что они обозначают — неизвестно, не гуглится. Итак, срисованная схема (не очень заботился о красоте, но срисована точно):
Далее всё в общем-то понятно и стандартно. Схема стабилизации на TL431 (хоть и они тоже по-разному включаются в разных схемах). Притом резистор R3 в делителе, существенно отличающийся номиналом, служит вероятно для точной подстройки
Еще несколько фоток внутри и снаружи:
Вентилятора внутри нет, охлаждение пассивное, никакого шума при работе поэтому тоже нет. (KA5M0365R стояла на радиаторе даже без термопасты).
Да, виднеющийся в центре диска с светодиодами «глазок» — действительно фотоприёмник:
Пульта ДУ не дали, поэтому исследовать возможности дистанционного управления не смог. Кроме ду, кнопками можно выдрать разные статические и динамические режимы, также есть возможность управления по DMX.
