Прошивки телевизоров elenberg (eeprom, flash)

Как предотвратить дальнейшие поломки

После успешного ремонта, установки платы на место и выполненных проверок, следует позаботиться о том, чтобы телевизор больше не ломался. Полностью застраховаться от поломок сложной техники невозможно, но можно устранить факторы, которые выводят БП из строя:

Решить проблему с перепадами напряжения, установив стабилизатор.
Установить дополнительную автоматическую защиту от перегруза в сети и коротких замыканий.
Устранить чрезмерную влажность в помещении, где эксплуатируется телевизор.
Убедиться, что используется работоспособная розетка и качественный удлинитель, а кабель питания телевизора и вилка не имеют повреждений.
При возникновении каких-либо симптомов неисправности (шум, долгий запуск телевизора), не запускать проблему и своевременно выполнять ремонт.

Единственные элементы, подверженные временному фактору – это конденсаторы. В остальном, неисправность значительно легче предупредить, чем потом ремонтировать.

Мы в Telegram

Разборка и определение неисправности.

Ремонт как всегда начнем с разборки и визуального осмотра.Разбирается телевизор легко, отвинчиваем все шурупы по периметру, после чего снимаем заднюю крышку.

Main плата телевизора TP.VST59S.PB755

Телевизор собран на плате TP.VST59S.PB755. Сердцем данного телевизора является процессор TSUMV59XES.

При визуальном осмотре видно, что в предыдущей мастерской имелись вопросы к стабилизатору под позиционным номером U3. Вокруг него есть следы пайки и его корпус поврежден, предположительно пинцетом.

Стабилизатор под позиционным номером U3. Следы пайки и повреждения корпуса.

Маркировку стабилизатора рассмотреть не удалось, но прозвонив дорожки выяснил, что одна из них идет на пин +5 вольт в разъеме usb. Следовательно, можно предположить что данная микросхема подает напряжение 5 вольт, после разрешающего сигнала с процессора.

Далее, я решил включить телевизор в сеть, и проверить напряжения.На плате появились +1,2 и 3,3 вольта, при этом начали сильно нагреваться все тот же стабилизатор u3 и сам процессор. Следующим этапом, мною было принято решение выпаять u3 и посмотреть на поведение платы.Ровным счетом ничего не изменилось, процессор сильно нагревался, что свидетельствовало о выходе его из строя. Прозвонив плату еще раз, на 7 ноге(+3,3 вольта) spiFlash памяти было обнаружено заниженное сопротивление, которое составило 3,8 Ом.

Заниженное сопротивление на 7 ноге SpiFlash памяти

Подав в эту точку напряжение 1,5 вольт с лабораторного блока питания, имеем потребление 1,2 ампера и раскаленный процессор TSUMV59XES, неисправность которого таким образом была полностью подтверждена.

Замена процессора TSUMV59XES

Процессор TSUMV59XES будем менять на его полный аналог TSUMV59XES-Z1.

Новый процессор TSUMV59XES-Z1

Пайку буду проводить на самодельном нижнем подогреве.

Температуру нижнего подогрева выставил на 300 градусов. При такой температуре нижнего подогрева, температура платы поднимается до 150-160 градусов.

Слева 303 градуса – температура нижнего подогрева, справа (29) температура платы

Для контроля температуры платы используется термопара.

Установка термопары.

Так как процессор маленький (заменить можно и без нижнего подогрева) довел плату до температуры 108 градусов, после чего начал греть процессор термовоздушной станцией.

108 градусов – температура платы Для снятия буду использовать самый дешевый вакуумный пинцет.

После того, как припой расплавился, просто снял процессор вакуумным пинцетом.

Снятый процессор

Перед установкой нового процессора необходимо подготовить посадочное место. Для этого пропаял все выводи платы свинцовосодержацим припоем. Лишний припой снимал оплеткой.

Подготовка места под установку процессора.

Сам процессор перед установкой промыл в спирте, так как на нем видны следы какого-то загрязнения и окислов.

Промывка процессора в спирте

Перед установкой залудил тонким слоем припоя подложку процессора, так как от качества пайки этого места зависит его охлаждение.

Подложка процессора залужена тонким слоем олова

Далее, на место пайки нанес тонкий слой флюса, после чего разместил процессор сопоставляя выводы.

Прижав немного процессор, прогрел его паяльным феном до того момента, пока припой под процессором не расплавился, и таким образом не произошла его запайка.

позиционирование процессора

Далее, пропаял все выводы паяльником с тонким жалом.

конечный результат

Прозвонив выводы стабилизатора U3 на предмет короткого замыкания, выяснил что между выводами сопротивление в пределах нормы. После этого я решил его установить на место, после чего проверить работоспособность телевизора.

Собрав телевизор, подключил его к сети.

Плата после ремонта

Телевизор включился с первого раза.

Все порты, в том числе и порт USB работали исправно. После 6 часового прогона телевизор был отдан клиенту.

телевизор в работе

С телевизора был считан дамп прошивки. Скачать его можно в нашем файло-обменнике по этой ссылке.

Инструмент и расходные матриалы которые использовались в ремонте:

Вот такой ремонт. Всем спасибо за просмотр и удачи в ремонтах.

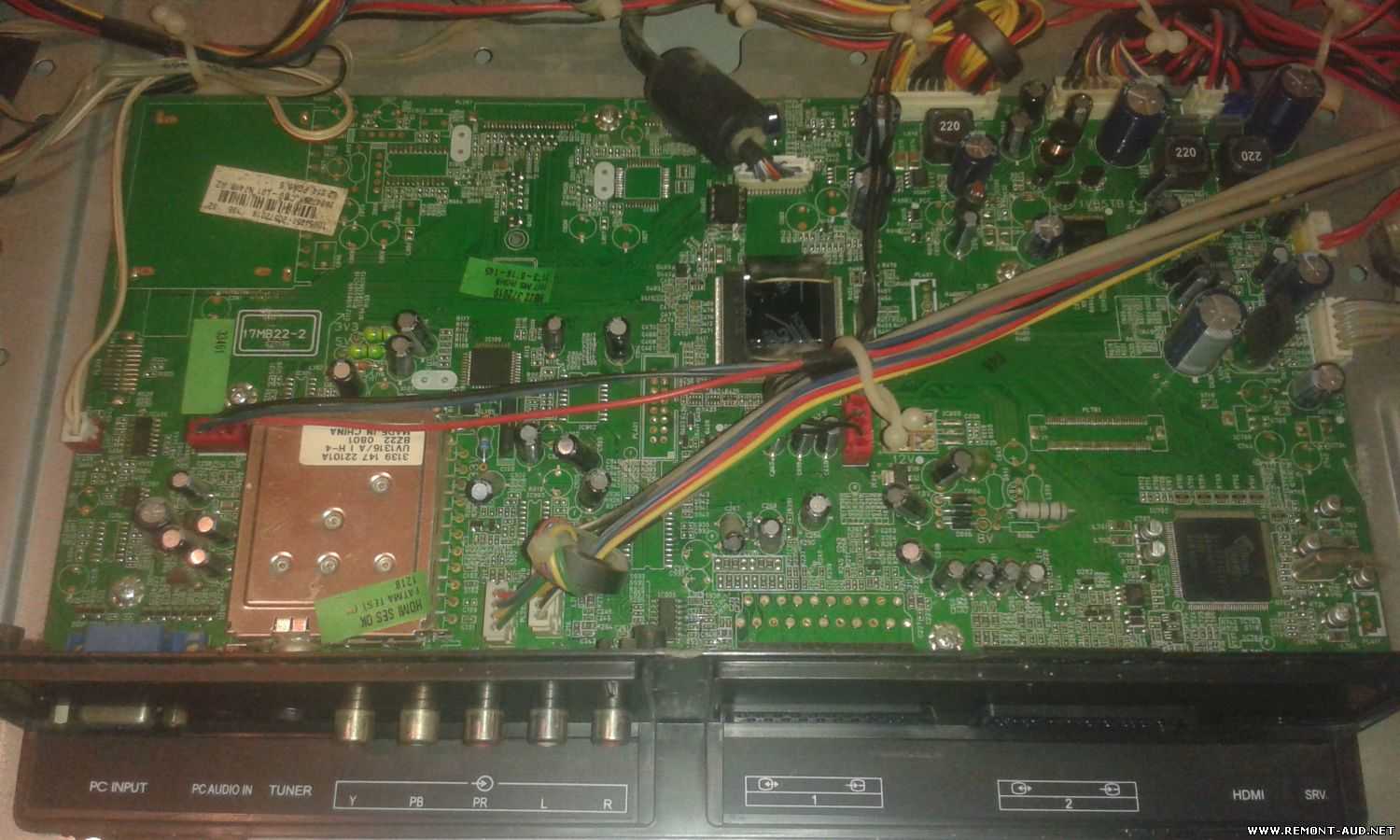

Диагностика платы

Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок

На что следует обращать внимание:

Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой

Важно, чтобы на входном пластиков разъеме не было следов оплавления.

Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.

Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.

Еще один способ проверки конденсаторов – запитать плату от сети и измерить выходное напряжение платы. Если оно ниже 5В, значит, проблема в конденсаторах.

При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие

Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность

Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.

Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.

Детальная диагностика неисправности

Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:

Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
Проверяем балластное сопротивление – резистор на предмет обрыва.
Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.

Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.

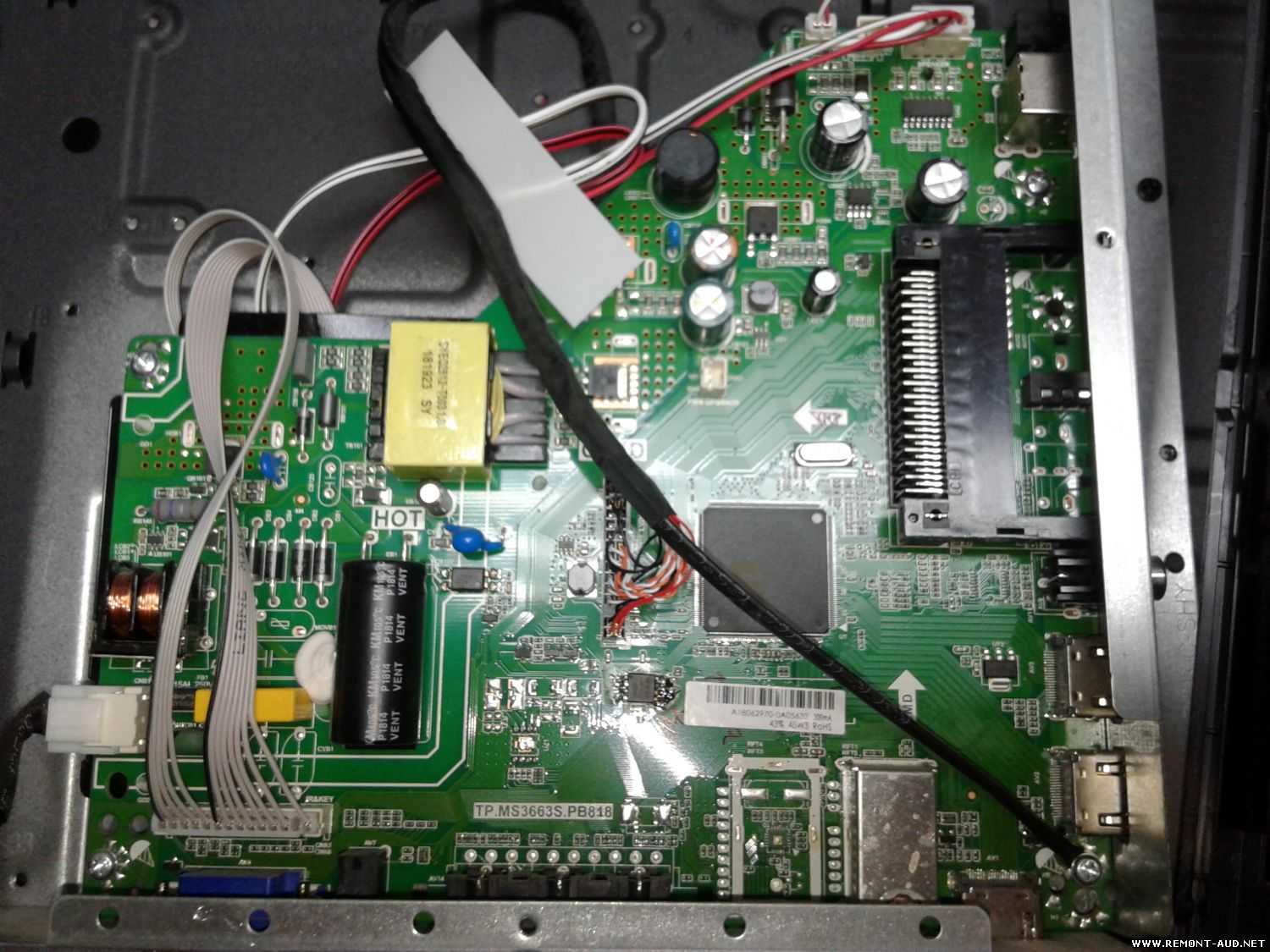

Диагностика блока питания телевизора

Блок питания представляет собой сложное устройство, содержащее множество электронных компонентов. Выйти из строя может любой из них, поэтому пошаговую инструкцию по диагностике и ремонту дать невозможно. Тем не менее, существуют общие принципы поиска неисправностей, вытекающие из устройства БП.

В первую очередь, добравшись до платы источника питающих напряжений, надо произвести осмотр. Если обнаружены вздувшиеся или потекшие оксидные конденсаторы, их надо сразу заменить элементами с той же емкостью и с тем же (или большим) рабочим напряжением.

При осмотре также можно обнаружить подгоревшие дорожки на плате, потемневшие от нагрева электронные компоненты, некачественную пайку и т.п. Все это подлежит немедленному устранению (в том числе, путем замены).

Следующим шагом надо проверить напряжение на входе блока питания, а если оно есть – то на выходе входного модуля. Если на выходе напряжение отсутствует, в первую очередь надо проверить целостность предохранителя.

Дальше надо проверить наличие питания на входе платы дежурного напряжения. Если все в порядке, а на выходе дежурки нет (и не горит красный светодиод готовности на передней панели ТВ), надо проверять модуль дежурного напряжения. Если +5 VDC присутствует, а сигнал на включение основного модуля не формируется, также проверяется плата дежурного напряжения. Если такой сигнал генерируется, проверяется коммутатор на входном модуле.

Если все в порядке, проверяется наличие напряжения на входе и выходе ККМ. Если на выходе напряжения нет, проверяется корректор коэффициента мощности. Если все в порядке, и питание по команде с ПДУ или кнопки подается на основной модуль, а на его выходе питающих напряжений нет или они не соответствуют номиналам, надо проверять основной модуль.

Как прошить телевизор Elenberg

В современных телевизорах находится несколько типов микросхем памяти хранящих информацию для различных устройств. Соответственно используются разные прошивки и методы. Пользовательское обновление ПО (находящегося в NAND-Flash памяти) происходит через USB интерфейс (через флэшку) или непосредственно в меню телевизора через интернет. Системная память (SPI-Flash и EEPROM) обновляется мастерами с использованием программаторов.

Внимание ! Находящиеся здесь файлы предназначены для теле-мастеров, которые понимают какую память и для чего обновлять. Если Вы пользователь телевизора, советуем покинуть этот сайт

Для того что-бы окончательно убить свой аппарат вы можете воспользоваться кучей других интеренет-сайтов рассчитанных на пользователей. Этот сайт для мастеров, а не для пользователей !

Информация для мастеров

В архивах находятся дампы прошивок телевизоров Elenberg. Файлы рассчитаны на программирование с помощью универсальных программаторов через SPI интерфейс (FLASH), или по шине I2C (EEPROM). Файлы в формате BIN, сжаты архиватором RAR.Учитывайте, что несмотря на общее сходство, каждая марка имеет свои особенности прошивки. Внутри многих архивах находится подробное описание по конкретной модели. В случае, дополнительных вопросов, задавайте их в нашем форуме, где основными посетителями являются специалисты по ремонту.

В случае отсутствия необходимого файла вы можете запросить его в форуме в разделе Поиск прошивок либо посмотреть более свежий каталог Прошивки LCD телевизоров

Современные прошивки ТВ Elenberg

Прoшивки сайта monitor

Прошивки телевизоров AIWA
Прошивки телевизоров AKAI
Прошивки телевизоров AKIRA
Прошивки телевизоров BBK
Прошивки телевизоров DAEWOO
Прошивки телевизоров DEXP
Прошивки телевизоров DNS
Прошивки телевизоров DIGITAL
Прошивки телевизоров ELENBERG
Прошивки телевизоров ERISSON
Прошивки телевизоров FUSION
Прошивки телевизоров GOLDSTAR
Прошивки телевизоров HAIER
Прошивки телевизоров HARPER
Прошивки телевизоров HITACHI
Прошивки телевизоров HYUNDAI
Прошивки телевизоров IZUMI
Прошивки телевизоров JVC
Прошивки телевизоров LG
Прошивки телевизоров MANTA
Прошивки телевизоров MYSTERY
Прошивки телевизоров PHILIPS
Прошивки телевизоров ROLSEN
Прошивки телевизоров RUBIN
Прошивки телевизоров SAMSUNG
Прошивки телевизоров SHARP
Прошивки телевизоров SUPRA
Прошивки телевизоров TCL
Прошивки телевизоров TELEFUNKEN
Прошивки телевизоров THOMSON
Прошивки телевизоров TOSHIBA

Схемы LCD телевизоров бесплатно и регистрации

В этом разделе Вы найдете схемы LCD (ЖК) телевизоров Elenderg и сможете их скачать.

Все схемы в формате PDF, а архивы со схемами находятся во вложениях внизу страницы.

Скачать все схемы можно совершенно бесплатно- у нас на сайте все в свободном доступе и проверено антивирусом!

Информация взята из открытых источников и предназначена исключительно для личного пользования!

Если затрудняетесь в поисках нужной схемы- воспользуйтесь поиском!

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

схема и сервис мануал на английском Elenberg LVD-3203, LTV-3203

схема и сервис мануал на английском Elenberg LVD-2002

схема и сервис мануал на английском Elenberg LVD-1902

схема и сервис мануал на английском Elenberg LVD-1502

схема и сервис мануал на английском Elenberg LTV-3203, LVD3203

схема и сервис мануал на английском Elenberg LTV-3231, Elenberg LTV-3231, Elenberg LTV-3731, Elenberg LTV-4231

схема и сервис мануал на английском Elenberg LTV-2603, LT-72605E

схема и сервис мануал на английском Elenberg LTV-2602, LT-72602E

схема и сервис мануал на английском Elenberg LTV-1521

схема и сервис мануал на английском Elenberg CTV-1540, Elenberg CTV-2065шасси KLC-TM1508, KLC-TM2018

схема и сервис мануал на английском Elenberg CTV-1515

схема автомобильного LCD телевизора Elenberg TV-1007

схема автомобильного LCD телевизора Elenberg TV-807

схема автомобильного LCD телевизора Elenberg TV-707

схема автомобильного LCD телевизора Elenberg TV-700

схема автомобильного LCD телевизора Elenberg TV-508 Шасси JV-580-89LA

схема автомобильного LCD телевизора Elenberg TV-507

схема автомобильного LCD телевизора Elenberg TV-500 Шасси JV-555-89LA

Вложения к странице
Файл	Описание	Размер файла:
Elenberg LVD-3203, LTV-3203.rar		1204 Кб
схема Elenberg TV-1007.rar		1670 Кб
схема Elenberg TV-500.rar		253 Кб
схема Elenberg TV-507.rar		1419 Кб
схема Elenberg TV-508.rar		236 Кб
схема Elenberg TV-700.rar		423 Кб
схема Elenberg TV-707.rar		828 Кб
схема Elenberg TV-807.rar		4113 Кб
схема и сервис мануал на английском Elenberg CTV-1515.rar		887 Кб
схема и сервис мануал на английском Elenberg CTV-1540.rar		3304 Кб
схема и сервис мануал на английском Elenberg LTV-1521.rar		1399 Кб
схема и сервис мануал на английском Elenberg LTV-2602.rar		828 Кб
схема и сервис мануал на английском Elenberg LTV-2603.rar		853 Кб
схема и сервис мануал на английском Elenberg LTV-3203.rar		1205 Кб
схема и сервис мануал на английском Elenberg LTV-3231.rar		1840 Кб
схема и сервис мануал на английском Elenberg LVD-1502.rar		1689 Кб
схема и сервис мануал на английском Elenberg LVD-1902.rar		1966 Кб
схема и сервис мануал на английском Elenberg LVD-2002.rar		1633 Кб

Как понять, что именно БП вышел из строя

Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).

Другими основаниями считать, что БП вышел из строя могут быть:

нестабильное включение (с нескольких попыток);
светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
ТВ включается, и присутствует звук, но экран не светит;
другие неисправности.

Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.

Проверка результатов ремонтных работ

По завершению ремонта, необходимо монтировать плату обратно в телевизор. Для этого подключаются все шлейфы и соединения со вторичной платой, а сама плата БП наживляется при помощи одного-двух болтов. Первую проверку также следует выполнять без предохранителя, заменив его лампочкой накаливания. Если при подключении телевизора к сети лампа горит, а сам телевизор работает в штатном режиме, значит, ремонт выполнен правильно. Останется только вернуть на место предохранитель, зафиксировать плату, закрыть ее защитным кожухом (если он был) и закрепить заднюю крышку телевизора.

Но даже после замены сгоревших элементов платы, телевизор может не включиться. Вышедшие из строя элементы в процессе эксплуатации могли привести к более серьезным поломкам. Эксперимент с лампочкой позволит выявить остальные неисправности:

Если лампочка загорается, но сразу же тухнет, а на экране появляется характерный растр – необходимо заменить оптронные пары.
Если лампа загорается и тухнет, но индикатор телевизора так и не загорелся, а на экране ничего не появилось – искать проблему стоит в области генератора импульсов. Рекомендуется проверить напряжение на высоковольтных конденсаторах и выполнить повторную проверку на предмет целостности диодов выпрямителя.
Если лампа горит ярко – в цепи присутствует пробой, и на участок, где должно быть 5В, поступает высокое напряжение. Проверяем напряжение выхода трансформатора, и, если повреждение в нем, замене подлежит весь блок питания. Если трансформаторы целый, необходимо провести повторную проверку и выявить «пробитый» элемент.
Если лампа не горит – присутствует обрыв цепи. В таком случае также проводится повторная проверка на целостность каждого элемента, путем прозвона мультиметром.

Самый неблагоприятный исход – это обрыв обмотки трансформатора. Выполнить такой ремонт будет крайне сложно, и вероятнее всего, под замену пойдет сам блок питания, который обойдется в несколько тысяч рублей.
