Разборка ТВ и снятие матрицы 43 дюйма
Для того чтобы разобрать телевизор и добраться до светодиодов, необходимо снять переднюю рамку. Откручиваются винты по периметру, аккуратно отгибается металлическая планка и поднимается вверх. Повторить со всех четырех сторон монитора.
Ремонт LG
Извлечь матрицу не повредив шлейфы. При этом необходимо придерживать саму матрицу за край, а планку закрепить, для исключения повреждения.
Планка соединения матрицы LG
Затем демонтировать светорассеивающие фильтры. Обычно фильтры приклеены на двухсторонний скотч. Для их отклеивания применяется диэлектрическая тонкая пластиковая лопатка. Следующий шаг отсоединение отражающего фильтра.
Отсоединение отражателя
Снятие рассеивающих линз с планок, с учетом метки на корпусе линзы. Это необходимо для обратной установки линз на свои места с точной их ориентацией. Для исключения засвета на экране ТВ.
Рассеивающая линза
Отклеивание светодиодных планок. Для данной процедуры используется изопропиловый спирт и пластиковая лопатка
Важно не повредить целостность токопроводящих дорожек, покрытых белым лаком
Обратить внимание на наличие целостности дорожек под светодиодом. При наличии прогаров, заменить планку
Отсоединение планок со светодиодами
Практика ремонта
с диагнозом «нет подсветки».
Произведена разборка матрицы LC550DUN (MG)(P1) с целью диагностики исправности светодиодов подсветки.
Подсветка данного телевизора LG 55LF650V состоит из 5 пар линеек по 11 светодиодов (5+6LED). Светодиоды аналогичные применяемям в Direct LED подсветках телевизоров LG 32» 39» 42» 50» серии LF,LB,LY: 6V 2W на двух кристалах, типоразмер 3535, с такими же линзами.
Как безопасно разобрать матрицу большой 55» диагонали и аккуратно снять стекло матрицы смотрите в этом видео:
В данном случае произведена замена подсветки комплектом. Комплект подсветки для ремонта подсветки телевизора G 55LF650V можно приобрести здесь:
LG 55LF650V доработка и уменьшение тока.
С целью предотвращения повторного выхода из строя светодиодов подсветки необходимо уменьшить ток питающий светодиоды. Питание подсветки этого телевизора реализовано двумя раздельными каналами.
В каждом из каналов имеется набор пар низкоомных резисторов соединенных между собой паралельно, являющимися датчиками тока. Для уменьшения тока необходимо увеличить сопротивление датчичиков тока в каждом канале. В данном случае убрав по 2 пары низкоомных резисторов мы увеличим общее сопротивление датчиков тока, тем самым уменьшив ток питающий светодиоды подсветки:
После выполненных работ телевизор вернулся в рабочее состояние:

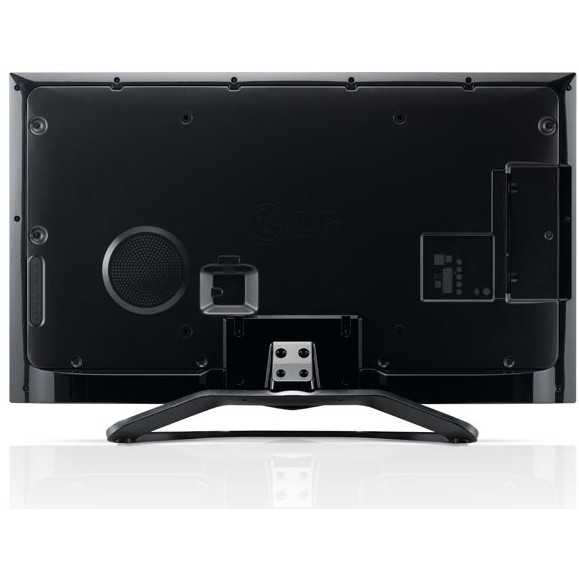

Телевизор LG 55LA660V
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв.
Торговая марка: LG, модель: 55LA660V-ZA.Коротко от телевизоре: 3D LCD, 1080p Full HD, диагональ 55″ (140 см), Smart TV, Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, тип подсветки: Edge LED.
На сайте LG есть прошивки (обновление ПО) для 55LA660V-ZA, версия 04.28.17 от 11.04.2019. Подробнее.
В составе используется MainBoard EAX64797003 и LCD-panel LC550EUH (PF)(P1).Блок питания (PSU) EAX64905801 (2.0) REV3.0 LGP55-13LPB BD9TA628110010512(1.5) Power Supply.
Доступна для скачивания документация по ремонту на странице ниже.
Откат прошивки на LG 55LA660V
voofit@ » 16 сен 2020, 21:09
Re: глюк сети LG 55LA660V-za
SCS » 16 сен 2020, 21:27
Re: глюк сети LG 55LA660V-za
voofit@ » 16 сен 2020, 21:31
Re: глюк сети LG 55LA660V-za
voofit@ » 17 сен 2020, 16:30
Re: глюк сети LG 55LA660V-za
Архивариус » 17 сен 2020, 16:32
Re: глюк сети LG 55LA660V-za
voofit@ » 17 сен 2020, 17:48
Re: глюк сети LG 55LA660V-za
JackSparrow » 17 сен 2020, 17:56
Re: глюк сети LG 55LA660V-za
voofit@ » 17 сен 2020, 18:16
Re: глюк сети LG 55LA660V-za
Архивариус » 17 сен 2020, 23:12
voofit@ , ссылки на прошивки.
- Модели ТВ 2013 года (Netcast 4.0)
- Для моделей LA620-LA642, LA644-LA741, LN570-LN578, LN613, LN655 2013 года и MT75S 2014 года:
Неисправность подсветки телевизора
Неработающая подсветка может появляться на экране TV следующим образом:
- отсутствие изображения при наличии звука
- мерцание экрана с определенной периодичностью
- после непродолжительной работы изображение пропадает, через определенное время картинка появляется
- верхняя или нижняя, а бывает средняя часть экрана затемнена, что вызывает при просмотре сильный дискомфорт и нагрузку на зрение
- яркие светлые пятна по экрану, мешающие просмотру
- искажение цветов в область синего спектра
Исчерпывающую информацию о неработающем узле, можно получить только при полной диагностике любого телевизионного аппарата LG. Правильная диагностика, это 85 % успешности ремонта.
Поиск неисправности выполняется в следующей последовательности:
- визуальный осмотр платы блока питания
- проверка блока питания, соответствующих выходных напряжений
- измерение напряжения поступающего в подсветку драйвера
Убедившись, что напряжение увеличилось в момент включения до 150 Вольт, а затем снизилось через 3 – 5 секунд до 100 Вольт (в зависимости от модели телевизора); мы поняли что БП и драйвер исправны. Значит неисправны SMD светодиоды установленные на планках, пора приступать к ремонту LG.
Блок питания ТВ LG
