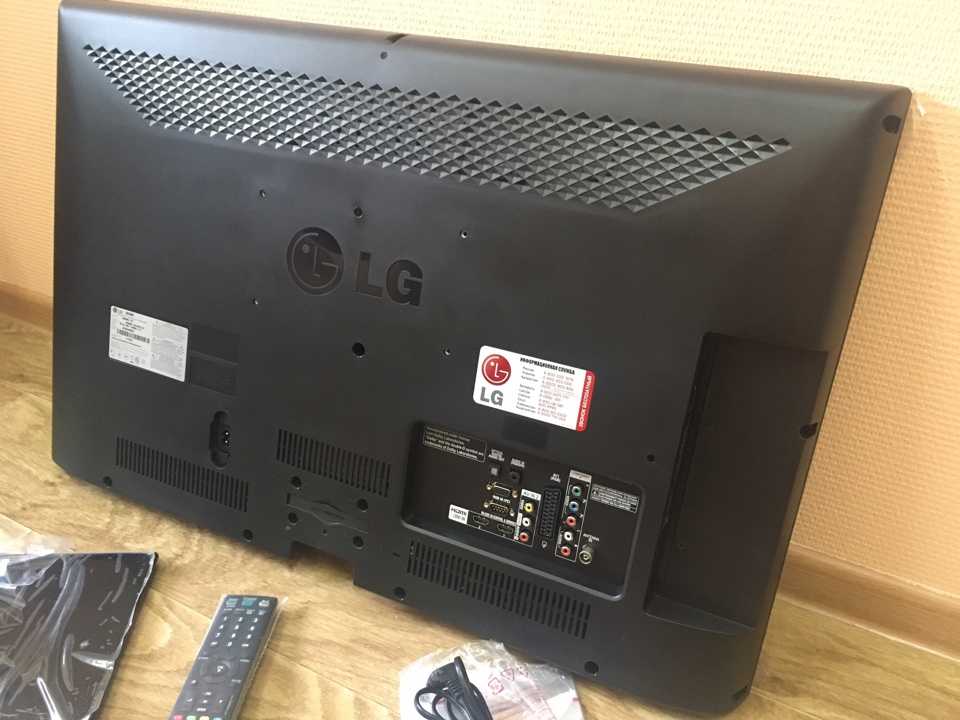

32cs560, 32cs560y (chassis:lb21b)

Диагностика неисправности телевизора

При первых симптомах поломки не стоит сразу же разбирать телевизор и извлекать блок питания. Дело в том, что причина проблемы часто кроется в розетке. Прежде всего стоит проверить наличие напряжение в сети, возможно неисправность в проводке. Причем наличие света или рабочие розетки в других комнатах еще ничего не значат, так как проводка может быть проложена только к одной розетке и проходить через отдельный автомат защиты. Проверить наличие напряжения в сети можно при помощи обычного индикатора.

Если напряжение есть, следует проверить его численное значение. Сделать это можно при помощи обычного мультиметра. Практически все современные телевизоры рассчитаны на рабочий диапазон напряжения в 210-250 В. Но в некоторых случаях напряжение может понижаться до пределов 190 или даже 170В. Телевизор не будет включаться только потому, что ему не хватает питания. В данной ситуации придется либо решать вопрос с энергопоставляющей компанией, либо прибегнуть к покупке стабилизатора.

Стабилизатор также поможет защитить телевизор от пагубных скачков напряжения в сети.

Если же все с источником питания и напряжением в порядке, проблемы действительно в самом телевизоре. А если он не включается, значит все кроется в неисправности самого блока питания

На что еще следует обратить внимание:

1. Издает ли телевизор посторонний звук – трещит, стучит, свистит или пищит.
2. Горит ли индикаторная лампа.
3. Не греется ли задняя стенка телевизора.
4. Происходит ли что-то при подключении телевизора к сети.

Далее можно будет приступить к разбору телевизора и извлечению из него платы блока питания для поиска локальных неисправностей.

Проверка результатов ремонтных работ

По завершению ремонта, необходимо монтировать плату обратно в телевизор. Для этого подключаются все шлейфы и соединения со вторичной платой, а сама плата БП наживляется при помощи одного-двух болтов. Первую проверку также следует выполнять без предохранителя, заменив его лампочкой накаливания. Если при подключении телевизора к сети лампа горит, а сам телевизор работает в штатном режиме, значит, ремонт выполнен правильно. Останется только вернуть на место предохранитель, зафиксировать плату, закрыть ее защитным кожухом (если он был) и закрепить заднюю крышку телевизора.

Но даже после замены сгоревших элементов платы, телевизор может не включиться. Вышедшие из строя элементы в процессе эксплуатации могли привести к более серьезным поломкам. Эксперимент с лампочкой позволит выявить остальные неисправности:

• Если лампочка загорается, но сразу же тухнет, а на экране появляется характерный растр – необходимо заменить оптронные пары.
• Если лампа загорается и тухнет, но индикатор телевизора так и не загорелся, а на экране ничего не появилось – искать проблему стоит в области генератора импульсов. Рекомендуется проверить напряжение на высоковольтных конденсаторах и выполнить повторную проверку на предмет целостности диодов выпрямителя.
• Если лампа горит ярко – в цепи присутствует пробой, и на участок, где должно быть 5В, поступает высокое напряжение. Проверяем напряжение выхода трансформатора, и, если повреждение в нем, замене подлежит весь блок питания. Если трансформаторы целый, необходимо провести повторную проверку и выявить «пробитый» элемент.
• Если лампа не горит – присутствует обрыв цепи. В таком случае также проводится повторная проверка на целостность каждого элемента, путем прозвона мультиметром.

Самый неблагоприятный исход – это обрыв обмотки трансформатора. Выполнить такой ремонт будет крайне сложно, и вероятнее всего, под замену пойдет сам блок питания, который обойдется в несколько тысяч рублей.

Как зайти в сервисное меню с обычного пульта?

С помощью обычного пульта нельзя получить доступ к полному спектру сервисных настроек. Но и без помощи специального пульта можно сделать, к примеру, сброс до изначальных параметров.

Вход в данное меню может немного отличаться в зависимости от конкретной модели телевизора, но основные общие моменты всё-таки можно выделить.

Данный метод применим ко всем Smart-телевизорам LG:

Если специальный пульт найти не удалось, а зайти в сервисные настройки нужно для других целей, можно воспользоваться данным сложным способом:

1. Возьмите и аккуратно разберите любой обычный пульт (можно найти дома от старого TB либо попросить ненужный у знакомых).
2. Накиньте провода отдельно на каждую ножку ИК-диода, а другие концы подключите к выходу музыкального центра либо активной колонки компьютера.
3. Поднесите диод к TB и постепенно увеличивайте громкость на колонках, пока на экране TB не появится окно для ввода пароля для открытия сервисного меню.

Видео-инструкция по данному методу (пример показан на TB LG 32LD420):

Как предотвратить дальнейшие поломки

После успешного ремонта, установки платы на место и выполненных проверок, следует позаботиться о том, чтобы телевизор больше не ломался. Полностью застраховаться от поломок сложной техники невозможно, но можно устранить факторы, которые выводят БП из строя:

• Решить проблему с перепадами напряжения, установив стабилизатор.
• Установить дополнительную автоматическую защиту от перегруза в сети и коротких замыканий.
• Устранить чрезмерную влажность в помещении, где эксплуатируется телевизор.
• Убедиться, что используется работоспособная розетка и качественный удлинитель, а кабель питания телевизора и вилка не имеют повреждений.
• При возникновении каких-либо симптомов неисправности (шум, долгий запуск телевизора), не запускать проблему и своевременно выполнять ремонт.

Единственные элементы, подверженные временному фактору – это конденсаторы. В остальном, неисправность значительно легче предупредить, чем потом ремонтировать.

Мы в Telegram

• 60

Диагностика блока питания телевизора

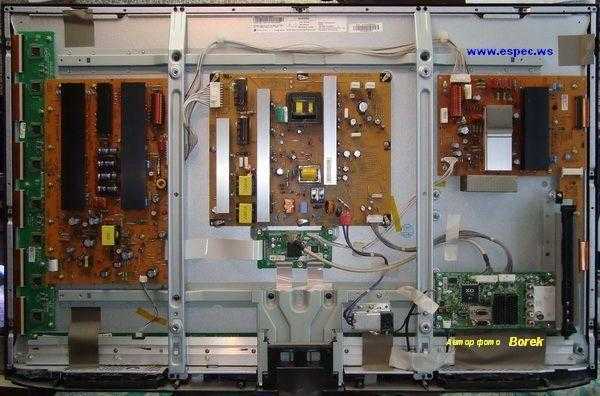

Блок питания представляет собой сложное устройство, содержащее множество электронных компонентов. Выйти из строя может любой из них, поэтому пошаговую инструкцию по диагностике и ремонту дать невозможно. Тем не менее, существуют общие принципы поиска неисправностей, вытекающие из устройства БП.

В первую очередь, добравшись до платы источника питающих напряжений, надо произвести осмотр. Если обнаружены вздувшиеся или потекшие оксидные конденсаторы, их надо сразу заменить элементами с той же емкостью и с тем же (или большим) рабочим напряжением.

При осмотре также можно обнаружить подгоревшие дорожки на плате, потемневшие от нагрева электронные компоненты, некачественную пайку и т.п. Все это подлежит немедленному устранению (в том числе, путем замены).

Следующим шагом надо проверить напряжение на входе блока питания, а если оно есть – то на выходе входного модуля. Если на выходе напряжение отсутствует, в первую очередь надо проверить целостность предохранителя.

Дальше надо проверить наличие питания на входе платы дежурного напряжения. Если все в порядке, а на выходе дежурки нет (и не горит красный светодиод готовности на передней панели ТВ), надо проверять модуль дежурного напряжения. Если +5 VDC присутствует, а сигнал на включение основного модуля не формируется, также проверяется плата дежурного напряжения. Если такой сигнал генерируется, проверяется коммутатор на входном модуле.

Если все в порядке, проверяется наличие напряжения на входе и выходе ККМ. Если на выходе напряжения нет, проверяется корректор коэффициента мощности. Если все в порядке, и питание по команде с ПДУ или кнопки подается на основной модуль, а на его выходе питающих напряжений нет или они не соответствуют номиналам, надо проверять основной модуль.
