LG 42LB671V Ремонт, схема, сервис

Пропадает подсветка на телевизоре LG 42LB673V

По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V) Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.

Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).

Состав телевизора LG 42LB673V:

Main (материнская плата): EAX65384003

Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB

Panel (панель/матрица): LC420DUH (PG)(F1)

LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A

Разбор телевизора LG 42LB673V

1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.

2. Откручиваем болты из задней крышки и снимаем ее

3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.

4. Откручиваем и снимаем нижние защитные планки

5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.

6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.

7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.

8. Снимаем фильтры и рассеивающий пластик.

9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель

10. Снимаем отражатель

Ремонт подсветки в телевизоре 42LB67*

В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА

Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.

Проявление неисправности БП

В отличие от прочих компонентов ТВ, любая поломка блока питания сразу же влияет на работоспособность телевизора в целом. Это значит, что после включения телевизора в сеть даже не будет загораться индикатор активности, не говоря уже о выводе звука, картинки или проявлении других признаков жизни. Проявление поломки может быть следующим:

1. телевизор не включается и не горит светодиод;
2. устройство не функционирует из-за срабатывания защиты в блоке питания, которая обычно сопровождается свистом импульсного трансформатора. Данное проявления так же может указывать на необходимый ремонт LED подсветки в ТВ;
3. из БП поступает слишком низкое либо чрезмерно высокое выходное напряжение.

Если устройство может включиться и в его работе просто проявляются какие-либо дефекты, то это, вероятнее всего, вызвано другим компонентом телевизора, а не блоком питания. Однако существует также ряд исключений, при которых проблема все же связана именно с БП:

• устройство не включается, хотя горит светодиод дежурного режима;
• изображение появляется через некоторое время после звука;
• для получения нормальной картинки и звучания телевизор необходимо включать и выключать несколько раз.

Отдельно также стоит упомянуть о возможных поломках других узлов телевизора, которые не вызваны неполадками БП, но непосредственно влияют на его работу. К таковым можно отнести узлы включения питания, цепи обратной связи, нагрузки БП и так далее.

Как самостоятельно устранить проблему

Устранить проблему самостоятельно возможно только при наличии несущественных проблем, касающихся электропитания, переключения режимов или пульта управления. Во всех остальных случаях рекомендуем обратиться к специалистам и не заниматься самостоятельным ремонтом устройства, особенно, если оно находится на гарантии.

Проверка режима телевизора

Если вы оставляли телевизор в режиме ожидания, индикатор на устройстве будет гореть красным. Для выхода из спящего режима просто нажмите кнопку питания на передней панели телевизора или пульте.

Если вы подключили телевизор как монитор к своему компьютеру или к игровой приставке, отключите устройство и измените режим на TV.

Проверка пульта

Чаще всего ломается вовсе не телевизор, а пульт от него. Попробуйте заменить батарейки, проверить корректно ли они вставлены. Проверьте целостность корпуса пульта, а также наличие и корректную работу всех его кнопок.

Осмотр подачи электричества

Сомневаетесь в исправности розетки? Переподключите устройство к другой и попробуйте снова его включить. Неисправность кабеля проверить будет сложнее, но если у вас имеется кабель с таким же разъемом, подсоедините его к телевизору и попробуйте включить его.

Выбран другой источник

Если вы подключили телевизор к беспроводному интернету или выбирали AV или HDMI – источники сигнала, в работе устройства может произойти сбой, который можно исправить, выбрав другой источник сигнала в настройках.

Как проверить на исправность на практике?

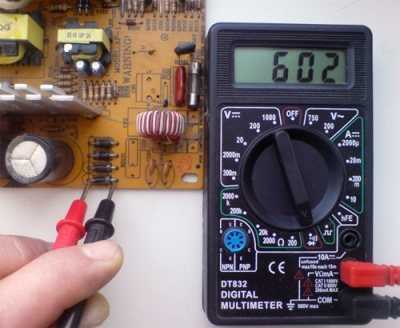

В общем виде наружная диагностика возможных неисправностей и поломок блока питания выглядит следующим образом.

Если внешний вид конденсаторов вызывает у вас хоть какие-то подозрения, то их необходимо сразу же снять и заменить.

Вы заметили перебои с работой дежурного режима – нужно сразу же проверить напряжение на управляемом стабилитроне. Если на выходе данного узла напряжение будет отсутствовать либо иметь слишком низкие значения, следовательно, режим работы нарушен.

Для того чтобы восстановить функциональность элемента, необходимо удостовериться в работоспособности всех остальных деталей схемы. Для этого следует выпаять один контакт подозрительного конденсатора либо резистора, все сгоревшие элементы удалить полностью и сразу же заменить новыми. Если вы увидите участок некачественной пайки – это место нужно залудить с флюсом, а после удостовериться в том, что контакты прочно зафиксированы в зоне крепления.

О восстановлении работоспособности схемы БП и возвращении дежурного режима укажут появление напряжение в 5 В, а также мигание красного светового индикатора на лицевой панели телевизора.

Обращаем внимание на то, что при каждой замене остальных подозрительных элементов необходимо сразу же выполнять проверку – произошли ли изменения на выходе блока питания. О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда

О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда.

Метки: ремонт телевизоров, lg smarttv

Комментарии 41

Технический спирт — метанол, яд.А этиловый — это питьевой, который почему-то считается не ядом, а сильнодействующим наркотиком. Но при этом продается повсюду свободно

В данном случае был технический этанол — обычный этиловый спирт, непригодный для питья из-за высокого содержания примесей. Хотя, кто-то его пьет…

Тут игра понятий. Если в воду плюнуть, она тоже станет непригодной для питья. По определению этанол — спирт питьевой.А технический — это метанол — это яд.В ничтожно малых дозах.И смешно то, что этанол называют питьевым, одновременно классифицируя как сильнодействующий наркотик. Который, по логике, вообще должен быть запрещен и не может находиться в гражданской эксплуатации.»Этанол – это наркотическое вещество. Вот его сравнительные характеристики по сравнению с др. наркотиками. Этиловый спирт является угнетающим ЦНС веществом (расслабляющим) и относится к депрессантам (бабитураты, бензодиазепины, бутират).Рейтинг вызываемой степени наркотической зависимости:1.Героин2. Кокаин3.Табак4.Метадон5. Бабитураты (снотворное)6. Алкоголь7. Бензодиазепин8. Амфетамины9. Бупренорфин10. КетаминАлкоголь официально не относится к наркотическим средствам ни по перечню Единой конвенции о наркотических средствах 1961 года, ни по более расширенному перечню, действующему в настоящее время. Однако, по фармакологическим свойствам этиловый спирт относится к наркотическим средствам жирного ряда. Этиловый спирт обладает выраженным психотоксическим эффектом, для достижения которого требуется повышение доз (рост толерантности), при длительном употреблении развивается психическая зависимость, формируется абстинентный синдром.Существенными отличиями от признанных наркотических средств являются свободная продажа алкоголя (правовая легитимность), длительная предболезненная стадия, то есть формирование болезненного влечения значительно отставлено во времени. Предболезненная стадия при алкоголизме определяется годами, при наркоманиях – неделями, при токсикомании – днями.Абстиненция при алкоголизме 3 стадии аналогична абстиненции героиновой зависимости»…В принципе, тема не интересная для обсуждения.Добра!

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Проблемы с электричеством

Если телевизор LG не подаёт признаков жизни, то это необязательно означает выход техники из строя. TV может не работать из-за проблем с подключением к обще домовой электрической сети или коллективной антенне: поврежденный кабель, сломанная розетка, неполадки с местной электросетью — все это также не позволит включить устройство. Попробуйте подсоединить девайс к другому источнику питания и произвести его запуск — если не помогает, то придётся обращаться за помощью к телемастерам.

Перегоревший предохранитель — ещё одна из возможных причин неработоспособности жидкокристаллического или кинескопного аппарата производства ЛЖ.

Если же лампочка питания горит обычным цветом (красным, зеленым, синим), то есть вероятность того, что отсутствует связь прибора с источником телесигнала. Запустите дежурный режим монитора и попытайтесь открыть какой-либо медиафайл со смартфона или флешки, подключённых по USB или HDMI, на большом дисплее. Таким образом, вы сможете убедиться в работоспособности Smart-TV.

Матрица

Теперь нужно снять защиту. Учитывая, что на ней крепится блок питания и схема, они само собой связаны с матрицей телевизора при помощи специального шлейфа. Немного приподняв защиту с одного края, шлейф необходимо отделить, для этого потребуется небольшое усилие. Если вам все это показалось слишком сложным, обратитесь в сервисный центр LG, мастера как разобрать любой телевизор lg, и справятся с поставленной задачей в максимально короткий срок.

Все схемы и прочие детали крепятся на обычных шурупах, поэтому снять их не составит никакого труда, совсем другое дело, если вам необходимо добраться до подсветки. В таком случае придется снять самую хрупкую часть техники, матрицу, здесь важен опыт и сноровка, очень велик риск повредить экран, а это уже очень дорогостоящая его замена.

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.

Возможно вас также заинтересует

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Основные причины

Выход из строя блока питания – это одна из наиболее распространённых поломок современных LED телевизоров. Причина данной неисправности может быть вызвана множеством факторов, но среди них можно выделить 4 основных:

1. Нестабильное напряжение. Если напряжение в розетке постоянно «скачет», то оно способно не только ухудшить работу телевизора, но также привести к износу его комплектующих.
2. Короткое замыкание. Вызывает перегорание БП или других составляющих ТВ.
3. Сгоревший сетевой предохранитель. В этом случае не будет светиться индикатор дежурного режима.
4. Износ конденсаторов со временем. Очень распространённая проблема, которая никак не зависит от внешних факторов. Изношенные конденсаторы можно определить по их вздутию.

Причины

Независимо от того, какой у вас тип телевизора (ЖК, плазменный или кинескопный), неисправность даст о себе знать одним из следующих способов:

• устройство не будет включаться, хотя светодиодный индикатор будет мигать как обычно;
• индикатор загорается красным цветом и тухнет;
• слышны нехарактерные для работы плазменного LED TV звуки – гудение, щёлканье, свист.

Начинать поиск дефектов рекомендуется с внешних аксессуаров, а заканчивать — внутри аппарата. Первым делом убедитесь в целостности кабеля питания и, как ни странно, работоспособности пульта дистанционного управления, а диагностику внутренних механизмов «телика», поручите квалифицированным специалистам: если даже найдёте аппаратную неполадку (сгоревшая плата, разбитая матрица), самостоятельно вряд ли реально ее устранить.

Наличие посторонних звуков при включении

Если при старте TV слышны специфичное щёлканье, гудение где-то внутри девайса, техника не стартует с первого раза или долго «думает» перед запуском, то:

• произошел перегрев нескольких радиодеталей;
• случилась перегрузка блока питания;
• БП сгорел;
• активировалась защитная блокировка системы питания, например, после грозы или сильного перепада напряжения.

Чтобы избежать дополнительных проблем с микросхемами, срабатывает защитная блокировка, не позволяющая включить прибор, — именно блокиратор и издаёт характерные щелчки. Здесь потребуется помощь специалистов, которые сумеют разобрать корпус телика, отключить блокировку, а также провести тщательную диагностику и устранить главную причину неисправности.

Услуги мастера понадобятся, если, сгорела одна из микросхем блока электропитания, вздулся конденсатор (в таком случае вы услышите свист и гудение) или выгорел резистор на плате. Заниматься самостоятельным ремонтом при таких неполадках категорически запрещается.

Замена матрицы на телевизоре: инструкция

Матрица — хрупкая и чувствительная деталь, поэтому обращаться с ней нужно очень аккуратно. Лучше работать поэтапно:

1. Отключить телевизор от сети;
2. Разобрать корпус;

Разбор устройства

Как быстро поменять неисправную матрицу на жидкокристаллическом телевизоре без ошибок своими руками? Начать с последовательной разборки:

1. Снять ТВ с кронштейна и отнести его на место ремонта;
2. Аккуратно отделить от прибора шлейф и провода;
3. Раскрутить отверткой саморезы на корпусе и снять переднюю или заднюю панель;

Замена матрицы

Производители выпускают модели с винтовыми и защелковыми креплениями. Разборка устройств происходит с передней части или сзади.

Доступ с фронтальной стороны

Разбирать телевизор необходимо следующим образом:

1. Отжать защелки, удерживающие облицовку;
2. Убрать поврежденное защитное стекло;
3. Выкрутить винты на корпусе;
4. Полностью снять крепления за задней панели.

Важно! Некоторые модели оснащены дополнительной защелкой для винтов. Ее снимают очень аккуратно

Доступ с тыльной стороны

Снимая матрицы с передней части техники:

1. Полностью выкрутить крепеж для задней панели;
2. Наметьте место винтов, если они разные по длине;
3. Снимите подставку у настольной модели;
4. Аккуратно отделите шлейфы от люка на задней стенке;

Установка новой матрицы

Работают следующим образом:

1. После распаковки новую матрицу укладывают на мягкую ткань или картон рядом со старой;
2. Все платы и модули поочередно переносят с неисправного корпуса на исправный;
3. Шлейфы от экрана подключают по факту переноса платы;
4. После подсоединения модулей устанавливают рамку и крышку на заднюю панель.

Чтобы телевизор начал показывать, матрицу согласовывают с модулями. В инструкции производителя указаны особенности настройки через сервисное меню.

Элемент аккуратно отделяется. От него отрезается полоса длиной 1 мм. Со шлейфа полностью снимают клей, залуживают контакты на плане и припаивают детали.

Способы установить Wink на LG Smart TV

Установка программы Wink доступна на LG Smart TV с версией OC от webOS 3.0 и больше. Есть два способа установки: через официальный магазин от Smart TV либо с флешки, на которую предварительно будет скачена нужная программа.

Через официальный магазин

Это самый простой и надёжный способ.

Процесс установки Wink на LG Smart TV через магазин приложений:

1. Нажмите на пульте управления кнопку MY APPS (с картинкой в виде домика), она запустит магазин LG Content Store.
2. В открывшемся меню выберите раздел «Приложения и игры», расположенный справа (на картинке подсвечен розовым).
3. В открывшемся перечне найдите приложение Wink. Если ваша модель ТВ LG поддерживает данное приложение, оно окажется в списке. Для удобства операции есть возможность воспользоваться поиском и фильтрами. Забейте “Wink” в поисковой строке, находящейся сверху.
4. Кликните на значок нужного приложения. Откроется другая страница, на которой требуется нажать кнопку “Установить”.

После того, как приложение полностью скачается и установится, можно оформлять подписку и смотреть любимые каналы и фильмы.

С флешки

Этот способ сложнее и требует большего количества времени.

1. Найдите в сети архив с виджетом Wink для LG и скачайте его на ПК. Загружайте приложения только из проверенных источников, иначе можно нанести вред системе.
2. Проведите распаковку скаченного файла на флешку с файловой системой FAT32.
3. Вставьте флешку в USB-разъём на телевизоре. Если всплывёт уведомление с предложением открыть её, откажитесь.
4. Запустите приложение My Apps, выберите на его главном экране значок USB и откройте установочный файл с флешки.

Далее начнётся скачивание и установка.

У TB LG есть некоторые ограничения, связанные с установкой виджетов. Некоторые USB-устройства хранения данных могут не подходить для установки приложений на LG Smart TV, а телевизоры с одним USB-портом могут вовсе не поддерживать установку сторонних виджетов.
