LG 39LA620V Ремонт, схема, сервис

Практика ремонта

Состав телевизора:

Шасси LD33B MAIN:EAX64797004(1.1) PANEL: LC320DUE (SF)(U1) PSU: EAX64881301

Первичная диагностика показала исправность основных модулей телевизора. При включении телевизора подсветка появляется на 1 секунду и пропадает. Произведена разборка матрицы телевизора с целью диагностики исправности светодиодов подсветки.

Подсветка телевизора состоит трех лент: две по 7 светодиодов и одна 8 светодиодов. В данном случае для подсветки установлены светодиоды LG INNOTHEK 2835 3В 1Вт. Маркировка светодиодных линеек: 6916L-1107A.

Светодиодные ленты данной серии матриц LG также могут иметь маркировку: 6916L-1204A/6916L-1205A,6916L-1105A/6916L-1106A,6916L-1295A/6916L-1296A — так маркируется один и тот же комплект лент (A1B1 A2)

Лента A1 имеет 7 светодиодов, лента A2 имеет 8 светодиодов.

Комплект светодиодных лент для ремонта подсветки LG 32LA620V можно приобрести здесь:

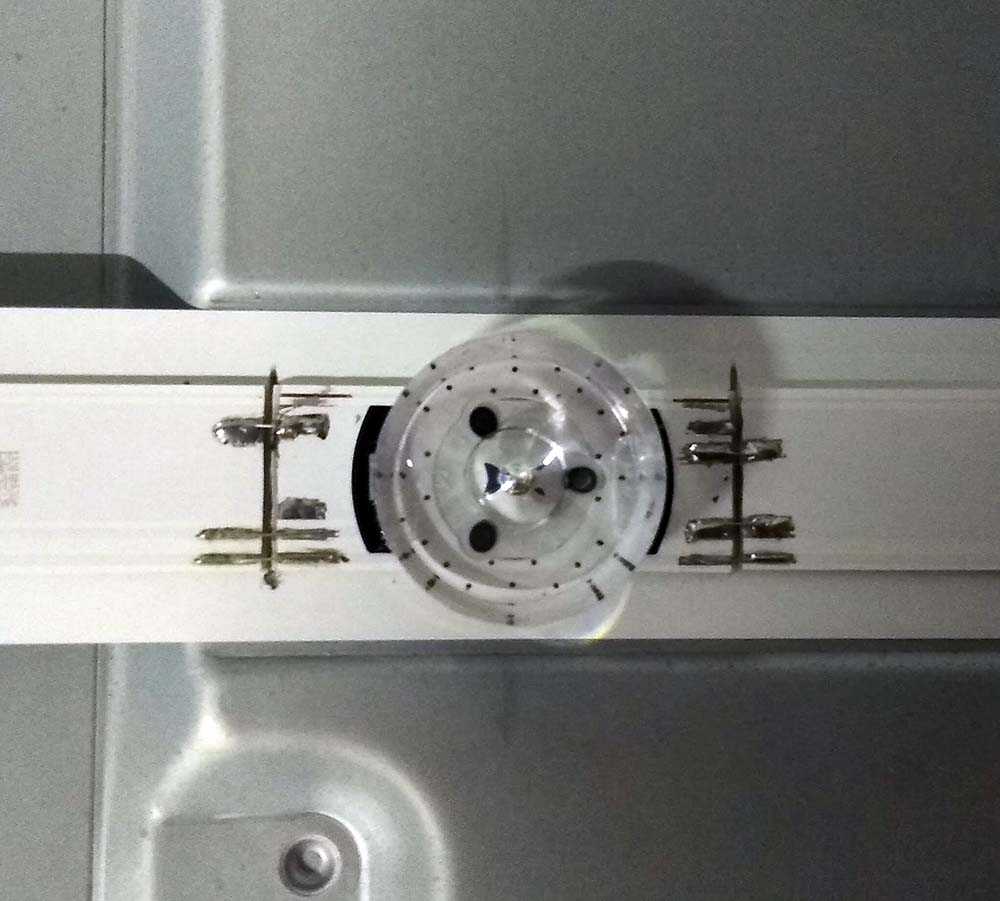

Как оказалось телевизор ранее ремонтировался неизвестным мастером и им был произведен вот такой вот ремонт:

Взамен одного сгоревшего светодиода на его место припаян кусок ленты со светодиодом и с приклееной линзой .

Ни в коем случае не рекомендую ремонтировать таким образом, так как неисправность подсветки и выход светодиодов из строя в основном связан с завышенным током питающим светодиоды, установленным заводом-производителем. Рекомендую менять все светодиоды при выходе хотя бы одного из них, так как оставшиеся «живые» светодиоды уже работали на пределе нагрузки и срок их работоспособности сократился при эксплуатации под завышенным током. А лучше заменить подсветку комплектом. И в обязательном порядке после ремонта слудет уменьшить ток питающий светодиоды.

EAX64881301 Доработка и уменьшение тока:

Управление подсветкой на данной плате реализовано драйвером BD9483F. Выход подсветки имеет два канала, один на одну ленту и второй на две ленты. Датчиком тока в данной схеме являются пары низкоомных SMD резисторов соединенных параллельно друг другу: три пары на один канал и четыре на другой, см. фото:

Замеры тока на каналах в заводском исполнении показывают значение в 310 mA.

Для уменьшения тока питающего подсветку необходимо убратьв каждом канале по одному резистору, тем самым увеличив общее сопротивление пар резисторов, что приведет к ограничению тока до 250 mA вместо заводских 310 mA. К примеру можно убрать из схемы резисторы R812 и R829.

Та же самая схема применена в некоторых телевизорах LG серии LA с диагоналями 40 и 42».

Определение неисправных светодиодов

После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.

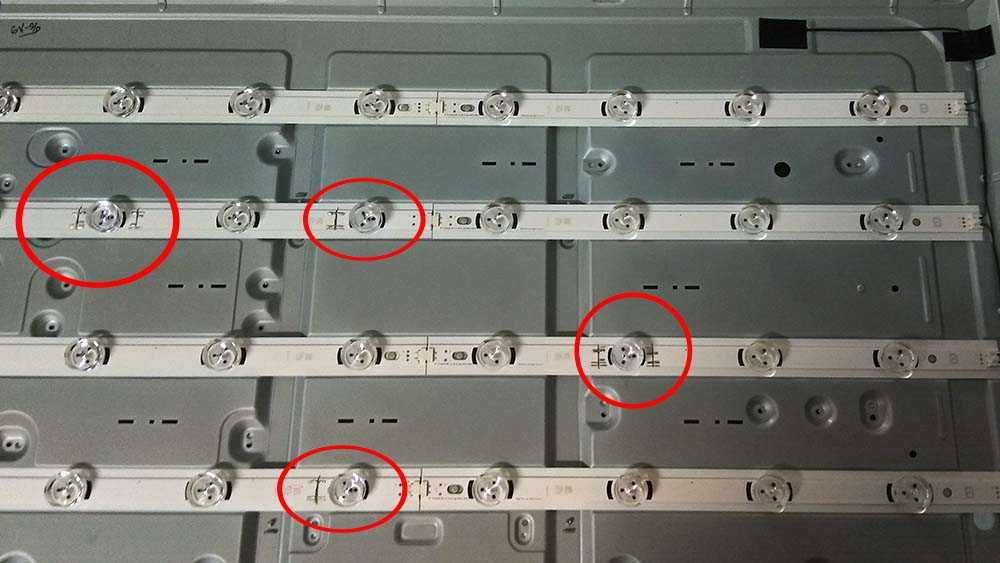

Светодиоды, которые были заменены в предыдущем ремонте

Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.

Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.

Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.

Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго

Инструкция по снятию линз и замене светодиодов.

Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.

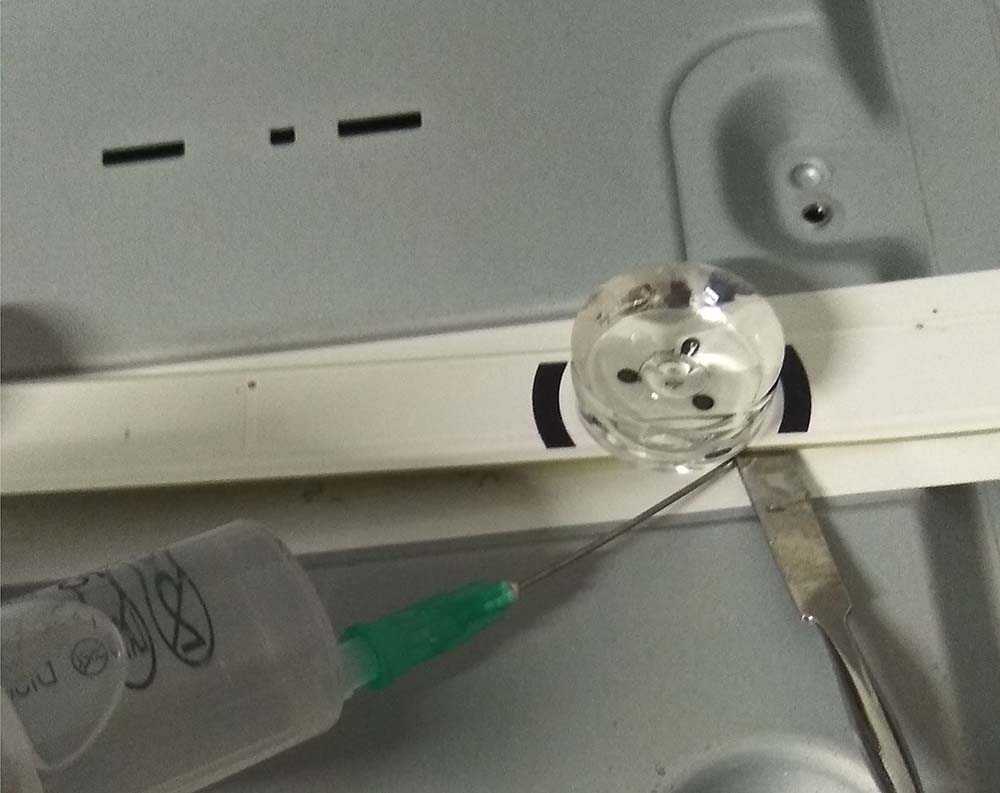

Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.

Процесс отклеивания планок

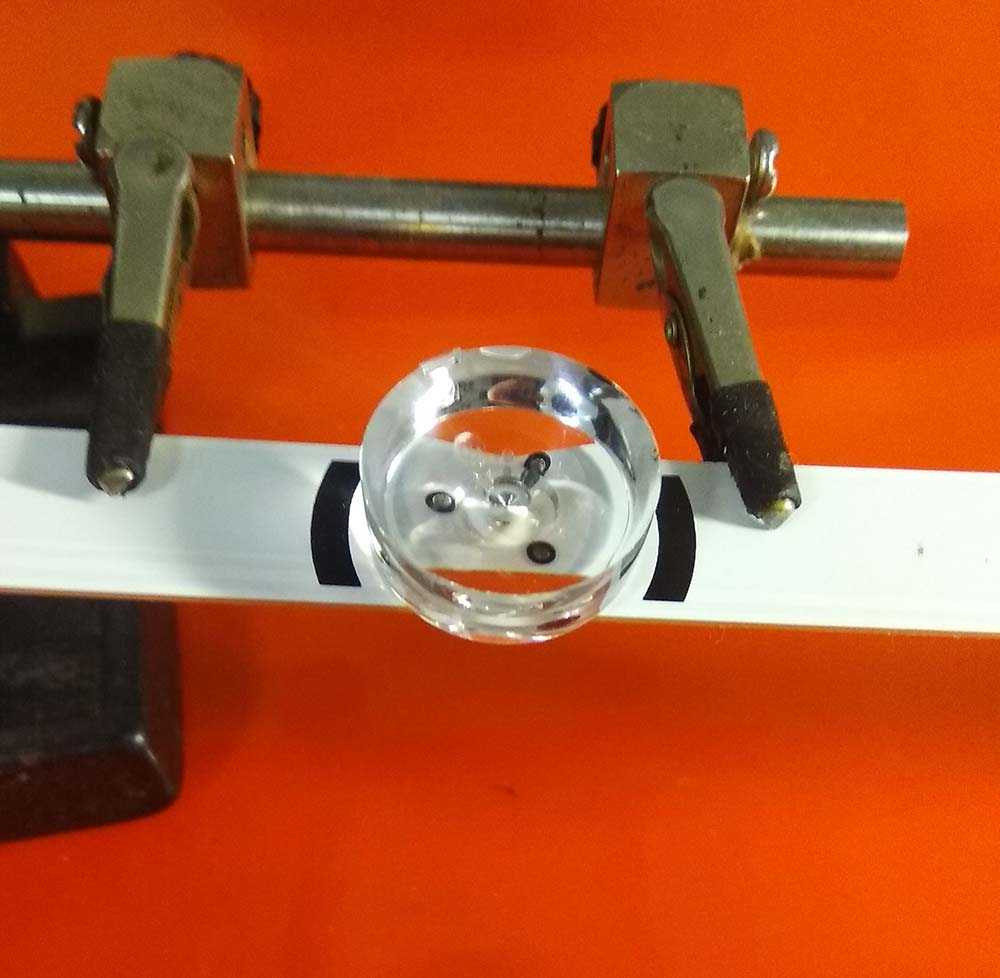

После этого, закрепляем планку с помощью “третей руки”, и готовимся снимать линзу.

Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.

Процесс прогревания планки

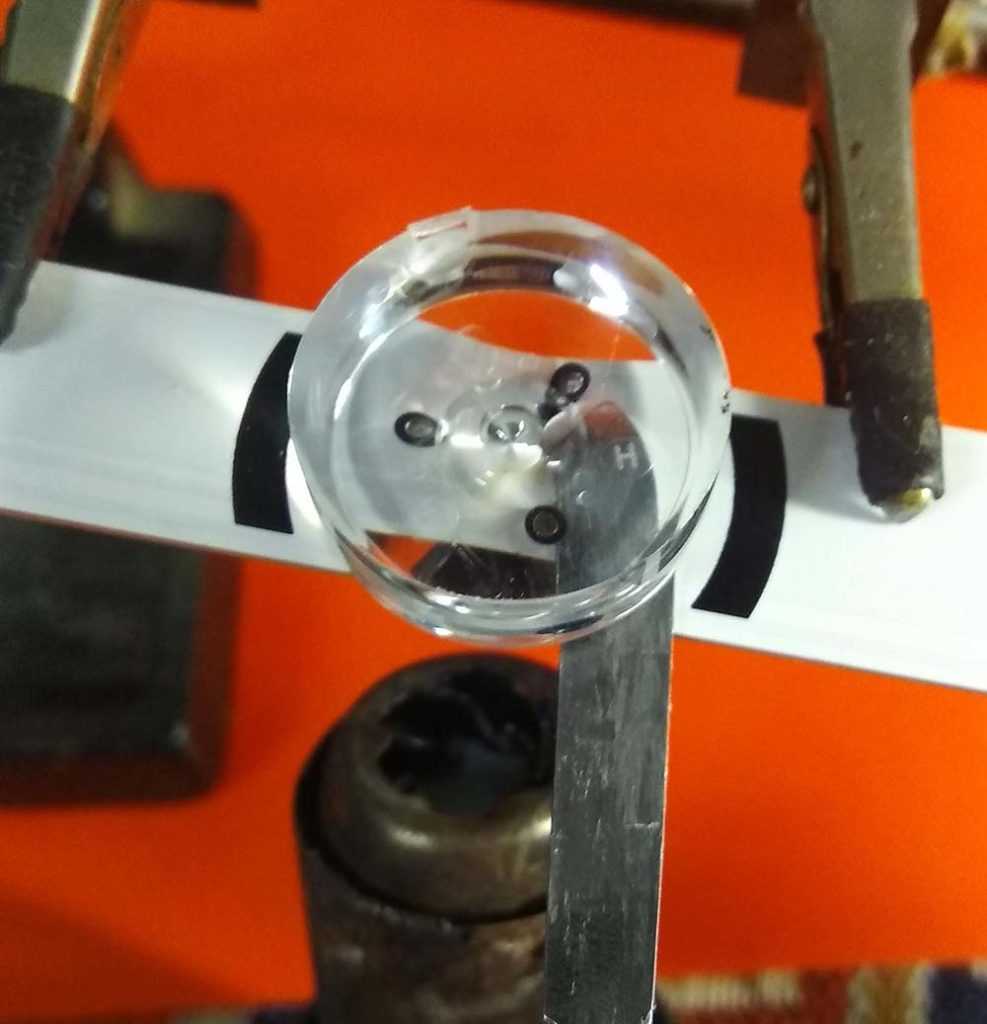

Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.

Линза снята. Все ноги на месте

Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.

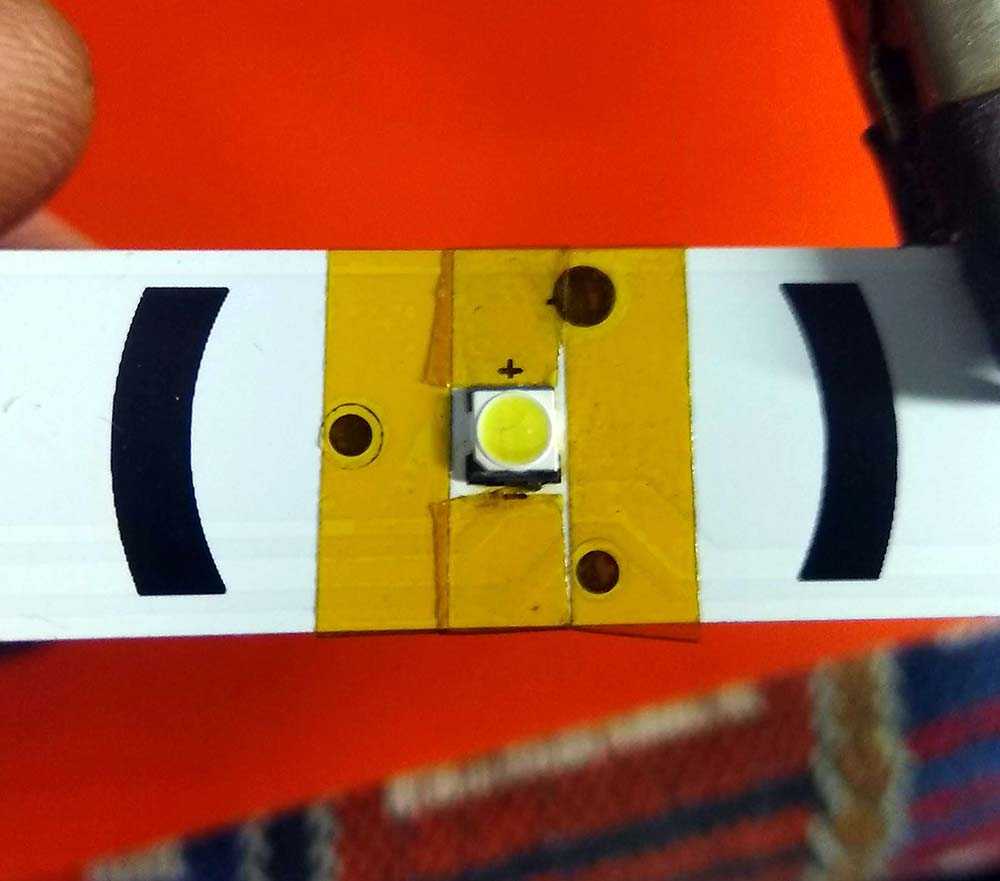

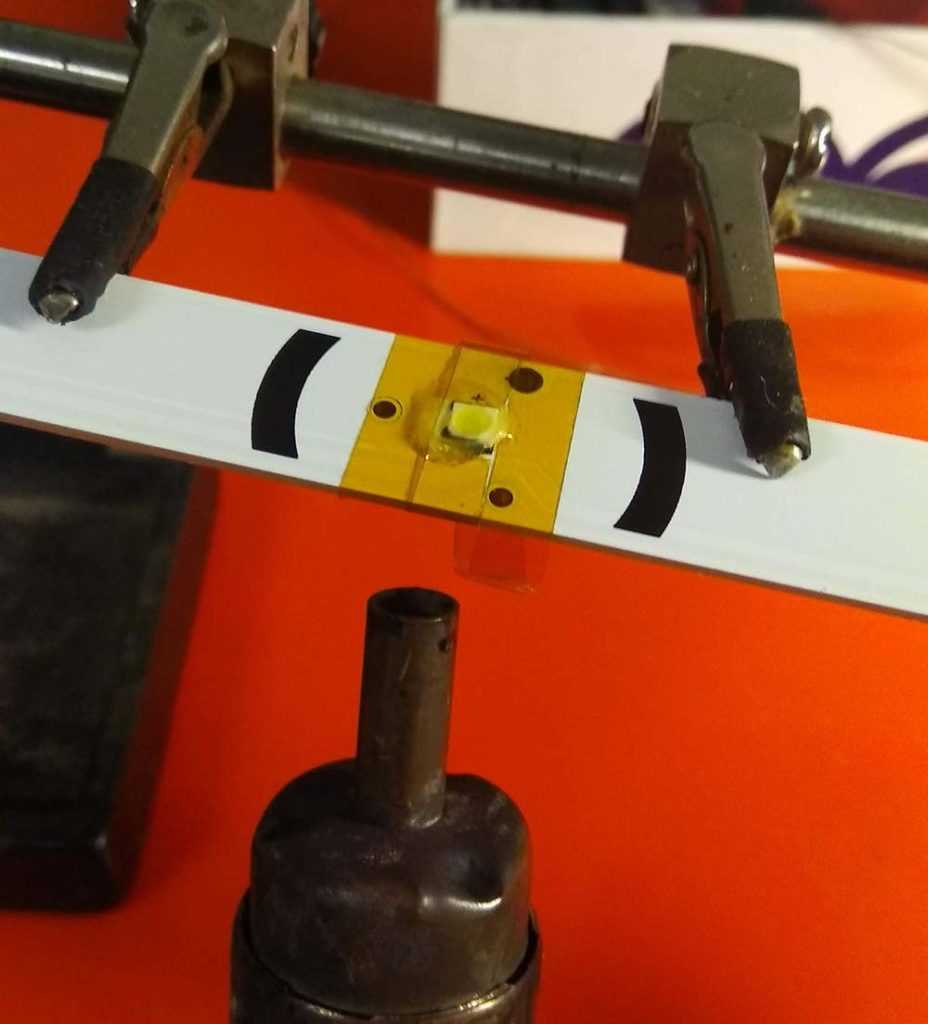

Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.

Подготовка светодиода к пайке

Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.

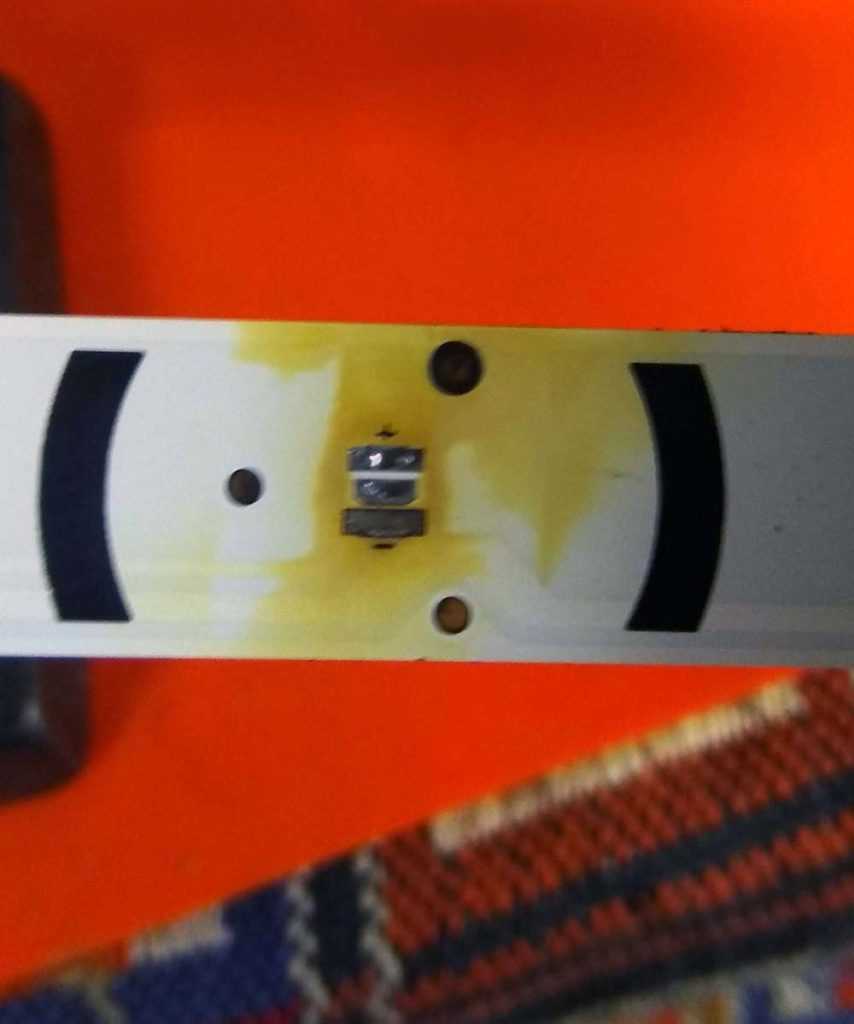

Процесс выпаивания светодиода

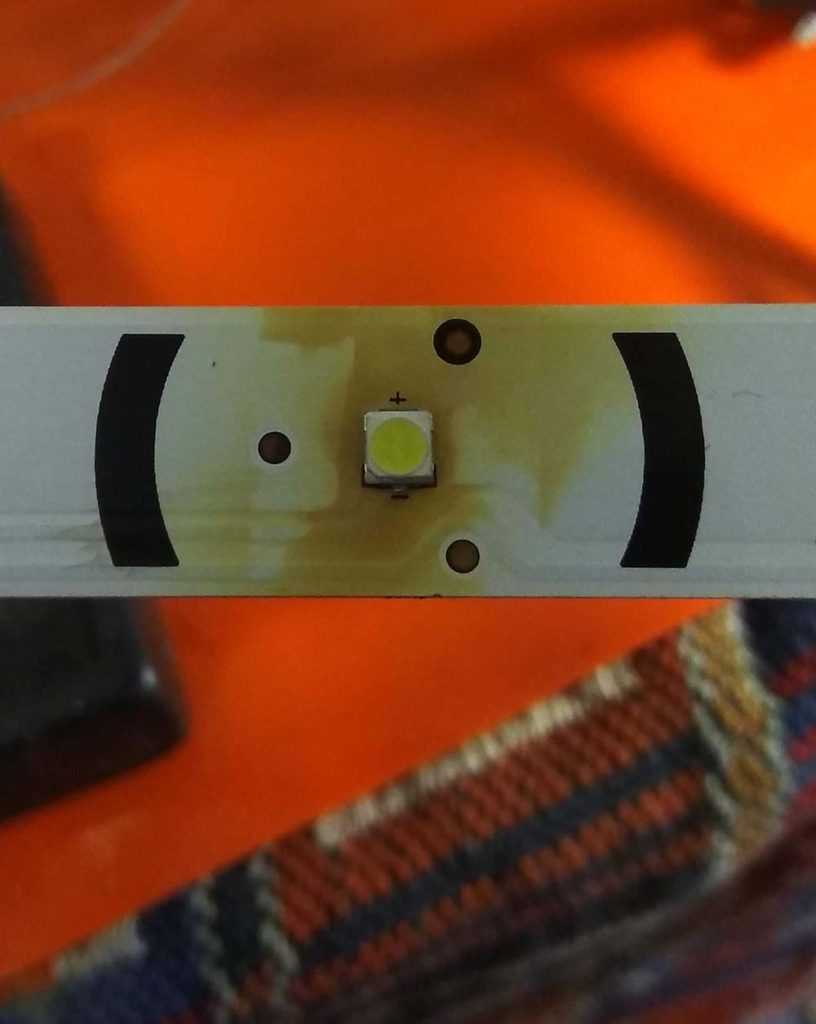

Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.

Смываем остатки флюса, и залуживаем новым припоем контактные площадки.

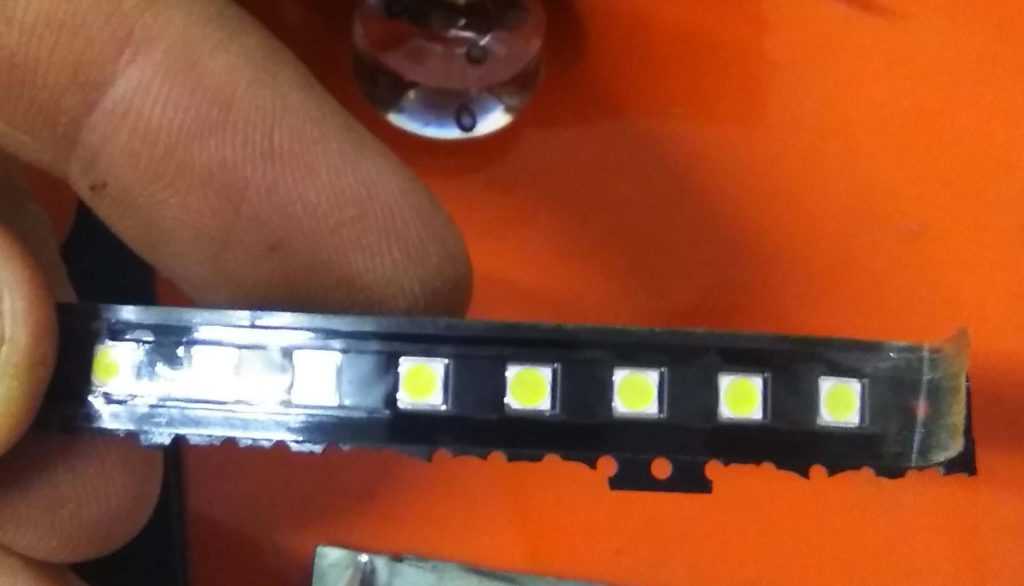

Новые светодиоды на 6 вольт. Большая площадка плюс

Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.

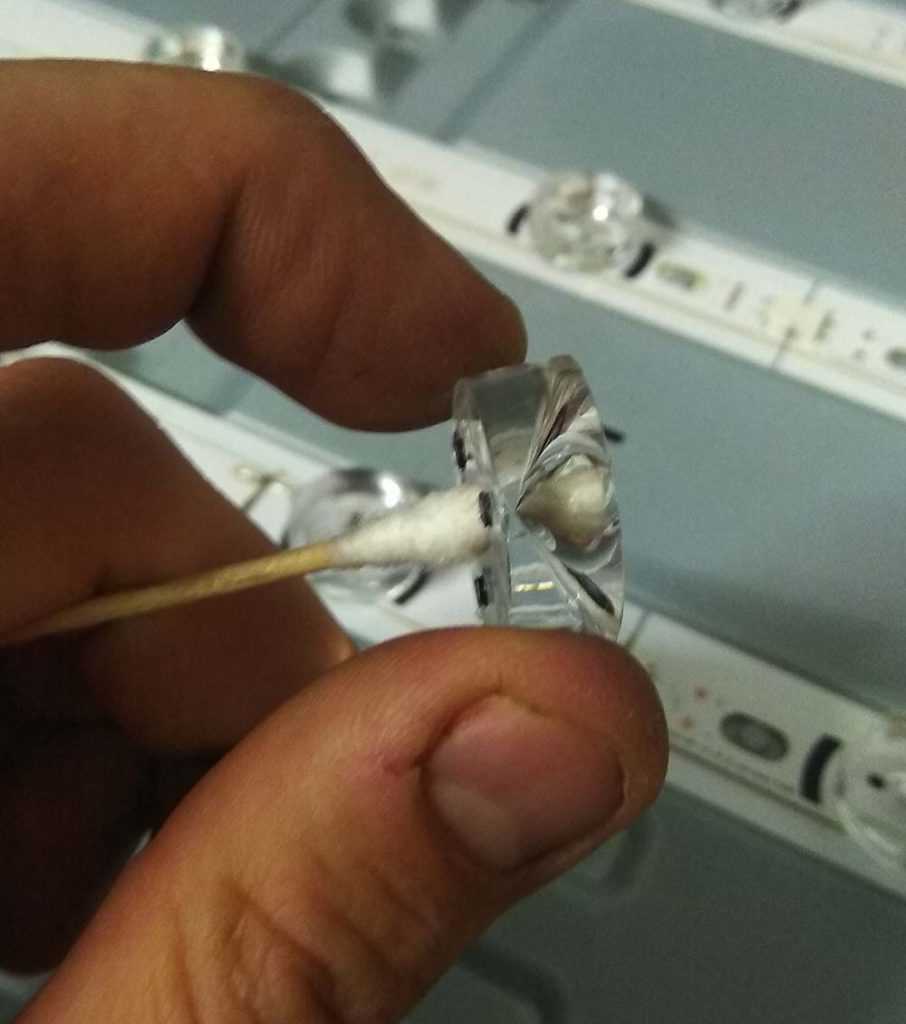

Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.

После этого наносим немного клея на место установки линз

Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы

После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.

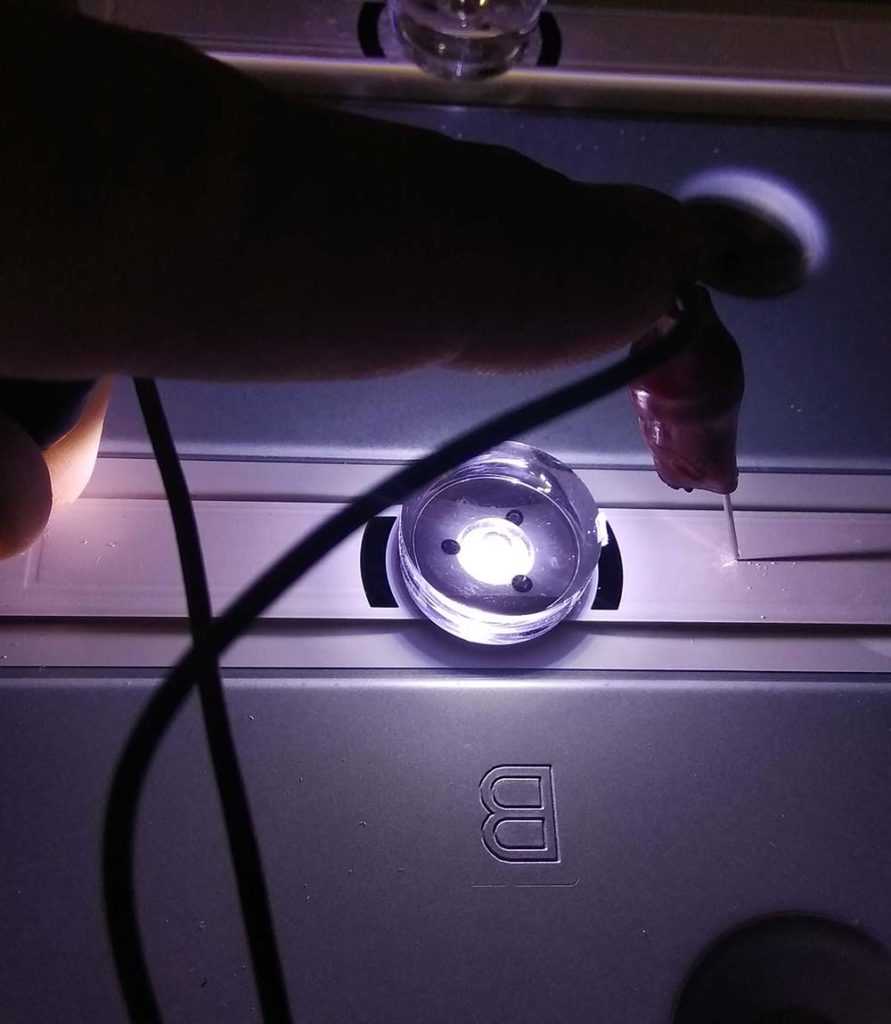

Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.

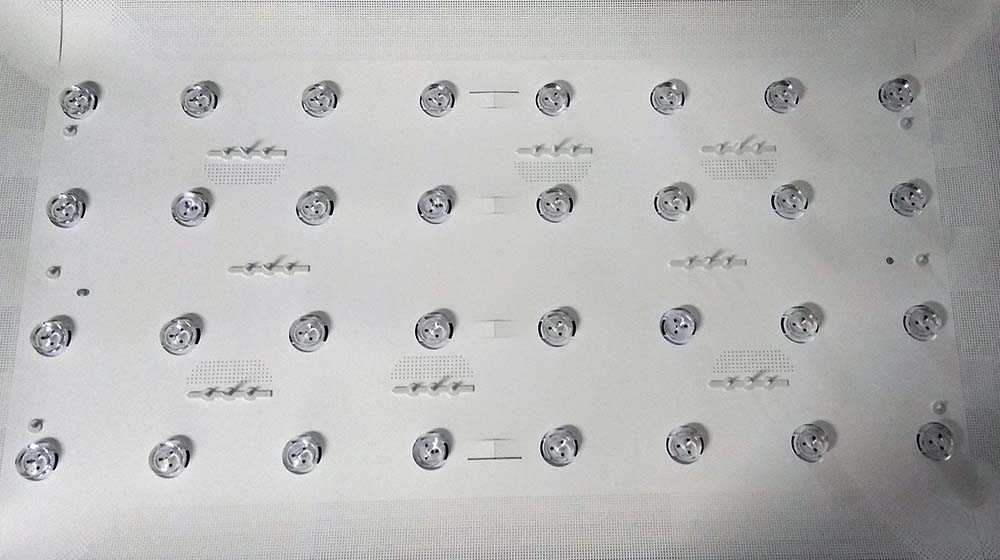

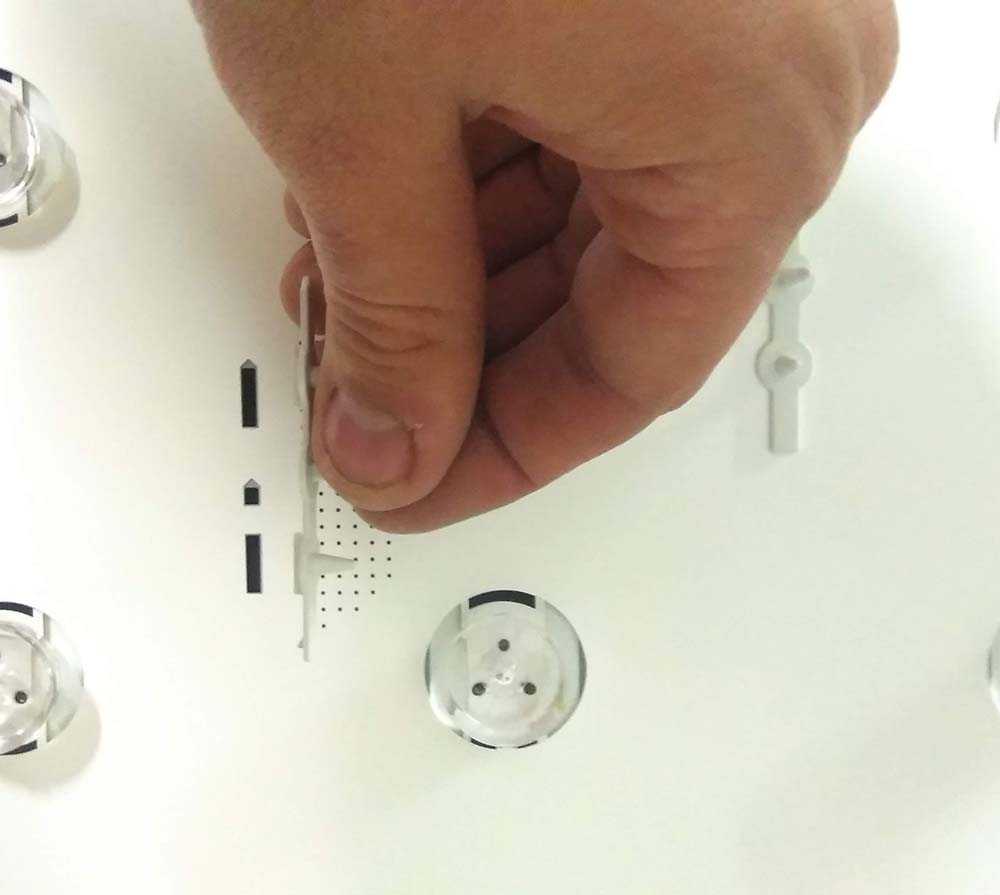

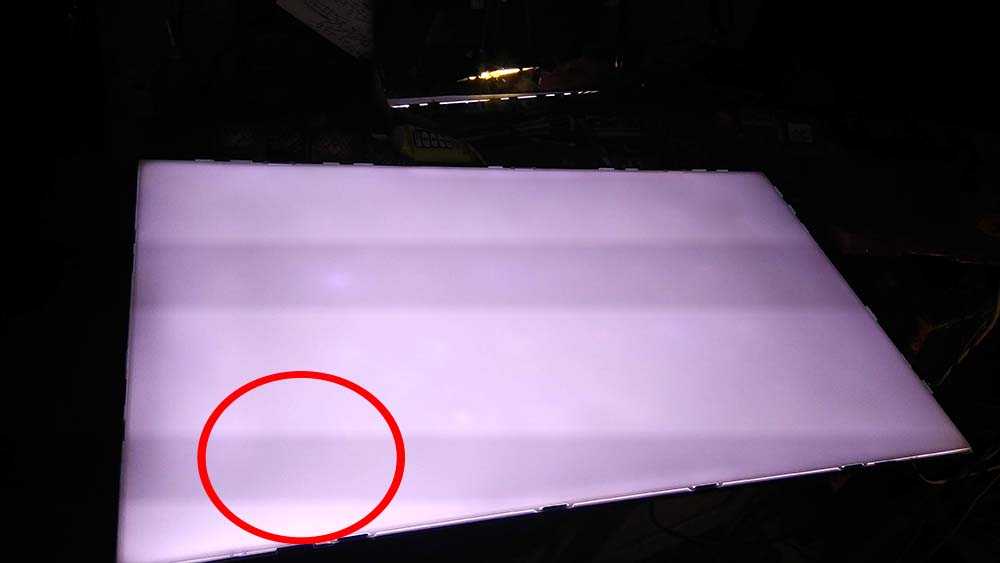

Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.

В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах

Дал часок просохнуть клею, после чего начал собирать телевизор.

Диагностика неисправности LED подсветки

Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.

Уложив телевизор, отвинтил все болты по периметру крышки.

Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.

В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.

Полная разборка телевизора. Пошаговая инструкция

Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.

Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.

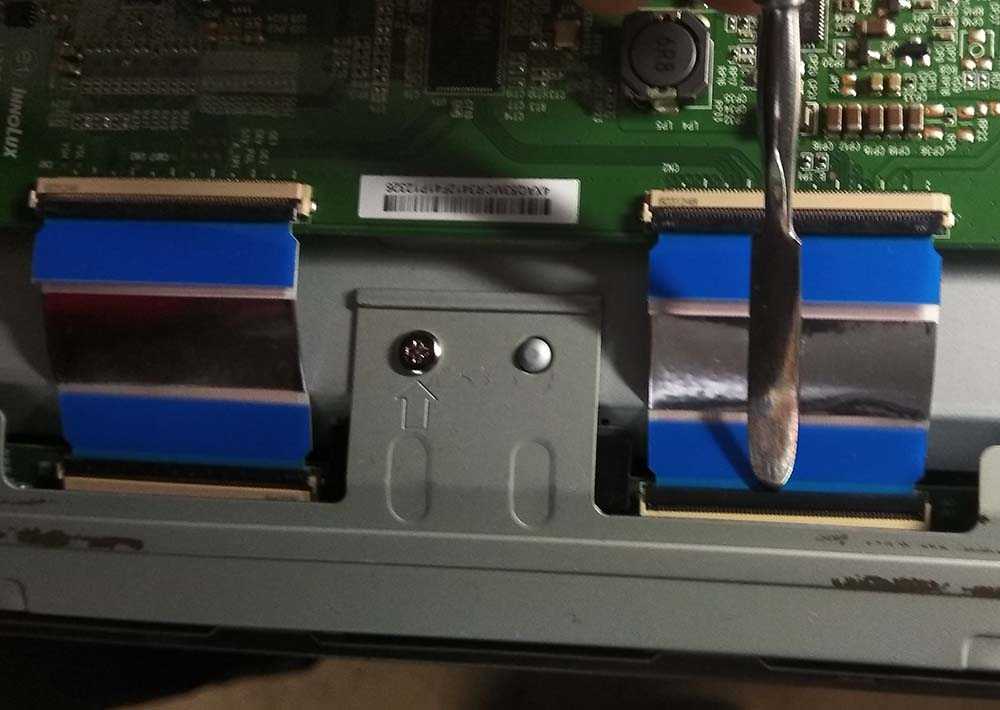

Отключение шлейфа на плату T-CON

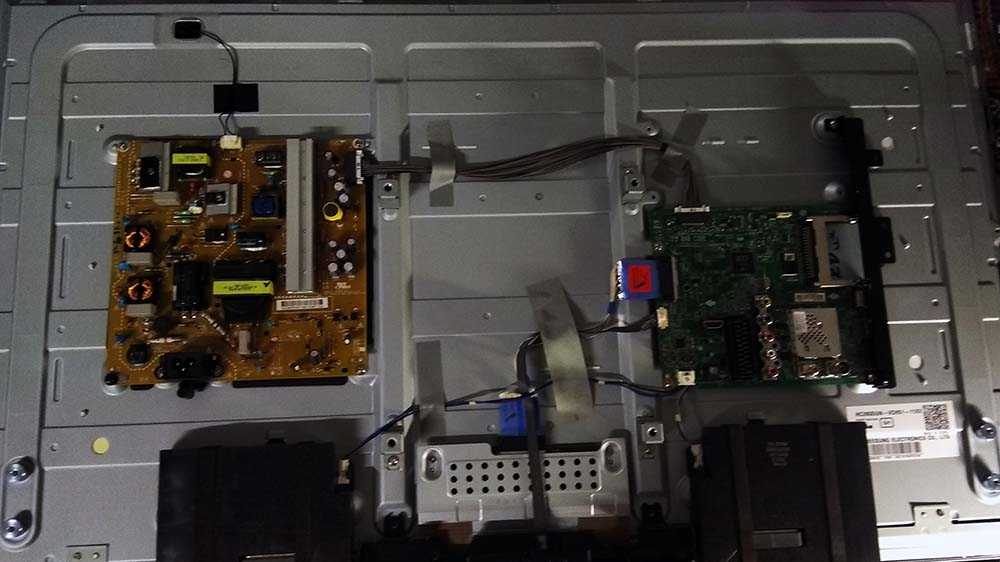

Сняты платы блока питания и MAIN

Снимаем защиту платы T-CON

С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.

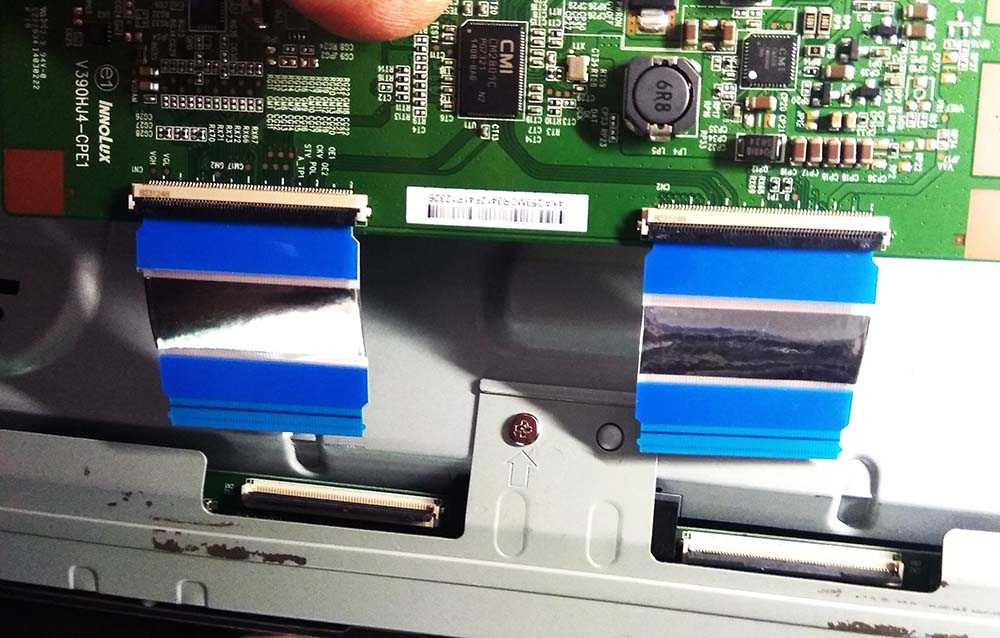

Отключение шлейфов платы T-CON

Шлейфы отключены, а плата снята

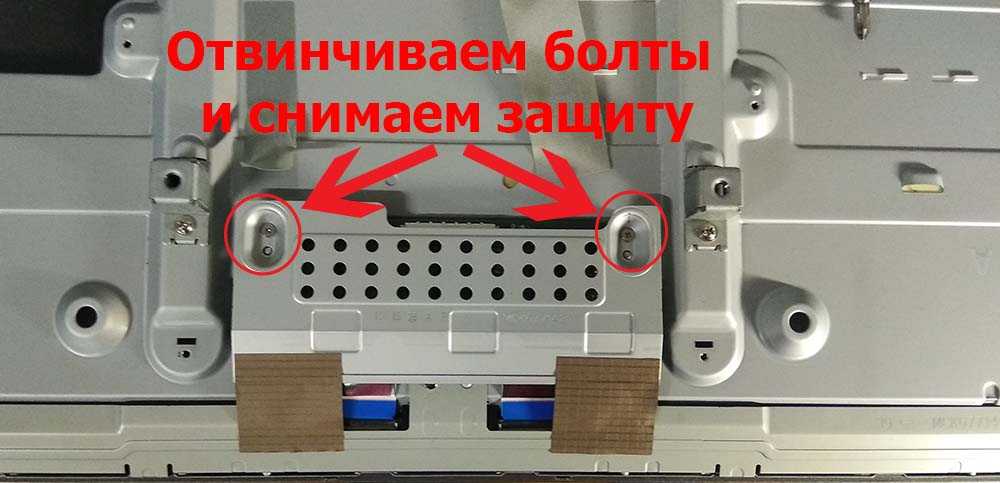

Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.

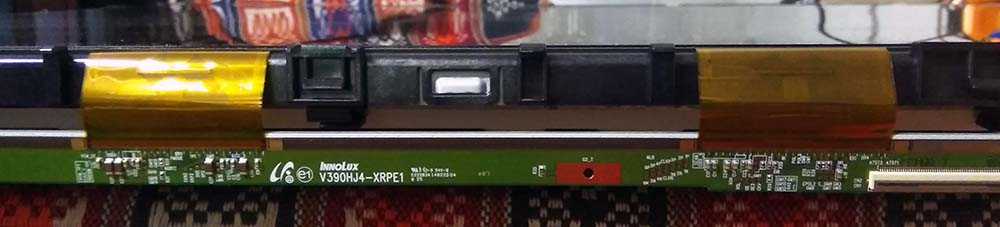

Снятие планки защиты дешифраторов

ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО

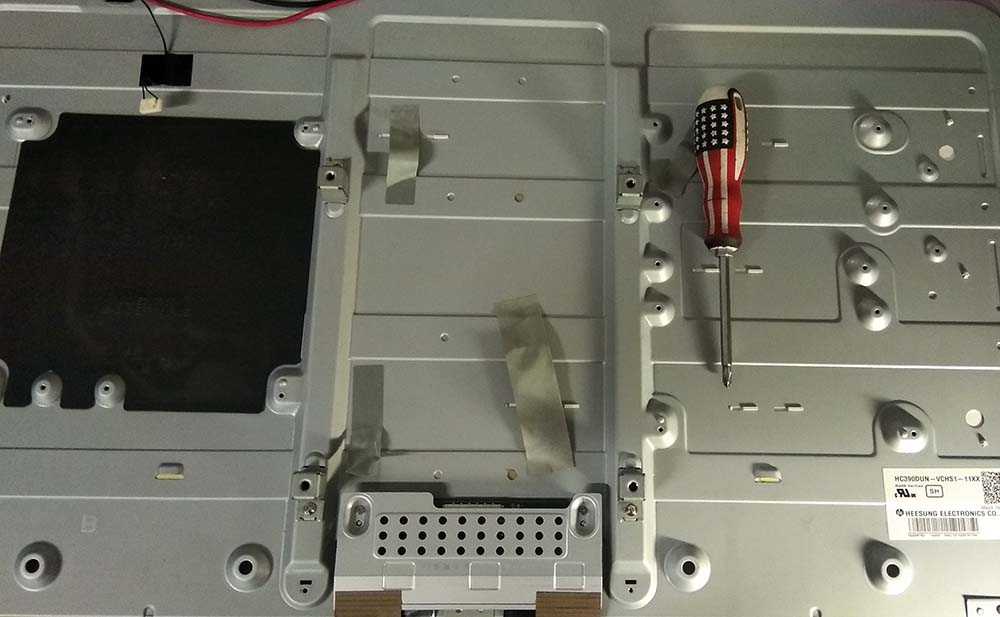

Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.

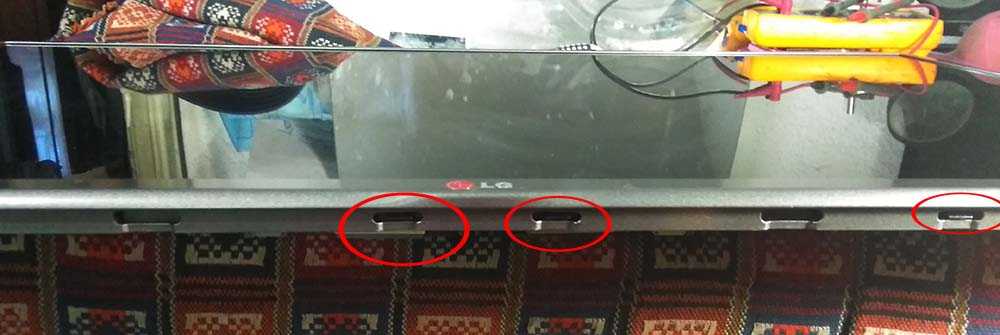

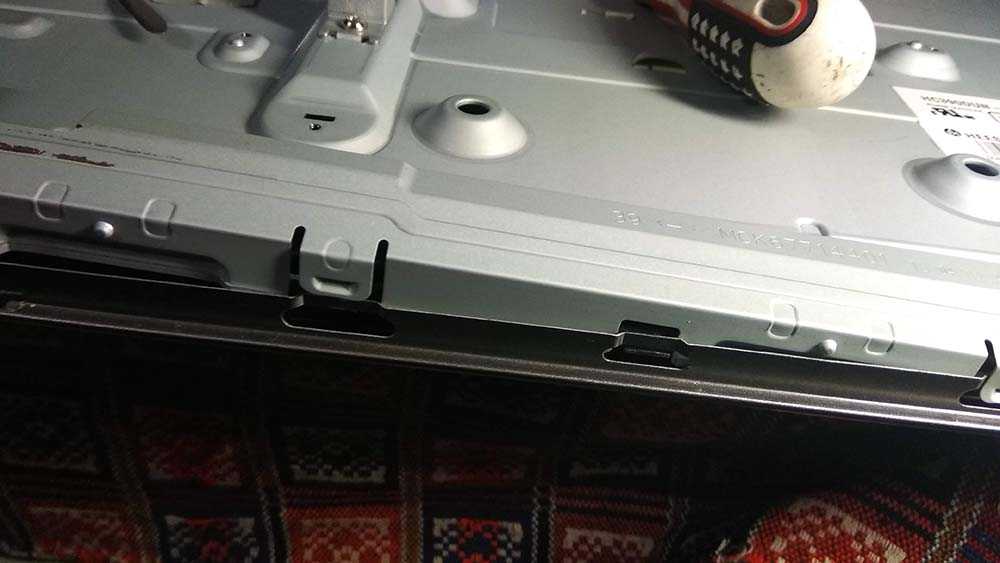

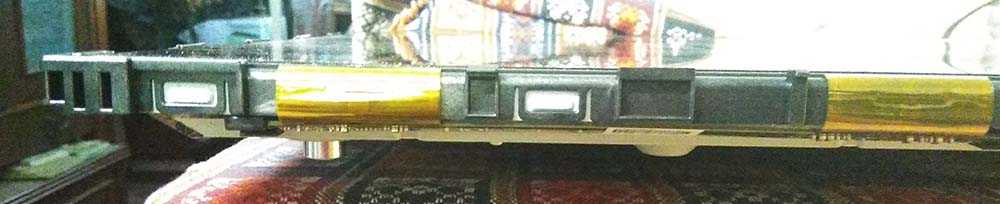

Отщелкиваем эти защелки по периметру

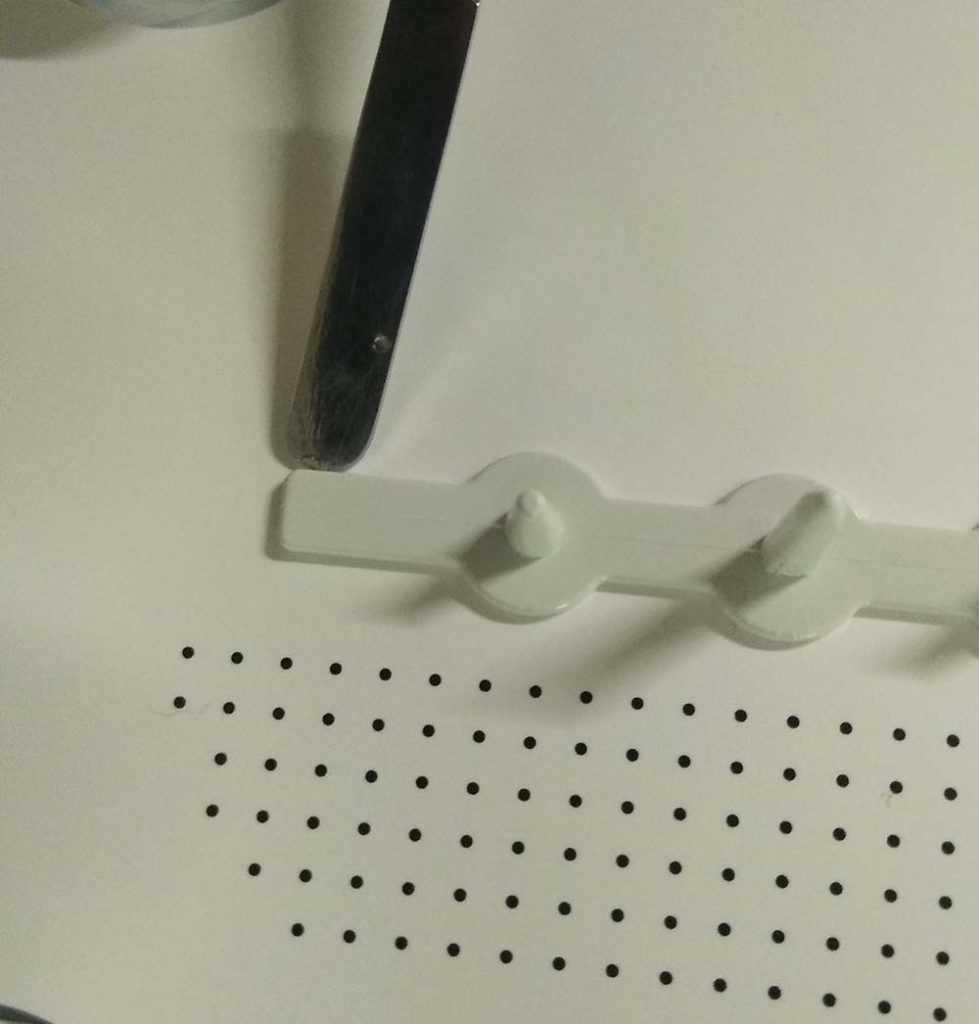

Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку. После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.
