Полная разборка телевизора. Пошаговая инструкция
Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.
Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.
Отключение шлейфа на плату T-CON

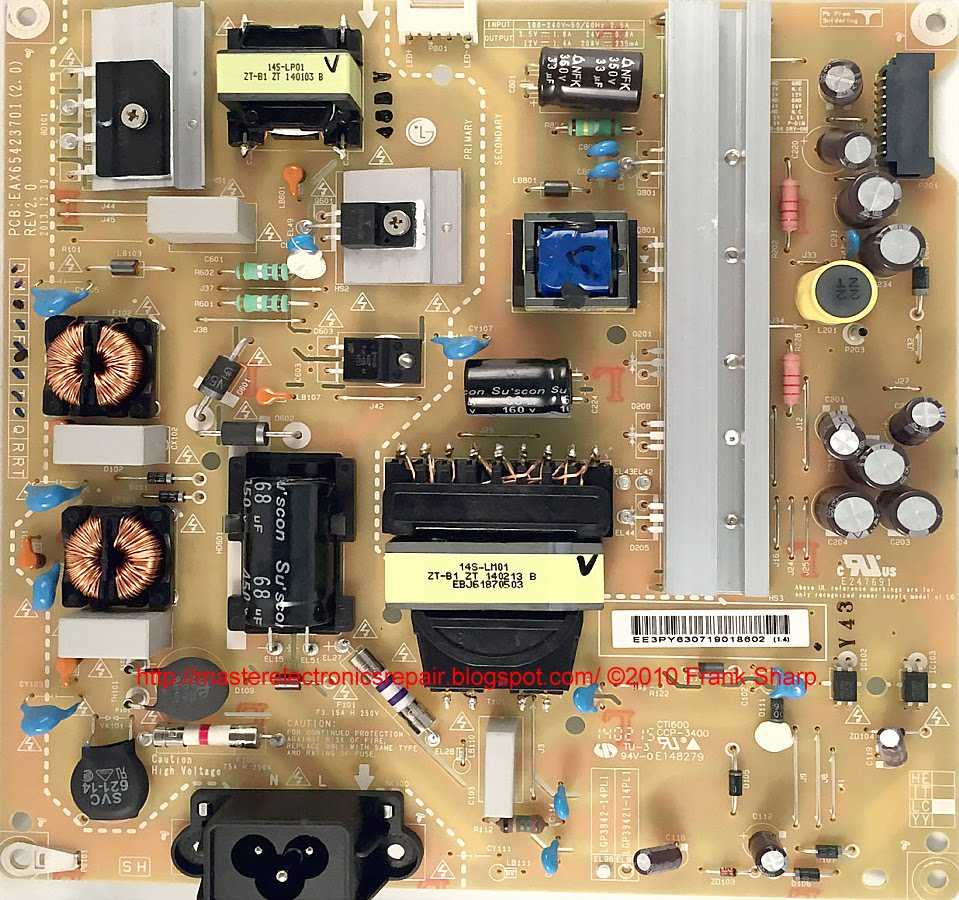

Сняты платы блока питания и MAIN
Снимаем защиту платы T-CON
С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.
Отключение шлейфов платы T-CON
Шлейфы отключены, а плата снята
Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.
Снятие планки защиты дешифраторов
ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО
- Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.
Отщелкиваем эти защелки по периметру
Дешифраторы еще не сняты с защелок
Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.
Дешифраторы сняты с защелок
Добрались к светодиодам
На этом разборка завершена.
Ремонт шлейфа
В настоящее время традиционные громадные телевизоры практически вышли из обихода. Вместо них на рынке появились передовые LED и плазменные модели, которые характеризуются непревзойденным качеством картинки и звука, а также множеством уникальных функций.
Практически в каждом доме, офисе или супермаркете имеется такой телевизор, но его поломки зачастую носят специфический характер и нуждаются в особом ремонте. Ведущие мировые бренды, включая LG, Sony, Philips, Toshiba и другие, предоставляют своим клиентам услуги по бесплатному гарантийному обслуживанию, но порой приходится действовать самостоятельно.
К ремонтным работам приступают в следующих случаях:
- При повреждении микросхемы.
- При перетирании шлейфа.
- При существенных сбоях в отображении картинки.
Если по всему экрану разбросаны мелкие трещины или он разбит полностью, восстановить его не удастся. Единственный выход из ситуации — замена матрицы в сервисном центре или самостоятельно. А если проблема кроется в повреждении шлейфа, то есть шанс решить ее без профессиональной помощи и без покупки новых деталей.
Для ремонта шлейфа необходимо следовать за таким руководством:
- Выполнить демонтаж корпуса телевизора.
- Определить расположение шлейфа, который нуждается в ремонте.
- Медленно изъять шлейф, соблюдая ровность.
- Зачистить деформированные контакты и обезжирить их.
- Припаять контакт.
- Установить шлейф на прежнее место.
- Собрать телевизор обратно.
Инструкция по снятию линз и замене светодиодов.
Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.
Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.
Процесс отклеивания планок
Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.
Процесс прогревания планки
Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.
Лопатка под линзой
Линза снята. Все ноги на месте
Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.
Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.
Подготовка светодиода к пайке
Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.
Процесс выпаивания светодиода
Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.
Смываем остатки флюса, и залуживаем новым припоем контактные площадки.
Новые светодиоды на 6 вольт. Большая площадка плюс
Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.
Новый светодиод запаян
Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.
После этого наносим немного клея на место установки линз
Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы
После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.
Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.
Подсветка в работе
Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.
В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах
Дал часок просохнуть клею, после чего начал собирать телевизор.
Ограничение тока на светодиоды
Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.
на этом месте были резисторы
Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.
В итоге все получилось.
телевизор в работе
Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!
Матрицы для телевизоров Samsung
Несмотря на общепринятый принцип работы, телевизоры от разных производителей могут отличаться типом используемых матриц. В настоящее время используются следующие разновидности матриц:
Чаще всего компании устанавливают в своей технике матрицы двух последних типов, что объясняется их надежностью и функциональностью. Такие панели демонстрируют лучшее качество картинки, широкий угол обзора и отличную палитру красок.
Но к сожалению, и они подвергаются различным повреждениям, значительная часть которых происходит при неправильной эксплуатации. Чтобы избежать поломки, достаточно вовремя обслуживать экран, чистить его мягкой ветошью, а также защищать от механических воздействий.
В продукции известного южнокорейского бренда Samsung присутствуют практически все существующие разновидности матриц. Одна из них — ltf320ap08. При повреждении такой детали придется найти хорошую альтернативу, желательно у проверенных поставщиков. Только после этого можно приступать к ремонтным работам.
Пошаговая инструкция по замене матрицы Samsung состоит из таких пунктов:
Разборка устройства. В первую очередь необходимо разъединить переднюю панель устройства с задней, выкрутив саморезы с помощью плоской отвертки.
Отключение шлейфов. Дальше необходимо поместить матрицу на мягкую поверхность и осуществить демонтаж всех шлейфов
На этом этапе необходимо соблюдать осторожность, иначе можно повредить крепления на шлейфе.
Демонтаж детали.
Установка новой детали.
Сборка телевизора в обратной последовательности.
Определение неисправных светодиодов
После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.
Светодиоды, которые были заменены в предыдущем ремонте
Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.
Подготовка к проверке
Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.
Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.
Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго
Причины и признаки неисправности
Не секрет, что матрица телевизора — это его ключевая, но и, пожалуй, самая уязвимая к повреждениям деталь. Зачастую стеклянную поверхность разбивают дети, она контактирует с жидкостью, сталкивается с механическими ударами и множеством других воздействий. И если на дисплее появились нехарактерные пятна, полосы и прочие графические артефакты, скорее всего, придется заменить матрицу. Стоит такая деталь недешево, да и услуга ее установки требует серьезных вложений.
В связи с этим специалисты советуют правильно заботиться об экране, вовремя обслуживать его и протирать. Если возникает необходимость переместить телевизор на новое место, следует убедиться, что он находится в безопасности. Любые удары и падения могут привести к потере качественной картинки, а затем и к необходимости заменять матрицу. Среди ключевых признаков серьезной поломки следует выделить:
- Появление вертикальных полос вдоль экрана.
- Появление тонкий горизонтальных полосок, потеков и разводов.
- Появление черных кругов на мониторе.
- Появление темных и светлых точек, которые никуда не исчезают.
- Полная потеря изображения.
В большинстве случаев к замене матрицы приступают из-за неаккуратного обращения с телевизором и несоблюдения основных правил эксплуатации. Сложность ремонта определяется степенью и причиной поломки. Ведь если на экран попала жидкость, то восстановление может занять большой промежуток времени, да и выполнить его своими усилиями не удастся. В таком случае придется доверить задачу обученному профессионалу.
При механическом повреждении есть шанс «вылечить» телевизор самостоятельно. Достаточно найти подходящую деталь и установить ее, следуя пошаговым инструкциям.
