Lg 32lb653v нет подсветки

Определение нерабочих светодиодов

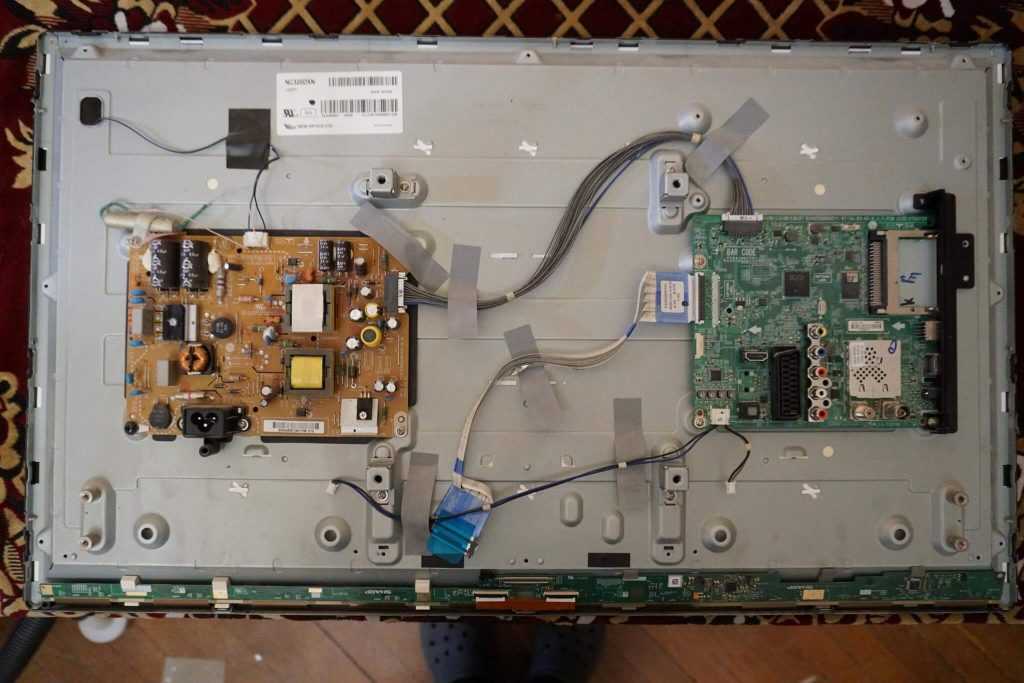

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Почему может сломаться ЛЕД подсветка

Сразу стоит отметить важную конструкционную особенность светодиодной подсветки. Хотя каждый из ее элементов работает на низком напряжении, все диоды соединены последовательно для стабилизации подачи питания на них из одного источника. В результате образуется огромный недостаток: если один полупроводниковый кристалл выходит из строя, потухает вся подсветка целиком.

Возникает двоякая ситуация. С одной стороны, пользователь получает решение повышенной надежности. Схема подачи напряжения на диоды проста, у нее огромная отказоустойчивость. Современные полупроводниковые элементы надежны и стабильны. Однако никто не застрахован от браков производства и других непрогнозируемых вещей. В результате при отказе одного светового элемента подсветка выключается.

Это, по меньшей мере, неприятно. Ведь без фонового засвета на экране нельзя ничего увидеть. Матрица полностью темная. Увидеть картинку можно только с помощью фонарика, посветив на дисплей. Но расстраиваться не стоит. Имея некоторые навыки и немного специального оборудования, починить свой телевизор можно даже своими руками.

Что это?

Под ремонтом подсветки на телевизоре LG понимают замену вышедших из строя элементов новыми. Такая работа очень кропотливая, выполняется в определенных условиях. Поэтому лучше обращаться к телемастерам.

О том, что нужно отремонтировать подсветку, говорят такие признаки:

• При включении устройства нет изображения (черный экран с еле заметными силуэтами), при этом есть звук, можно переключать каналы, изменять громкость.
• По краям экрана появились темные пятна.
• Изображение мерцает.
• При просмотре фильма начинают сильно болеть глаза.

Подсветка выходит из строя по таким причинам:

• Поломался драйвер инвертора.
• Перегорела лампа в матрице.
• Нарушилось исправное функционирование модуля подсветки.

Установить, в чем именно причина поломки, способен грамотный специалист.

Восстановление подсветки на телевизоре LG проходит таким образом:

1. Мастер выезжает на дом или клиент привозит неисправное устройство в сервисный центр.
2. Выполняется диагностика телевизора.
3. После выявления причины поломки мастер оговаривает с клиентом стоимость работы и сроки ее завершения.
4. Проводится восстановление подсветки (телевизор разбирается, извлекается матрица, заменяются нефункционирующие светодиоды, проводится сборка техники).
5. Телевизионное устройство проверяется.
6. Клиент расплачивается с мастером и получает гарантийный лист.

По времени работа может длиться от 2 часов до нескольких дней. Все зависит от количества вышедших из строя светодиодов. К тому же не всегда имеются в наличии запчасти к телевизору LG.

Где брать запчасти

Сегодня найти запчасти для своего ТВ не составит труда. Самый простой способ — заказать их у производителя модели. В этом случае можно купить готовые линейки в сборе, с проводниками, диодами и наклеенными на них линзами. Их нужно просто установить на свои штатные места и подключить. Но есть проблема долгой поставки и достаточно высокой цены.

Второй вариант — заказать светодиоды в интернет магазинах или на площадке Алиэкспресс. В этом случае цена комплекта будет приемлема, но ждать придется достаточно долго. Наконец, есть вариант похода по сервисным мастерским с целью выбора и покупки световых элементов, уже бывших в употреблении.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
