Причины, почему подсветка выходит из строя
- Настройка яркости подсветки на максимум. По умолчанию производители ТВ настраивают токовую нагрузку на максимум. Это приводит к ускоренному выгоранию диодов уже в течение 2-3 лет после покупки телевизора.
- Скачки напряжения в сети или грозы. Распространённая причина в частном секторе. Весной и летом мы чаще сталкиваемся с ремонтом ТВ по этой причине в частных домах.
- Выгоревший светодиод. Приводит к повышению тока на остальные, и они тоже быстро выгорают или срабатываем токовая защита драйвера управления подсветкой. Поэтому чем раньше вы обратитесь в сервис, тем дешевле будет стоить ремонт.
Service manual некоторых телевизоров LG
| Модель | Шасси | |
|---|---|---|
| 1 | 32LB530B | LA30B |
| 2 | 32LB550B | LA44B |
| 3 | 32LB551D | LB43T |
| 4 | 32LB561D | LB43T |
| 5 | LB580V | LD46B |
| 6 | 32LB620D | LT43B_Rev00 |
| 7 | 32LB5610 | LD43B |
| 8 | 32LB5610 | LD44B |
| 9 | 32LB5610 | LB03B |
| 10 | 32LD560 | LB03B |
| 11 | 32LF5600 | LA57H |
| 12 | 32LK330 | LD01U |
| 13 | 32LN520B | LA32B |
| 14 | 32LN541B | LB36B |
| 15 | 32SC460 | LD21C |
| 16 | 42LM640S | LD22E |
| 17 | 55LF6100 | LA46H |
| 18 | LB520B | 6M62N |
| 19 | LB560B | LA49B |
| 20 | LB580V | LD46B |
| 21 | LB650V | LD42B |
| 22 | 32LF551C | LD55T |
| 23 | 43LF5400 | LD55H |
| 24 | 55LM660S-660T | LD22E |
| 25 | 55LM640S-640T-649S-649T | LD22E |
| 26 | 55LM620S-620T-625S | LD22E |
| 27 | 55LM610C-615S-615T | LD21B |
| 28 | 47LM960V | LD23E |
| 29 | 47LM860V-860W | LD23E |
| 30 | 47LM760S-760T-761S-761T-765S-765T | LD22E |
| 31 | 47LM670S-670T-671S-671T | LD22E |
| 32 | 47LM660S-660T-669S-669T | LD22E |
| 33 | 47LM640S-640T-649S-649T | LD22E |
| 34 | 47LM620S-620T-625S | LD22E |
| 35 | 47LM610C-615S-615T | LD21B |
| 36 | 47LM580S-580T-585S | LD21B |
| 37 | 42LM860V-860W | LD23E |
| 38 | 42LM760S-760T-761S-761T-765S-765T | LD22E |
| 39 | 42LM670S-670T-671S-671T | LD22E |
| 40 | 42LM660S-660T-669S-669T | LD22E |
| 41 | 42LM640S-640T-649S-649T | LD22E |
| 42 | 42LM620S-620T-625S | LD22E |
| 43 | 42LM610C-615H-615S-615T | LD21B |
| 44 | 42LM580S-580T-585S | LD21B |
| 45 | 42LM345S-345T-3450 | LD21B |
| 46 | 42LM340S-340T-3400 | LD21B |
| 47 | 37LM620S-620T | LD22E |
| 48 | 37LM611S-611T | LD21B |
| 49 | 32LM660S-660T-669S-669T | LD22E |
| 50 | 32LM640S-640T | LD22E |
| 51 | 32LM620S-620T | LD22E |
| 52 | 32LM611S-611T | LD21B |
| 53 | 32LM580S-580T-585S | LD21B |
| 54 | 32LM340S-340T-3400 | LD21B |
| 55 | 84LM960V-ZD-960W-ZD-2013 | LD34E |
| 56 | 84LM960V-ZB-960W-ZB-2012 | LD23E |
| 57 | 72LM950V-950W | LD23E |
| 58 | 65LM620S-620T | LD22E |
| 59 | 55LM960V | LD23E |
| 60 | 55LM860V-860W | LD23E |
| 61 | 55LM760S-760T-761S-765S-765T | LD22E |
| 62 | 55LM670S-670T-671S-671T | LD22E |
Отзыв о телевизоре LG 50LB653V.
отличная модель
Опыт использования: менее месяца
Достоинства телевизора:
Качество картинки,диагональ,сборка,управление с планшета или смартфона,если скачать приложение LG TV Remote
Недостатки телевизора:
Для меня Webos,после прошлой системы не могу привыкнуть
Комментарий о телевизоре:
Купил две недели назад за 37000.До этого был lg 42 дюйма.Весит в спальне на расстояние около 3 метров .смотреть такую диагональ вполне комфортно.Новая система по моему мнению тормозит,но не критично.может когда выйдет обновления все пройдет.Скачайте приложение LG TV Remote Webos и управляйте телевизором с планшета или смартфона и не нужен вам никакой пульт Меджик!!!Смарт работает хорошо,но не могу привыкнуть к новому меню в нем.По мне так в ТВ 2013 и начало 2014 оно лучше!Картинка по аналоговой антенне на 4.Купил карту втавил в ТВ,настроил!Оооо,да вот это картинка!!!!звук вполне себе,но если подключит саундбар,то конечно будет гораздо круче.Сборка качественная,засветов не замечено.Дома стоит еще Филиппс 37 дюймов,вот он картинку автоматически растягивает на весь экран это для меня очень удобно,в lg автоматического маштабиравания нет,а в филипсах во всех моделях эта функция есть.Установлен датчик света,для спальни это очень удобно.Вообще тв с подобными характеристиками марки lg можно купить и дешевле,если не гнаться за количеством Гц!!!Прошлый lg был 200гц,этот 500Гц.Разницы не заметил!Огромного восторга не испытываю)))только от диагонали и картинки в цифре.3d не пользуюсь,но для проверки включал.Оценка5+!
Что это?
Под ремонтом подсветки на телевизоре LG понимают замену вышедших из строя элементов новыми. Такая работа очень кропотливая, выполняется в определенных условиях. Поэтому лучше обращаться к телемастерам.
О том, что нужно отремонтировать подсветку, говорят такие признаки:
- При включении устройства нет изображения (черный экран с еле заметными силуэтами), при этом есть звук, можно переключать каналы, изменять громкость.
- По краям экрана появились темные пятна.
- Изображение мерцает.
- При просмотре фильма начинают сильно болеть глаза.
Подсветка выходит из строя по таким причинам:
- Поломался драйвер инвертора.
- Перегорела лампа в матрице.
- Нарушилось исправное функционирование модуля подсветки.
Установить, в чем именно причина поломки, способен грамотный специалист.
Восстановление подсветки на телевизоре LG проходит таким образом:
- Мастер выезжает на дом или клиент привозит неисправное устройство в сервисный центр.
- Выполняется диагностика телевизора.
- После выявления причины поломки мастер оговаривает с клиентом стоимость работы и сроки ее завершения.
- Проводится восстановление подсветки (телевизор разбирается, извлекается матрица, заменяются нефункционирующие светодиоды, проводится сборка техники).
- Телевизионное устройство проверяется.
- Клиент расплачивается с мастером и получает гарантийный лист.
По времени работа может длиться от 2 часов до нескольких дней. Все зависит от количества вышедших из строя светодиодов. К тому же не всегда имеются в наличии запчасти к телевизору LG.
Нет изображения в телевизоре 42LB673V, что делать?
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.
Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
Состав телевизора LG 42LB673V:
Main (материнская плата): EAX65384003
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB
Panel (панель/матрица): LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
- Нижние планки
- Боковые планки удерживающие матрицу
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА
Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Доработка блока питания EAX65424001
В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.
Если сопротивления не менять, то обязательно убавить подсветку программно:
Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)
LED подсветка матрицы телевизоров
LED подсветку часто используют в современных жидкокристаллических телевизорах LG, а также других популярных марках. Но изначально, когда только началось развитие ЖК технологий в ТВ устройствах, использовали лампы. Решение, перейти на иные виды, было принято, когда производители поняли, что их ТВ не могут конкурировать с плазменными телевизорами. Разработчики современной техники постоянно совершенствуют технологию подсветки и стараются повысить уровень контрастности своих устройств. От этого зависит, как изображение будет смотреться на большом мониторе. Постепенно начали использовать именно светодиоды на телевизорах.
Такая технология хорошо показала себя:
- Понизился уровень потребления электроэнергии.
- Свечение стало намного ярче.
- Появились возможности регулировки уровня свечения.
Но даже самая современная и точная техника со временем выходит из строя
Поэтому важно знать, как правильно починить оборудование
Отзыв №2 о телевизоре LG 50LB653V.
плохая модель
Опыт использования: менее месяца
Достоинства телевизора:
1. Цена ,
2. Спутниковый тюнер ,
3. 4-ро очков в комплекте.
Недостатки телевизора:
1. Новая операционная система отличается тормознутостью, предыдущая ОС была намного. ,
2. Огромный пульт. я бы даже сказал ОГРОМНЫЙ ОГРОМНЫЙ НЕУДОБНЫЙ ПУЛЬТ. ,
3. Вай-Фай отваливается стабильно раз в пять мнут, другая техника в доме с вай-фаем дружит. ,
4.Экран «выше всяких похвал»: идёт какими-то пятнами, это очень сиильно видно на белом фоне. Сбоку виидны тёмные пятна сантиметров по десять. чёрный в телефизоре противно-фиолетовый (но видимо это особенность технологии) ,
5. Звук посредственный. ,
Наверное было бы недостатком отсутствие боковых разъёмов, но у меня телевизор стоит на полке, так что для меня не актуально.
Комментарий о телевизоре:
Честно пытался найти больше плюсов, но не получилось. Самое стрёмное то что он реально тупой, ну или медлительный. Когда путешествуешь по меню настроек — приходится жать два раза кнопку, потому что думаешь что не нажал её, а она спустя некоторое время нажимается, причём естетственно два раза. Матрица какая-то хлипкая, то ли держится в экране плохо, то ли вообще не закреплена, хоть бы под стекло спрятали, как в плазме. 3Д работает, но всё равно на четырёхметровом проекторе и очками N-видиа смотреть лучше, а тут ещё наблюдается сильная черезстрочность. В общем покупкой доволен, потому что за такие деньги я думаю мало что можно найти.
Как мы ремонтируем: порядок работ
Приведём на примере телевизора Samsung с подсветкой DIRECT LED.
Снимаем крышку телевизора. Для этого откручиваем все винты по периметру задней части телевизора.
Отключаем шлейф и снимаем динамики ТВ.
Демонтируем все платы (блок питания, основную плату и плату T-con), чтобы было проще снять лист-отражатель.
Отщёлкиваем защёлки по периметру корпуса и очень аккуратно снимаем матрицу, чтобы не повредить шлейфы.
Снимаем пластиковые защёлки, которые крепят лист-отражатель и служат упорами, чтобы матрица телевизора не провисала.
Затем, убираем лист отражатель. Теперь есть полный доступ к планкам светодиодов.
Выявляем неисправные светодиоды, и выпаиваем их с помощью фена и паяльника. Феном греем светодиоды снизу.
Впаиваем новые светодиоды вместо неисправных. Для этого разогреваем припой на планке феном, затем прикладываем новый светодиод.

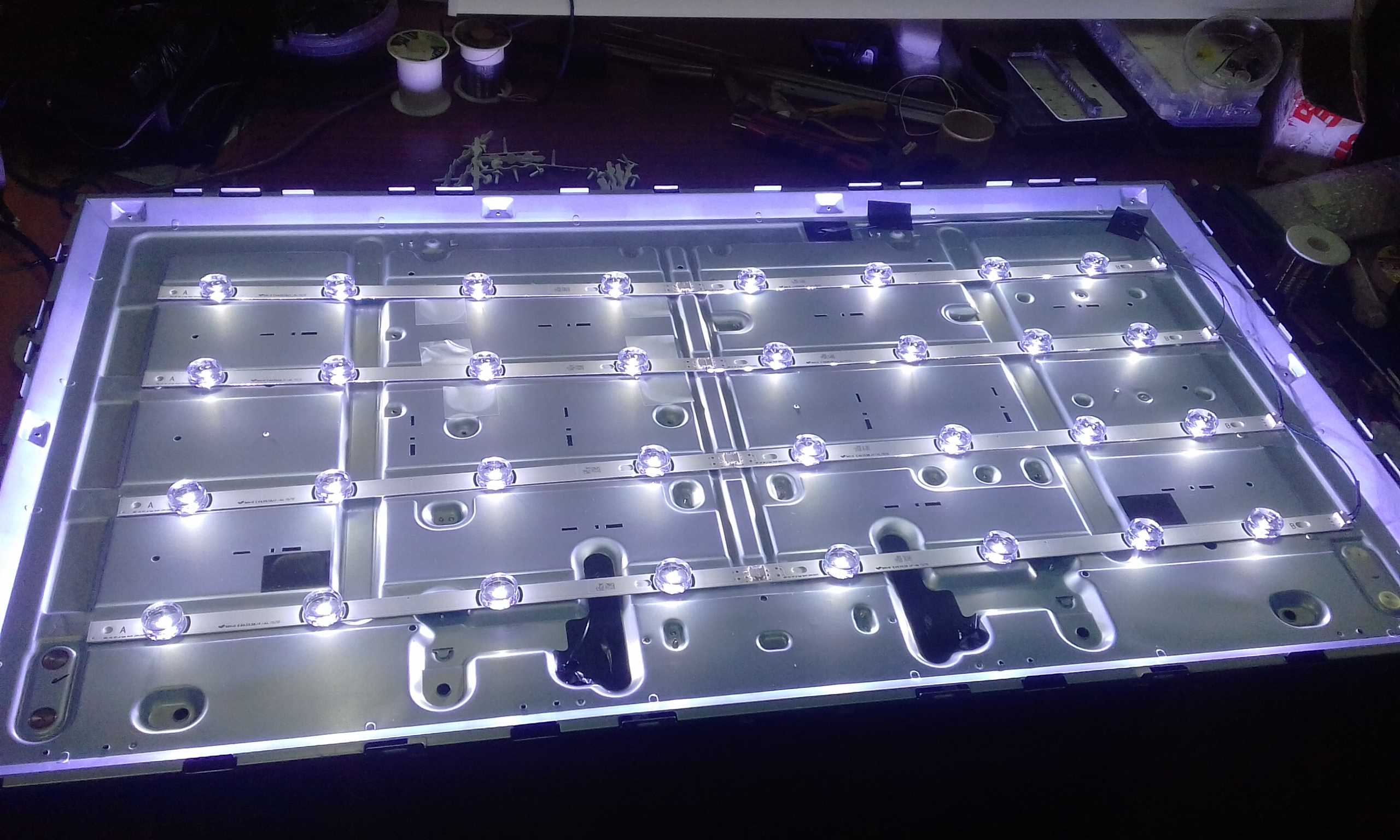

Крепим планки с заменёнными диодами к корпусу с помощью двухстороннего скотча. После чего проверяем подсветку и собираем телевизор в обратном порядке.
В завершении уменьшаем ток (яркость) подсветки на 25%, чтобы телевизор прослужил дольше. В некоторых телевизорах это можно сделать в настройках (ищем яркость подсветки, не путать с яркостью экрана!). В остальных — снижаем ток с помощью увеличения сопротивления цепи подсветки в блоке питания.
Замена светодиодов в LED телевизоре
Сразу стоит отметить, что поменять светодиоды своими руками – кропотливая и довольно трудная задача. В первую очередь проблемы начинаются с покупкой неисправных деталей. В сервисные центры целые ленты не доставляют, поэтому придётся заказывать их на сайте официального производителя.
Это займёт какое-то время. По этой причине, пользователи предпочитают относить агрегат в сервисный центр, где специалист использует прибор для проверки жк телевизоров, выявит неисправность, а затем сам произведет ремонт. Многие люди выбирают замену отдельных диодов, которые вышли из строя. Но и покупка такого оборудования может стать проблемой, поскольку не в каждом радиомагазине или на рынке продают подходящие модели. Чтобы снять планки, необходимо нагреть их феном, поскольку они крепятся к телевизору двухсторонним скотчем. Так получится легче отсоединить устройство от телевизора.
Планку ставят в специальный держатель и прогревают снизу феном. Контакты расплавятся, а неисправная деталь будет удалена. Чтобы впаять новый светодиод, нужно использовать такой же метод, чтобы не повредить оборудование.
Бывают ситуации, когда минусовая площадка для светодиодов отличается по размерам от плюсовой. Поэтому необходимо самостоятельно подрезать место контакта, чтобы подсоединить диод.
По такой же схеме необходимо впаять все остальные диоды, а линзы закрепить на оборудовании суперклеем
Если пользователь решил самостоятельно починить оборудование на ТВ, важно учитывать все эти нюансы. Если прежде никогда не было опыта проведения подобных работ, то ремонт телевизора желательно доверить профессионалам
Ведь есть риск, что после стороннего вмешательства в систему, срок службы уменьшится. Замененные ЛЕД светодиоды не получится использовать повторно для телевизоров LG (или других популярных марках), поэтому их можно просто выкинуть.
Телевизор LG 50LB653V
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв.
Торговая марка: LG, модель: 50LB653V-ZK.Коротко от телевизоре: 3D LCD, 1080p Full HD, диагональ 50″ (127 см), TFT IPS, Smart TV (webOS), Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2, тип подсветки: Direct LED.
На сайте LG есть прошивки (обновление ПО) для 50LB653V-ZK, версия 05.05.70 от 18.07.2019. Подробнее.
В составе используется MainBoard EAX65384003 и LCD-panel LC500DUH (FG)(P1).Блок питания (PSU) EAX65423801 (2.1) LGP474950-14PL2 Power Supply.
Помощь в ремонте. Доступен документ PDF.
Service Manual with Schematic Diagram 86 страниц 2014 г. на модели 50LB6500, 50LB650V, 50LB653V.
Скачать документ CHASSIS : LB42B в архиве (7.3 Мб).
Определение нерабочих светодиодов
Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.
Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.
Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.
В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.
Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.
Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.
