Как делают материнские платы для компьютеров

BIOS и CMOS

На материнской плате имеется микросхема BIOS (Basic Input-Output System, базовая система ввода-вывода).

Материнская плата содержит в себе несколько подсистем, и все они должны быть определенным образом настроены.

Некоторые опции могут быть отключены, например, встроенный графический адаптер (в случае использования внешней видеокарты).

Настройки BIOS хранятся в CMOS-микросхеме, которая питается от литиевого элемента 2032 напряжением 3 В (свежая батарея имеет напряжение 3,3 В), если компьютер выключен. Если он включен, питание осуществляется от блока питания компьютера. Если вынуть батарейку, микросхема «забудет» настройки.

Однако в настоящее время это не приводит к катастрофическим последствиям, ведь тип винчестера и все остальное, необходимое для загрузки системы, определяется в большинстве случаев автоматически.

Но время и дата, естественно, сбросятся.

Микросхема CMOS потребляет очень малый ток (меньше микроампера), поэтому энергии элемента хватает на несколько лет.  Напряжение на нем постепенно «садится», и когда оно уменьшится ниже 2,8 – 2, 9 В, настройки сбросятся.

В некоторых случаях при севшей батарейке компьютер может не загружаться. В таких случаях он вообще «молчит», и можно сделать ошибочный вывод о неисправности материнской платы. Чтобы исключить эту причину (компьютер может не стартовать или не загружать систему из-за множества других причин), следует вынуть батарейку и повторить операцию загрузки. Если компьютер «поехал», причина была именно в севшем элементе.

Отметим, что первые две цифры маркировки элемента означают  его диаметр в миллиметрах (20), две вторые – его его толщину (в десятых долях миллиметра). Чем больше вторая цифра, тем больше его емкость, тем дольше будет работать элемент. Если нет элемента 2032, можно установить элемент 2025, емкость которого несколько меньше.

Переключатели и перемычки

Переключатели и перемычки — это не такие важные компоненты материнской платы, но у них тоже есть своя функция. С помощью них можно менять различные параметры подключения компонентов.

• Перемычки — это небольшие штырьки на материнской плате. Они используются для короткого замыкания нескольких контактов чтобы реализовать определенную конфигурацию, например, с помощью перемычек можно очистить CMOS, изменить режим питания, и многое другое. Функциональность каждой перемычки описана в документации определенной материнской платы.
• Переключатели — металлические мосты, которые позволяют замыкать электрическую цепь. Как правило, переключатель состоит из двух штырьков и пластиковой заглушки, размещая переключатель по другому, вы можете изменить конфигурацию платы.

Основные компоненты материнской платы

04.03.2016

Материнская плата – это основа для любого компьютера. Материнские платы есть в настольных компьютерах, ноутбуках, планшетах и даже смартфонах. Но, в этой статье мы будем изучать материнские платы, предназначенные для использования в обычных настольных компьютерах. Мы рассмотрим устройство материнских плат, а также основные компоненты материнской платы.

Первое, что бросается в глаза после открытия крышки настольного компьютера, это материнская плата. Она является самой большой платой внутри компьютера, и все остальные компоненты подключаются именно к ней. Таким образом, материнская плата это основа компьютера, его фундамент, на котором и строится компьютер.

 Основные компоненты материнской платы настольного компьютера

Разъем для установки процессора

Разъем для установки процессора это прямоугольное посадочное место, на которое устанавливается процессор. В большинстве случаев разъем для установки процессора размещается в верхней части материнской платы, примерно по середине платы.

Разъемы для установки процессора отличаются в зависимости от производителя процессора (Intel или AMD), а также в зависимости от конкретной модели процессора. Универсальных материнских плат не бывает. Материнская плата всегда поддерживает процессоры только одного типа. Это нужно учитывать при выборе процессора и платы.

Информацию о поддерживаемых процессорах можно найти на официальном сайте производителя материнской платы.

Чипсет

Чипсет это основный компонент материнской платы. Как правило, чипсет находится намного ниже процессора. Это самая большая микросхема на плате и она закрыта радиатором.

Чипсет отвечает за работу всей платы, а также за взаимодействие процессора с остальными компонентами компьютера. От модели чипсета зависит, какими возможностями будет обладать материнская плата и компьютер в целом. В дешевые материнские платы встраиваются простые чипсеты, которые ограничивают функциональность компьютера. Например, все процессоры Sandy Bridge оснащаются встроенным графическим ускорителем, но использовать этот графический ускоритель могут только платы с чипсетом Z68.

При выборе материнской платы очень важно учитывать на базе какого чипсета она построена и какими возможностями обладает тот или иной чипсет. В более старых компьютерах чипсет состоит из двух микросхем

Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета

В более старых компьютерах чипсет состоит из двух микросхем. Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета.

Слоты для установки оперативной памяти

Слоты для установки оперативной памяти это длинные разъемы справа или по обе стороны от процессора. На плате может быть установлено 2, 4, 8 и больше слотов для оперативной памяти. Но, в большинстве случаев количество слотов небольшое.

Слоты для оперативной памяти могут быть различных типов (DDR1, DDR2, DDR3). Перед покупкой оперативной памяти не обходимо узнать тип поддерживаемой памяти, количество слотов на материнской плате, а также максимальной объем памяти, которые поддерживает плата. Эту информацию можно получить на официальном сайте производителя платы.

Слоты расширения

Слоты расширения это слоты в нижней части платы. В отличие от слотов оперативной памяти, которые размещаются вертикально, слоты расширения расположены горизонтально. Кроме этого платы, установленные в слоты расширения, крепятся к корпусу компьютера с помощью специального винта.

На данный момент используются только два типа слотов расширения. Это PCI Express и PCI. Видеокарты устанавливаются в слоты PCI Express. Остальные платы (звуковые платы, ТВ-тюнеры и т.д.) могут устанавливаться как в PCI Express, так и в PCI.

SATA разъемы

SATA разъемы – это разъемы, предназначенные для подключения жестких дисков, оптических дисководов, а также SSD накопителей.

Как правило, SATA разъемы обозначаются красным цветом и размещаются в нижней части материнской платы.

Разъем питания

Разъем питание это разъем, с помощью которого материнская плата получает питание от блока питания. Как правило, этот разъем окрашен белым цветом и размещается в правой части материнской платы.

Звоните или оставляйте заявку прямо на сайте! Наши специалисты с удовольствием помогут Вам!

Рубрика: Компьютеры | Метки: motherboar, slot, материнская плата, разьемы

Разъем для установки BIOS и батарейка

После процессора следующий по важности элемент на материнской плате — микросхема BIOS (базовая система ввода-вывода информации). Именно эта малютка отвечает за начальный этап загрузки компьютера и его конфигурации (именно она берет на себя вожжи управления стартом всей компьютерной системы)

При включении питания компьютера BIOS инициализирует устройства, которые подключены к материнской плате, проводит их опрос, проверяет работоспособность. Если всё нормально, то ищет загрузчик на жёстком диске или др. устройствах и уже затем загрузчик передаёт управление операционной системе.

Современные материнские платы все чаще оборудуются двумя микросхемами BIOS, что повышает устойчивость системы в целом (см. изображение).

Микросхема BIOS само по себе энергонезависима, но вот CMOS память, то есть пользовательские настройки (такие как время, пароль на доступ к BIOS и т.п.) питает специальная круглая батарейка, которая после завершения работы хранит все данные о системе и настройках устройств, также она отвечает за сброс настроек BIOS — если сказать проще, то возвращает все на круги своя, т.е. к заводским параметрам.

Следующий на очереди..

Шина расширений

Шина расширений это путь связи между процессором и периферийными устройствами, которые подключены через порты материнской платы. Она состоит из серии слотов на материнской плате. Платы расширений подключаются к шине. Наиболее распространенная шина расширений — это PCI, они используется в персональных компьютерах и других устройствах. Шины способны передавать данные, сигналы, адреса памяти и управляющие сигналы от одного устройства к другому.

Кроме PCI, существуют такие шины расширений, как ISA и EISA. Шины расширений очень важны, поскольку они позволяют пользователям добавлять недостающие функции.

Из чего состоит материнская плата

Разобравшись с предыдущими вопросами, время посмотреть из чего состоит материнка. И основными ее элементами можно назвать:

• Разъем для установки процессора (сокет CPU) — простыми словами — это гнездо для установки процессора;
• Слоты PCI и PCI Express — первые из-за своей низкой производительности используют для подключения ТВ-тюнеров, аудио и сетевых карт, а также других устройств, которым достаточно пропускной способности данного интерфейса. PCI Express, как правило, используется для подключения к ПК видеокарт;
• Слоты под ОЗУ — сюда вы устанавливаете планки оперативной памяти;
• SATA и IDE разъемы — они служат для подключения к компьютеру различных накопителей (жестких дисков, SSD). Также они используются для подключения привода оптических дисков;
• Чипсет — это набор микросхем, так называемые северный и южный мосты. Северный мост осуществляет контроль над взаимосвязью между системной платой с ОЗУ, графическим ускорителем, ЦП. А также регулирует быстроту их работы и подсоединяет к южному мосту, который осуществляет контроль над сбережением энергии, BIOS, часами системы, интерфейсами IDE, SATA, USB, LAN, Embeded Audio;
• Микросхема BIOS и батарейка питания CMOS памяти — здесь находится ПО для запуска компьютера и его тестирования. В CMOS хранятся настройки BIOS, а для того, чтобы они не сбивались когда вы выключаете компьютер (данная память энергозависима) используется специальная батарейка, которая и питает память.
• Внешние разъемы — это все возможные выходы на наушники, микрофон, Ethernet, HDMI, USB и т.п;
• Разъемы для подключения питания — собственно, как сама материнка, так и процессор и система охлаждения требуют питания.

В принципе это основной набор, который можно встретить, но также необходимо помнить, что у разных производителей и моделей он может отличаться, поэтому переходим к следующему пункту.

Перепады напряжений

Особенно актуально для летнего сезона с частыми грозами, а также для дачных/садовых товариществ.

При грозе в любом проводнике накапливается статический заряд. При ударе молнии недалеко от проводника в нем также наводится короткий и мощный импульс, который вполне способен вывести из строя «тонкую» электронику материнской платы.

Нужно помнить, что некачественный дешевый блок питания без необходимых фильтров во входных цепях также может оказать негативное влияние на материнку. Например, по электрической сети прошел ВЧ-импульс короткой длительности, но высокой амплитуды (напряжения), и входной фильтр по идее должен был его погасить, но в целях удешевления производитель исключил из схемы «лишние детали», в результате помеха проходит в выходные цепи и далее по цепи питания на материнскую плату, жесткий диск. Все эти вещи сильно укорачивают время жизни тонкой электроники материнской платы.

Центральный процессор (CPU)

Центральный процессор также известен как микропроцессор, процессор или мозг компьютера. Он отвечает за обработку данных, выполнение команд пользователя и программ, а также за выполнение логических и математических вычислений.

Микросхема процессора идентифицируется типом процессора и производителем. Эта информация, как правило, обозначается на самом чипе. Например, Intel 386, AMD 386, Cyrix 486, Pentium MMX, Intel Core 2Duo или iCore 7. Если процессор не подключен, вы можете рассмотреть сокет процессора. Он может быть версии от 1 до 8. Определенные процессоры могут работать только с определенным типом сокетов.

Чипсет — основа возможностей материнской платы

Чипсет — это микропроцессорный набор, который обеспечивает взаимодействие центрального процессора с остальной электроникой компьютера. Чипсет определяет возможности и последующую работу материнской платы.

Современные чипсеты состоят из двух микросхем, называемых южным и северным мостом. Эти чипсеты являются самыми большими чипсетами после процессора и обычно скрыты под радиаторами. Сам чипсет должен соответствовать процессору, что может означать, что не каждая материнская плата способна раскрыть возможности процессора и наоборот.

Знание марки и модели самого чипсета является ключом к будущей производительности компьютерной системы, поэтому при поиске материнской платы неплохо бы знать ее возможности. Чистота, с которой работает система, также будет зависеть от чипсета материнской платы, а также от объема оперативной памяти, возможности ее установки и количества дополнительных устройств.

Центральный процессор (CPU)

Центральный процессор также известен как микропроцессор, процессор или мозг компьютера. Он отвечает за обработку данных, выполнение команд пользователя и программ, а также за выполнение логических и математических вычислений.
Микросхема процессора идентифицируется типом процессора и производителем. Эта информация, как правило, обозначается на самом чипе. Например, Intel 386, AMD 386, Cyrix 486, Pentium MMX, Intel Core 2Duo или iCore 7. Если процессор не подключен, вы можете рассмотреть сокет процессора. Он может быть версии от 1 до 8. Определенные процессоры могут работать только с определенным типом сокетов.

Таймер процессора

Таймер процессора синхронизирует работу всех компонентов компьютера и обеспечивает основной сигнал синхронизации для процессора. Таймер процессора вдыхает жизнь в кусок кварца постоянно передавая в него поток импульсов. Например, частота 200 МГц процессора означает 200 млн импульсов в секунду от таймера. 2 ГГц, это уже два миллиарда импульсов. Точно так же для любого устройства данных используется таймер для синхронизации импульсов между отправителем и получателем.

А таймер реального времени или системный таймер отслеживает время суток и делает эти данные доступными для программ. Таймер распределения времени переключает процессор с одной программы на другую, позволяя операционной системе разделить свое время между программами.

Как происходит включение материнской платы компьютера?

Для запуска материнской платы нужно не только включить блок питания путем замыкания контактов PSOn с землей, но и запустить работу ее собственных цепей питания и контроля.

Включение материнской платы производится путем замыкание контактов Power SW (ON-OFF Switch Jumper, PSW,PWR, PWRBTN, PWRSW или ON/OFF) на колодке F_Panel, обычно расположенной в углу материнки, противоположном фазам питания процессора.

Пример расположения коннекторов, отвечающих за включение компьютера, его перезагрузку, а также горение индикаторных светодиодов powerLED, HDD LED на плате AsRock G41M-VS3:

На материнских платах от OEM-производителей иногда отсутствуют надписи, обозначающие предназначение контактов фронтальной колодки

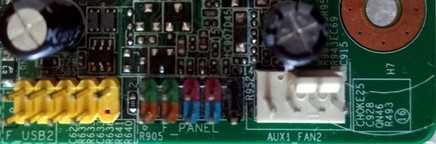

Пример колодки без надписей о предназначении контактов, использующейся на материнской плате Y700-34ISH (F_PANEL) в компьютерах Lenovo IdeaCentre Y700:

Для определения предназначения контактов на материнских платах без буквенных обозначений может использоваться цветовая маркировка. Внимательное изучение надписей на коннекторах и цвет соответствующих проводов поможет решить проблему. Таким образом, с помощью «дедуктивного метода от старины Шерлока Холмса» можно вычислить, что на материнской плате Lenovo 01AJ15 IdeaCentre Y700-34ISH для ее запуска используются контакты голубого цвета:

Большое количество информации по подключению материнских плат от разных производителей к фронтальной панели есть здесь.

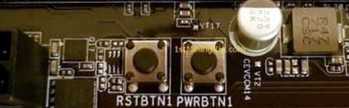

На некоторых материнках для удобства пользователей, помимо контактов фронтальной колодки, кнопки управления питанием (включение и перезагрузка) установлены непосредственно на плату.

Материнская плата Asrock H110 Pro Btc+ с 13 слотами PCI-E имеет кнопки перезагрузки (RSTBTN) и включения-выключения (PWRBTN), смонтированные непосредственно на ней:

Для работы материнской платы нет необходимости постоянно удерживать в замкнутом положении ее контакты Power Switch. Для соединения контактов блока питания PSON-GND используется специальная цепь управления. Обычно это электронный ключ, соединяющий контакты PS-ON и GND блока питания при замыкании контактов Switch On на материнской плате.

Разъёмы питания, разъёмы системы охлаждения

Материнская плата была бы всего-навсего дорогой железкой, если бы не блок питания, который подает напряжение и питает все ее элементы, вдыхая в них жизнь. БП преобразует переменное напряжение в постоянное и подает по соответствующим линиям определенный ток, тем самым приводя в работу все элементы материнской платы. Блок питания (кто еще не в курсе что это такое,  статья «Вся правда о блоке питания. Скупой платит дважды» Вам в помощь) также подключается к системной плате через специальный разъем, чаще всего это 24–контактный разъём ATX и 4–контактный дополнительный разъём 12 вольт для питания процессора (см. изображение).

Ещё на системной плате есть несколько разъёмов для подключения различных систем охлаждения, которые представляются в виде вентиляторов (в крышке системного блока, на процессоре, чипсетах) и защищают систему от перегревов.

На рисунке представлены разъемы для подключения вентилятора охлаждения корпуса (1) и штекер питания вентилятора процессора (2) (см. изображение).

Перегрев

Вообще, говоря о перегреве, чаще всего имеется ввиду перегрев центрального процессора или процессора видеокарты. Но в каждом правиле есть исключения. На просторах известного видеохостинга опубликован ролик, в котором описана такая ситуация. При сборке системного блока какой-то «мастер» умудрился повернуть радиатор процессора на 90 градусов, и поток воздуха, выходящий между пластин радиатора и который должен был дополнительно охлаждать радиатор одного из «мостов» (одной из наиболее важных микросхем материнки), пошел не на этот дополнительный радиатор, а куда-то в сторону. «Мост» стал перегреваться, системный блок выключаться, и никто долгое время не мог понять, в чем же дело.

В общем же случае, если системный блок стал выключаться через непродолжительное время после включения, необходимо проверить температуры самой материнки и процессора в BIOS либо специальными утилитами (AIDA, Everest). Да и просто аккуратно пощупать: датчиков поблизости может не быть, а в микросхеме может присутствовать встроенная термозащита.

Современные платы и рейтинг лучших производителей. Советы, как выбрать хорошую материнскую плату

Советы подобраны исходя из последних компьютерных характеристик современных компьютеров. Правильно подобранная mother board позволит компьютеру работать максимально стабильно и без сбоев в системе.

Так как каждая главная компьютерная микросхема имеет свой процессор (то есть чипсет), то важным фактором в выборе всей платы является правильный подбор ее чипсета.

Самые популярные в мире компании, которые разрабатывают чипсеты к материнским платам — это компании AMD и Intel:

1. Чипсеты AMD подходят для офисных моделей и предназначены в основном для корпоративного использования.
2. Чипсеты от Intel прекрасно подойдут для игровых, домашних или офисных устройств.

Материнская плата – основа любого компьютера, именно благодаря ей возможна совместная работа всех устройств, образующих обычный ПК. Мы расскажем о том, из чего состоит и как работает этот самый главный компонент системы.

Материнская, или системная плата – фундамент, на котором построен любой современный компьютер

Неважно, настольная это система, ноутбук, планшетный и даже карманный компьютер – у каждого есть материнская плата. Именно она обеспечивает взаимодействие таких различных по своему устройству и функциям компонентов, как процессор, ОЗУ, платы расширения и накопители

Системная плата – самая крупная в составе компьютера. Она скрыта в его корпусе, а ее замена – сложная операция, предусматривающая полный демонтаж ПК.

Функции материнской платы

Переоценить роль системной платы в работе компьютера невозможно, несмотря на то, что количество ее функций на первый взгляд невелико. Но только благодаря материнке к ПК можно подключать периферийные устройства.

Принято считать, что за различные интерфейсы компьютера отвечает одна из микросхем чипсета – так называемый южный мост. Однако сегодня большинство материнских плат оснащены дополнительными контроллерами интерфейсов, которые чипсетом не поддерживаются. В основном это касается новых высокоскоростных портов USB 3.0. Конструкция материнской платы позволяет пользователям без проблем расширять возможности своего компьютера, подключая дополнительные компоненты. Такая архитектура, названная открытой, наряду с другими усовершенст­вованиями обеспечила в свое время взрывной рост популярности персональных ПК. О том, как устроена системная плата современного компьютера, читайте далее.

Материнская плата и ее компоненты, см. схему.

Плата-бутерброд

Наиболее распространенный тип материнских плат – для настольных ПК, однако в большинстве случаев сказанное о них справедливо и для плат серверов, ноутбуков и прочих компьютеров.

На материнской плате смонтировано огромное количество радиодеталей, разъемов и других компонентов, связанных сложнейшей сетью тонких медных проводников-дорожек. Их настолько много, что в конструкции платы они расположены в несколько слоев. Сегодня материнки содержат до шести слоев медных соединений, и по сложности технологического процесса производство системных плат отстает лишь от изготовления современных видеоадаптеров – в тех может быть использовано до десяти слоев. Необходимость в большом количестве слоев связана также и с тем, что это позволяет при сохранении стандартных размеров платы развести по ней электрические цепи так, чтобы уровень создаваемых ими взаимных помех был минимальным. По внутренним медным слоям обычно разводят цепи питания и заземления, а по прочим, включая верхний и нижний, – электриче­ские сигнальные цепи. Если бы системная плата не напоминала своей конструкцией бутерброд, она заняла бы в несколько раз большую площадь и, естественно, не влезла даже под компьютерный стол, не говоря уж о компакт­ном корпусе современных ПК.

Интеграция – актуальный тренд

Одна из характерных черт эволюции современных компьютеров – интеграция. В новых материнских платах объединены функции самых разных устройств, которые раньше устанавливались в ПК дополнительно.

Еще совсем недавно набор системной логики Intel включал минимум две микросхемы, теперь же большинство функций северного моста переместилось в чип центрального процессора. Остальные функции собраны в единственной микросхеме, которая называется Platform Controller Hub (PCH). В результате сам термин чипсет (от англ. chipset – набор микросхем) потерял актуальность, поскольку микросхема осталась одна.

Центральные процессоры также постепенно вбирают в себя дополнительные функции: после контроллера оперативной памяти в ЦП переместилась и графическая карта.

Обновлено: 26.10.2018

103583

Материнская плата и ее основные компоненты

Чтобы лучше ориентироваться в основных компонентах и в дальнейшем визуализировать для себя непосредственно то, что мы будем выбирать – предлагаю ознакомиться с раскладкой элементов материнской платы на конкретном примере. Для образца мы взяли весьма оригинальную материнскую плату Sapphire Pure Z77K (оригинальную, потому что Sapphire), которая к тому же является ориентированной на рынок оверклокинга. На самом деле, для задачи наглядного рассмотрения основных элементов материнской платы, абсолютно не имеет значения ни модель, ни позиционирование. Поэтому переходим к рассмотрению данной системной платы:

Нажмите на картинку для увеличения

Здесь цифрами выделены основные компоненты, но и затронуты некоторые довольно специфические элементы присущие только разгонным материнским платам.

(1) Сокет процессора – один из основных элементов материнской платы

В сокет устанавливается процессор и очень важно, чтобы сокет процессора на который он ориентирован, был совместим с сокетом на материнской плате

Под номером (0) был указан «двойной» радиатор, который отвечает за охлаждение элементов преобразователей питания процессора, встроенного графического ядра и CPU VTT. Подобные радиаторы зачастую встречаются только в материнских платах для оверклокинга. Обычные материнские платы поставляются без этого охлаждающего элемента.

(2) Слоты PCI-Express. На печатной плате данной материнской платы мы наблюдаем 3 слота PCI-Express X16 версии 3.0, эти разъёмы предназначены для установки видеокарт (либо одной, либо нескольких в режимах SLI и Cross Fire). Сюда же можно отнести и номер (3) – это также слот PCI-Express x16, но уже более старой версии 2.0. Между слотами PCI-E X16, под номером (14) размещены слоты PCI-E X1. Эти разъёмы расширения предназначены для установки устройств, не требующих большой пропускной способности шины; им вполне достаточно одной линии X1. К таким устройствам можно отнести ТВ-тюнеры, аудио и сетевые карты, различные контроллеры и многие другие.

Под номером (4) у нас указан чипсет (в данном случае Intel Z77), который скрывается под охлаждающим его радиатором. Набор системной логики содержит в себе различные контроллеры и является связывающим звеном, между управлением частью компонентов и процессором.

(5) Разъёмы для установки оперативной памяти DDR3. Эти разъёмы окрашены в чёрный и синий цвета, для установки модулей памяти в двухканальном режиме работы, что позволяет немного увеличить эффективность их работы.

(6) Батарейка CMOS-памяти. Данная батарейка питает микросхему CMOS-памяти BIOS, чтобы та не теряла свои настройки после выключения компьютера.

(8), (12) 24-pin и 8-pin разъёмы соответственно. 24-pin – это основной 24-х контактный разъём питания, через который запитано большинство компонентов материнской платы.

Под номером (9) и (10) указаны разъёмы SATA 3 (6 Гбит/c) и SATA 2 соответственно. Они вынесены на край материнской платы и выполнены в стиле разъёмов материнских плат для оверклокинга (подключение устройств сбоку для открытых стендов). Интерфейс SATA служит для подключения жёстких дисков, SSD-накопителей и приводов. В обычных материнских платах они развернуты фронтально и смещены ближе к центру, что позволяет удобно использовать их в рамках системного блока «не разгонных» систем.

Под номером (11) был обозначен довольно специфический элемент, который встречается только в материнских платах для энтузиастов – это индикатор POST-кодов. Также он отображает температуру процессора, но любит немного приврать.

(13) Задняя панель материнской платы с внешними разъёмами. В разъёмы на этой панели подключаются разнообразные периферийные устройства, такие как мышь, клавиатура, колонки, наушники, а также многие другие. Теперь когда мы прошлись по раскладке компонентов на материнской плате, можно переходить к рассмотрению отдельных блоков и параметров для выбора материнской платы. Так как данная статья является вводной, то все будет описано вкратце и уже гораздо глубже рассмотрено в отдельных статьях. Итак, поехали.

Разъем для процессора

Мегамозгом всей компьютерной системы и ее основным думающим элементом является процессор. Для его установки на материнской плате используется специальное гнездо — сокет (он же Socket, см. изображение). Каждый сокет имеет разные варианты крепления кулера для охлаждения процессора (впрочем, крепления обычно идут в комплекте с самим кулером).

На данный момент в связи с тем, что основными игроками на рынке процессоров являются два ИТ-гиганта, Intel и AMD, то каждый, соответственно, выпускает свои процессоры под свои сокеты.

Поэтому, выбирая процессор, Вы должны знать, подойдет ли он (встанет) в гнездо Вашей материнки без особых усилий или придется его туда запихивать.. даже если он сопротивляется

Шутки шутками, но всегда обращайте внимание на соответствие разъема процессора разъему системной платы (у обоих этот параметр указан в характеристиках в прайс-листе), в противном случае – Вы просто купите очередную железку и будете сдувать с нее пыль до лучших времен

Примечание:
Обратите внимание на такой параметр, как обратная совместимость процессора – т.е. возможность установить его в «неродное гнездо», например, процессор с разъемом AM3 можно вставить в гнездо AM2, и наоборот

Дабы Вам было проще ориентироваться, перечислю сокеты для процессоров Intel:

• Socket T (или LGA 775)
• Socket B (или LGA 1366)
• Socket H (или LGA 1156)
• Socket H2 (или LGA 1155)
• Socket H3 (или LGA 1150)
• Socket R (или LGA 2011)
• Socket B2 (или LGA 1356)

..и сокеты для процессоров AMD:

• Socket AM2
• Socket AM2+
• Socket AM3
• Socket AM3+
• Socket FM1
• Socket FM2

Где лучше всего купить мат.плату?

Если Вам лень ждать новых статей по мат.платам и вы решили уже бежать покупать, то в первую очередь рекомендуем три магазина, примерно с равной степенью качества:

• JUST, — пожалуй, лучший выбор с точки зрения соотношения цена-качество SSD (и не только). Вполне внятные цены, хотя ассортимент не всегда идеален с точки зрения разнообразия. Ключевое преимущество, — гарантия, которая действительно позволяет в течении 14 дней поменять товар без всяких вопросов, а уж в случае гарантийных проблем магазин встанет на Вашу сторону и поможет решить любые проблемы. Автор сайта пользуется им уже лет 10 минимум (еще со времен, когда они были частью Ultra Electoronics), чего и Вам советует;
• OLDI, — один из старейших магазинов на рынке, как компания существует где-то порядка 20 лет. Приличный выбор, средние цены и один из самых удобных сайтов. В общем и целом приятно работать.

Выбор, традиционно, за Вами. Конечно, всякие там Яндекс.Маркет’ы никто не отменял, но из хороших магазинов я бы рекомендовал именно эти, а не какие-нибудь там МВидео и прочие крупные сети (которые зачастую не просто дороги, но ущербны в плане качества обслуживания, работы гарантийки и пр).

Материнская плата и разгон процессора

Если вы планируете разгон процессора, то кроме выбора подходящего чипсета, обратите внимание также на несколько других аспектов, таких как зона питания или DualBIOS

Зона питания процессора

При разгоне процессора очень важным является его питание. Чем лучше и крепче эта зона, тем стабильнее будет работать процессор

В этом случае нужно обратить внимание на количество и качество дросселей и конденсаторов на материнской плате, а также на MOSFET. Но самый простой способ – просто поискать в интернете отзывы и мнения о данной плате

Если вы планируете экстремальный разгон, вы также можете выбрать плату с дополнительным охлаждением зоны питания. И речь идёт не о радиаторе, который Вы найдёте на подавляющем большинстве материнских плат, а о вентиляторе. Такое решение применено, например, в Gigabyte Z370 AORUS Gaming 7-OP.

BIOS и DualBIOS

Начнем с того, что такое BIOS. Это Basic Input/Output system, или базовая Система ввода/вывода. Она контролирует передачу данных между компонентами. Сразу после запуска компьютера она также проводит ряд тестов компонентов, а о возможных ошибках сообщает пользователю с помощью звуковых сигналов, на экране компьютера или дисплее кодов POST. Именно с помощью BIOS реализуется процедура разгона процессора или оперативной памяти.

Что же такое DualBIOS? Это ничто иное, как две таких системы. Это полезно, когда основной BIOS даёт сбой. Тогда вы можете легко восстановить его с помощью другой системы.

Как проверить работоспособность схемы включения материнской платы компьютера?

Проверка схемы включения компьютера заключается в проведении следующих шагов (на примере материнских плат производства компании ASUS):

• проверить наличие дежурного напряжения VSB на колодке питания (обычно это фиолетовый провод) у включенного в БП сеть компьютера (кнопку включения нажимать не нужно). Цепь блока питания, отвечающая за формирование вольтажа StandBy, в постоянном режиме формирует напряжение номиналом +5 вольт (допускается разброс от до вольт);
• проверка наличия напряжения +3VSB на южном мосту материнской платы и на контакте Power Button колодки включения питания.

Кроме того, нужно проверить напряжение на батарейке, вставленной в материнскую плату (обычно CR2032). Она питает память CMOS SRAM и Real Time Clock.

Джампер, отвечающий за сброс настроек BIOS (Clear CMOS), должен находиться в нормальной положении (дефолтном):

Нормальное напряжение батарейки, отвечающей за статическую память с произвольным доступом (CMOS SRAM) равно 3 вольтам:

Если у новой батарейки слишком быстро падает заряд, то, возможно, у этой материнской платы слишком большой ток утечки. Для проверки тока утечки измеряют падение напряжения на резисторе возле батарейки.

Резистор R206 на 1 кОм материнской платы ASUS P7P55D PRO, который можно использовать для измерения тока утечки:

Для резистора номиналом 1 кОм падение напряжения должно составлять 1-10 милливольт (ток 1-10 микроампер):

Измерение тока утечки по цепи питания памяти CMOS (падение напряжения на однокилоомном резисторе должно быть порядка 1-15 mV):

Если при исправной батарейке напряжение в цепи питания памяти CMOS слишком мало, нужно проверить все ее элементы. Это может быть диод RB715F или другой компонент, использующий питание от батарейки (к ним относятся схема включения, I/O-контроллер и микросхема BIOS):

Алгоритм проверки утечки напряжения на батарейке CMOS, разработанный экспертами фирмы ASUS:

В некоторых случаях проблемы с запуском материнской платы связаны со сбоями/сбросе микропрограммы BIOS.

Системный блок не запускается с кнопки включения

Нет реакции на кнопку включения? Что ж, случай этот не редкий. Для более детальной проверки необходимо отключить от платы все провода, кроме шлейфа питания (20- или 24-контактный штекер) и собственно проводов от платы к кнопке.

В такой ситуации нужно быть уверенным в том, что блок питания заведомо рабочий, а также в том, что кнопка срабатывает и проводники, соединяющие материнку и кнопку, целые.

Грубый, но рабочий вариант — снять штекерки с материнской платы, которые соединяют ее с кнопкой, и замкнуть штырьки на плате вручную, к примеру, отверткой. Обычно (но не всегда!) около штырьков на плате имеется маркировка «PS_ON». Если и после этого реакция платы отсутствует — вероятнее всего, неисправность в ней.
