Для передачи изображения на экран с носителя (видеокарты или встроенного видеочипа приставки) используются специальные разъемы. Один из них – Digital Visual Interface, сокращенно DVI. У этого разъема есть свои особенности, а еще – есть несколько разновидностей DVI-интерфейсов. С помощью переходников можно добиться совместимости разъема DVI с портом VGA или Display Port.

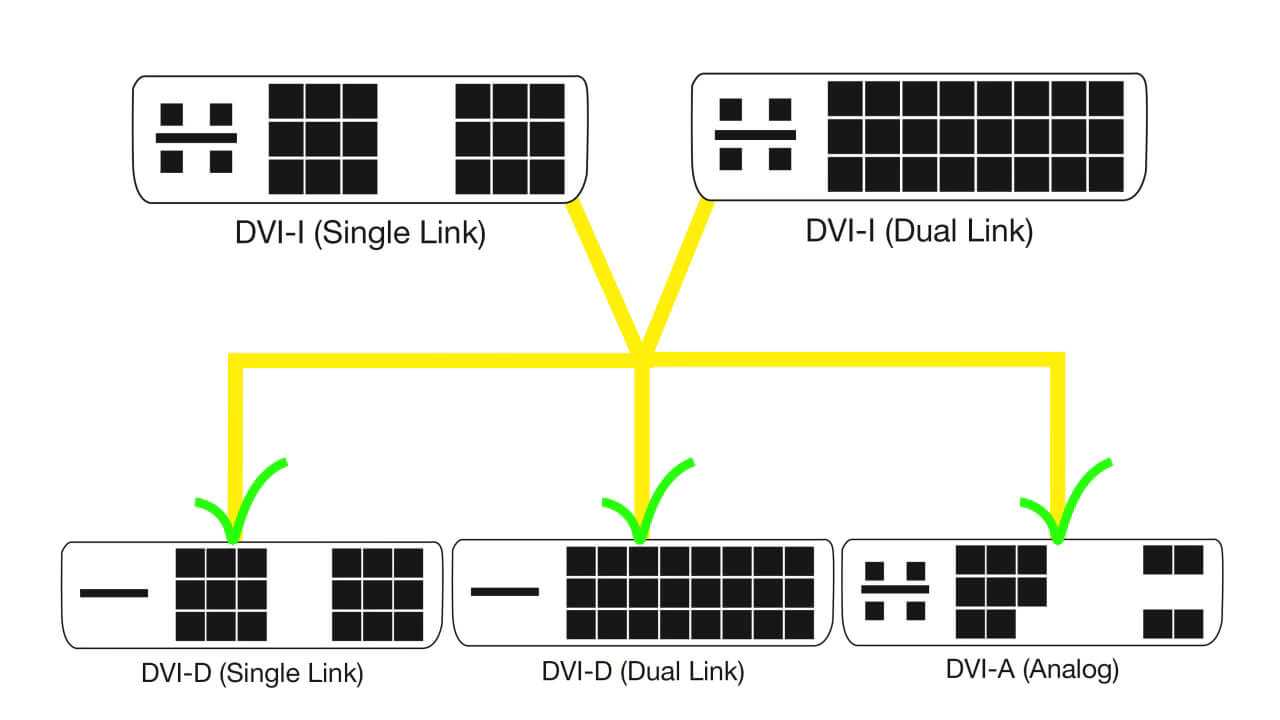

Совместимость и перелинковка

Поскольку существует 3 вида ДВИ-разъемов, многие пользователи ПК или видеоплееров интересуются, как они совместимы друг с другом. Для ответа на этот вопрос нужно учитывать особенности передачи сигнала на каждом интерфейсе.

1. Для разъема DVI-A единственным доступным контактом является DVI-A.
2. DVI-D может принять сигнал только от DVI-D, а передать его и на устройство с DVI-I портом
3. DVI-I принимает сигнал с DVI-D и DVI-A устройств.

Чтобы избавить пользователя от необходимости запоминать совместимость разъемов, производители сделали им разную распиновку контактов. Это означает, что при попытке подключить устройство к неподходящему разъему вилка провода просто не войдет в отверстие. Подобный метод применяется производителями с начала 2000 г., что позволяет пользователям при подключении различных устройств и сборке ПК вставлять все провода строго в подходящие для них разъемы, не путая их из-за разных «фигур» для подключения.

Распространенные, но старые виды разъёмов

VGA (Video Graphics Array): устаревшая классика

Синий трапециевидный интерфейс доминировал в компьютерной сфере лет 25-30. Он великолепно справлялся со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но появились плоские ЖК-экраны – цифровые устройства, затем стали возрастать разрешения и старый-добрый VGA стал сдавать позиции.

Сегодня он всё реже встраивается в видеокарты, но до сих пор многие устройства (бытовые проигрыватели, проекторы, телевизоры) оснащаются поддержкой безнадёжно устаревшего VGA. Вероятно, ещё несколько лет «старичок» останется не слишком желательным, но повсеместно распространённым стандартом де-факто – если есть сомнения, каким кабелем можно будет подключить монитор в соседнем офисе, то берите VGA.

DVI-I (Digital Visual Interface): другой видеоинтерфейс-долгожитель

Вообще-то их несколько: DVI-A, -D и -I, плюс их разновидности. Но когда речь идёт о самом распространённом стандарте «Ди-Ви-Ай», то подразумевается аналогово-цифровой DVI-I Dual Channel – именно эта спецификация встроена в большинство ПК.

В своё время DVI пришёл на замену стремительно устаревающему в середине 2000-х VGA. Возможность передавать как аналоговый, так и цифровой сигнал, поддержка больших (в ту эпоху) разрешений и высоких частот, отсутствие недорогих конкурентов: DVI исправно служит стандартом и в наши дни. Но вряд ли его активная «жизнь» будет продолжаться больше, чем ещё 3-4 года.

Разрешения выше минимально комфортного на сегодня FullHD всё чаще встречаются даже в недорогих компьютерных системах. С ростом мегапикселей заканчиваются и некогда серьёзные возможности DVI. Не вдаваясь в технические подробности, отметим, что пиковые способности DVI не позволят выводить на экран изображение с разрешением свыше 2560 х 1600 с приемлемой частотой (выше 60 Гц).

Сравнительная таблица

Сравнительная таблица DVI и VGA

	DVI	VGA
	текущий рейтинг 3.98 / 5 1 2 3 4 5 (352 оценок)	текущий рейтинг 3.41 / 5 1 2 3 4 5 (297 оценок)
Стенды для	Цифровой визуальный интерфейс	Видеографическая матрица
дисплей	Более чистый, быстрый и точный дисплей с оборудованием, поддерживающим DVI.	Качество изображения ухудшается от цифрового к аналоговому преобразованию и обратно, а также из-за чувствительности аналогового сигнала к шуму. Максимальное разрешение, требуемое для разъема VGA, составляет 2053 x 1536.
Общая спецификация	С возможностью горячей замены, внешний, цифровой видеосигнал, 29 контактов	Не с возможностью горячей замены, RGB аналоговый видеосигнал, 15 контактов
Сигнал через кабели	Существует три типа кабелей: — DVI-A: только аналоговый. DVI-D: только цифровой. DVI-I: цифровой и аналоговый.	аналоговый
Совместимость	Может конвертировать в другие стандарты, такие как HDMI и VGA.	Доступны конвертеры VGA в DVI и VGA в HDMI.
Аудио сигнал	Никто. Требуется отдельный аудиокабель.	Никто. Требуется отдельный аудиокабель.

Совместимость и перелинковка

Поскольку существует 3 вида ДВИ-разъемов, многие пользователи ПК или видеоплееров интересуются, как они совместимы друг с другом. Для ответа на этот вопрос нужно учитывать особенности передачи сигнала на каждом интерфейсе.

1. Для разъема DVI-A единственным доступным контактом является DVI-A.
2. DVI-D может принять сигнал только от DVI-D, а передать его и на устройство с DVI-I портом
3. DVI-I принимает сигнал с DVI-D и DVI-A устройств.

Чтобы избавить пользователя от необходимости запоминать совместимость разъемов, производители сделали им разную распиновку контактов. Это означает, что при попытке подключить устройство к неподходящему разъему вилка провода просто не войдет в отверстие. Подобный метод применяется производителями с начала 2000 г., что позволяет пользователям при подключении различных устройств и сборке ПК вставлять все провода строго в подходящие для них разъемы, не путая их из-за разных «фигур» для подключения.

Что лучше использовать

Рассматриваемые типы подключений имеют определенные отличия. DVI-I поддерживает одновременно и цифровую, и аналоговую формы передачи. При этом интерфейс с пометкой «D» допустимо применять только для цифровых сигналов. Потому при подсоединении DVI-D к аналоговому дисплею передать требуемую информацию не получится.

Таким образом, при выборе конкретного формата рекомендуется учитывать разновидность дисплея. Для digital-монитора идеальным решением станет версия «D», а для аналогового – универсальная версия с пометкой «I».

При этом важно учитывать, что поместить в DVI-D переходник DVI-I не получится, так как разъемы имеют разные коннекторы. При этом DVI-D легко подсоединяется в «I»

Эта версия дает возможность считывать исключительно сигнал в цифре. Аналоговые сигналы при этом получить невозможно. Версия «I» считается универсальным вариантом, тогда как модель «D» характеризуется ограниченной сферой использования.

DVI–I и DVI-D – это распространенные и востребованные разновидности интерфейсов. При этом они характеризуются рядом отличий, которые затрагивают тип обрабатываемой информации и назначение. Благодаря этому каждый человек сможет выбрать подходящий для себя вариант.

Проблемы, связанные с кабелем VGA к HDMI

Проблемы, которые могут быть выявлены при
переходе от вывода мультимедийного интерфейса высокой четкости к выводу
нижней графической матрицы, включают в себя потерю сигнала, качество
сигнала и отсутствие сигнала. Эти проблемы могут быть результатом
плохого разъема или порта на мониторе графического массива или плохого
сигнала, передаваемого через кабель hdmi vga. Когда любая из этих
проблем возникает во время преобразования сигнала интерфейса мультимедиа
высокой четкости в сигнал графического массива видео, это может
привести к разочарованию и потере времени или производительности,
поскольку вы пытаетесь решить проблему.

Если в кабеле не встроена плата, которая преобразует (конвертирует) сигнал, то видео не будет.

Соответственно, простое решение этой
проблемы для подключения кабеля VGA к HDMI состоит в том, чтобы купить
кабель hdmi vga со встроенной электронной платой, которая является
центральным элементом в этом вопросе.

Качество сигнала и совместимость!

Решение проблем с сигналом между
мультимедийным интерфейсом высокой четкости и интерфейсом графического
массива видео начинается с определения типа проблемы, с которой вы
столкнулись. Низкое качество, плохое качество или отсутствие сигнала
могут свидетельствовать о такой простой вещи, как неправильное
определение источника и приемника сигнала.

В первую очередь определите, что является
источником сигнала. Например источником, передатчиком изображения по
HDMI может являться ноутбук, ТВ приставка, игровая приставка PS, xBox
или
стационарный компьютер. Как правило приемником может стать монитор или
телевизор с разъемом VGA. Соответственно, направление передачи сигнала
станет источник HDMI в приемник VGA.

Примеры:

• HDMI компьютер в VGA монитор — подойдет кабель hdmi vga без питания со встроенной платой, которая преобразует сигнал;
• HDMI приставка (ресивер DVB-T2, триколор
  или спутниковый) к монитору VGA — потребуется HDMI VGA конвертер С
  ПИТАНИЕМ (часто случается что таким приставкам не хватает питания на
  разъеме HDMI, поэтому используют дополнительную подпитку);
• HDMI игровая приставка PS4 или XBOX360 к
  монитору VGA — конвертер HDMI VGA с питанием! Достоверно известно и
  проверенно неоднократно, что к игровым приставкам необходим конвертер
  HDMI VGA с питанием!!!

Подытоживая вышесказанное: для ноутбука и
компьютера с разъемом HDMI для подключения монитора подойдет самый
простой и дешевый кабель hdmi vga или переходник. В остальных случаях
лучше перестраховаться и взять конвертер с питанием HDMI VGA.

Виды DVI выходов

Пользователь может столкнуться с несколькими видами выходов. Среди них:

• DVI-А
• DVI-I (SingleLink)
• DVI-I (DualLink)
• DVI-D (SingleLin)
• DVI-D (DualLink)

Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант. Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.

DVI-A выход

Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.

DVI-I выход

Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать. Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.

DVI-D выход

Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.

Что лучше – DVI или HDMI?

В данный момент оба варианта разъемов считаются устаревшими – их сменил DP. Особенность этого разъема – повышенная пропускная способность, а также поддержка новых высокотехнологичных возможностей современных видеокарт и мониторов. Проблема Дисплей Порта в том, что соответствующие разъемы есть только у недавно поступивших в продажу мониторов. Резкий переход на новый интерфейс вынудит пользователей ПК избавляться от работающей на DVI и HDMI-разъемах мониторов и проекторов. Поскольку на подобный шаг мало кто решится, производителям ничего не остается, кроме как учитывать потребности и желания потребителей. В связи с этим обстоятельством продолжают выпускаться видеокарты и иные платы с соответствующими разъемами, но одновременно в них интегрированы и 1-2 Display Port. Постепенно использование этих интерфейсов сойдет на нет, как это было с VGA-вариантами, которые сейчас встречаются только в самых бюджетных моделях мониторов и видеокарт.

Единственным преимуществом разъема DVI на данный момент является его универсальность. Подходящие интерфейсы монтируются на бюджетные и дорогостоящие модели видеокарт, мониторов. Еще в продаже существует много переходников на иные виды интерфейсов, которые позволяют пользователям с устаревшими разъемами на видеокартах или мониторах использовать более новые комплектующие в комплекте с ними, не избавляясь от еще работающей техники.

Какое подключение монитора к компьютеру выбрать: DVI, VGA или HDMI?

Какое подключение монитора к компьютеру выбрать: DVI, VGA или HDMI?

Собираетесь побаловать себя покупкой нового монитора? Уже определились с выбором модели и нужного количества приятно шуршат в кармане? Ждать! Посмотрим сначала, удастся ли его подключить к системному блоку. Идеальный вариант — если разъемы монитора и системного блока идентичны. В противном случае вам понадобится адаптер для подключения.

Разъемы DVI, HDMI и VGA на видеокарте

Разъемы DVI и VGA на мониторе

Следите за разъемами.

Еще десять лет назад все мониторы были подключены через аналоговый выход VGA, разработанный IBM в 1987 году. Такой же разъем был на видеокарте с разрешением 640×480 пикселей. Обновленный до версии SVGA, этот разъем до сих пор встречается на многих видеокартах. Позволяет установить максимальное разрешение экрана 1280×1024 пикселей с частотой обновления 75 Гц.В 1999 году появился первый цифровой разъем DVI. Он разработан для более высокого разрешения экрана — 1920 x 1080. В результате качество изображения улучшается. Недостатком разъема DVI можно считать его довольно большой размер, поэтому Apple выпустила Mini DVI для ноутбуков. Разъем DVI по-прежнему является наиболее распространенным разъемом, поскольку он может поддерживать как аналоговые, так и цифровые форматы. В 2003 году появился новый цифровой разъем HDMI. Это обеспечивало высокую пропускную способность и максимальное разрешение отображаемого изображения. В результате была создана версия Mini HDMI для ноутбуков. Разъем HDMI постоянно совершенствуется, появляются новые версии. Они совместимы, но если в системном блоке и мониторе установлены разные версии разъема, будет доступен только функционал старой версии.

Какие методы можно использовать для подключения монитора к компьютеру: дискретную и интегрированную видеокарту.

Дискретные видеокарты обычно имеют два, а в моем случае три разъема. В этом случае может быть несколько способов подключения, в том числе комбинированные: VGA-DVI, DVI-HDMI и наоборот. Предпочтение следует отдавать цифровым выходам. Повторюсь, самый оптимальный вариант — когда системный блок и монитор подключаются через одинаковые разъемы. На встроенной видеокарте разъем VGA располагается чаще, поэтому способов подключения будет меньше.

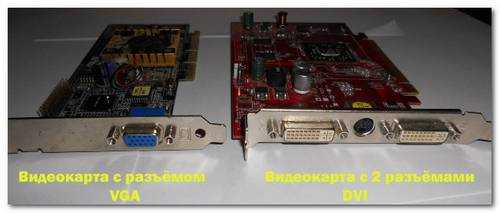

Видеокарты с разъемами DVI и VGA

Пошаговый план подключения

Подключить монитор к системному блоку не составит труда. 1. Для этого вам понадобится кабель с соответствующими разъемами и, при необходимости, переходник. Очевидно, системный блок и монитор надо выключить. 2. Если у вас в компьютере две видеокарты, выберите маломощную встроенную дискретную. 3. Подключите кабель между монитором и видеокартой компьютера. Включите компьютер и проверьте сигнал.

Если у вас две видеокарты, вы можете установить два монитора.

Основные различия DVI-I и DVI-D

Основных отличий между двумя этими версиями DVI несколько.

• Вариация «I» выделяется поддержкой как цифрового, так и аналогового сигналов.
• Вариация «D» способна передавать исключительно сигналы цифрового типа. По этой причине, при подсоединении аналогового монитора, требуемый сигнал DVI-D попросту не сможет.
• Внешние различия между этими интерфейсами также есть – у разъёма DVI-I на четыре контакта больше.
• Версию «D» на графических картах можно встретить намного реже, но этот интерфейс гарантирует наилучшее качество цифрового видеосигнала.
• DVI-D чаще применяется в ЭЛТ-мониторах профессионального класса. Данный разъём, как правило, наблюдается в платах встроенного видеоряда.

При всём этом DVI-I является самым распространённым на видеокартах пользовательского уровня. Причина тому проста – высокий уровень функциональности.

Ниже в таблице представлены основные различия и сходства между DVI-D и DVI-I.

Характеристика	DVI-D	DVI-I
Передаваемый сигнал	Цифровой	Цифровой и Аналоговый
Максимальное разрешение в Single Link	1920х1080 точек	1920х1080 точек
Максимальное разрешение в Dual Link	2048х1536 точек	2048х1536 точек
Предельная частота кадров в Single Link	60 ГЦ	60 ГЦ
Предельная частота кадров в Dual Link	120 ГЦ	120 ГЦ

Как можно увидеть из таблицы, единственное отличие между представленными двумя разъёмами – это наличие дополнительных контактов в DVI-I, передающих сигнал аналогового типа.

Разъем DVI-A

DVI-A (A – от слова Analog или аналоговый) – это полностью аналоговая версия интерфейса DVI. По интерфейсу DVI-A передается исключительно аналогового видеосигнал, который соответствует стандарту SVGA. Это означает, что если на видеокарте есть только DVI-A разъем, то ее можно подключить к тем мониторам, которые умеет принимать аналоговый сигнал. Если у монитора DVI-D разъем или другой цифровой интерфейс, например, HDMI, то подключить такой монитор не получится. По крайней мере без использования активных переходников, которые умеют конвертировать аналоговый сигнал в цифровой.

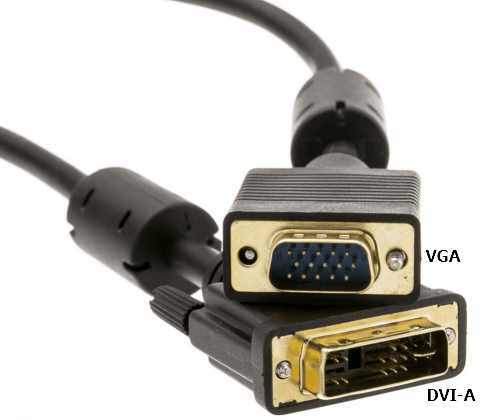

Для подключения монитора через DVI-A чаще всего используют специальный кабель, со встроенным переходником на VGA. У такого кабеля с одной стороны распаян разъем DVI-A, а с другой VGA.

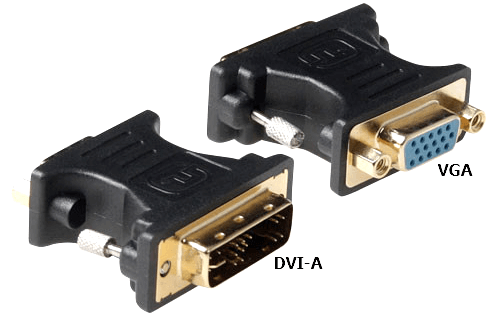

Также для подключения может использоваться переходник с DVI-A на VGA. Такой переходник можно подключить к видеокарте после чего монитор можно будет подключить обычным VGA кабелем.

Впрочем, сейчас разъем DVI-A является редкостью. Он давно устарел и его можно встретить только на старых видеокартах и компьютерах. На современных моделях обычно используется DVI-I или DVI-D.

Что лучше – DVI или HDMI?

В данный момент оба варианта разъемов считаются устаревшими – их сменил DP. Особенность этого разъема – повышенная пропускная способность, а также поддержка новых высокотехнологичных возможностей современных видеокарт и мониторов. Проблема Дисплей Порта в том, что соответствующие разъемы есть только у недавно поступивших в продажу мониторов. Резкий переход на новый интерфейс вынудит пользователей ПК избавляться от работающей на DVI и HDMI-разъемах мониторов и проекторов. Поскольку на подобный шаг мало кто решится, производителям ничего не остается, кроме как учитывать потребности и желания потребителей. В связи с этим обстоятельством продолжают выпускаться видеокарты и иные платы с соответствующими разъемами, но одновременно в них интегрированы и 1-2 Display Port. Постепенно использование этих интерфейсов сойдет на нет, как это было с VGA-вариантами, которые сейчас встречаются только в самых бюджетных моделях мониторов и видеокарт.

Единственным преимуществом разъема DVI на данный момент является его универсальность. Подходящие интерфейсы монтируются на бюджетные и дорогостоящие модели видеокарт, мониторов. Еще в продаже существует много переходников на иные виды интерфейсов, которые позволяют пользователям с устаревшими разъемами на видеокартах или мониторах использовать более новые комплектующие в комплекте с ними, не избавляясь от еще работающей техники.

HDMI (High Definition Multimedia Interface)

Свои стандарты существуют даже при подключении экрана к компьютеру. Что же все-таки лучше, HDMI или DVI? На сегодняшний день HDMI является наиболее популярным типом интерфейса. Он применяется для подключения большинства телевизоров и мониторов. Однако применение HDMI не ограничивается только этими устройствами. При помощи HDMI можно подключать ноутбуки, планшеты, игровые приставки и мультимедийные плееры. HDMI уже успел стать стандартом по подключению техники для вывода изображения высокого качества.

Чтобы определиться с тем, что же все-таки лучше для монитора – DVI или HDMI, необходимо перечислить преимущества каждого из представленных типов подключения. Преимущества HDMI заключаются в следующем:

• простота: изображение передается на экран посредством одного кабеля, что очень удобно и позволяет избежать использования кучи различных проводов;
• благодаря HDMI можно легко и быстро преобразовать в цифровую форму всю развлекательную мультимедийную систему;
• HDMI обеспечивает подключение множества устройств при помощи всего одного кабеля;
• совместимость: каждая новая версия разъема поддерживается и взаимозаменяется предыдущими;
• эффективность: пропускная способность соединения составляет 10.2 Гбит/с, что позволяет обеспечить передачу видеофрагментов с разрешающей способностью 1080. Благодаря этому можно смотреть фильмы по-настоящему высокого качества, используя HDMI. Особенно важен этот момент для геймеров, ведь благодаря высокому разрешению можно увеличить игровую скорость;
• инновационность и интеллектуальность HDMI.

HDMI представляет собой полностью цифровую передачу сигнала. Он не требует преобразования или сжатия изображения. Разработчики и производители разъема данного типа в максимальной степени ориентированы на потребителя. Двустороннее подключение обеспечивает полное взаимодействие устройств друг с другом. Этот интерфейс дает возможность в автоматическом режиме определять возможности каждого типа техники, чтобы корректировать все необходимые опции. HDMI позволяет управлять разрешением и соотношением сторон изображения. Также одной из новейших разработок является технология Consumer Electronic Control, которая позволяет при помощи одной кнопки управлять записью, воспроизведением и запуском серии команд.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Особенности вывода и разновидности DVI-портов

Работа интерфейса стала возможной благодаря технологии PanelLink. Это способ передачи информации, при реализации которого сигналы передаются последовательно и раздельными потоками. Подход позволяет снизить перепады между уровнями сигнала. Так при трехканальном режиме скорость передачи сигнал от источника к устройству на выводе составляет до 3,5 Гбит в сек. Но при этом качество сигнала зависит от длины шнура. Так если кабель меньше 10 м, то при таком уровне сигнала получится вывести картинку формата 1920 на 1200. Если же длина шнура превышает этот параметр, разрешение «урезается» до 1600 на 900 или меньше.

Даже при многоканальной передаче данных разъем не адаптирован для транспортировки звуковой дорожки. Поэтому для воспроизводства аудио применяются другие разъемы или используются специальные переходники, которые обеспечивают одновременную передачу звука и картинки на «приемное» устройство.

Еще именно на DVI-интерфейсах была впервые реализована технология HDCP, впоследствии перенятая создателями интерфейса HDMI. Особенность этой технологии – шифрование сигнала, а также обмен паролями между приборами, соединенными с помощью этого интерфейса.

В поздних версиях DVI-разъемов задействованы специальные методы шифрования информации о мониторах, которые можно передать на процессор видеочипа при первом подключении. Реализация этой технологии позволяет процессору передатчика получить информацию о дисплее и выставить подходящее разрешение. Сигнал отправляется с подходящими настройками для экрана. Такая адаптивность имеет одну неприятную особенность: при отсутствии обратного сигнала связь блокируется. Распознаванию подлежат только лицензированные приборы, то есть те, у которых можно выявить производителя, дату создания, технические характеристики.

В зависимости от имеющихся функций существуют 3 вида разъемов – A, I, D. При этом для последних двух предусмотрена одноканальная либо двухканальная система передачи сигнала. Устройства с одноканальным интерфейсом способны передавать и принимать сигнал через 18 контактов, в то время как двуканальные используют 24. Для игровых мониторов эталоном считается второй вариант, поскольку первый не позволяет получать разрешение больше 1920*1080 пикселей.

Интерфейс DVI-A

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Особенностью этого вывода является аналоговый способ передачи сигнала. Цифровой не поддерживается. Это означает, что подобные разъемы встречаются только на кабелях или переходниках, подключающихся к выходам DVI-I или им подобным.

Интерфейс DVI-I

Буква в конце обозначает, что интерфейс интегрированный. Его устанавливают в качестве разъема на видеокарту или иное передающее сигнал устройство. Двухканальный способ передачи позволяет совместить цифровое и аналоговое видео. Видео, поступившее через такой разъем, обладает более высоким качеством. Еще расширены возможности цветопередачи и аппаратных настроек – удается добиться большего разрешения и повышенной частоты обновления на мониторе.

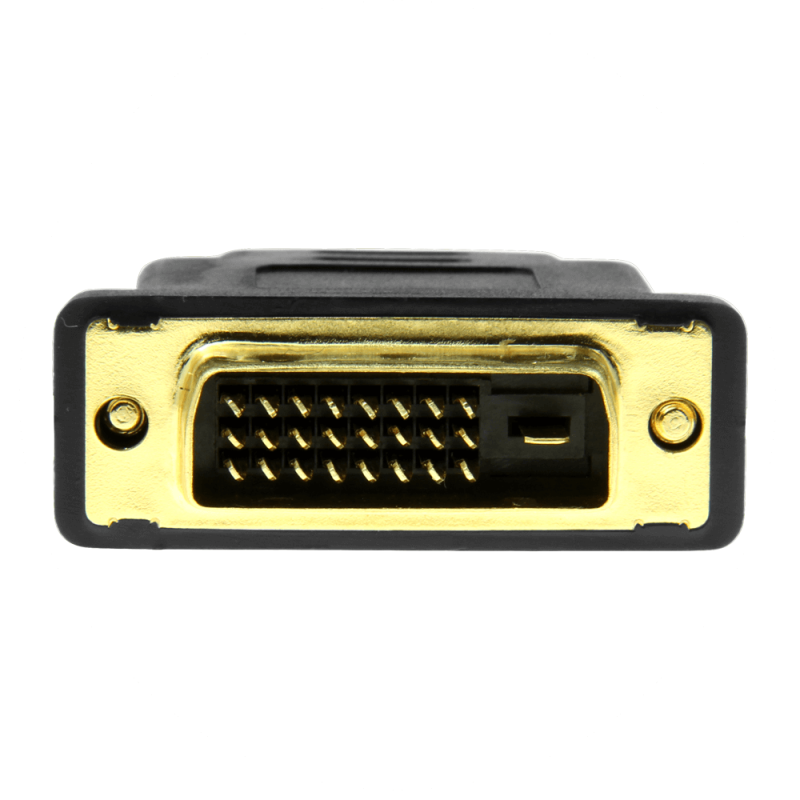

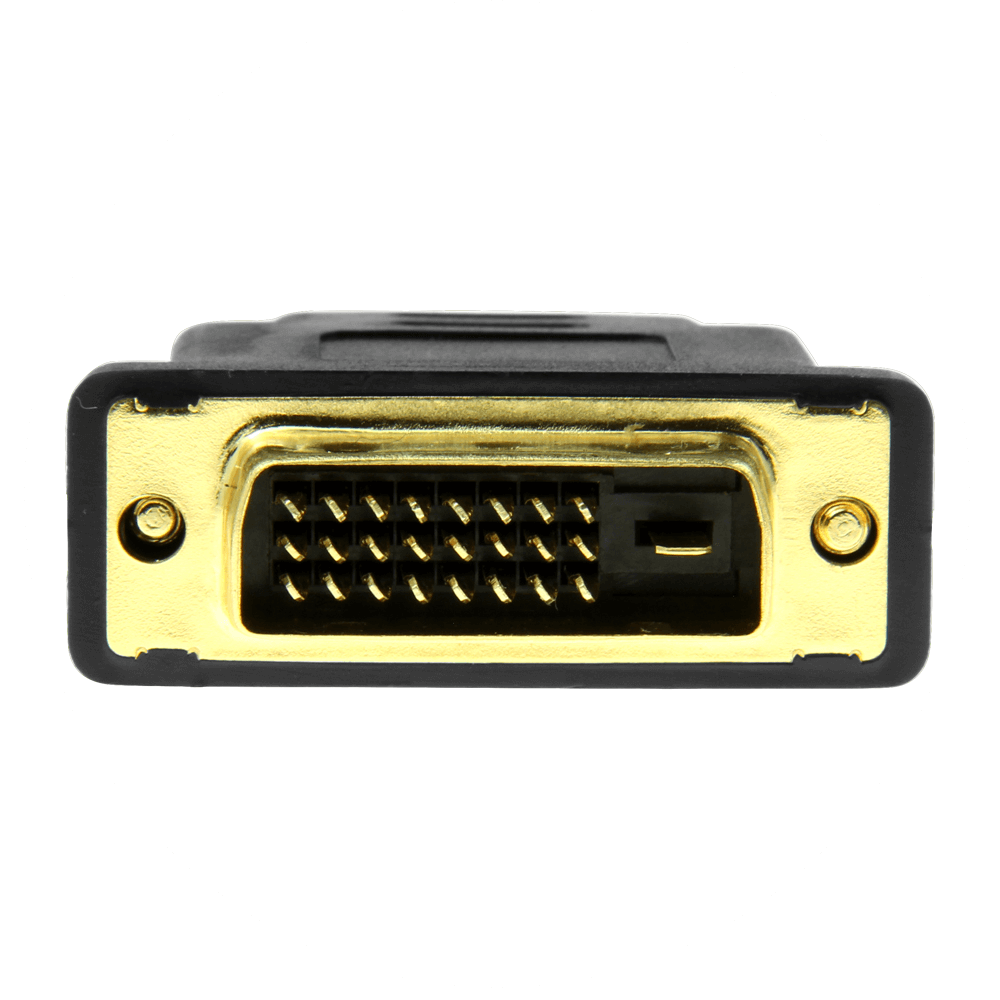

Интерфейс DVI-D

Его можно спутать с ранее описанным DVI-I. Ключевая особенность DVI-D выхода – передача только цифрового сигнала, а не аналогового. Особенность этого выхода в том, что он не поддерживает технологию nVidia 3D Vision, что делает невозможным игру в игры с аппаратным аналоговым 3d эффектом. Еще к разъему нельзя подключить аналоговые мониторы. DVI-D используется на бюджетных компьютерных видеокартах, в том числе на младших моделях игровых вариаций видеочипов.
